香蕉派开发板外接端口填充结构

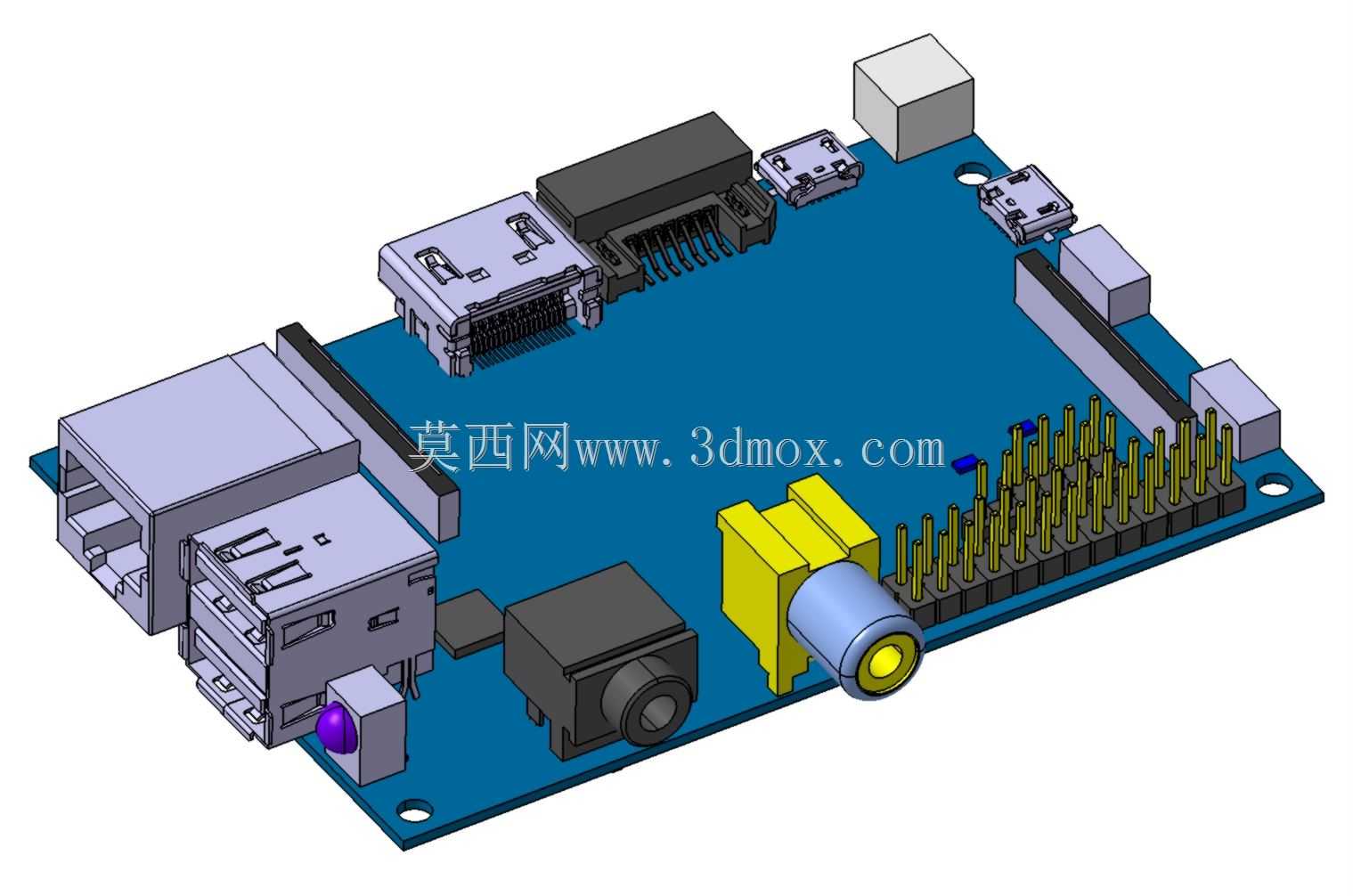

　　这套三维结构围绕香蕉派开发板的外接端口展开，核心是把板载所有连接器的实体占位完整还原，给后续外壳设计提供精准的空间边界。做嵌入式外壳最容易踩的坑，就是只按电路板轮廓开孔，忽略插头插入后的突出量、线材弯折半径，最后要么接口顶壳，要么插头插不到位，这套填充结构直接把每个端口的插接状态做出来，从根源上避开这类干涉问题。从电路板表面实测的整体精度控制在±1mm以内，这个公差范围刚好匹配消费级3D打印、注塑外壳的常规加工精度，不用再额外给端口预留冗余间隙，结构设计阶段就能直接把外壳内壁和插头端部的安全距离定死。板上覆盖的端口类型很全，包含HDMI音视频接口、USB数据接口、3.5mm音频接口、以太网接口，还有插针式GPIO排针，

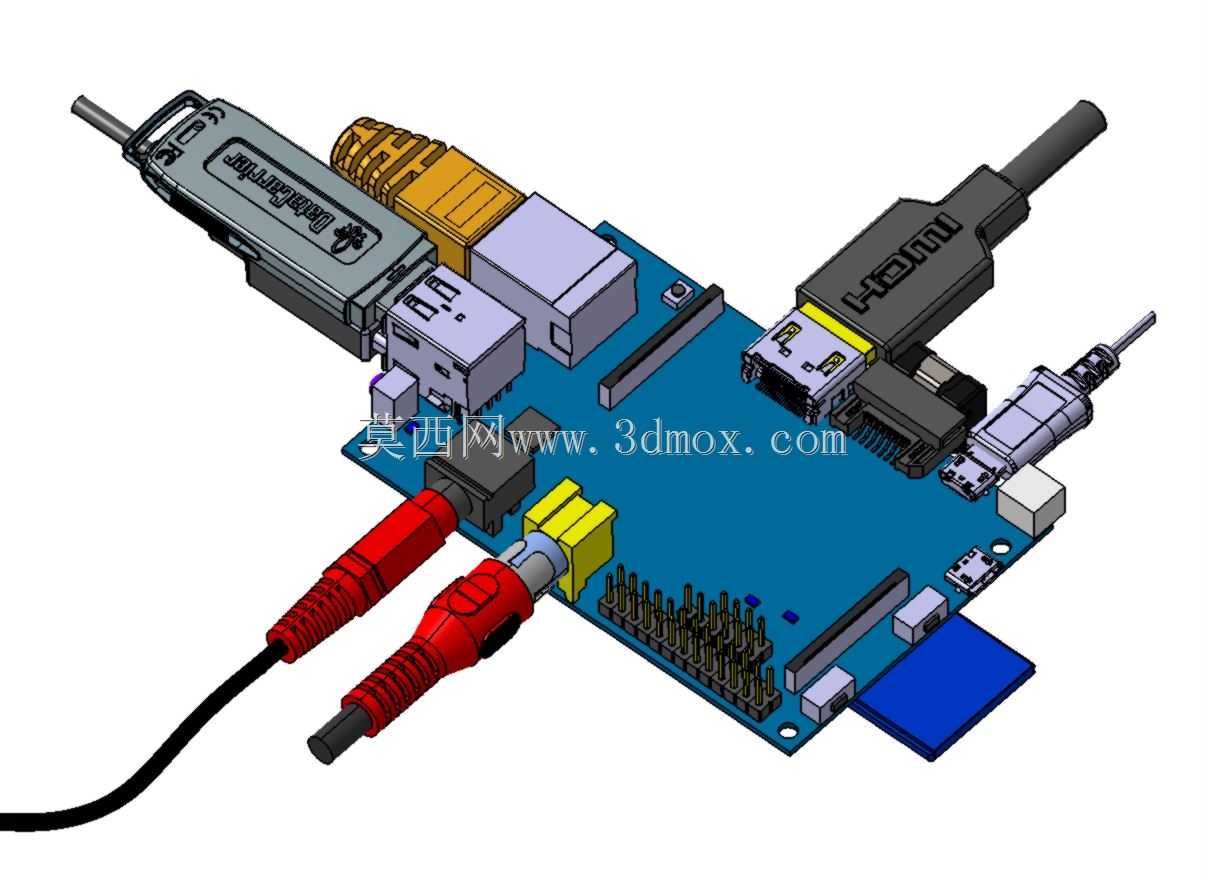

　　每个端口都按照实际插接成品的形态建模：HDMI插头保留了尾部线材的出线方向，音频插头区分了左右声道的红色接头，USB插头还原了接口内部的定位台阶，连SD卡槽的弹出空间都做了预留。实际应用场景里，这类结构主要用在嵌入式开发的外壳定制、小型物联网网关的壳体设计、多媒体播放终端的结构验证上。比如做家用多媒体中心的时候，香蕉派要放进定制的亚克力或者金属壳里，既要保证所有外接插头能正常插拔，还要让外壳尽量紧凑，这时候直接调用这套带填充的端口模型，就能在装配体里直接检查外壳开孔位置、内壁间隙，不用反复打印样件试错。设计思路上没有做多余的简化，每个连接器的外形都参照实物测绘，端口的防呆缺口、固定柱位置都和实物一一对应，甚至排针的插针间距、

　　塑料底座高度都完全还原。电路板本身的安装孔位也做了精准定位，后续设计外壳支撑柱的时候，可以直接匹配孔位坐标，不用再单独测量电路板的安装尺寸。外形边界方面，电路板本身的长宽尺寸按照标准香蕉派版型绘制，所有外接插头插入后，横向、纵向的最大突出量都在模型里明确体现：比如HDMI插头插入后会超出板边一段距离，音频插头的尾部线材会向侧面延伸，这些边界数据都是外壳设计必须卡死的硬指标。安装的时候，只要外壳内部净空大于模型的最大外轮廓，就能保证所有端口正常使用，不会出现线材被挤压、插头无法完全插入的问题。对于结构工程师来说，这套模型最大的价值是把抽象的端口空间要求变成了可视化的实体，不用再对着 datasheet 上的二维尺寸挨个换算，

　　直接在三维装配环境里就能完成干涉检查、空间排布。比如要把开发板叠放在其他硬件模块上方，就可以参照端口填充的高度，确定两层板之间的支撑柱高度，避免上层板压到下方的插头或者线材。GPIO排针部分的填充也考虑到了杜邦线插接后的高度，要是设计的时候需要在排针上方叠加散热片或者其他扩展板，也能直接通过模型确认预留空间是否足够。整个结构没有添加多余的装饰特征，完全服务于结构设计验证，所有尺寸基准都以电路板板面为原点，端口的定位坐标和实际硬件完全一致，导入各类三维设计软件都能直接使用，不会出现基准偏移的问题。
