Ybr is Eclipse水冷头AM3AM4改装适配顶板

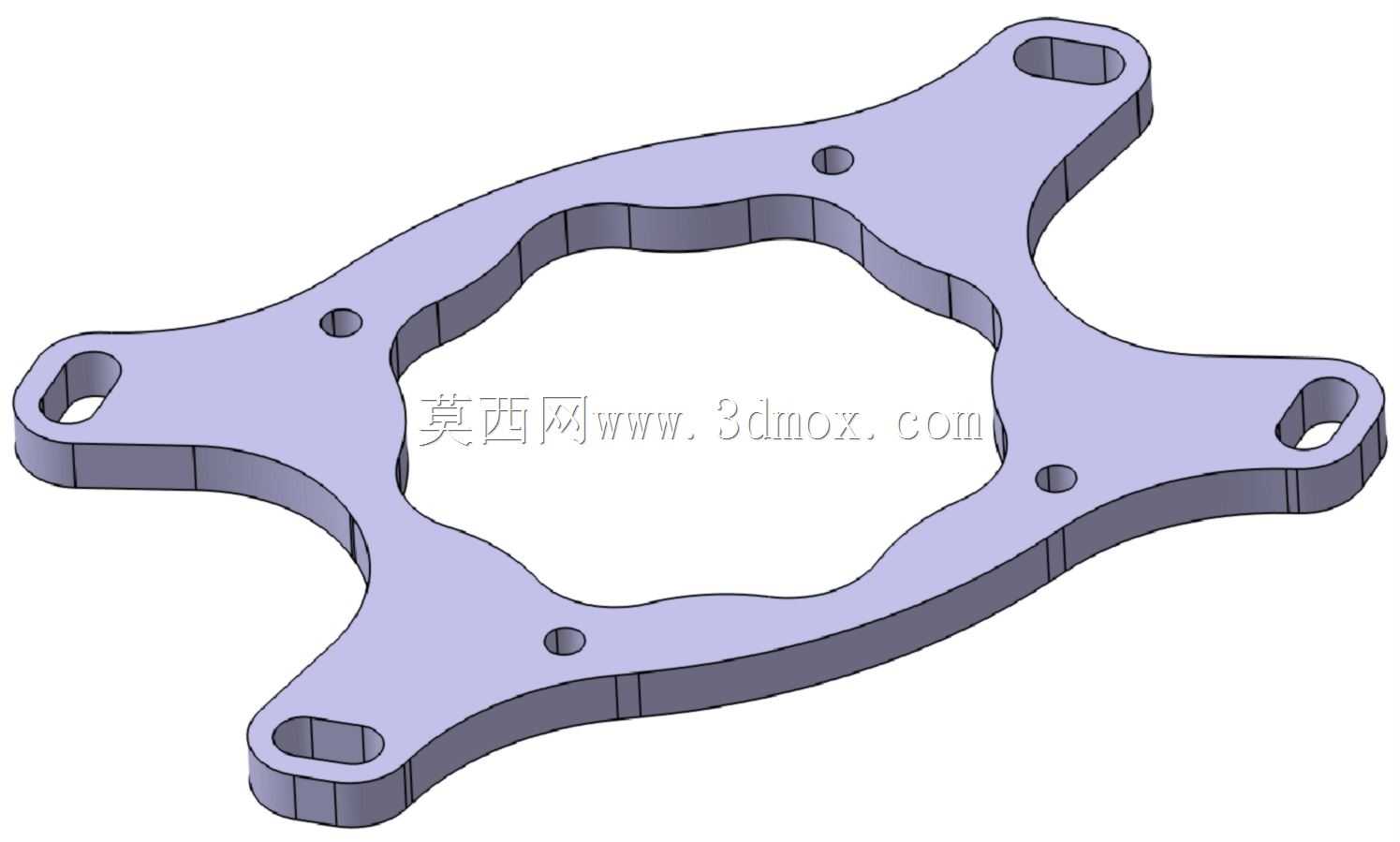

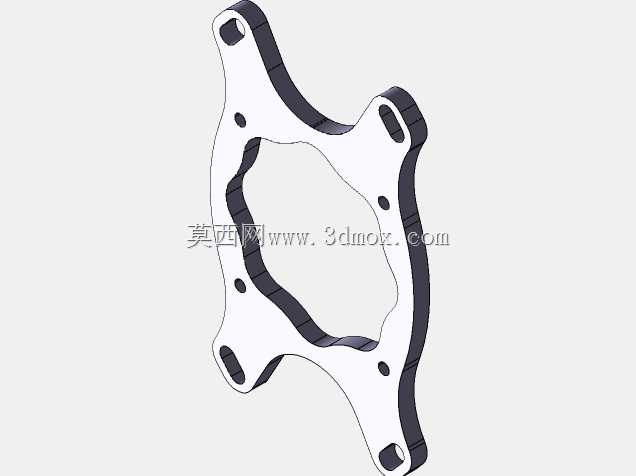

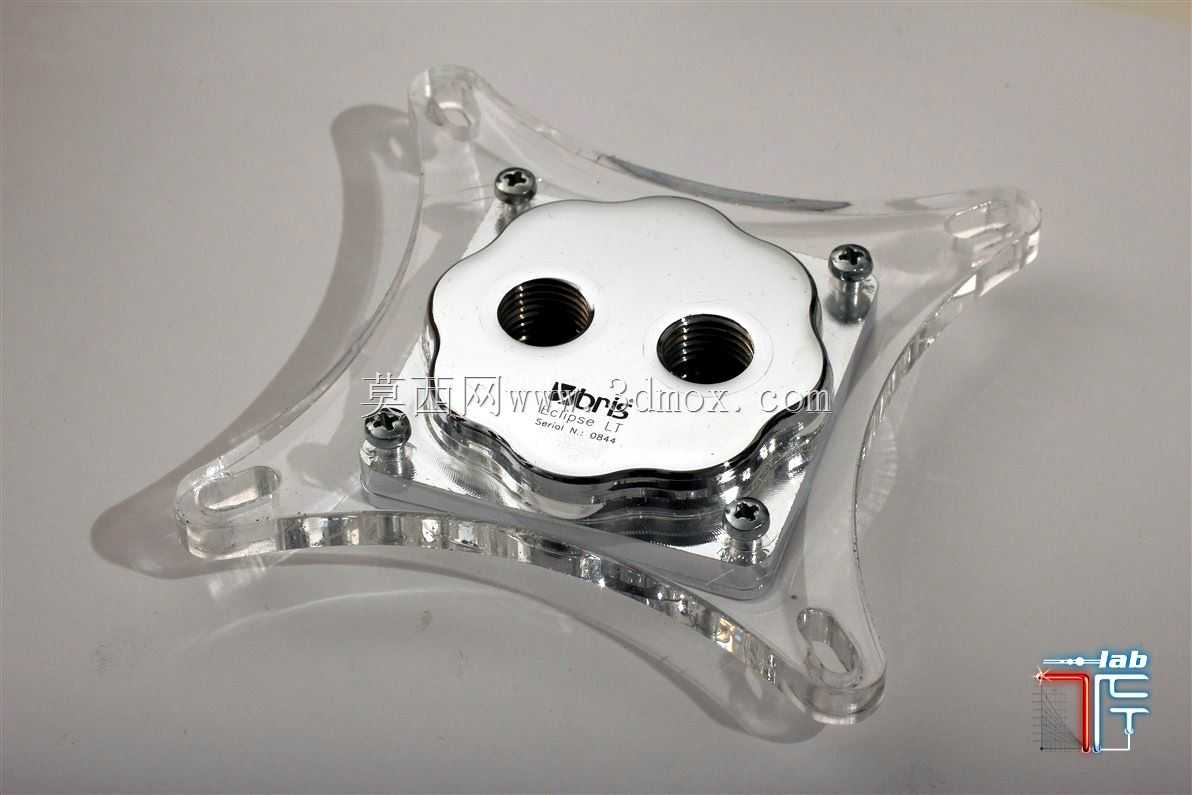

这款适配顶板主要面向PC DIY水冷改装场景，针对原有Ybris Eclipse系列水冷头仅支持s775、s1366等老旧平台的局限，做了安装孔位的适配拓展，可直接匹配AM3、AM4系列CPU插槽的安装布局，解决老款高端水冷头无法在新平台复用的问题。从结构设计来看，整体采用异形多支臂布局，中心大尺寸镂空区域完全避让CPU核心上方的水冷头接触腔体，不会干涉冷头内部的流道与接触面贴合，支臂向外延伸的末端分别设置了两类安装孔，其中圆形通孔用于适配主板自带的CPU散热器固定柱位，长条形腰型孔则预留了一定的安装调节余量，可抵消不同批次主板孔位的微小公差，也能兼容部分带背板加固的安装方案。设计过程中优先考虑了3D打印工艺的成型特性，整体壁厚控制在兼顾结构强度与成型效率的区间，若用户使用场景中存在安装应力偏大、容易出现形变的情况，可适当增加壁厚参数来提升整体刚性，默认参数下采用ABS材质搭配75%填充率即可满足常规安装的强度需求，实际装机验证中可顺利完成弹簧加载式水锁的卡合固定，不会出现安装后偏移、冷头贴合压力不均的问题。安装边界方面，支臂的外伸长度经过严格核算，不会干涉AM4平台主板CPU插槽周边的内存插槽、供电散热片等元件，安装时无需对周边配件做额外拆卸调整，中心镂空的轮廓完全匹配冷头底部的接触面尺寸，可保证冷头与CPU顶盖完全贴合，不会出现压合边缘悬空的情况。这类改装配件的核心价值在于盘活存量高端水冷配件，降低用户升级平台时的散热替换成本，结构设计上没有多余的冗余造型，所有轮廓都服务于安装避让与固定功能，支臂的过渡圆角既避免了3D打印过程中的应力集中问题，也能防止安装时尖锐边缘划伤主板或手部，孔位的倒角处理可让固定螺丝更顺畅旋入，不会出现孔口毛边导致的安装卡滞。
