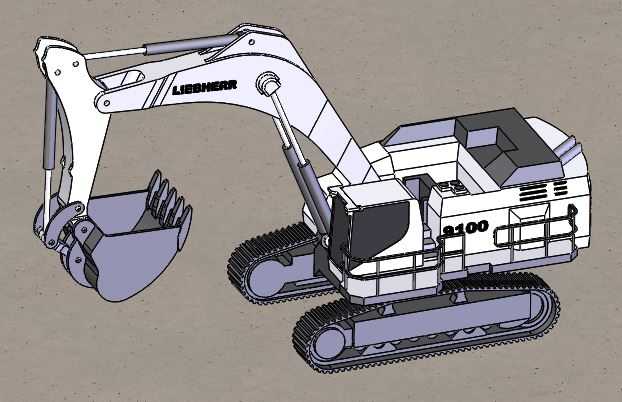

利勃海尔R9100矿用履带挖掘机结构设计

在露天矿山开采、大型土石方剥离、重载基建场地平整这类高负荷作业场景中，矿用挖掘机是承担物料铲装、转运的核心装备，利勃海尔R9100作为百吨级矿挖的经典机型，其结构设计完全围绕矿山极端作业环境的可靠性、作业效率展开。从整机布局来看，该机型采用履带式行走底盘，宽幅履带板配合大直径承重轮与托链轮，能够在碎石遍布、地基松软的矿山作业面分散设备接地压力，避免作业过程中出现沉陷、打滑问题，底盘的行走架采用高强度箱型焊接结构，可承受碎石冲击、重载扭转的复杂载荷，同时预留了足够的底部间隙，能够跨越作业面常见的大块矿岩凸起，适配非硬化场地的移动需求。上部工作装置采用反铲作业结构，动臂、斗杆均采用变截面箱型设计，在保证结构强度的前提下优化了受力分布，铲斗配备耐磨斗齿与侧护板，针对矿岩的高磨蚀特性做了加厚处理，能够直接完成爆破后矿岩的铲装作业，无需额外对物料做预处理；液压管路沿动臂、斗杆的内侧布局，既避免了作业过程中落石、物料碰撞造成的管路损坏，也缩短了液压油的输送路径，降低了系统压力损失，提升了作业动作的响应速度。上部转台采用偏置式驾驶室布局，为操作人员提供了开阔的作业视野，能够清晰观察铲斗作业状态与周边场地情况，转台内部的动力舱、液压油箱、配重块采用均衡配重布局，保证全回转作业过程中整机的稳定性，即使在满铲举升、单侧卸料的极限工况下，也能保持足够的抗倾覆余量，设备尾部的回转半径经过优化，能够在相对狭窄的采场作业面完成回转卸料动作，减少对作业场地宽度的要求。从设计逻辑上，该机型的所有结构件都优先考虑矿山场景的维护便捷性，易损件的安装位置预留了足够的操作空间，日常检修、更换斗齿、清理履带缝隙积料等操作都可以快速完成，整机的外形尺寸匹配矿山常见的配套自卸车货箱高度，铲斗举升到最高位置时能够轻松将物料卸入百吨级矿用卡车的货箱内，不会出现卸料高度不足导致的物料撒漏问题，各铰接点的销轴、轴套都采用密封式润滑设计，能够阻挡矿尘进入铰接缝隙，延长部件的使用寿命，降低高粉尘环境下的设备故障概率。
