卧式微型拨动开关SS-12D00结构设计

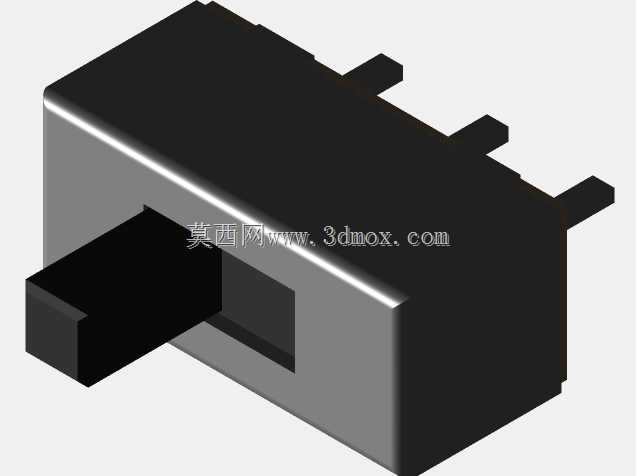

　　在消费类电子、小型测控终端以及手持检测设备的板级互连设计中，板载式微型滑动开关始终是人机输入链路里最容易被忽视却又直接影响装配良率的部件。SS-12D00这类两档卧式拨动开关，常见于电源通路切换、功能模式选择、传感器量程拨码以及低功耗唤醒回路，其三维模型的价值并不在于外观展示，而在于把外壳限位、拨柄行程、焊脚伸出长度以及周边禁布区一次性固化到PCB协同设计环境中，避免样机阶段反复改板。从结构上看，该元件采用黑色绝缘基座加顶面滑动拨钮的典型布局，主体呈低矮长方体，侧向伸出两列用于波峰焊或回流焊的固定引脚。拨柄位于本体前侧，滑动方向沿本体长边方向，档位停顿由内部弹性触点与壳体卡槽共同约束，操作者在拨动时能感受到清晰的到位反馈，

　　这种反馈力度并非装饰性设计，而是直接决定现场调试人员是否能够在不目视确认的情况下完成状态切换。建模时需要重点还原的，首先是外壳与拨柄之间的配合间隙。间隙过小，在温湿度循环后容易出现卡滞；间隙过大，则会积累晃动并使触点对位偏差增大。模型中拨柄处于中位偏置的展示状态，实际选型时应核对两档位端点位置，确认拨柄滑至端点时不会与面板开孔边缘、相邻较高元件或屏蔽罩侧壁发生干涉。其次是引脚的成型角度与伸出厚度。卧式贴装开关的引脚并非简单方块，其根部往往带有弯折过渡，焊盘设计要顺着引脚走向给出足够的托举面积，同时在引脚外侧预留阻焊隔离，防止焊锡过量爬升导致应力集中。三维数模能够直接用于检查引脚与PCB表面的共面度，这对于薄型电路板尤为关键；

　　若引脚翘起超过焊膏厚度范围，回流后便会出现虚焊。安装边界方面，布局工程师不能只读取器件本体的长宽高。拨柄上方要留出手指或拨杆操作空间，两侧要为自动贴片机吸嘴保留吸取面积，焊接方向还要考虑回流炉内热风流通，避免高大元件对开关形成阴影。对于需要外壳开窗的产品，面板开口应相对拨柄运动轨迹双侧留余量，既补偿外壳与PCB之间的装配公差，也防止长期使用中磨屑落入开关内部。该类开关的内部接触通路由弹性金属片完成，额定电流通常较小，适合信号级切换，不应用于电机驱动等感性负载直接分断。在传感器模块上使用时，可将它作为地址选择或量程切换器件；在便携仪表中，则可承担电源硬切断功能，以降低待机功耗。设计思路上，这类元件强调的是板级集成的确定性：

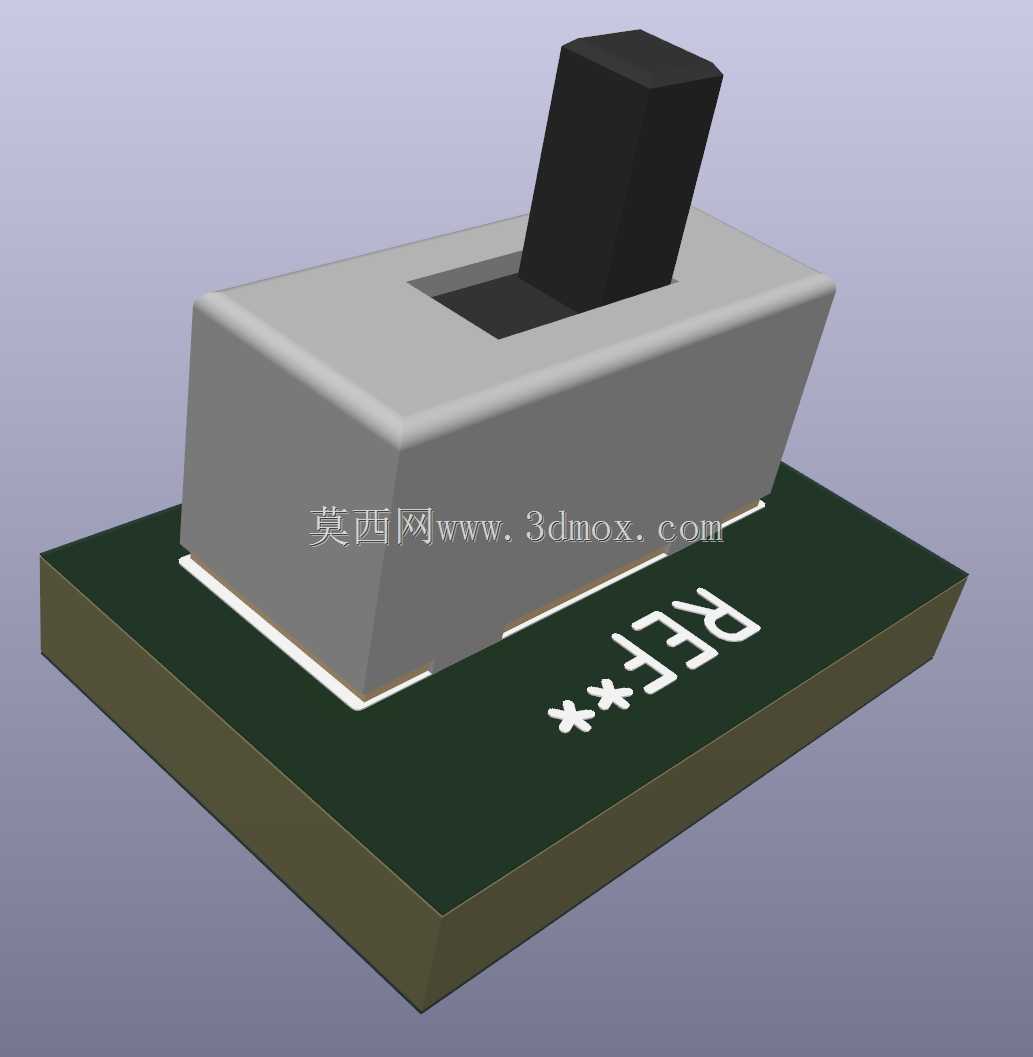

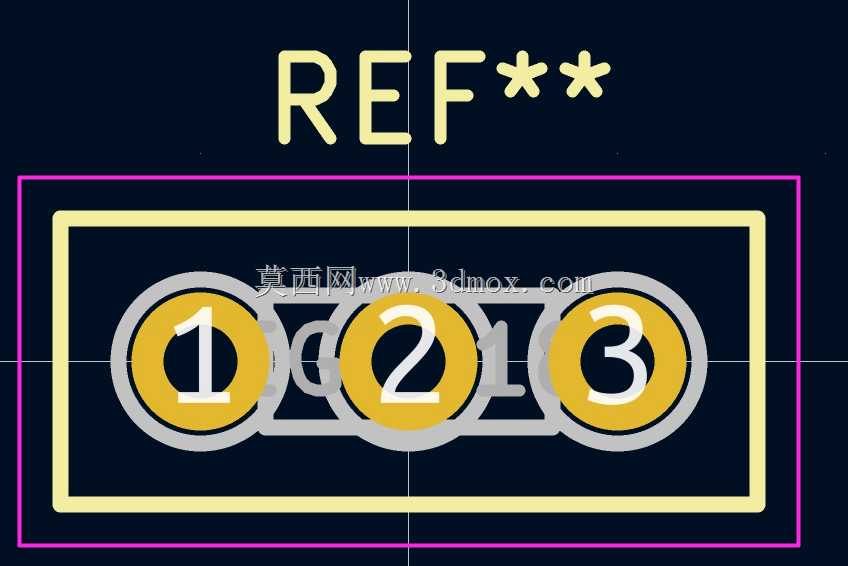

　　外形轮廓决定面板开孔，引脚位置决定焊盘封装，拨柄行程决定机构操作空间，而本体高度决定层叠间隙。把这些几何关系在三维环境中完整校验后，结构、电子与工艺三方可以在同一基准上沟通，减少二维图纸中因投影理解偏差带来的返工。实际装配中还要注意焊接温度曲线与清洗工艺。塑料壳体对高温敏感，过高的回流峰值会引起壳体微变形，进而改变拨柄滑动手感；若采用清洗工艺，还需确认清洗剂不会侵蚀壳体材料或内部润滑层。三维模型虽然不能直接标注材料耐温参数，但准确的壳体与缝隙表达可以帮助工艺人员判断清洗液流动和残留风险。对于需要制作KiCAD封装或进行机构干涉检查的设计者而言，该模型提供了稳定的几何参照：可据此生成精确的PCB封装，评估拨柄在极限位置与电池、连接器、屏蔽件的距离，也能在整机数字样机中模拟手指操作路径。通过在设计早期引入这类细节完整的元件模型，团队能够把原本在样机测试阶段才暴露的卡滞、虚焊、误触等问题前移到布局阶段解决，从而提升板卡组件的一次成功率与长期可靠性。
