偏心六角衬套结构设计

　　在工装夹具、小型传动机构以及需要微调中心距的装配场景中，偏心件往往承担着普通标准件无法替代的位置补偿作用。这款偏心六角衬套的外轮廓采用六角形结构，便于使用开口扳手或套筒进行夹持与旋转，内孔与外圆之间设置固定偏心量，通过转动衬套即可改变内孔轴线相对于安装基准的位置，从而实现轴系中心、皮带张紧度或传感器安装位置的微量调整。

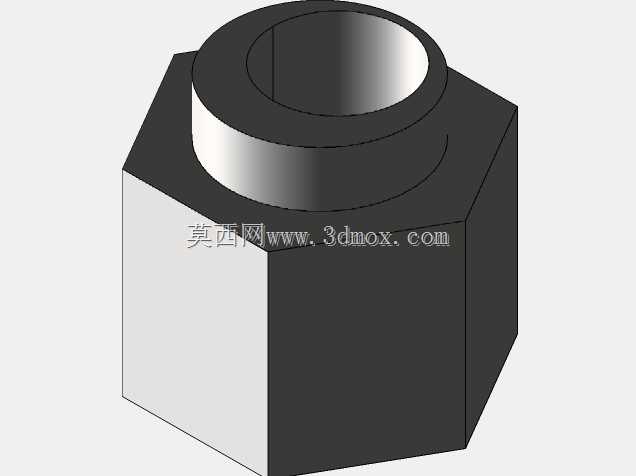

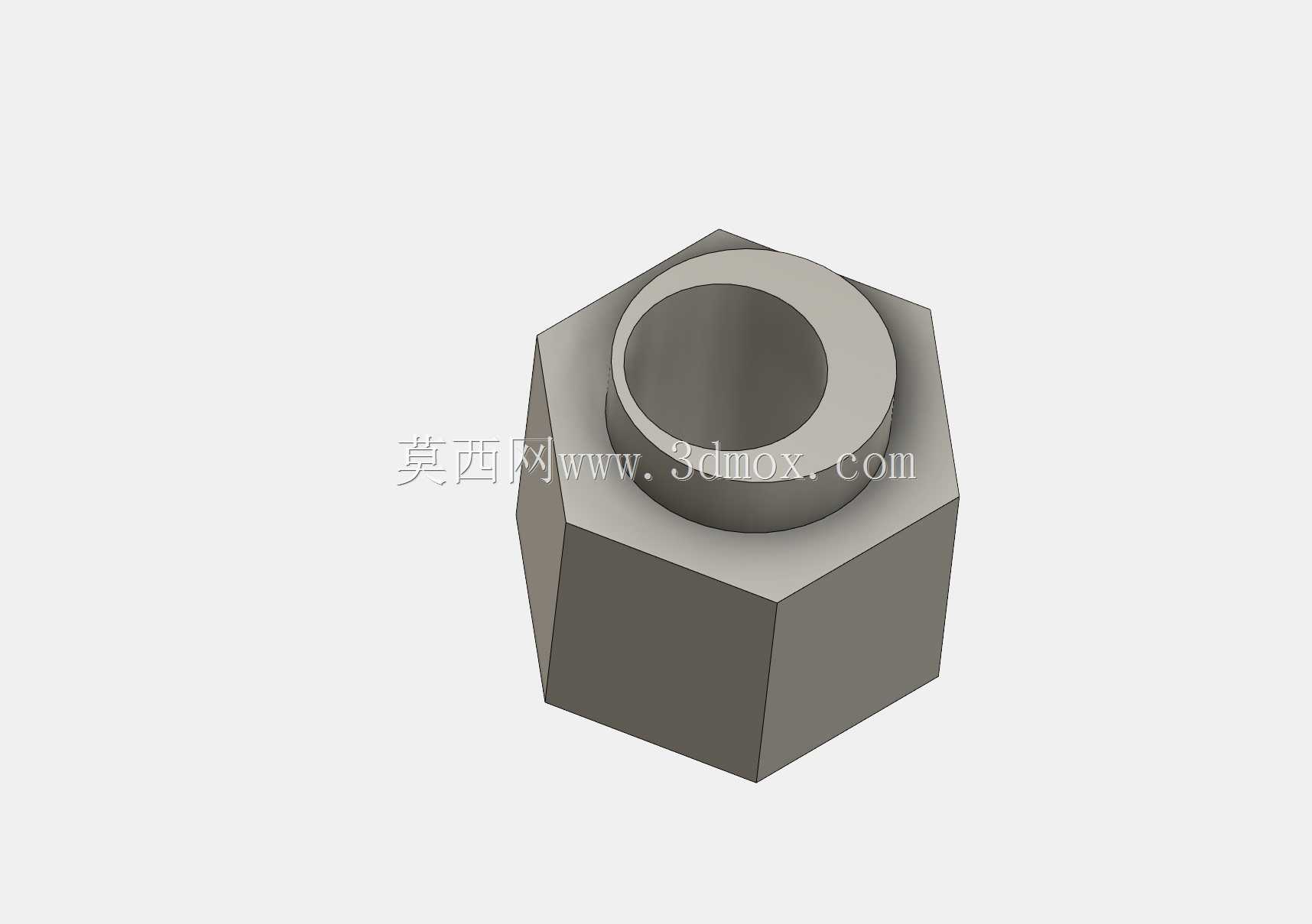

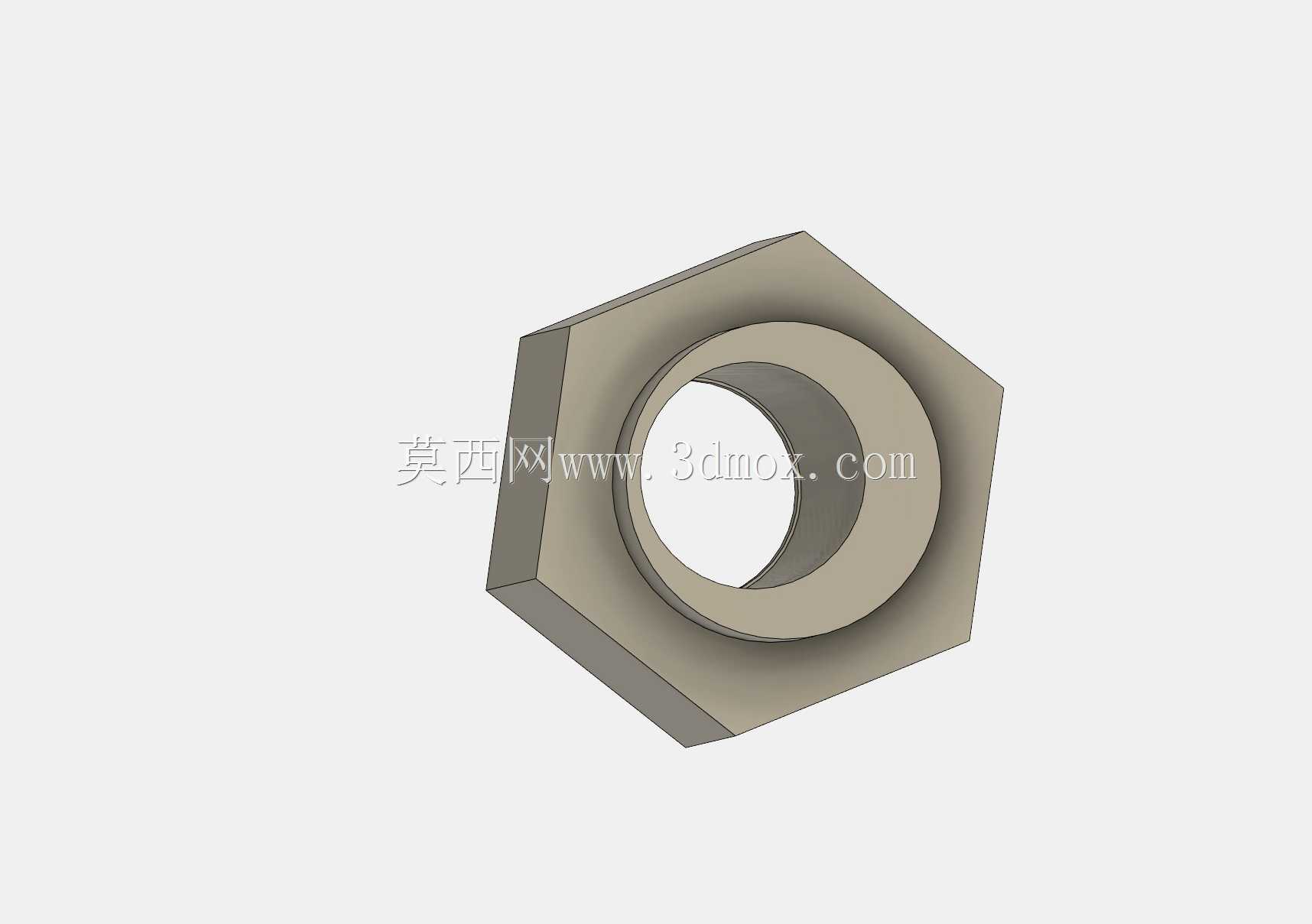

　　从结构上看，零件由带肩法兰面与六角主体两部分组成。法兰面在安装时可贴合被连接件表面，增大接触面积并限制轴向嵌入深度；六角主体则提供可靠的扭矩传递界面，避免拧紧或调整过程中出现打滑。内孔贯穿整个零件，可用于穿入螺栓、销轴或小直径轴类件。偏心设计使内孔中心偏离外轮廓中心，旋转一周时内孔中心的轨迹形成一个圆，其直径等于两倍偏心距，这一几何关系是计算调节范围的核心依据。

　　实际选型时，需要先确认安装边界。六角外形决定了所需扳手空间，法兰外径决定支撑面尺寸，零件总厚度则影响叠装后的轴向尺寸链。若用于支架长圆孔调节，应保证偏心衬套外径与安装孔之间留有合理间隙，既能自由转动，又不致因间隙过大引入附加振动。内孔与穿过件之间建议采用间隙配合，以便在调整过程中轴或螺栓能够顺畅穿过，而在锁紧后依靠端面摩擦力保持位置稳定。

　　这类零件常见于电机座调整、光电或接近传感器安装位置修正、连杆机构中心距补偿以及轻型输送线张紧装置中。与在工件上直接加工偏心孔相比，采用独立偏心衬套具有明显优势：基体零件可按圆孔设计，加工难度低；当磨损或需要更改偏心量时，只需更换衬套；调整过程可逆，便于现场反复校准。对于小批量设备开发而言，这种结构能够降低装配公差累积带来的风险，提高机构一次装配合格率。

　　建模时应先建立外六角与法兰的回转及拉伸特征，再按偏心距定位内孔中心，完成布尔切除。六角棱边与法兰过渡处可设置微小倒角，以去除锐边并改善应力分布；内孔两端倒角则便于销轴导入。若用于承受较大径向载荷，还需校核衬套壁厚最薄处的挤压强度与法兰面的接触压强。材料通常可选用碳钢或不锈钢，表面根据防腐与耐磨要求进行发黑、镀锌或热处理。

　　在装配逻辑上，偏心衬套一般先放入基准孔，再穿入紧固件并预紧，随后用扳手转动六角体至目标位置，最后完全锁紧。调整量可通过刻度线、记号或测量轴系位置进行量化。由于偏心运动会同时改变两个正交方向的位置，现场调试时通常需要交替测量水平与垂直偏移，逐步逼近目标坐标，而不是一次旋转到位。理解这一点，有助于在结构设计阶段预留足够的调整窗口与操作空间。
