杜卡迪900SS后轮链轮控股法兰结构设计

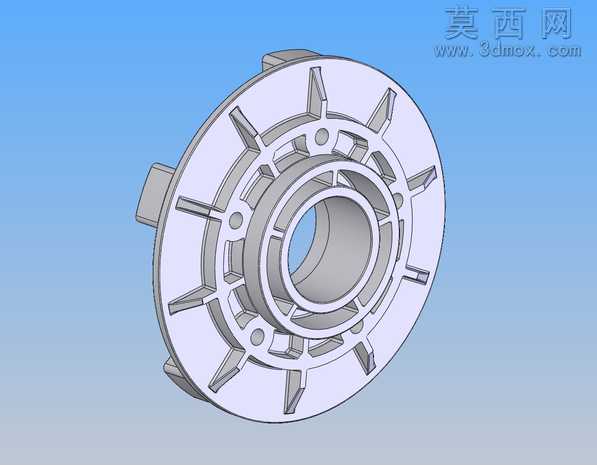

本作品为1977款杜卡迪900SS摩托车后轮配套的链轮控股法兰三维模型，建模阶段严格遵循原车零部件的测绘尺寸参数，以同轴回转体为基础结构框架，通过多步特征操作完成整体造型构建。首先绘制中心轴孔的截面轮廓，通过拉伸命令生成主体套筒结构，轴孔内壁预留与后轮轴配合的公差间隙，套筒外壁设置多层阶梯定位台，分别对应链轮安装位、轮毂连接位、密封件卡槽的装配需求。法兰盘主体采用辐射状加强筋布局，沿圆周均匀分布12条径向加强筋，筋条截面为梯形结构，从套筒外壁平滑过渡到法兰外边缘，在保证整体结构强度的同时有效降低零件自重，适配摩托车后轮的轻量化设计需求。法兰盘边缘设置3处对称分布的定位凸块，凸块上预留螺栓过孔，用于与链轮端面的定位销配合，保证链轮与法兰的同轴度，避免传动过程中出现径向跳动。模型渲染阶段采用金属哑光材质模拟铸铝零件的真实质感，对配合面、安装孔边缘做倒角处理，还原机械加工的工艺细节，加强筋与法兰盘的衔接处做圆角过渡，避免应力集中问题。设计过程中充分考量摩托车传动系统的受力特性，法兰中心区域做加厚处理，承受链轮传递的扭矩载荷，辐射筋的分布角度经过力学优化，可将扭矩载荷均匀分散到整个法兰盘面，减少局部应力过载的风险。模型的各安装位尺寸与原车链轮、后轮轮毂的装配尺寸完全匹配，可直接用于传动系统的装配模拟、运动仿真分析，也可作为复古摩托车零部件复刻、改装设计的参考依据，整体结构兼顾强度、轻量化与装配便利性，符合摩托车后轮传动部件的设计规范。
