双燃料小型燃气轮机结构设计

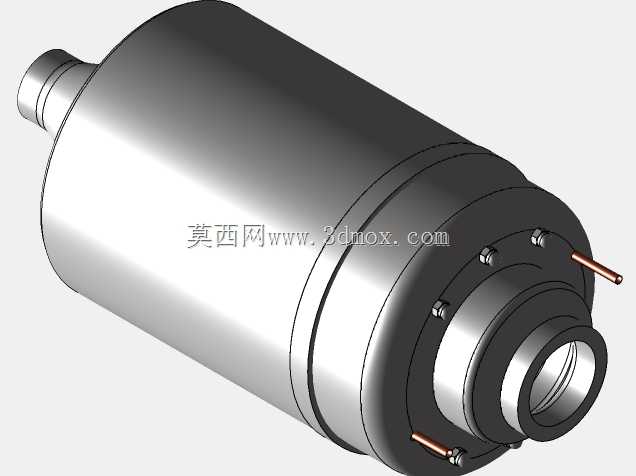

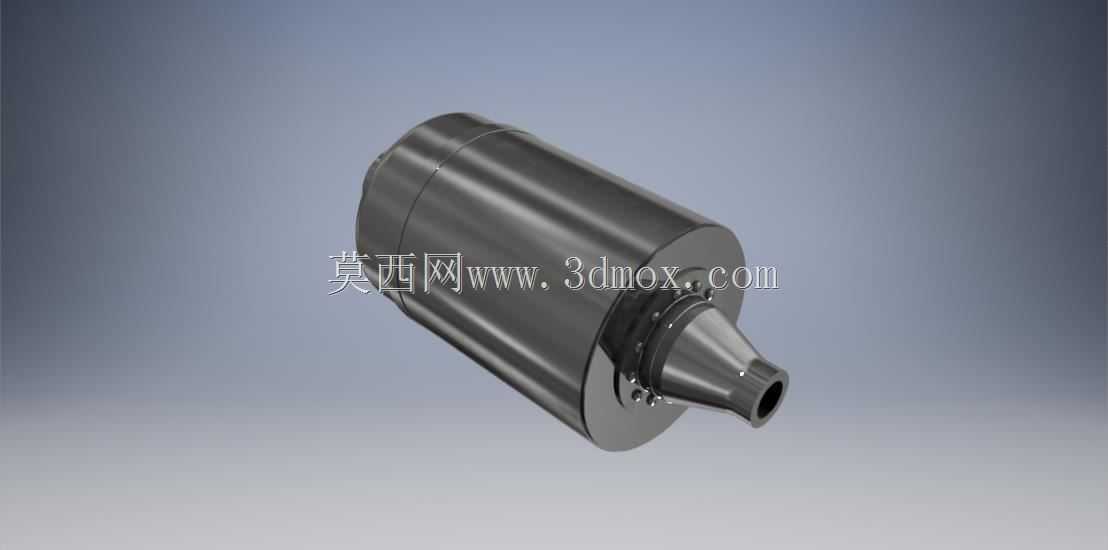

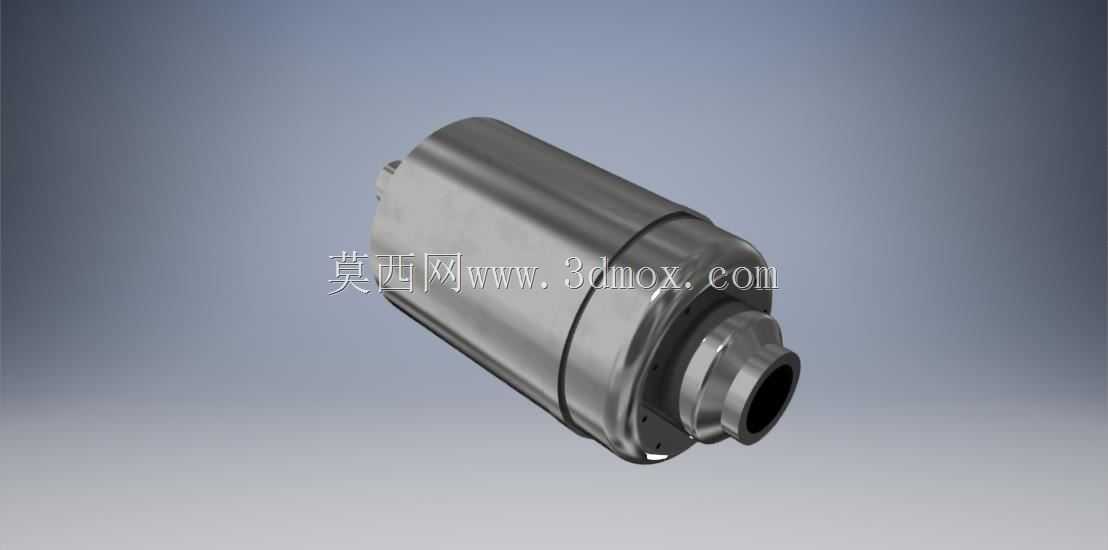

　　该模型呈现的是一台可兼容液化石油气与汽油两种燃料的小型燃气轮机，整体采用同轴圆筒式布局，外壳以回转体为主，轴向进气、径向或轴向排气的接口关系在模型中清晰可辨。这类微型燃机通常用于教学演示、小型分布式动力试验、便携发电单元或热泵驱动场景，也可作为涡轮喷气、涡轮轴原理验证的核心机。在结构上，设计者将压气机、燃烧室、涡轮及输出轴段沿同一轴线串联布置，外部壳体承担包容气流、安装定位与隔热防护作用，端部法兰和台阶面用于连接进排气管路、负载或测试台架。

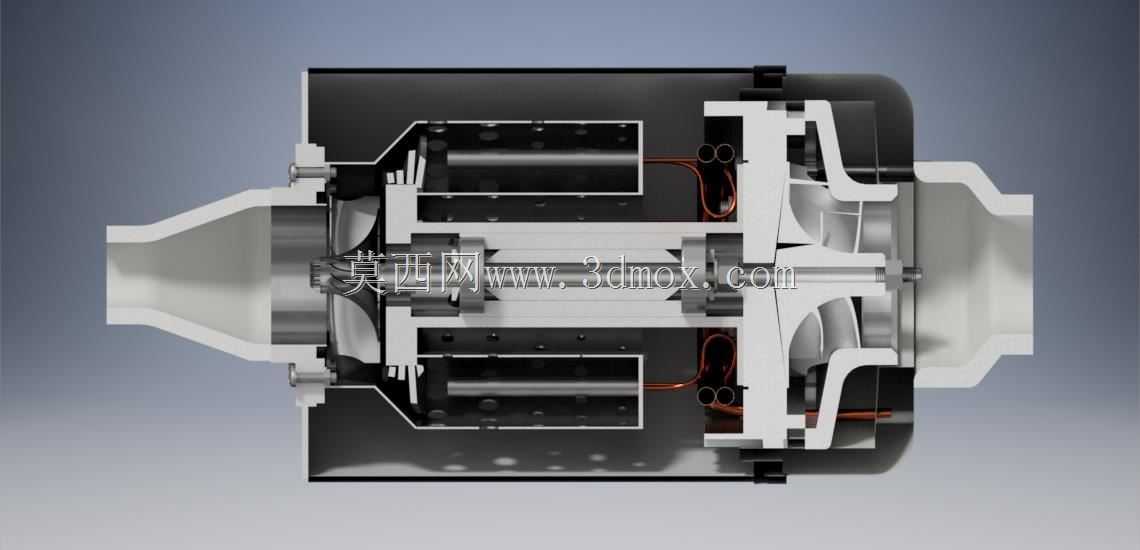

　　从功能实现角度看，双燃料能力意味着燃料供给、喷嘴雾化与燃烧组织需要兼顾两种燃料的物性差异。液化石油气汽化后黏度低、燃烧速度快，汽油则需要更充分的雾化与蒸发，因此燃烧室头部的流场组织、配气比例及点火位置是设计重点。模型中可见的筒形机匣内部对应环形或单管燃烧室空间，压气机端送来的高压空气经扩压后进入火焰筒，与燃料混合燃烧，高温燃气随后进入涡轮段膨胀做功，驱动压气机并输出剩余功率。

　　设计思路上，整机优先保证回转件同轴度与装配工艺性。外壳采用多段圆柱与锥台过渡，既有利于控制整体重量，也便于通过车削加工完成；端部接口设置定位止口，可降低轴承座与机匣的对中难度。轴承支撑通常布置在温度相对较低的进气端与排气端外侧，以减小热端部件对润滑系统的影响。模型对外部轮廓、台阶、法兰、孔位及中心流道进行了表达，能够用于干涉检查、管路走向确认和安装空间评估。

　　在实际选型或三维建模时，需要重点关注外形尺寸与安装边界。该机型径向包络由最大机匣直径决定，轴向长度则包含进气接口、燃烧段、涡轮段及输出连接端。安装时应预留热膨胀间隙，尤其是排气侧与负载连接部位，不能采用完全刚性约束；底部或周向支撑需考虑振动与热位移，通常采用一面两销或带腰形孔的支架来吸收轴向伸长。进排气接口的法兰直径、螺栓分布圆及端面密封面形式，决定了与外部管路、消音器或蜗壳的匹配方式。

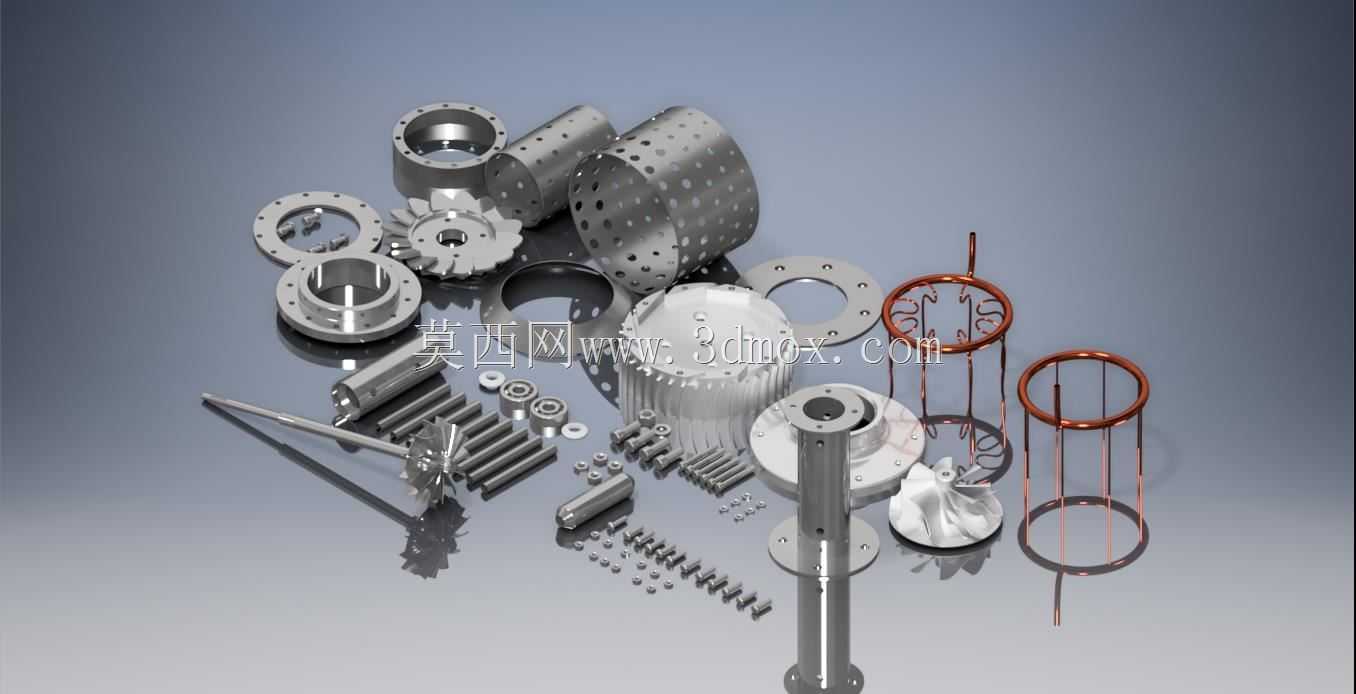

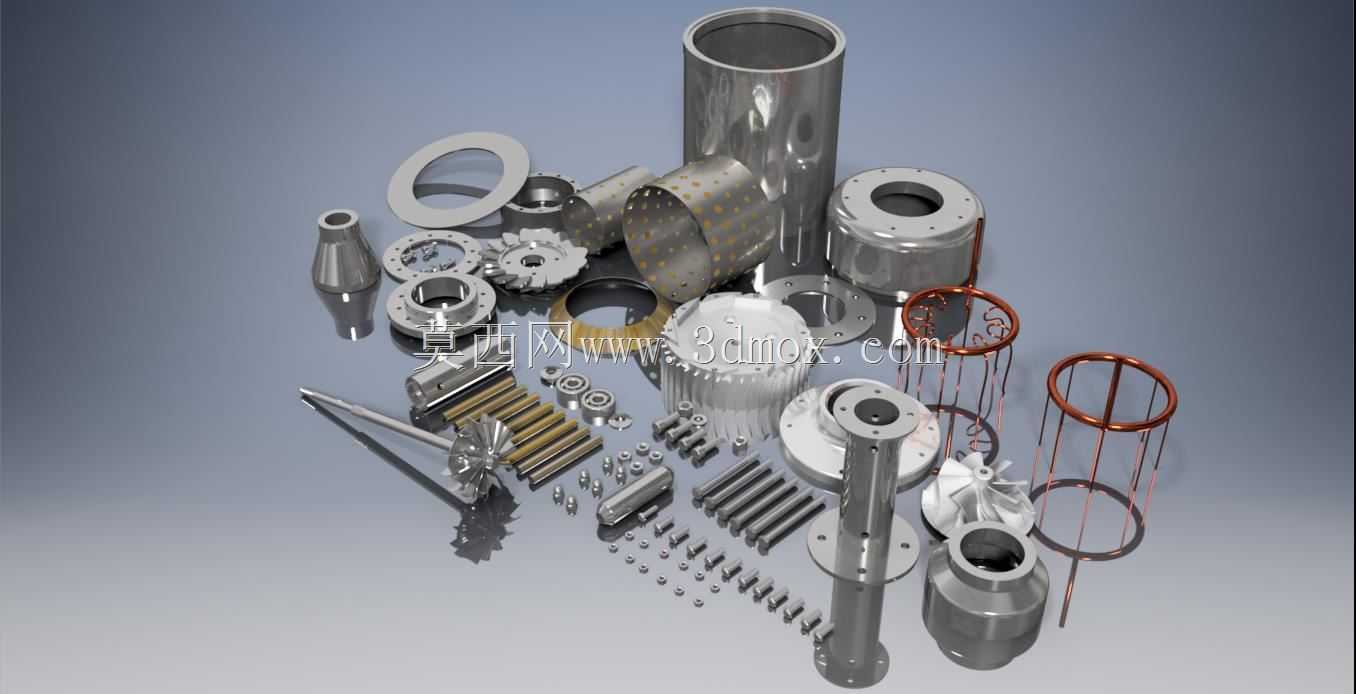

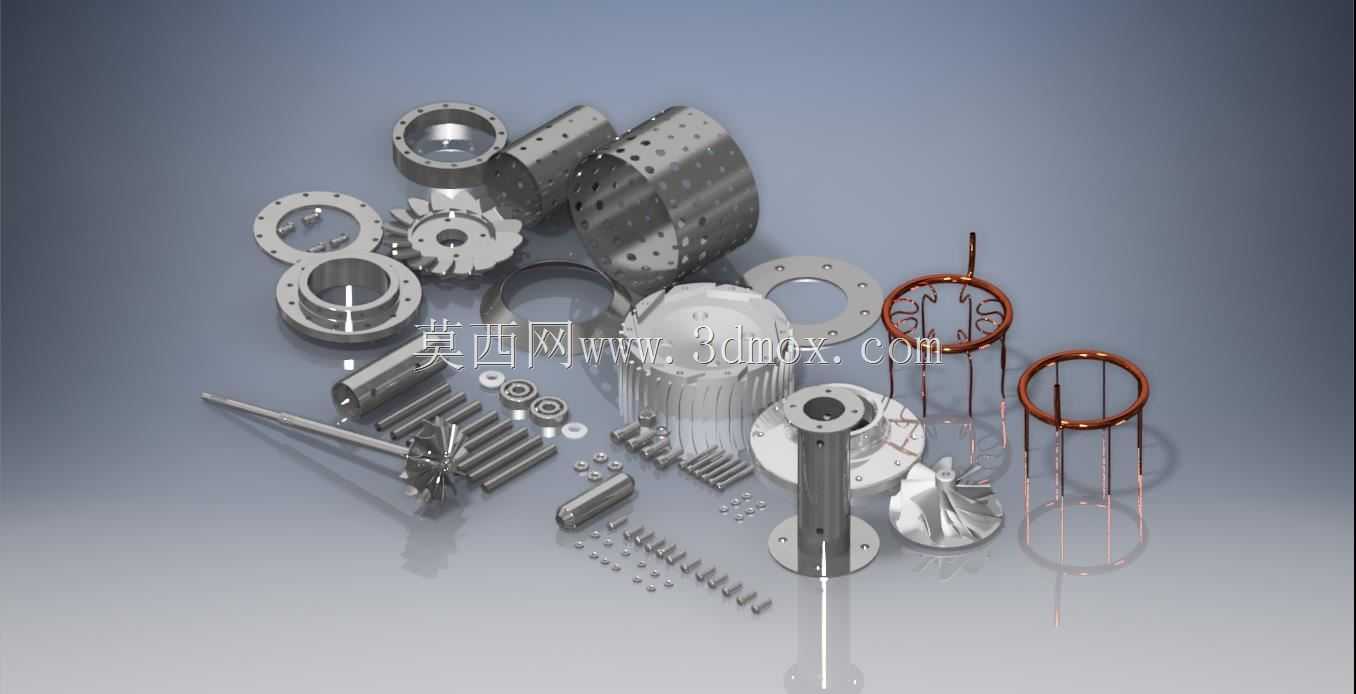

　　对于结构设计人员，该模型可用于校核机匣分段位置是否便于拆装压气机叶轮、燃烧室火焰筒和涡轮盘；检查喷嘴安装座、点火器接口与检修口盖是否存在空间冲突。对于设备选型人员，可据此估算机组在舱体内的布置空间，包括燃料阀组、控制器、排气管、保温层和维护通道所需余量。由于燃机运行时存在高温表面和高速转子，外围设计还需留出隔热罩、通风冷却及安全防护距离。

　　从建模质量看，回转体特征占比较高，适合通过草图旋转、阵列孔位和凸台切除来构建；外壳上的细微台阶与端部接口应保留，因为这些特征直接影响装配关系。内部流道与外部壳体的同轴关系需要严格控制，否则会影响后续叶片、轴系和轴承座的虚拟装配。若用于工程分析，还可基于该外形抽取流体域，进一步开展压气机匹配、燃烧室温度场和涡轮通流能力的初步计算。

　　总体而言，这台双燃料小型燃气轮机模型适合作为微型动力装置结构认知、原理验证和布置设计的数字化参考。它把复杂的热力循环落实为具体的筒形机匣、接口法兰和轴向装配关系，能够帮助设计者在投入详细零件设计前，先完成空间布局、安装边界和功能分区的确认。
