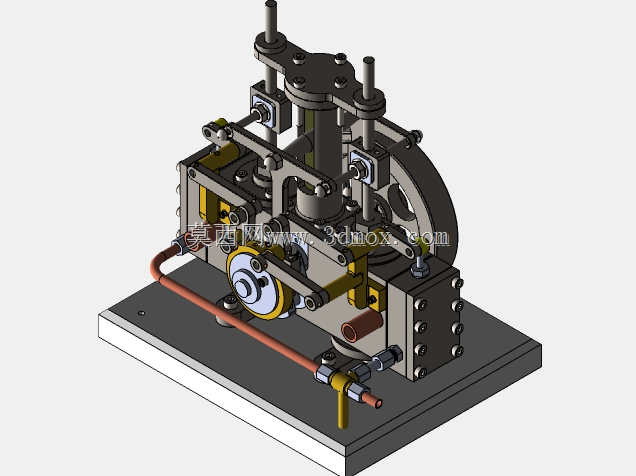

简易双缸蒸汽动力装置结构设计

在小型热能动力演示、老式动力设备复刻教学以及微型动力实验场景中，双缸蒸汽结构是极具参考价值的机械载体，这类装置通过蒸汽压差推动活塞做往复运动，再经曲柄连杆机构将直线运动转换为旋转动力输出，可适配小型发电机组、教学演示台、复古动力模型等多种搭载场景。从功能特性来看，双缸布局相比单缸结构动力输出更平顺，两个活塞的做功行程存在相位差，能有效抵消单缸结构的死点问题，启动时无需借助外力盘车越过止点，低速运转时的扭矩波动更小，运转稳定性更优。设计过程中首先要确定两个气缸的夹角与曲轴的曲柄相位角，通常将相位角设置为90度，保证任意曲轴转角下至少有一个气缸处于做功行程，避免启动卡滞；气缸内壁与活塞的配合间隙需要严格控制，既要保证活塞往复运动无卡滞，又要减少蒸汽泄漏量，提升热能利用效率。进排气道的布局需要贴合缸体结构，尽可能缩短气道长度，减少蒸汽输送过程中的压力损失，配气机构采用滑阀结构即可满足小型装置的配气需求，滑阀的往复运动通过曲轴端的偏心轮驱动，与活塞运动形成固定的相位匹配，保证进排气时序精准。从安装边界来看，这类小型双缸蒸汽装置的整体轮廓紧凑，缸体采用对称式布局，曲轴输出端预留标准轴径可直接连接联轴器或带轮，底座预留统一规格的安装孔位，可直接固定在实验台架或设备基座上，安装时需要保证曲轴轴线水平，避免单侧受力导致轴瓦偏磨。缸体外部预留蒸汽输入接口与排气接口，接口位置避开运动部件的运动范围，外接管路时不会与连杆、曲柄等运动件发生干涉。结构设计中所有运动副都预留润滑通道，日常维护时可直接通过注油孔加注润滑脂，减少运转磨损。飞轮安装在曲轴输出端对侧，通过飞轮的转动惯量储存能量，进一步平缓动力输出的波动，让装置在低蒸汽压力下也能维持稳定运转。这类结构的建模过程需要重点关注运动部件的干涉检查，尤其是曲轴转动全行程内，连杆与缸体、曲柄与底座之间的间隙需要控制在合理范围，避免实际装配或运转时出现碰撞，同时所有密封面的平面度需要满足密封要求，减少蒸汽泄漏点，保证装置的实际运行效率。
