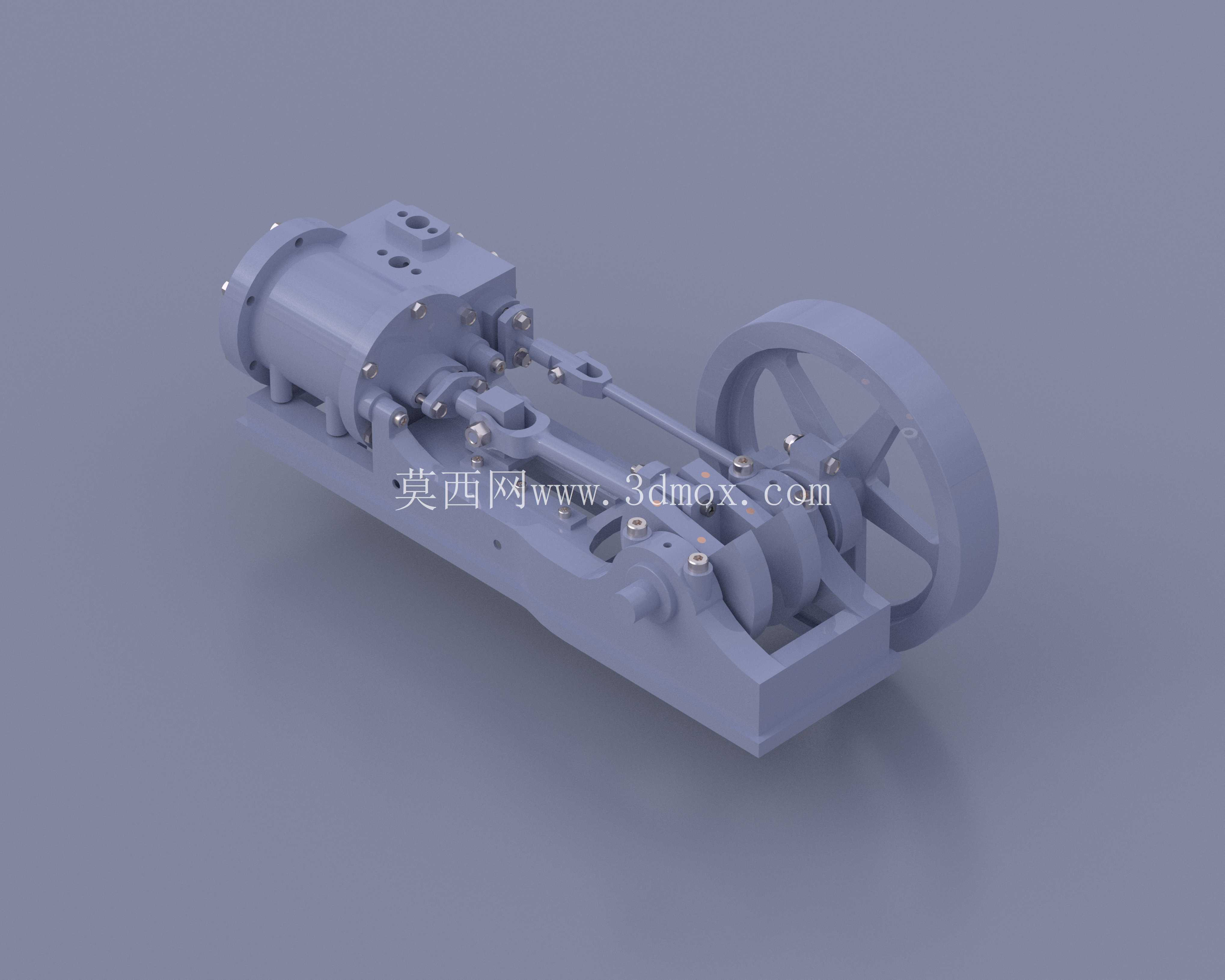

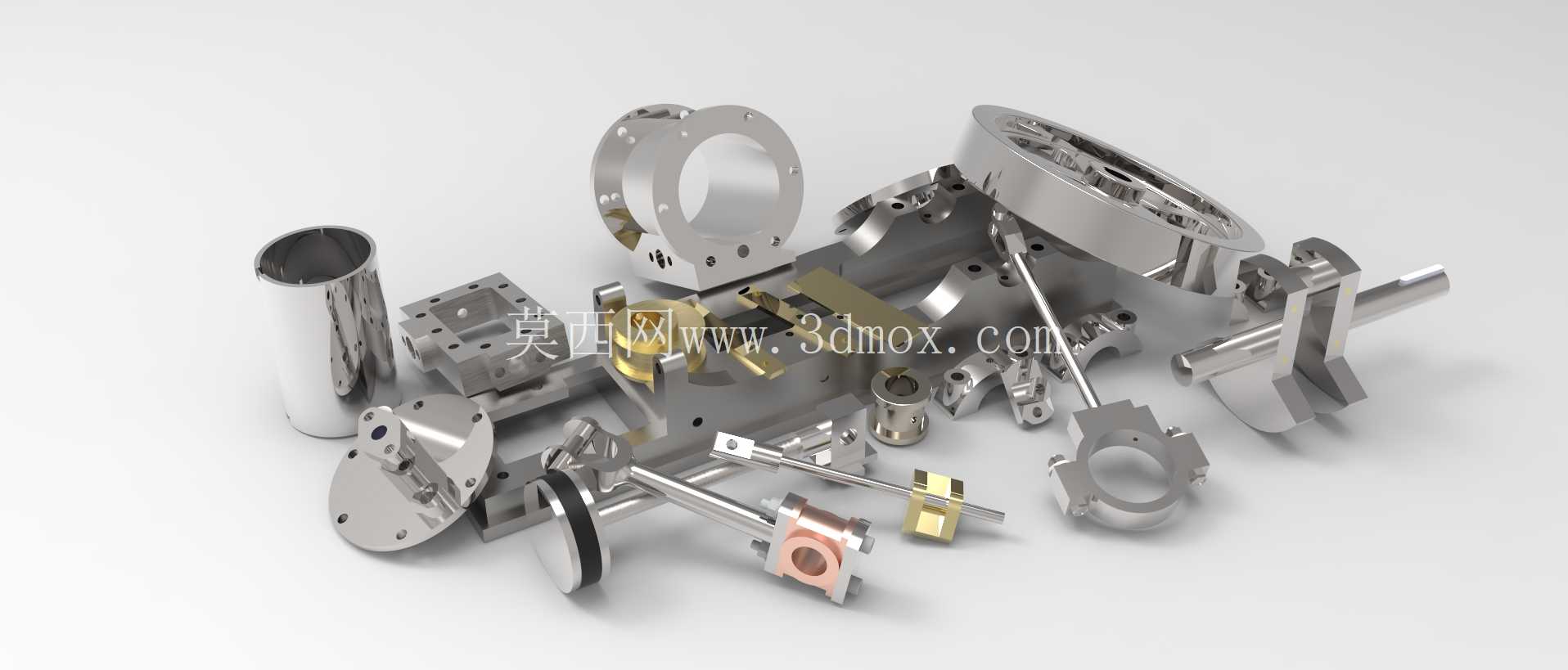

芒卡斯特往复式蒸汽动力装置结构模型

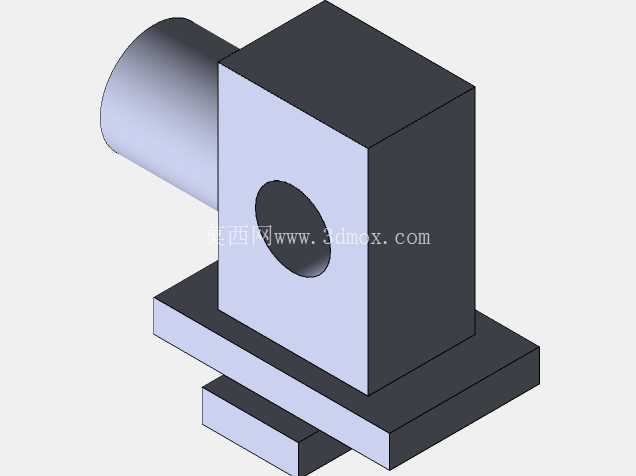

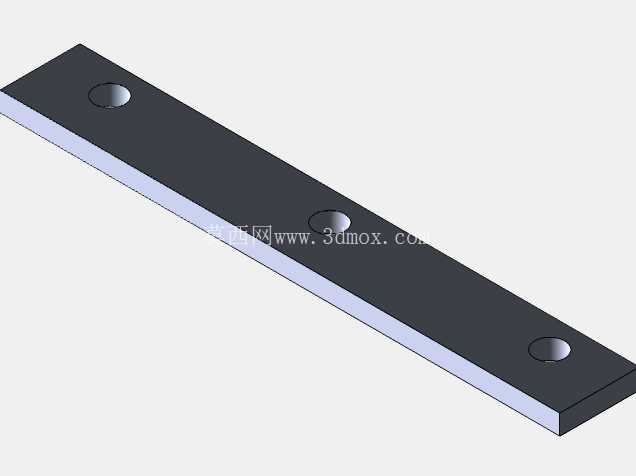

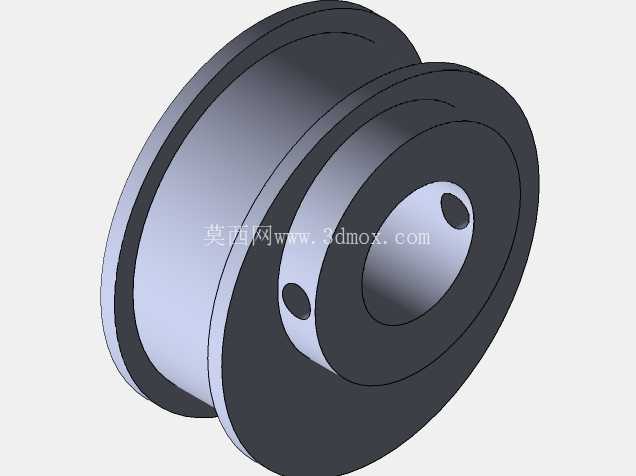

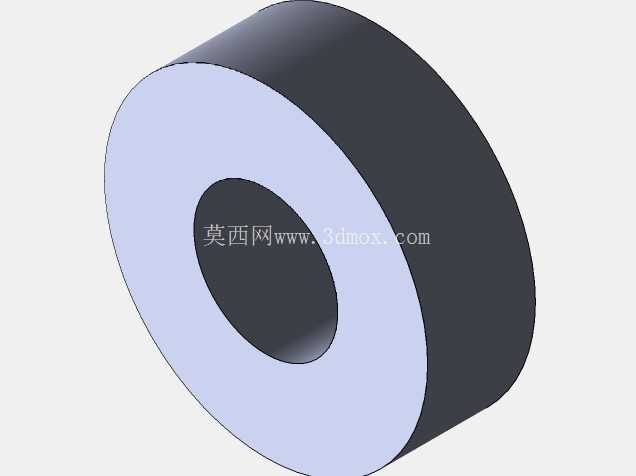

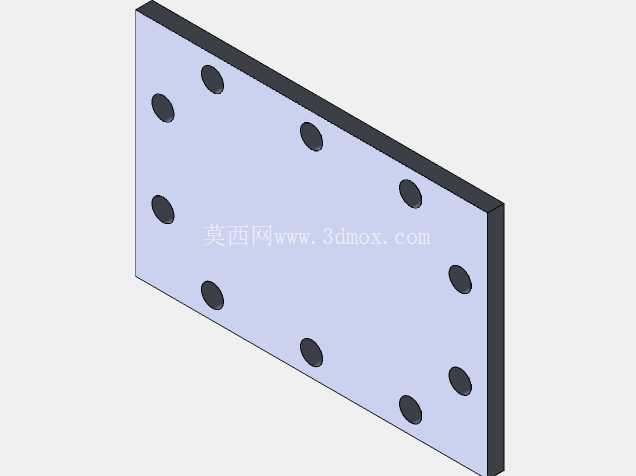

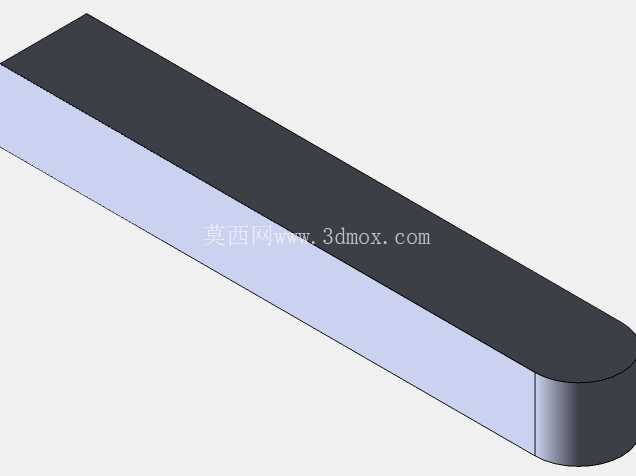

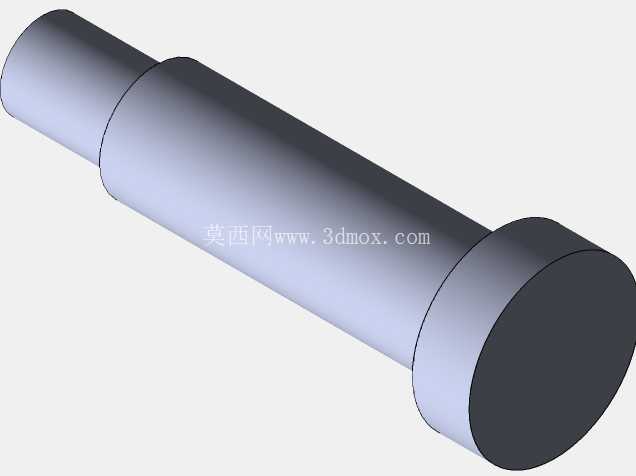

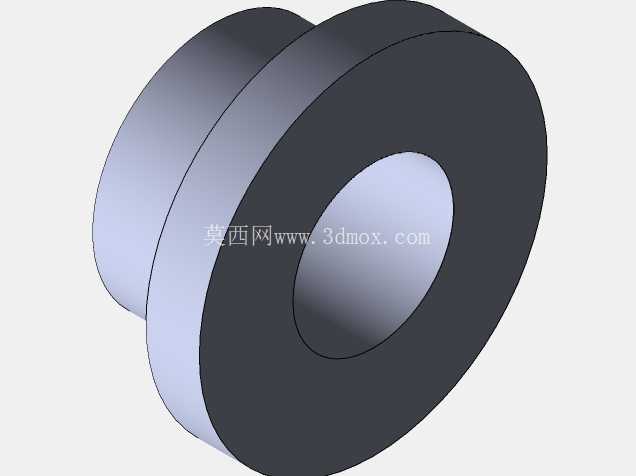

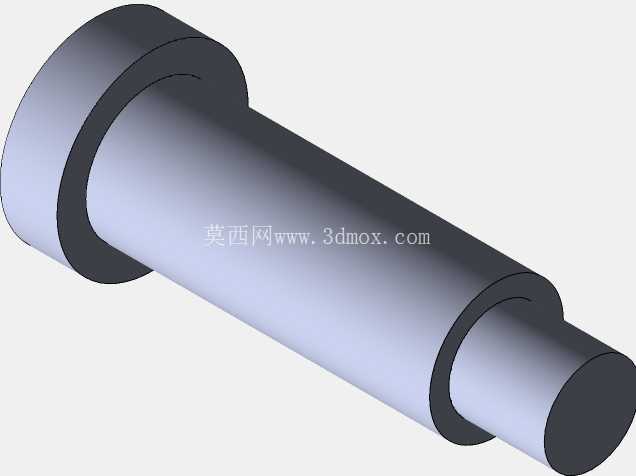

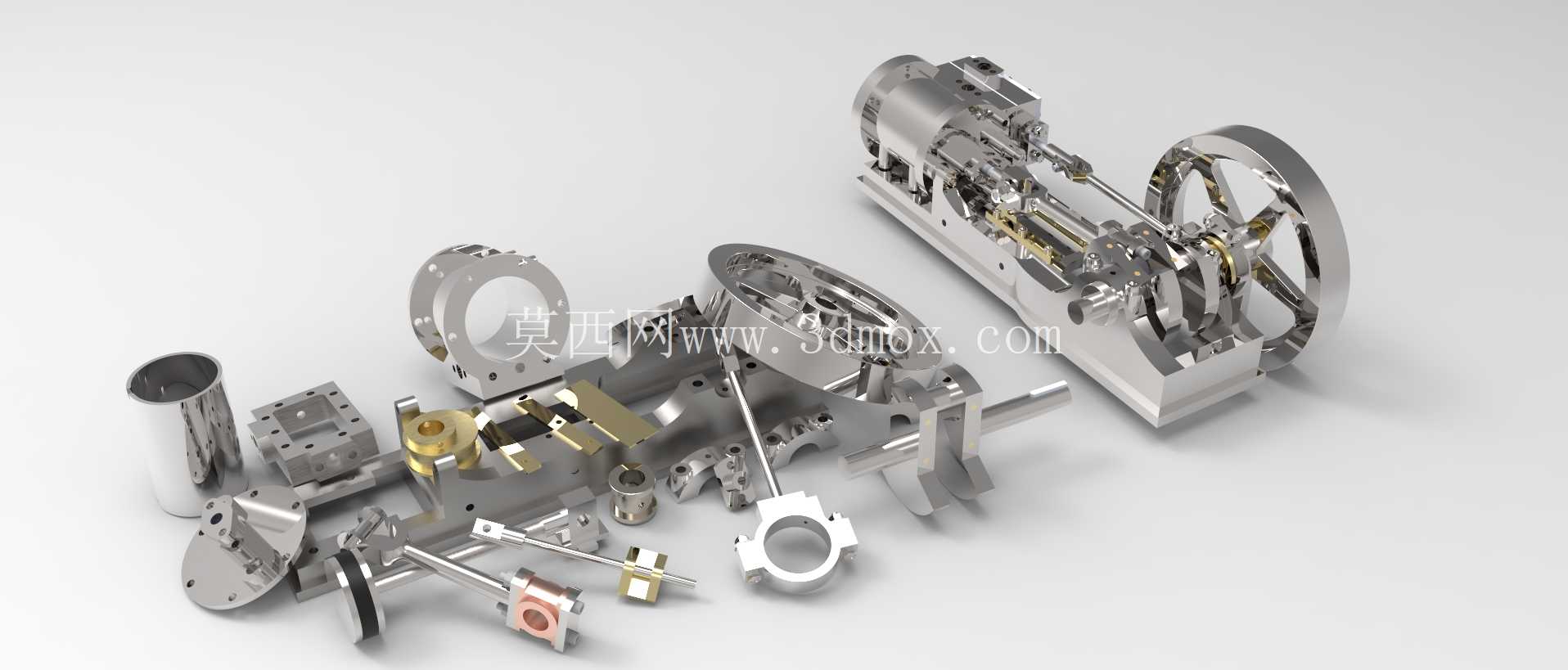

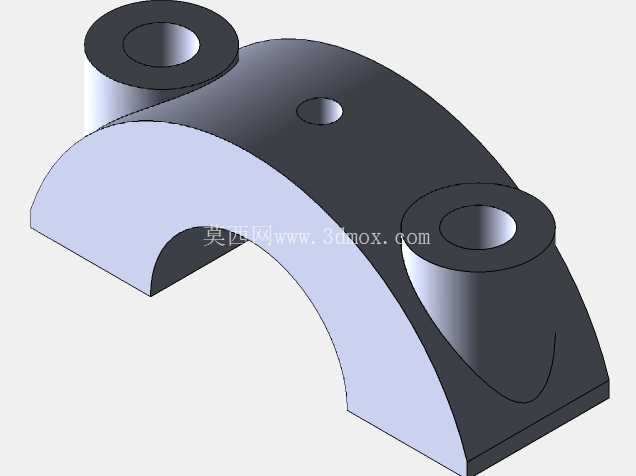

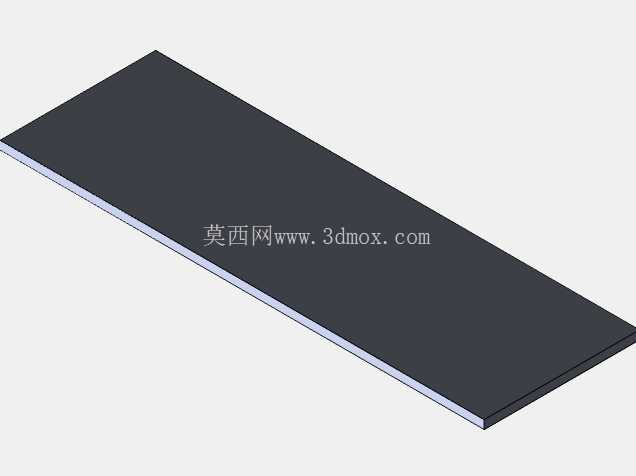

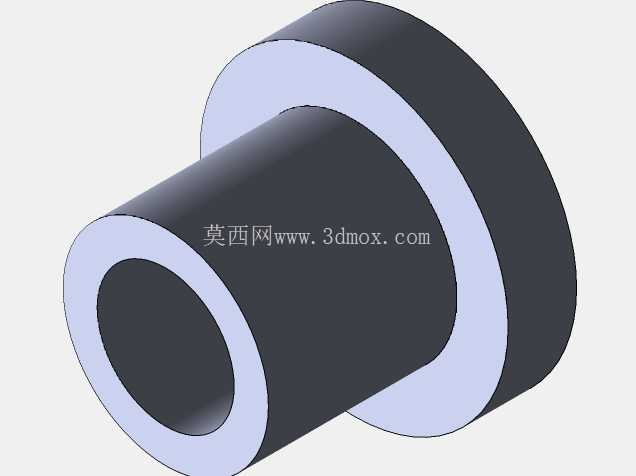

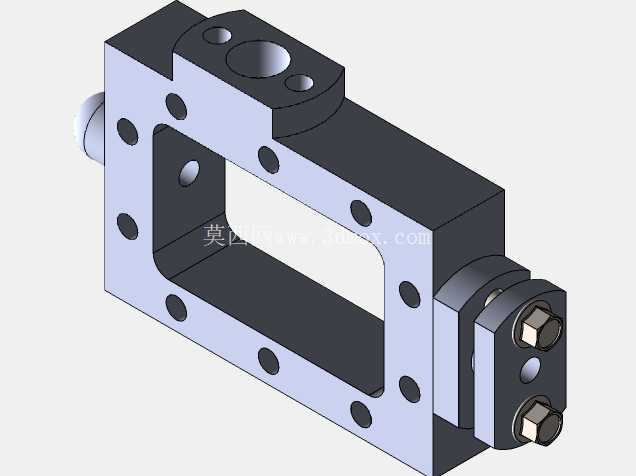

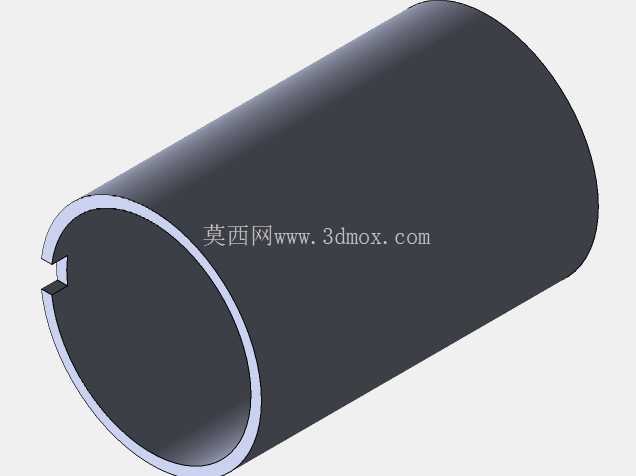

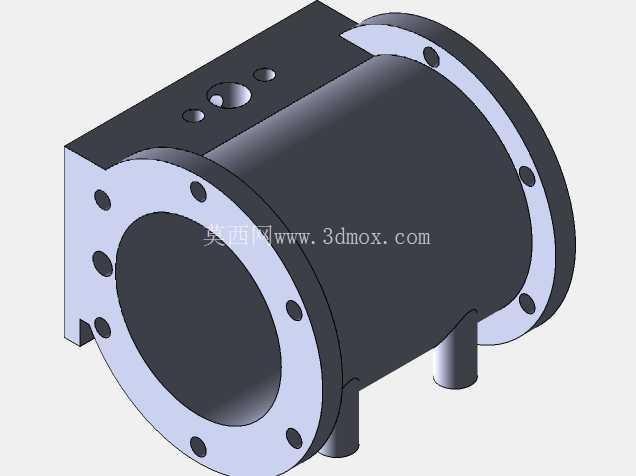

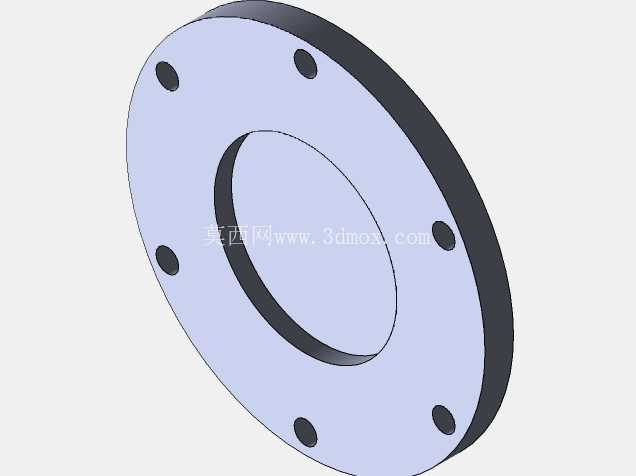

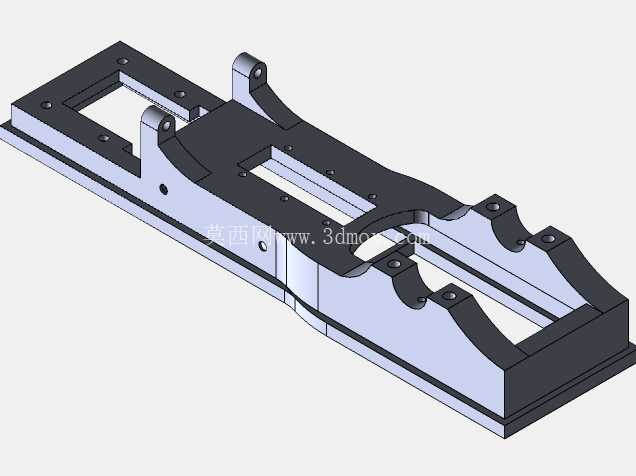

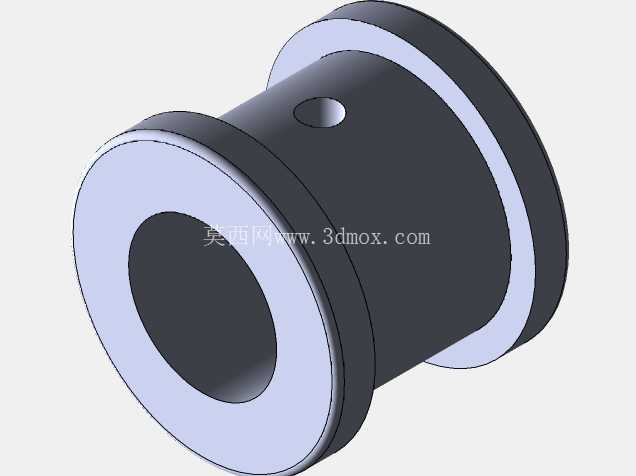

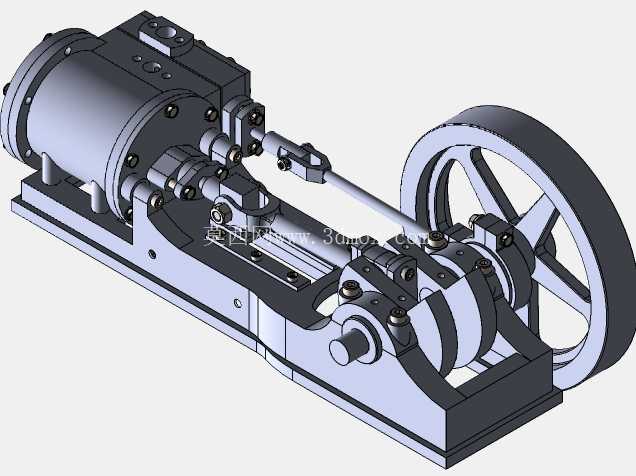

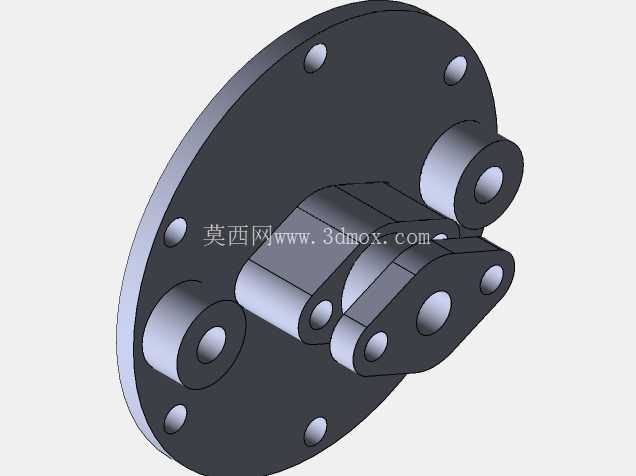

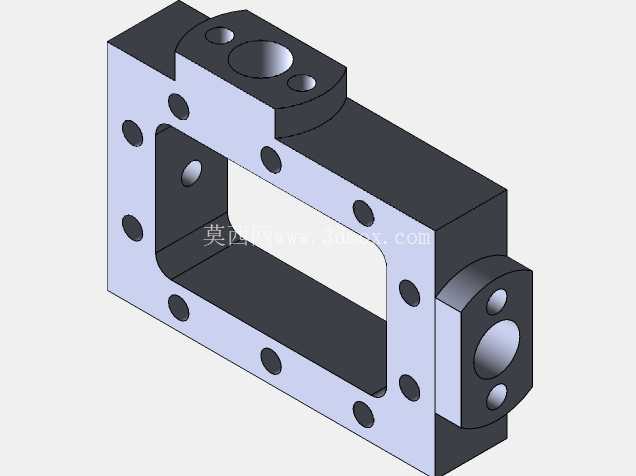

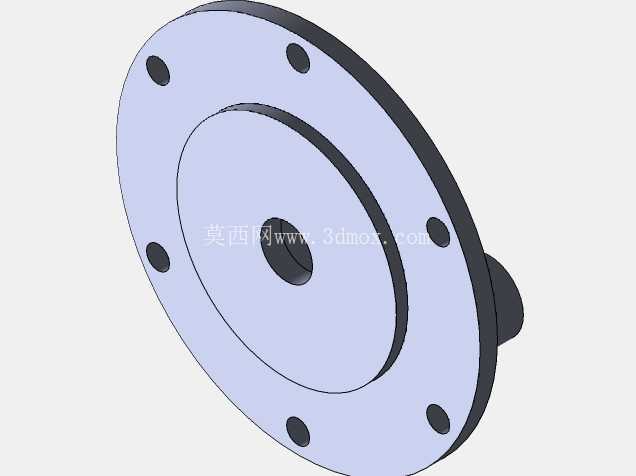

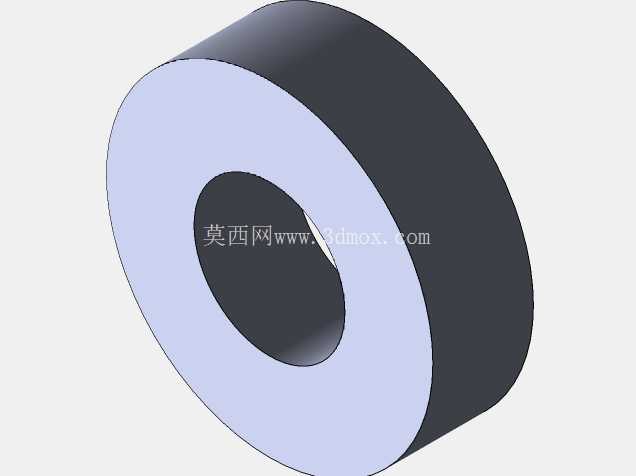

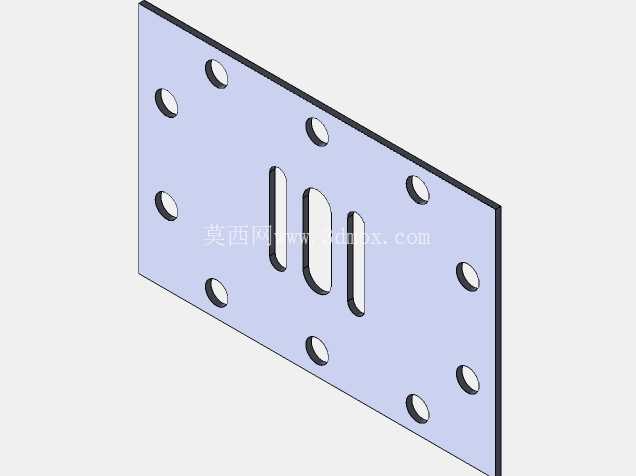

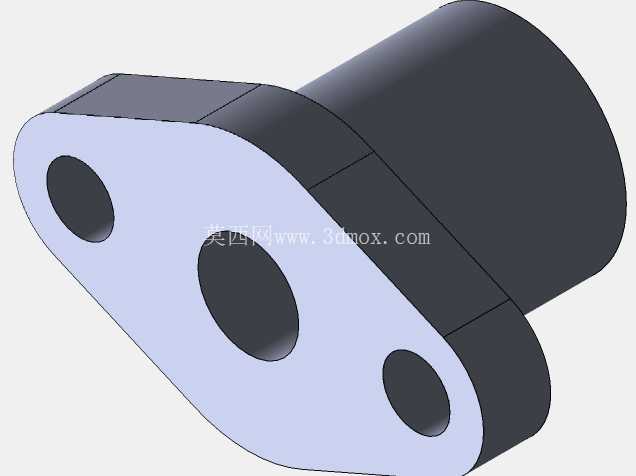

　　整套装置采用卧式布局设计，气缸与曲轴箱集成在同一铸造底座上，大幅降低了设备安装时的基础找平难度，底座预留的地脚安装孔可直接固定在混凝土基础或者钢制机架上，安装边界的长宽尺寸适配多数小型动力舱的布置要求，飞轮侧预留的动力输出轴可通过联轴器或者皮带轮连接从动负载，无需额外加装复杂的传动转接结构。配气机构采用简单滑阀结构，通过偏心轮带动滑阀在阀室内往复移动，精准控制高压蒸汽进入气缸上下腔的时序，同时将做功后的乏汽及时排出，这套配气结构的零件数量少，配合面加工精度要求适中，在老式加工设备条件下即可完成制造，后期维护时仅需检查滑阀与阀室的配合间隙，更换密封填料即可恢复配气效率，大幅降低了设备的全生命周期维护成本。该套三维结构完整还原了芒卡斯特结构蒸汽机的全部运动副与装配关系，覆盖从气缸配气到动力输出的全链路机械结构，可直接用于动力原理演示、老式动力设备结构教学、复古动力装置复刻设计的参考依据。从实际应用场景来看，这类滑阀配气的往复式蒸汽机，曾广泛应用于小型工厂动力输出、内河小型船舶推进、早期工业机床的独立动力供给，在电力尚未全面普及的工业阶段，这类结构紧凑的卧式蒸汽机可通过燃煤加热锅炉产生高压蒸汽，持续输出稳定的旋转动力，适配多种需要恒定转速的从动设备。

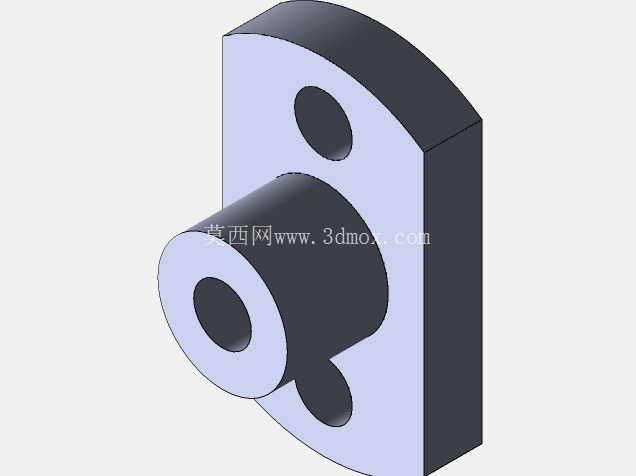

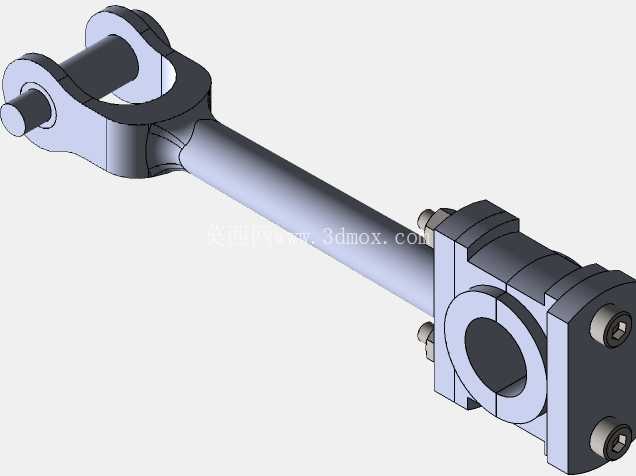

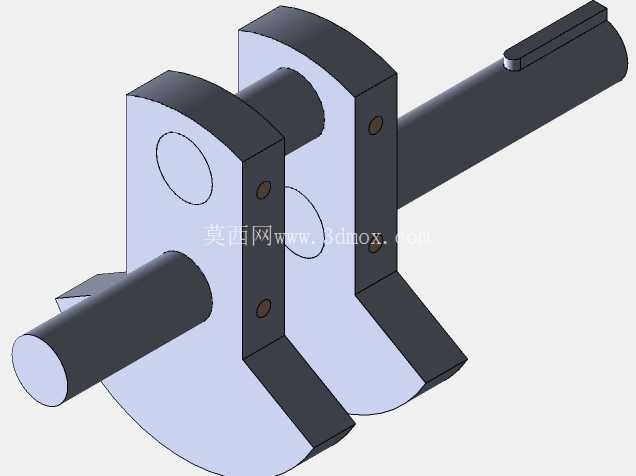

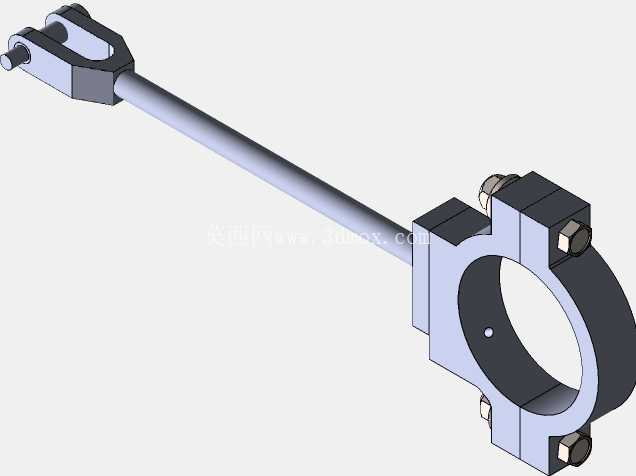

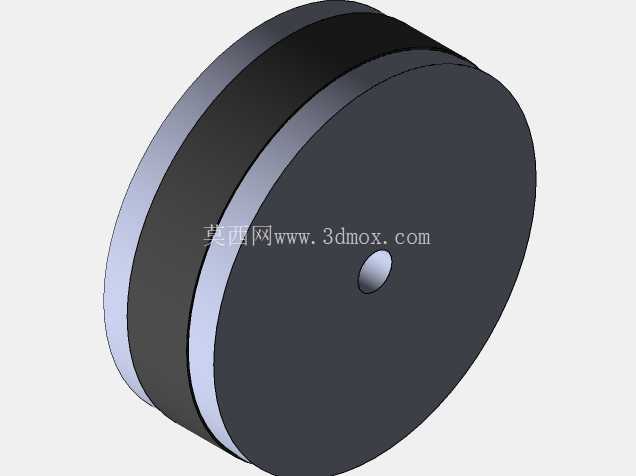

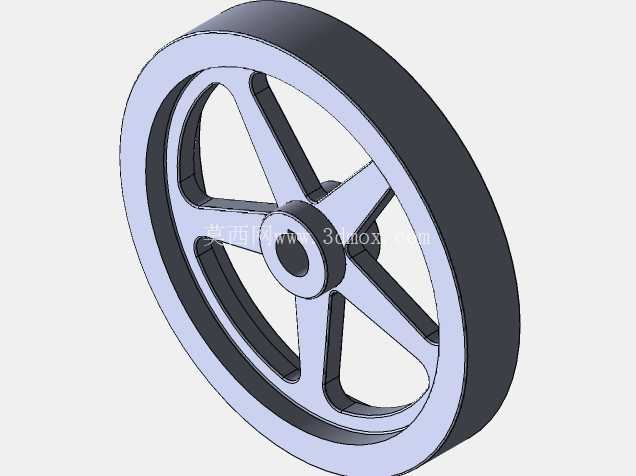

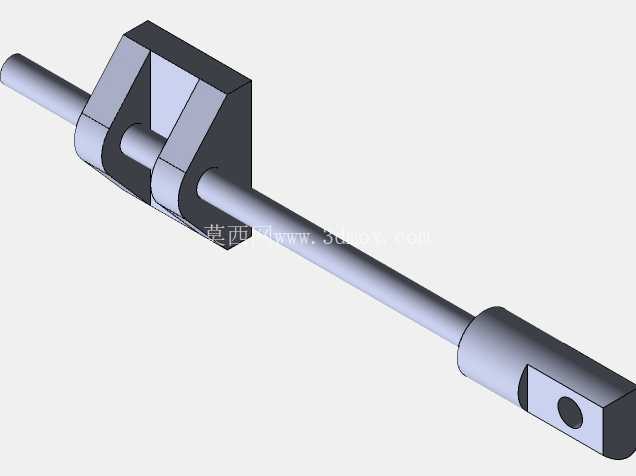

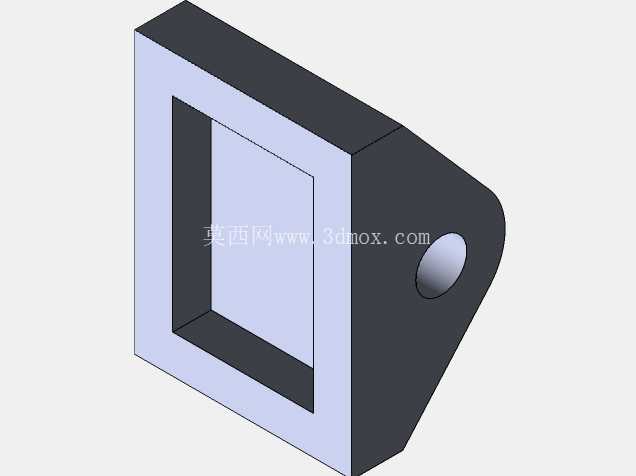

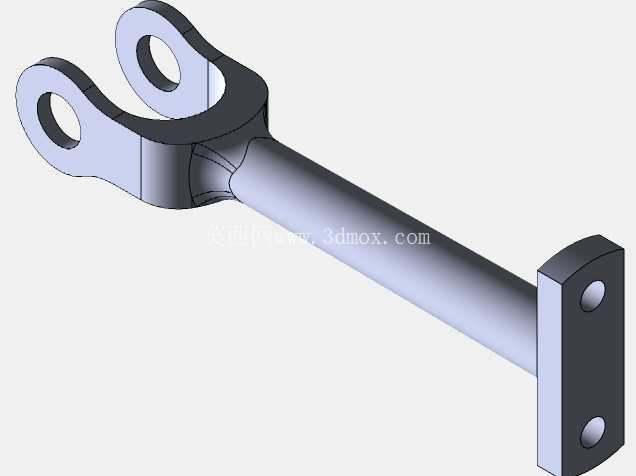

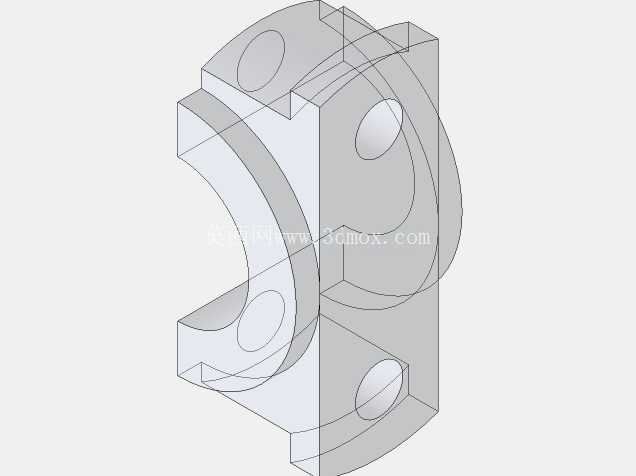

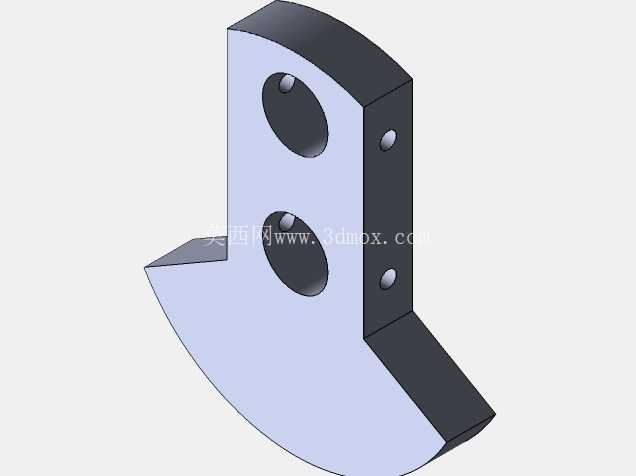

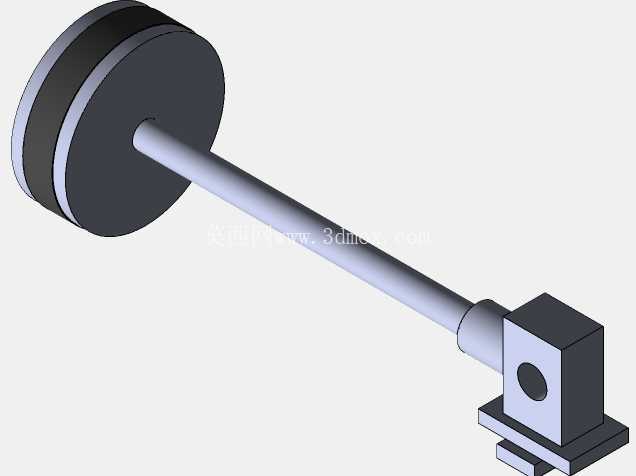

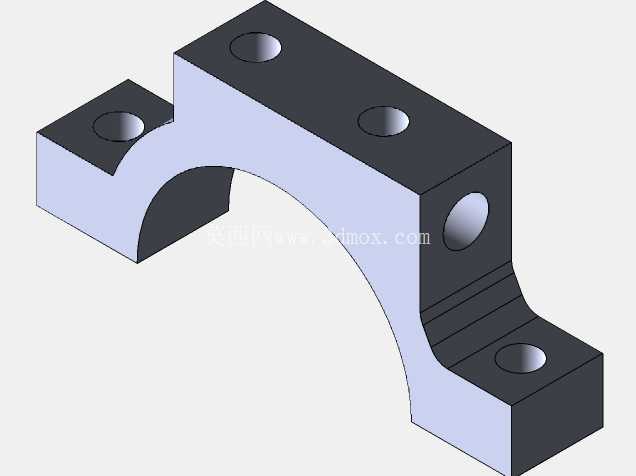

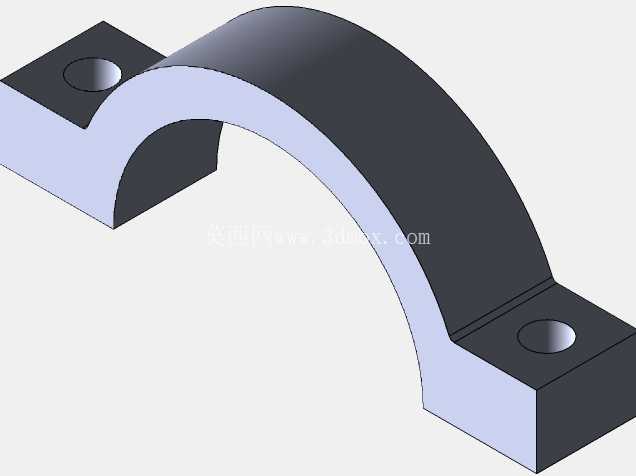

　　曲柄连杆机构采用十字头导向结构，活塞杆与十字头刚性连接，十字头在底座的导向槽内做直线往复运动，彻底避免了活塞杆承受侧向力导致的密封件偏磨问题，有效延长了气缸密封组件的使用寿命；连杆两端采用剖分式轴瓦结构，可通过调整垫片补偿轴瓦磨损带来的间隙，无需整体更换连杆组件，适配长期连续运转的使用需求。大直径飞轮安装在曲轴输出端，依靠自身较大的转动惯量储存做功行程的能量，带动曲轴平稳越过止点，有效降低输出转速的波动幅度，即使负载出现小幅波动，飞轮的储能作用也能保证动力输出的平顺性，避免设备出现运转顿挫或者卡滞问题。

　　建模过程中严格按照老式蒸汽机的实际装配公差设定配合间隙，所有运动副均保留了合理的运转间隙，既不会出现运动干涉，也不会因间隙过大导致运转异响，气缸与活塞、滑阀与阀室的配合面均按照实际密封要求设定了公差带，可直接用于后续的工程图导出与零件加工参考。整套结构没有采用复杂的异形曲面，绝大多数零件为回转体或者规则铣削加工件，加工工艺性良好，普通的车、铣、钻设备即可完成全部零件的加工，无需专用的定制加工设备，对于小型加工厂或者个人复刻爱好者来说，加工门槛较低。

　　从安装边界来看，整套装置的重心集中在底座中部，运转时的振动幅度较小，无需制作过于厚重的减震基础，仅需通过地脚螺栓将底座牢固固定即可保证平稳运转，气缸侧的进汽接口、排汽接口均采用标准管螺纹设计，可直接与锅炉蒸汽管路、乏汽排放管路连接，无需额外定制转接接头。在做结构设计参考时，可直接提取这套模型的曲柄连杆参数、配气正时角度、飞轮转动惯量匹配逻辑，用于小型蒸汽动力装置、膨胀机类设备的结构设计参考，也可将这套模型的运动仿真逻辑用于机械原理教学，直观展示往复式动力设备将直线往复运动转化为旋转运动的全过程，帮助初学者理解配气正时、曲柄连杆运动特性、飞轮储能作用等核心机械原理。
