卧式单缸滑阀蒸汽机教学演示结构

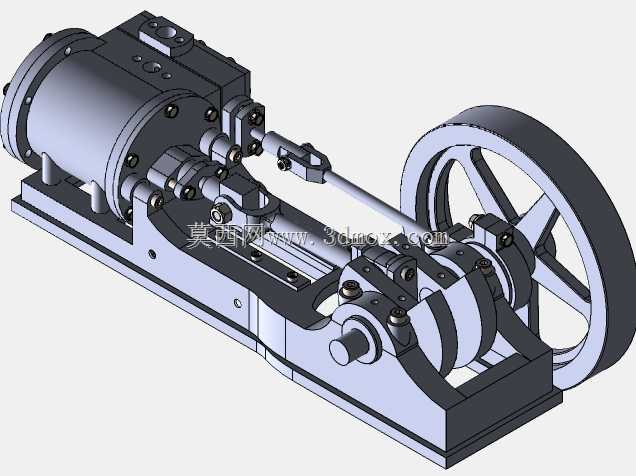

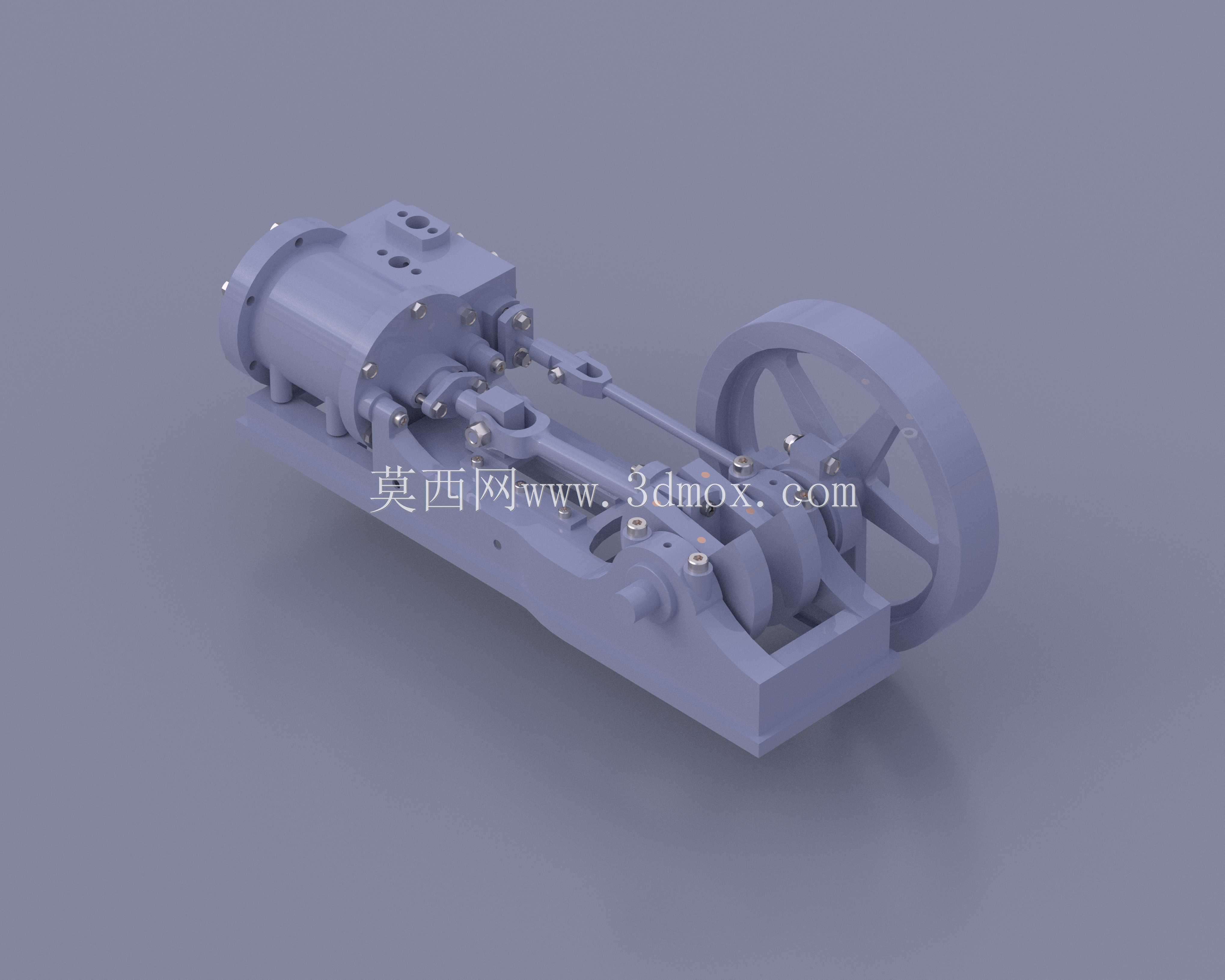

　　该结构呈现的是一台卧式单缸滑阀蒸汽机，整体采用气缸、滑阀室、连杆机构和飞轮同轴展开的布置方式，底座将运动部件与承压部件整合为一体，适合用于热能动力原理演示、机械传动课程实训以及小型复古动力装置的结构验证。设备的核心用途是把蒸汽压力能转化为旋转机械能：蒸汽经配气机构交替进入气缸两侧，推动活塞作往复运动，再通过活塞杆、十字头和连杆带动曲轴与飞轮连续回转。滑阀式配气是这一结构的关键特征，滑阀在阀室内随偏心机构联动，适时切换进汽和排汽通道，使活塞两侧获得有序压差。相比简单的单作用气缸，这种配气方式能够在活塞两个行程中都形成有效作功条件，运转连续性更好，也便于展示截止、膨胀和排汽的基本过程。从实际建模角度看，气缸体部分需要重点处理缸筒、端盖、

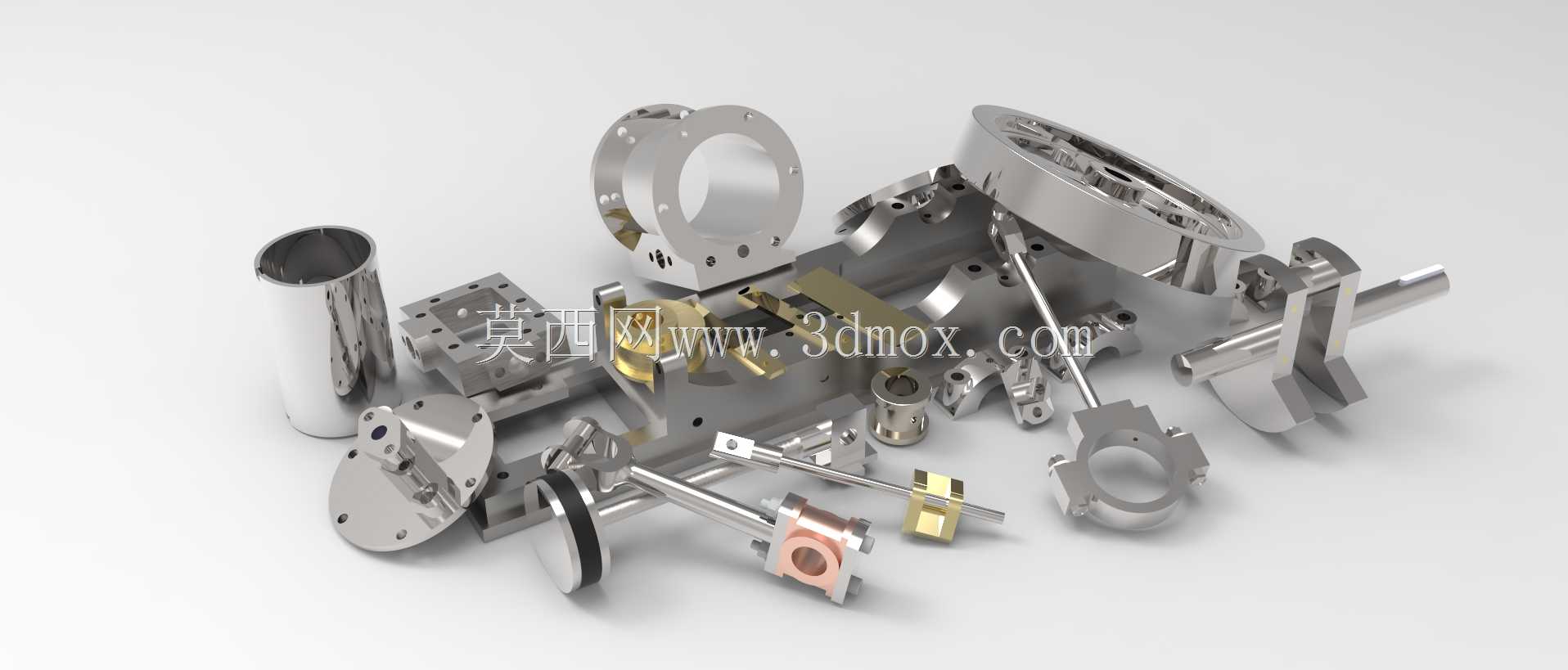

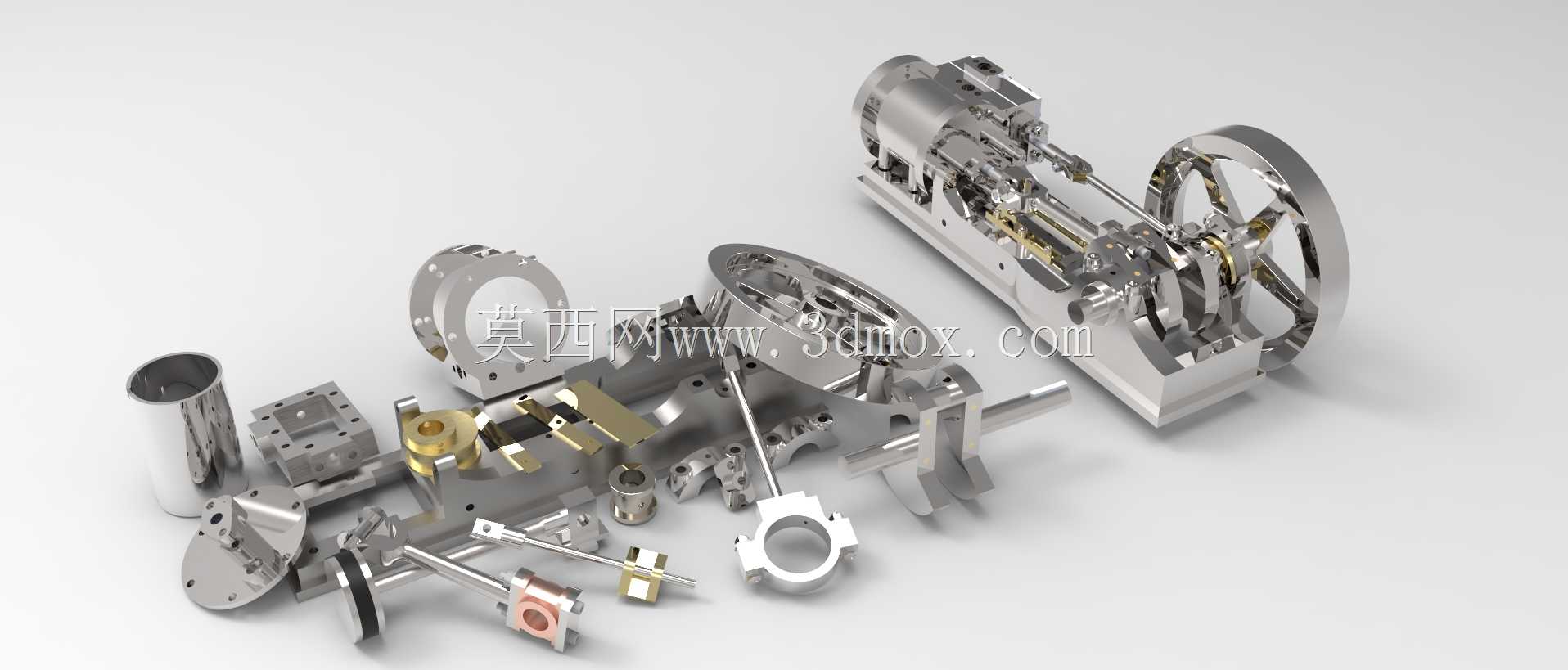

　　螺栓孔、阀室安装面以及汽道之间的位置关系。缸体与底座之间设置支撑脚，既保证承压壳体的刚性，也限制热态工作时的变形方向。端盖密封面、活塞杆穿出位置和阀杆配合区域都属于配合边界，建模时应保留清晰的同轴和对称关系，避免后续工程图中出现孔位错位。滑阀室位于气缸侧上方，内部气道与缸体壁面连通，外部需要留出阀杆行程空间和盖板安装面，这一部件不仅承担配气功能，也直接影响整机外观的机械层次感。运动转换机构由活塞杆、十字头滑块、连杆、曲柄销和飞轮组成。十字头沿底座导轨滑动，可降低活塞杆所受侧向力，使密封件工作条件更稳定；连杆两端分别与十字头销和曲柄销连接，长度比例决定活塞行程与曲柄半径的匹配关系。飞轮采用轮辐式结构，安装在曲轴端部，

　　其作用是储存曲柄越过死点时所需能量，并平缓单缸动力输出的脉动。底座上的主轴承座承担曲轴径向载荷，设计时需关注轴承孔与导轨面、气缸轴线之间的平行度，否则在装配和运动仿真中容易出现卡滞。外形与安装边界方面，整机长度主要由气缸轴向尺寸、活塞杆伸出长度、连杆摆动范围和飞轮直径共同决定；高度方向的最高点通常出现在飞轮外缘或滑阀室上部；宽度则受气缸外径、阀室外凸尺寸和飞轮厚度约束。底座底面应视为安装基准面，地脚孔位置需要避开内部筋板和轴承座螺栓，周边留出扳手空间。飞轮外侧要保留安全距离，连杆运动区域不得与底座、气缸支撑或管路发生干涉。若用于教学展示，可在进汽口、排汽口、滑阀室和曲轴端设置明显的装配参考面，方便剖切展示内部气道和运动关系；

　　若用于小型样机制作，则还需进一步核对密封件沟槽、轴瓦间隙、螺栓规格以及润滑点位置。该模型在结构表达上突出了经典蒸汽机的几个典型要素：卧式气缸布局、滑阀配气、十字头导向、曲柄飞轮输出和整体铸造式底座。它能够帮助设计者理解往复式热机从直线运动到旋转运动的转换路径，也可作为阀门正时、连杆曲线、飞轮惯量布置和机架刚性分析的练习对象。建模过程中，应优先建立气缸轴线、曲轴中心线和导轨对称面三个基准，再围绕这些基准完成壳体、运动件和紧固件的细节，这样既能保证装配逻辑清楚，也便于后续调整行程、缸径和飞轮尺寸。
