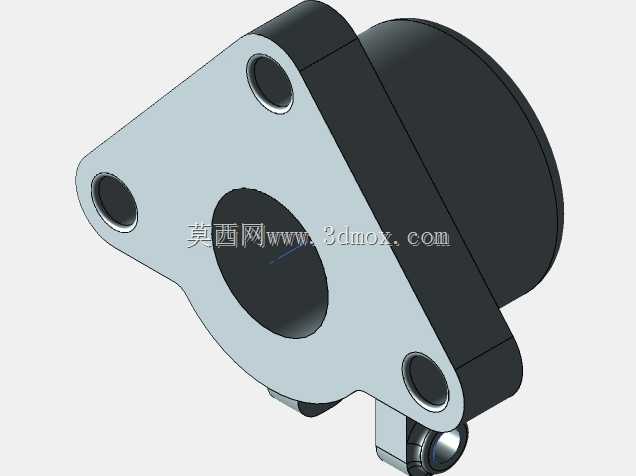

这类带三孔法兰的传感安装结构,常见于自动化产线的位置确认、工件到位检测、行程限位以及小型执行机构反馈回路。实际装机时,前端圆形腔体用于容纳传感元件本体,后侧黑色壳体可保护内部电路板或接插部位,下方出线结构则为线缆弯折与固定预留空间,避免设备运行中因拖拽、振动造成接点松脱。三孔安装面并非随意布置:中间大孔用于检测光路或感应面通过,三个小孔围绕中心形成稳定支撑,在有限板厚条件下既能限制转动,又能降低单件加工面积。与两孔安装相比,三孔布局在受侧向力时更不容易出现微动磨损;与四孔方案相比,它对安装孔位公差更宽容,现场配钻或更换备件时更省时间。设计这类基座时,首先要明确传感头的装入深度与定位台阶。前端金属面承担安装基准作用,
平面度直接影响检测距离重复性;若表面翘曲,传感器锁紧后会产生偏斜,导致对射或反射信号不稳定。腔体直径需与元件外径形成合理配合,过松会造成传感头晃动,过紧则增加装配难度,也可能在温差变化时挤压外壳。后侧包覆部分不必追求完全封闭,重点在于遮挡切屑、冷却液飞溅和灰尘,同时给接头插拔留出手指操作空间。从安装边界看,三角形法兰外缘决定了最小布置空间。布局时不能只看投影轮廓,还要考虑螺栓头部或螺母所需的扳手空间,以及线缆从下方引出后的弯曲半径。若安装在薄板或型材上,应核对法兰背面与支撑面的贴合范围,避免只有局部接触而在紧固后产生应力集中。中间检测孔的孔径要大于传感头有效视场,孔壁不宜形成反光或遮挡;在强光电、焊渣或粉尘环境中,
还可在此基础上增加护套或吹扫通道。结构功能上,金属法兰负责刚性定位,后部壳体负责防护与走线,二者组合后形成一个可独立更换的检测单元。维护时松开三颗紧固螺钉即可整体拆下,不必大范围拆解周边机构。对于需要频繁调整检测位置的工位,这种形式比直接把传感器拧入机架更可靠,因为螺纹反复调整容易磨损失圆,而法兰孔位一旦确定,重复装回的一致性更好。建模过程中,应优先建立安装面与检测中心轴线的关联,所有孔位、腔体和出线方向都围绕该轴线展开。法兰厚度要结合螺栓规格和材料强度确定,太薄会在锁紧时下陷,太厚则增加重量与占用空间。下方出线槽边缘需做圆角处理,防止尖锐棱边割伤线缆;壳体与法兰结合处应预留定位止口,保证装配后同轴度。若用于高速运动部件,
还要评估整体质量分布,避免因悬伸过长产生附加振动。在输送线、分拣机构、夹具检测和包装设备中,这类基座往往安装在机架侧面、挡板下方或气缸两端,用来感知工件是否到达、夹爪是否闭合、推料是否退回。它的价值不在于外形复杂,而在于把敏感元件可靠固定在确定的空间点上,并让安装、防护、接线三者在狭小区域内取得平衡。工程选型时,应结合传感器外径、检测方向、出线方式和周边紧固件空间核对模型,再根据现场环境决定是否增加密封、遮光或防碰撞结构。
