260mm重载实心橡胶行走轮

　　这款直径260mm的行走轮，在重载移动设备的轮系选型里属于中等偏承载级别的部件，日常在厂区周转平板车、小型AGV转运底盘、重型工具柜、工业设备移动基座这类场景中十分常见。不同于轻型家具脚轮的薄壁结构，该轮采用实心橡胶胎体搭配金属轮毂的组合，从结构根源上规避了充气轮爆胎、慢撒气的故障风险，在有切屑、焊渣、地面细小金属杂物的车间环境里，也能保持稳定的行走性能，不会因为胎面被尖锐物刺穿而停机。

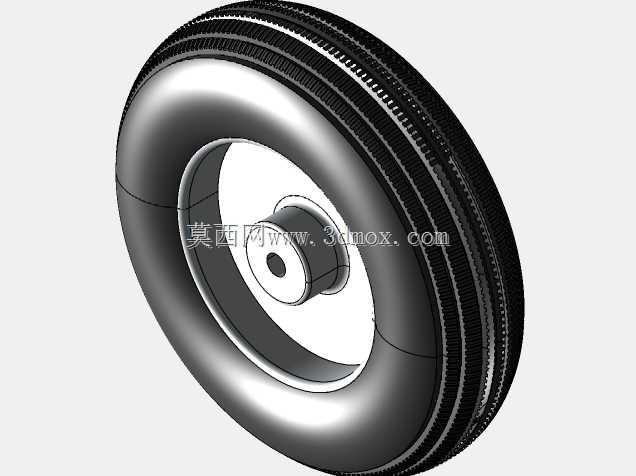

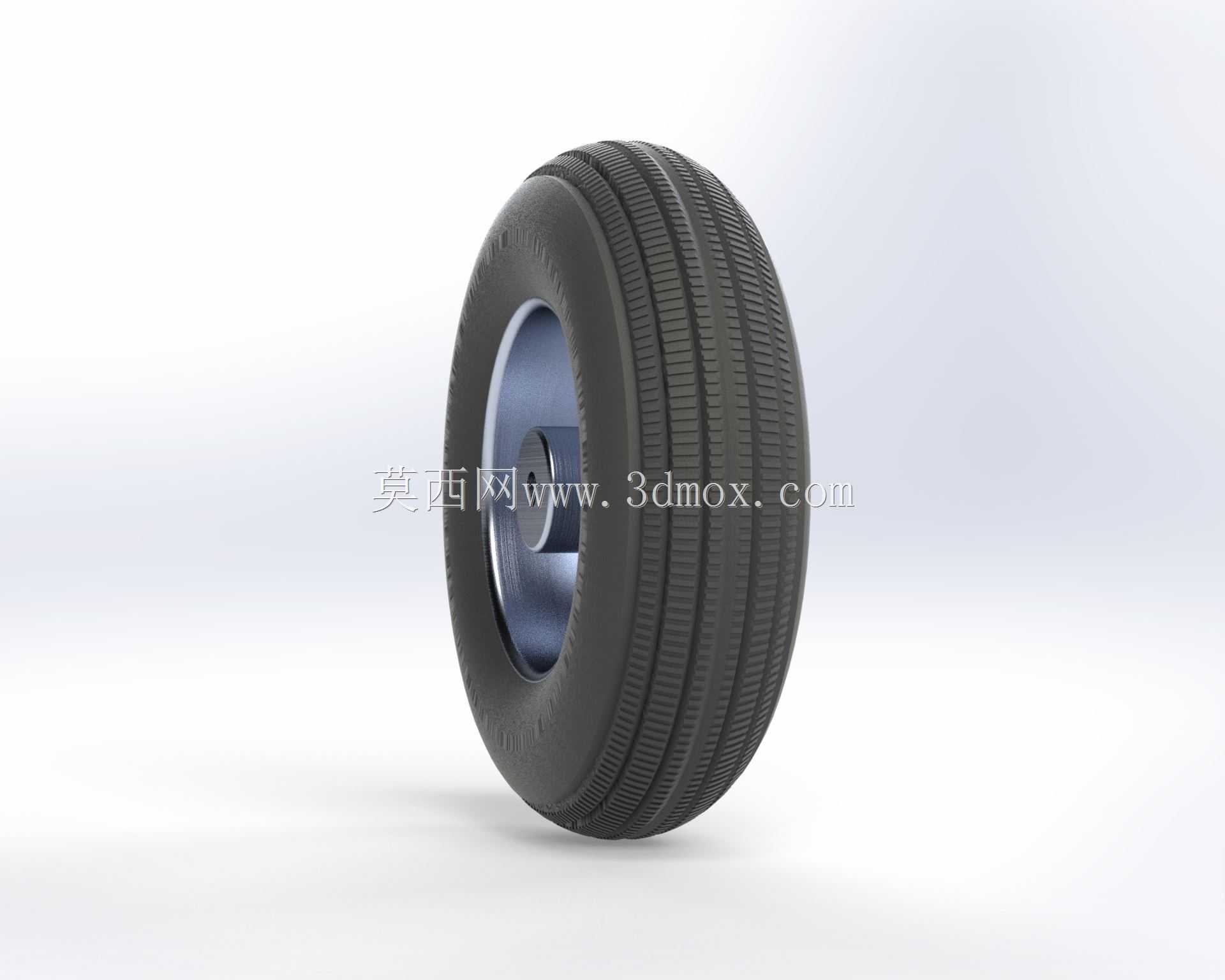

　　从实际使用维度拆解，胎面设计了多道环形沟槽，这些纹路并非装饰结构：一方面在光滑环氧地坪、水磨石地面行走时，环形槽可以打破胎面与地面的真空吸附效应，大幅降低推行时的粘滞阻力；另一方面在有少量油污、积水的地面，沟槽可以临时容纳介质，提升胎面与地面的接触摩擦力，避免设备起步、制动时出现打滑侧移。胎体橡胶的硬度经过匹配，既不会因为过硬导致行走颠簸、损伤地面涂层，也不会因为过软造成长期重载下胎体永久变形，静置停放数月后也不会出现局部压痕失圆的问题。

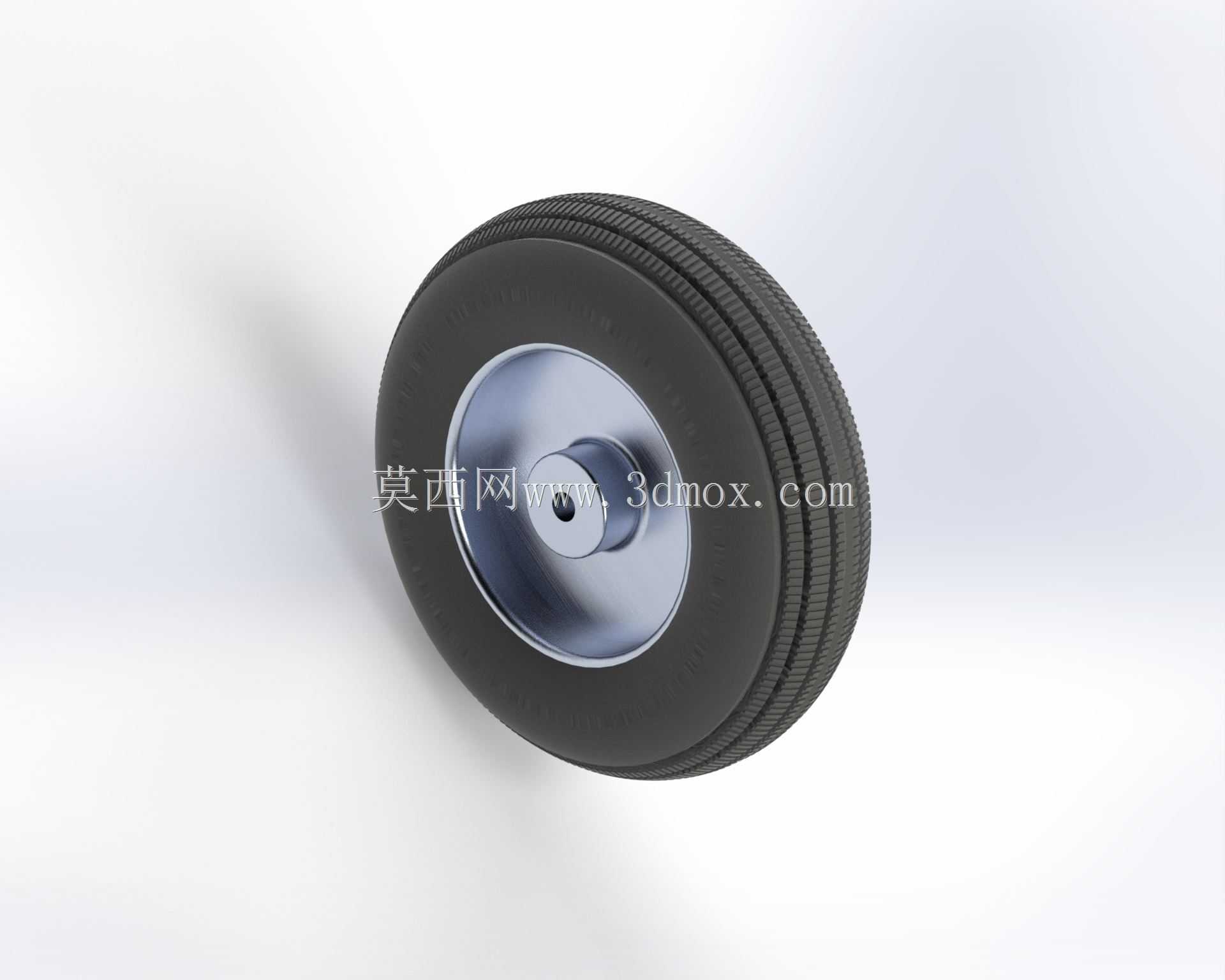

　　金属轮毂采用中心沉孔加端面定位的安装结构，中心孔用于穿过轮轴，轮毂内侧的沉台可以匹配对应规格的轴承或者轴套，保证轮体转动时的同轴度，避免高速推行时出现轮体偏摆、轮轴受交变弯矩断裂的问题。轮毂与橡胶胎体之间采用嵌入式结合结构，金属轮毂外缘设置有止退沟槽，橡胶硫化时嵌入沟槽内部，长期重载滚动、反复启停的工况下，不会出现橡胶胎体与金属轮毂滑脱、相对转动的致命故障。

　　设计这款轮组的三维结构时，首先要锁定的边界是260mm的外径，这个尺寸直接决定了设备的离地高度，在做底盘布局时，轮体安装后底盘下方的预留间隙需要覆盖轮体半径加上安装座的高度，避免过坎时底盘底部磕碰地面。轮体的宽度方向尺寸也需要同步校核，两侧需要预留轮架侧板的安装空间，同时要保证轮体转动时不会和轮架、底盘下方的布线、管路发生运动干涉。

　　轮轴的配合公差需要重点考量，轮毂中心孔与轴承外圈采用过渡配合，轴承内圈与轮轴采用过盈配合，整套转动副的公差链需要在建模时完整装配验证，避免出现公差累积导致轮体转动卡滞。很多新手设计师在做轮系建模时，只绘制轮体的外观曲面，忽略了内部轴承安装位、轴端挡圈槽的结构细节，导致后续出工程图时无法直接指导加工，这款轮体的模型完整还原了轮毂内部的安装腔体、端面固定孔位，结构设计人员可以直接将其调入移动底盘的装配体中，直接匹配轮架、轮轴、紧固件的尺寸，不需要二次测绘轮体轮廓。

　　在不同的工况下，这款轮体的适配性也有足够的冗余：如果是用于人力推行的平板车，搭配普通的滚珠轴套就能满足低转速、间歇转动的使用需求；如果是用于动力驱动的AGV底盘，只需要在轮毂中心预留键槽或者联轴器连接位，就能将轮体直接和驱动电机的输出轴连接，不需要额外定制轮体。胎面的橡胶材质也可以根据使用场景调整，比如防静电车间可以选用导电橡胶，户外路面使用可以选用耐磨耐老化的天然橡胶，模型里的胎体结构可以直接复用，只需要更改材质参数即可完成适配。

　　从安装边界来看，轮体两侧的端面需要和轮架侧板保留1到2毫米的轴向间隙，这个间隙既不能过大导致轮体轴向窜动，也不能过小导致受热膨胀后轮体和侧板摩擦卡滞。轮轴的两端需要设置轴用挡圈或者锁紧螺母，限制轮轴的轴向位移，同时要保证轮体转动时，轴向定位件不会和轮毂端面发生摩擦。在做整机的受力仿真时，轮体的承载点位于胎面与地面的接触线，载荷通过胎体传递到轮毂，再通过中心轴承传递到轮轴，最终分散到整个底盘框架，模型的结构完全按照真实受力路径构建，仿真分析时可以直接赋予对应材料属性，得到准确的应力、变形结果。
