多规格六角内外螺纹连接支柱

　　这类六角支柱常见于各类传感器安装、检测治具板层固定、小型仪器内部堆叠以及自动化设备的局部支撑场景。实际选型时，工程师往往先确认被连接件的厚度、所需支撑高度、安装空间以及受力方向，再决定采用外螺纹端直接拧入基体，还是通过内螺纹端配合螺钉完成锁紧。支柱中段保留六角外形，并非单纯出于外观考虑，而是为标准扳手提供明确夹持面，使装配时能够施加稳定扭矩，避免圆柱件在拧紧过程中跟转或打滑。

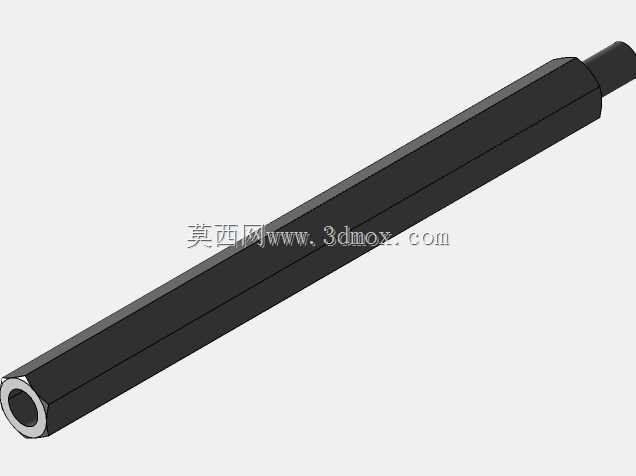

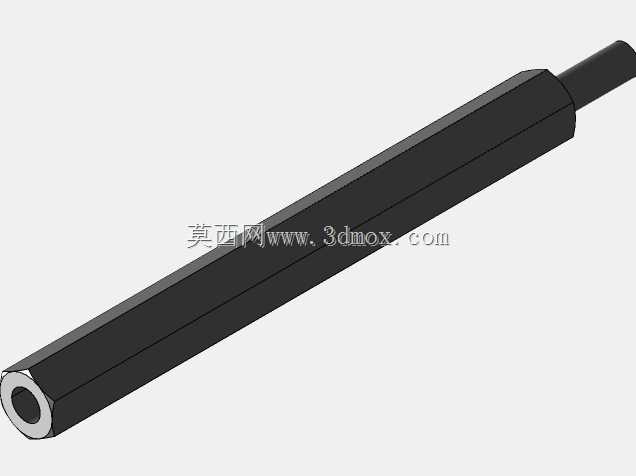

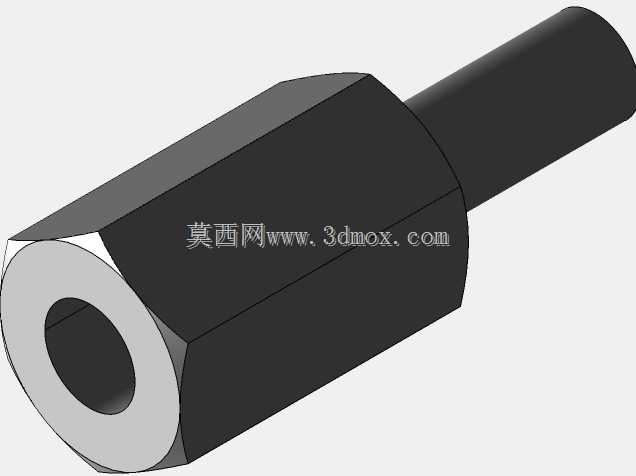

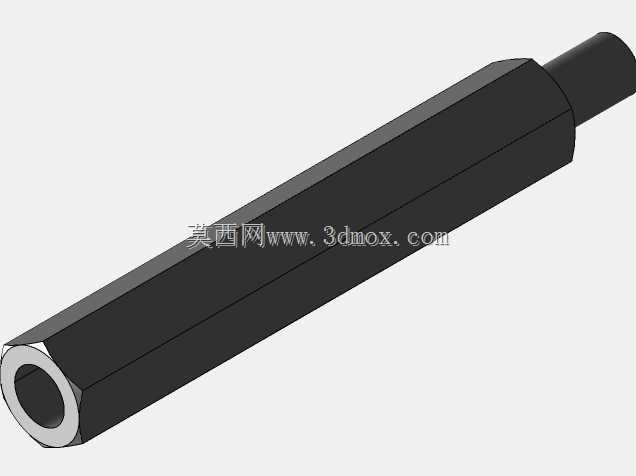

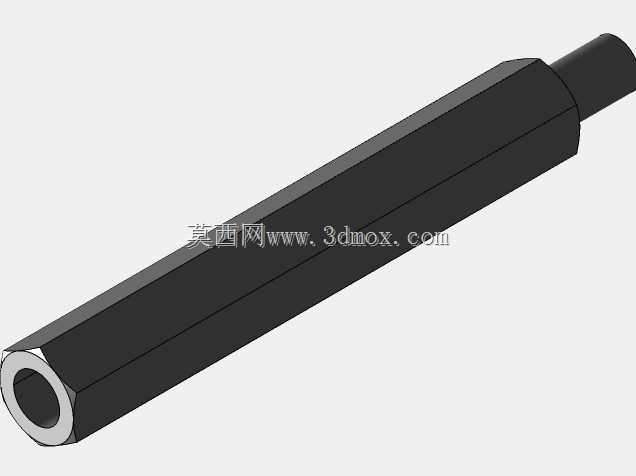

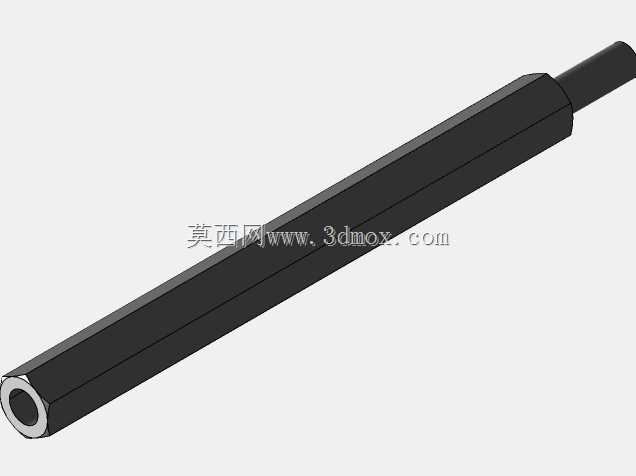

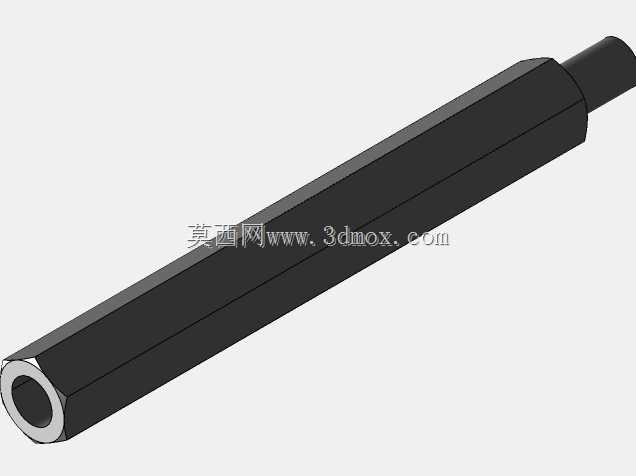

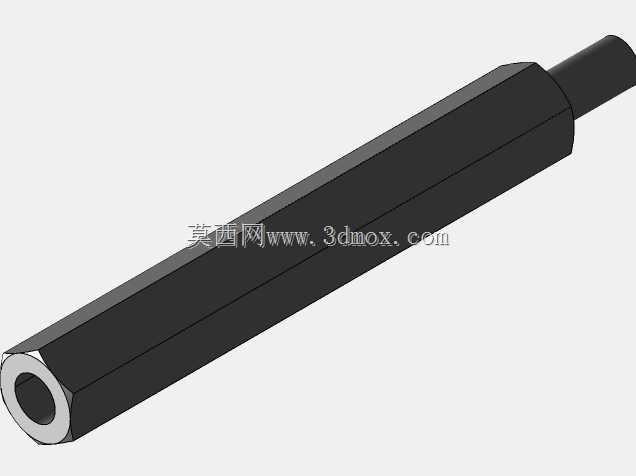

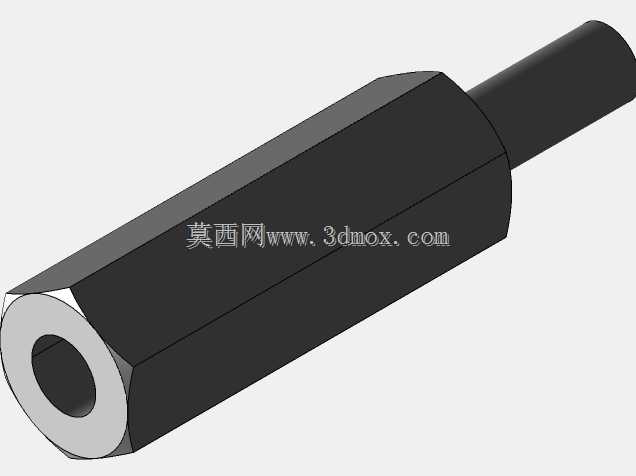

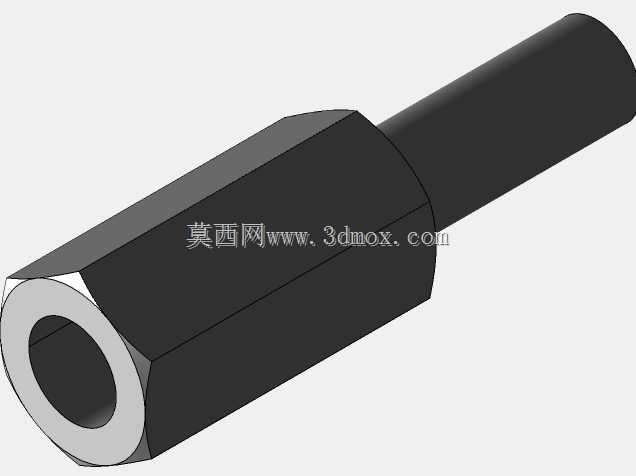

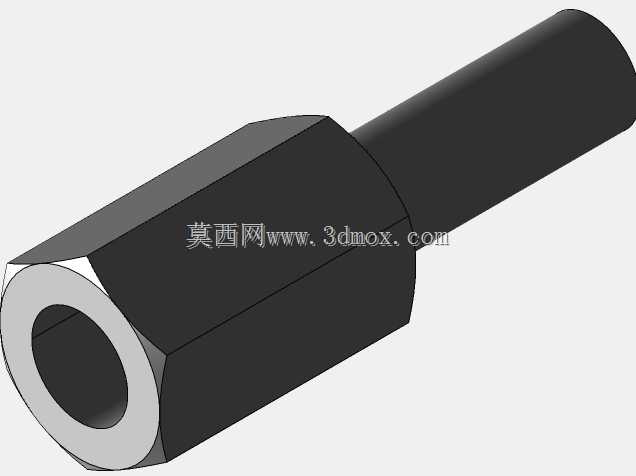

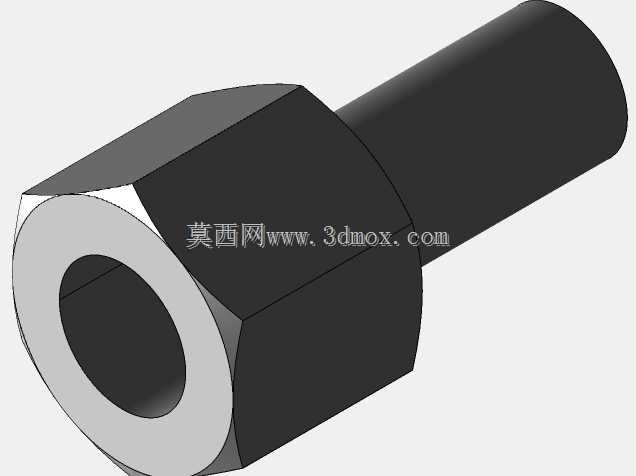

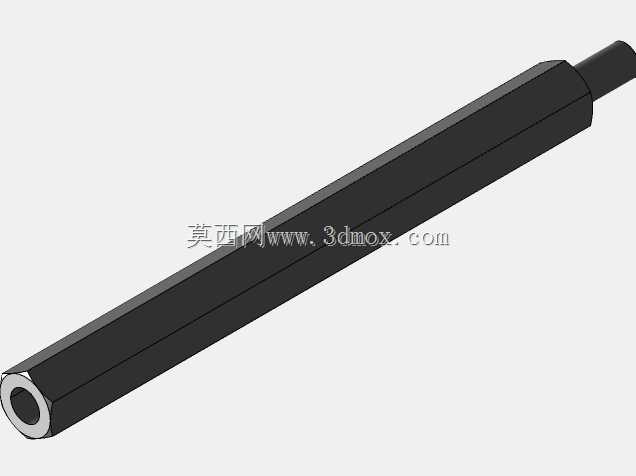

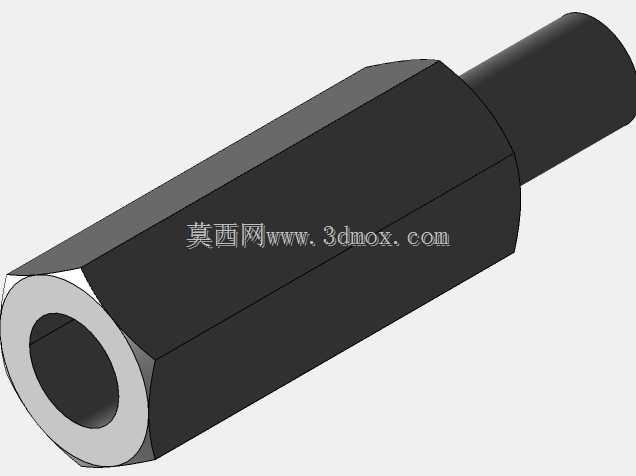

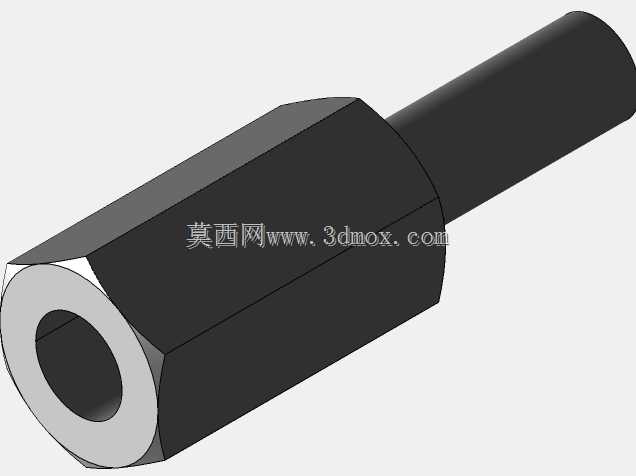

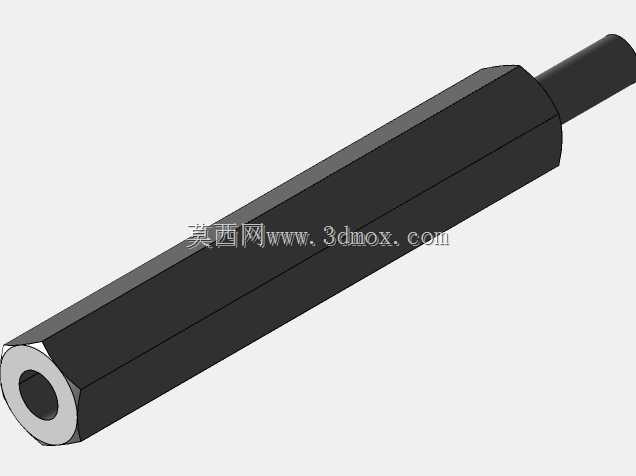

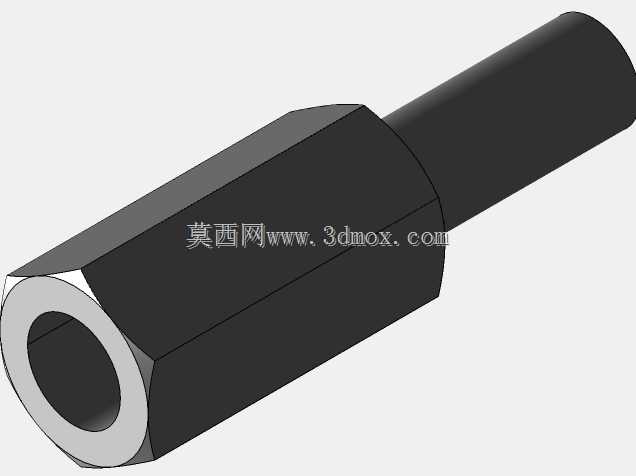

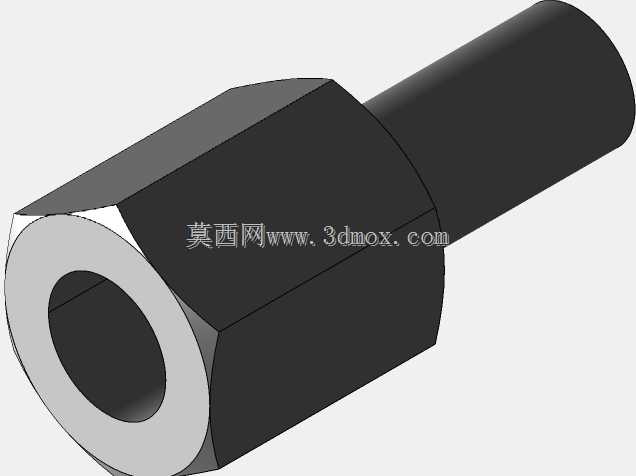

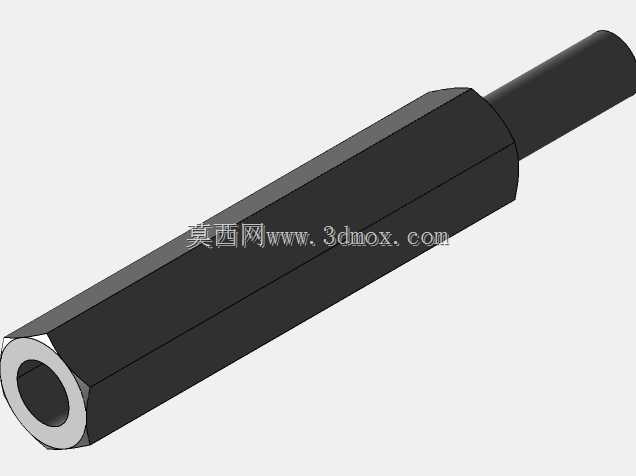

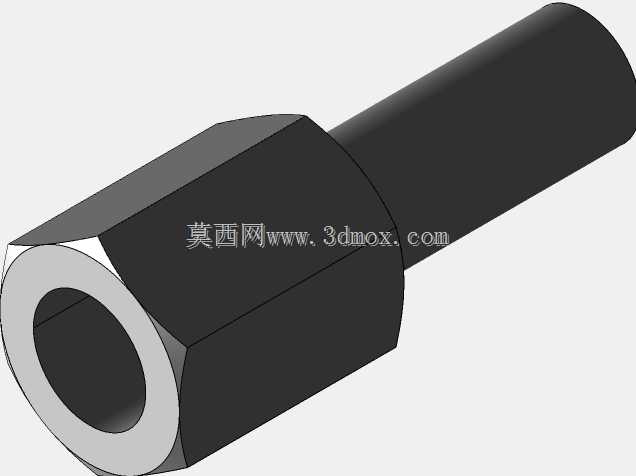

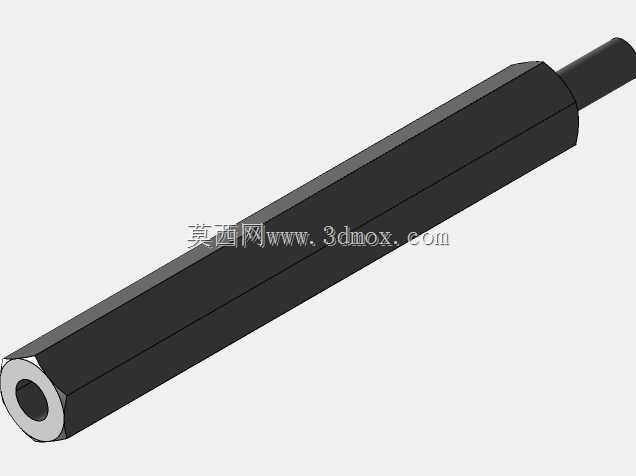

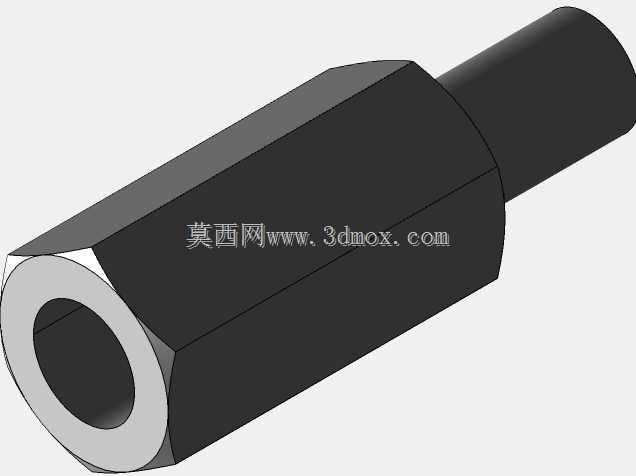

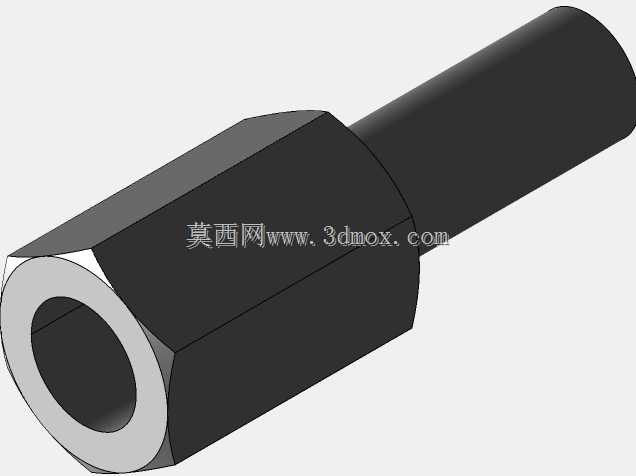

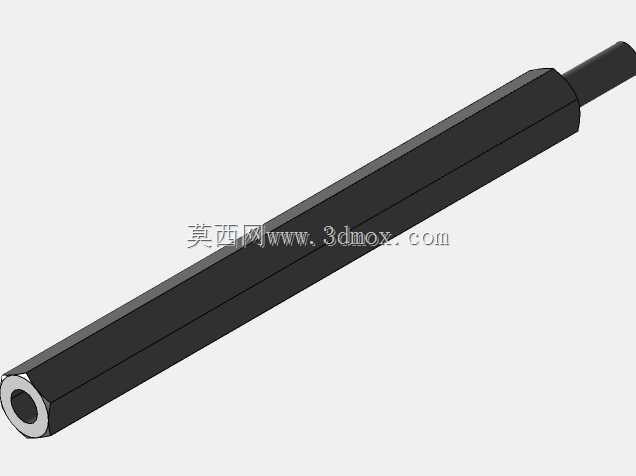

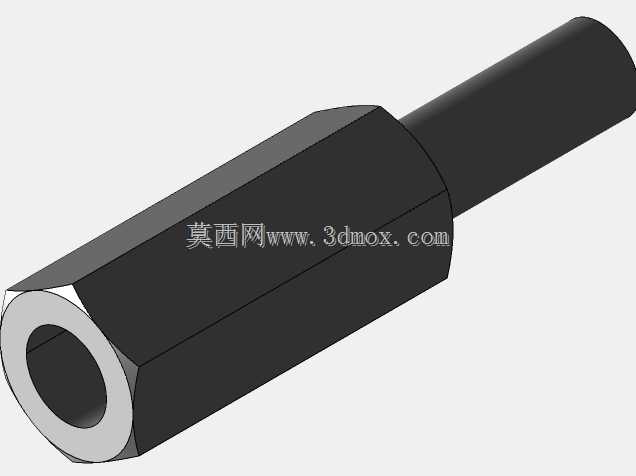

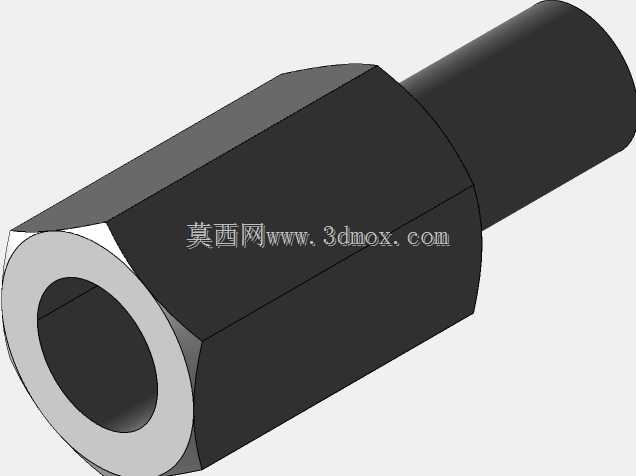

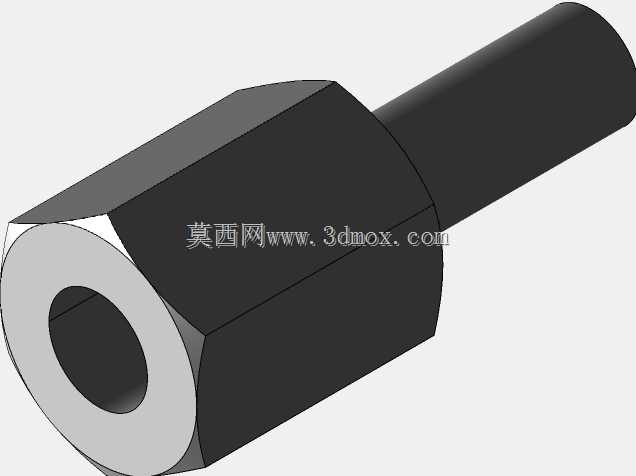

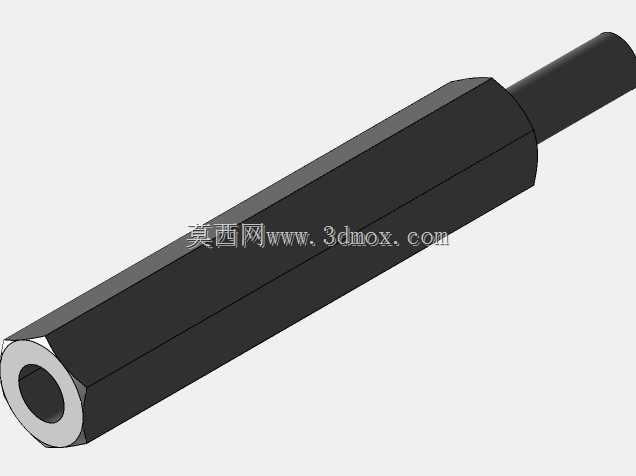

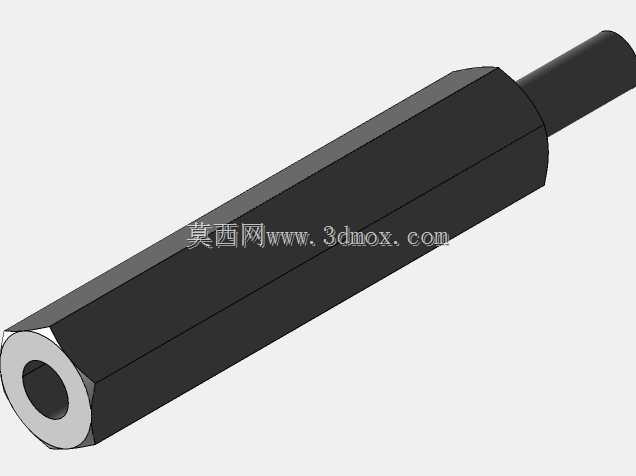

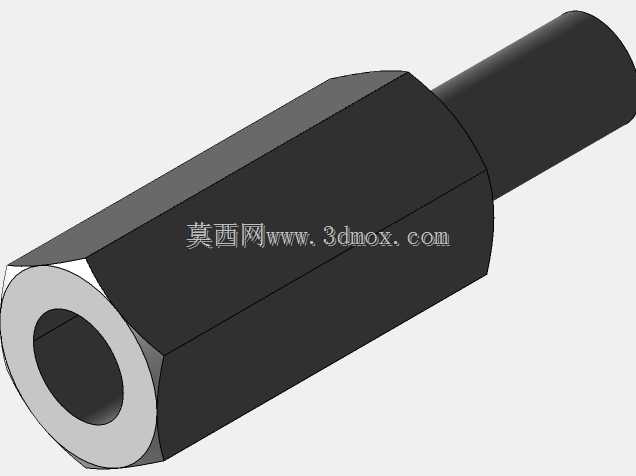

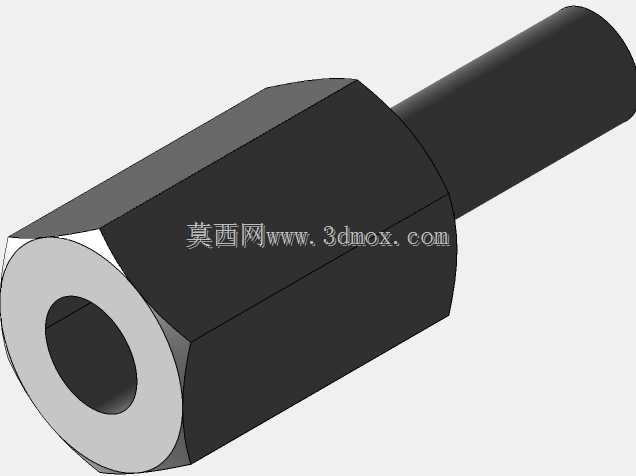

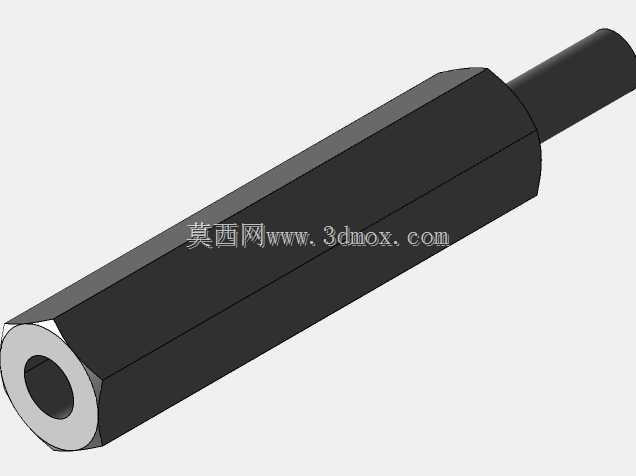

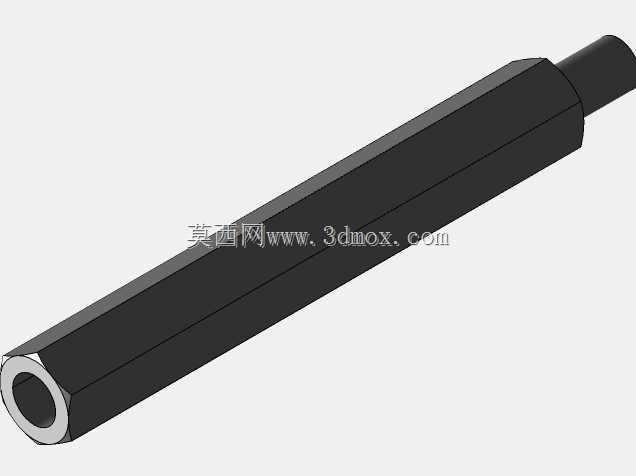

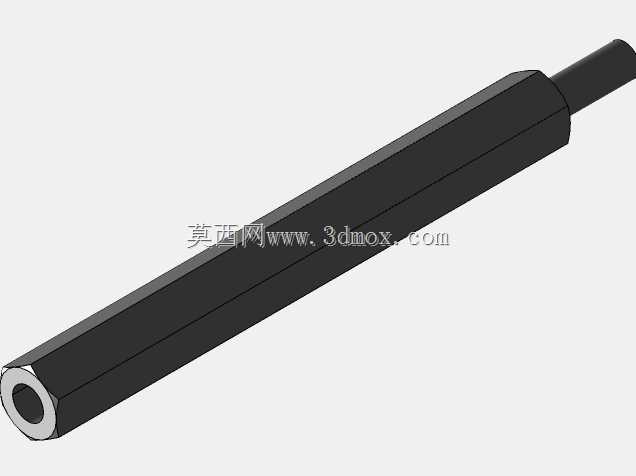

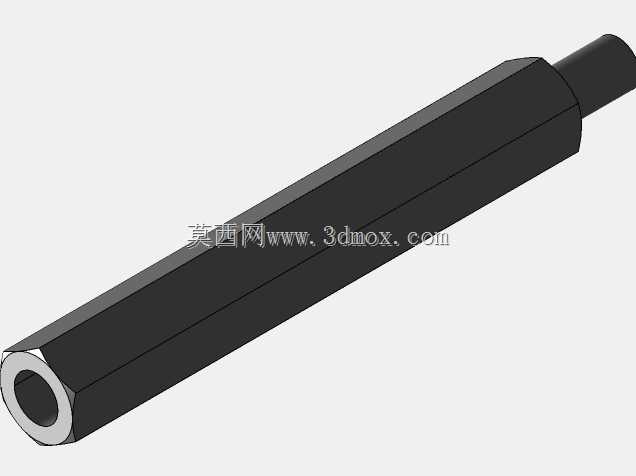

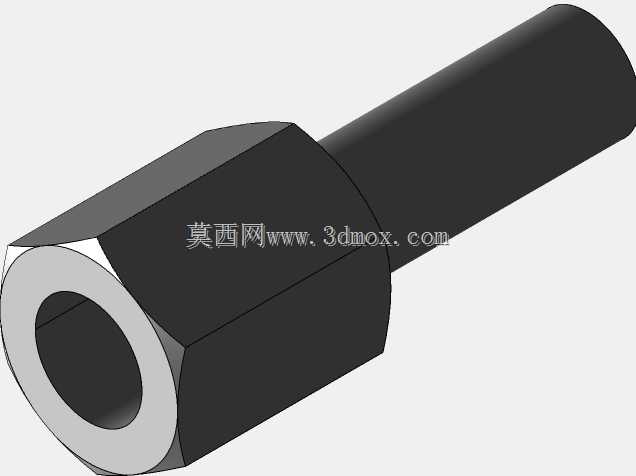

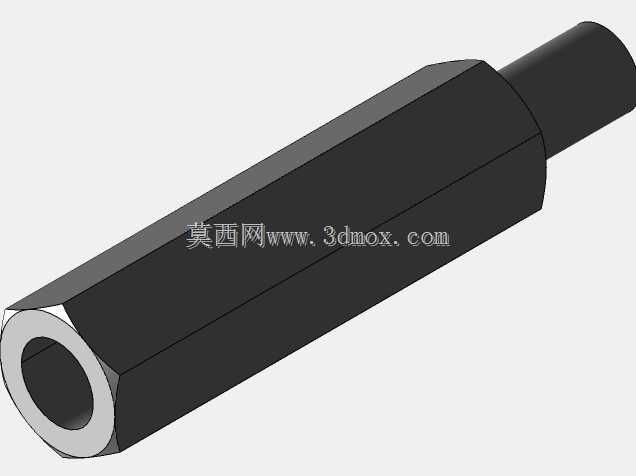

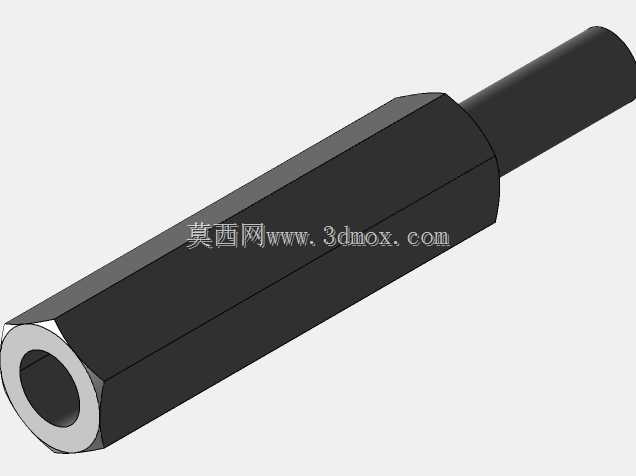

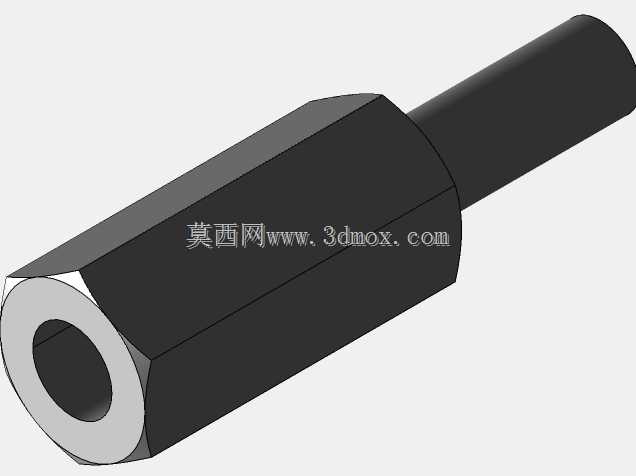

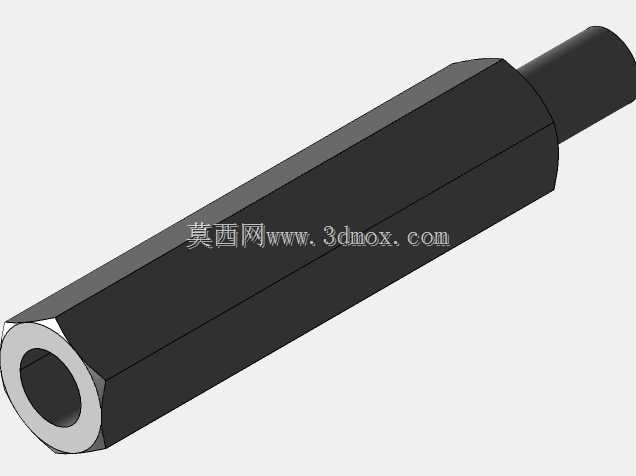

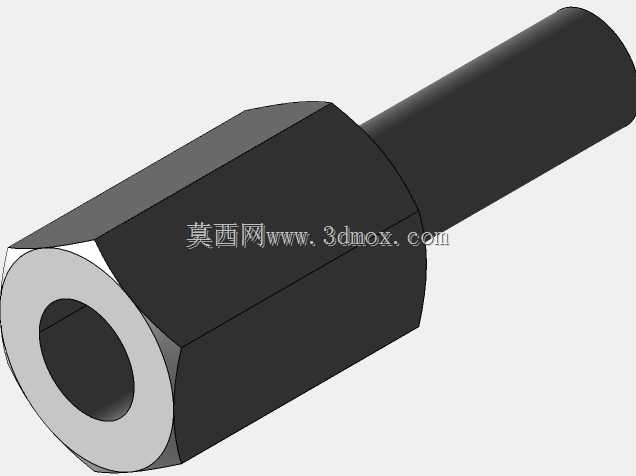

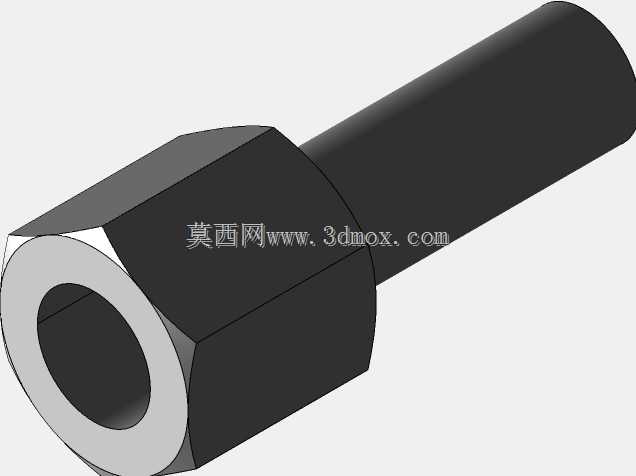

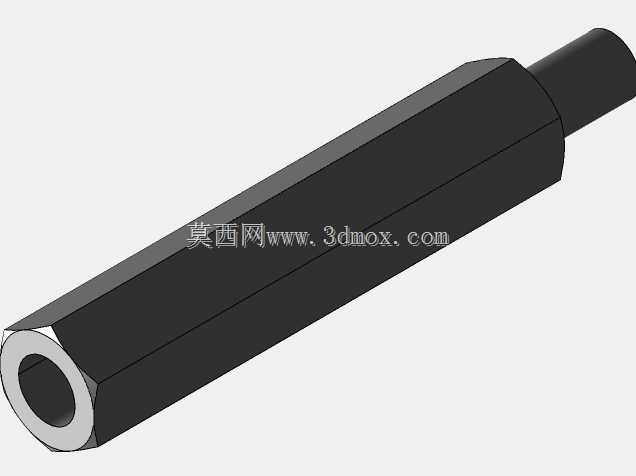

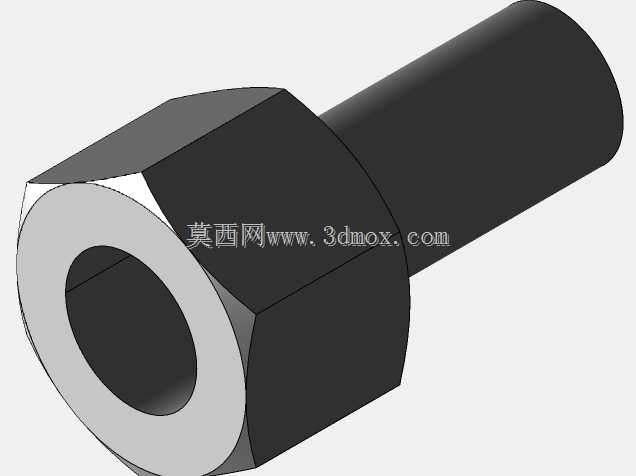

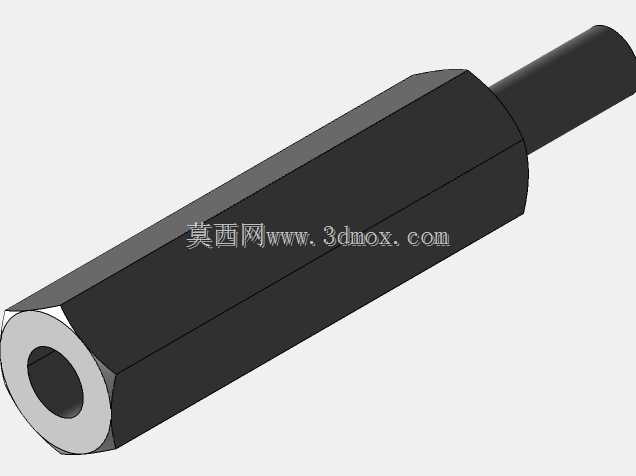

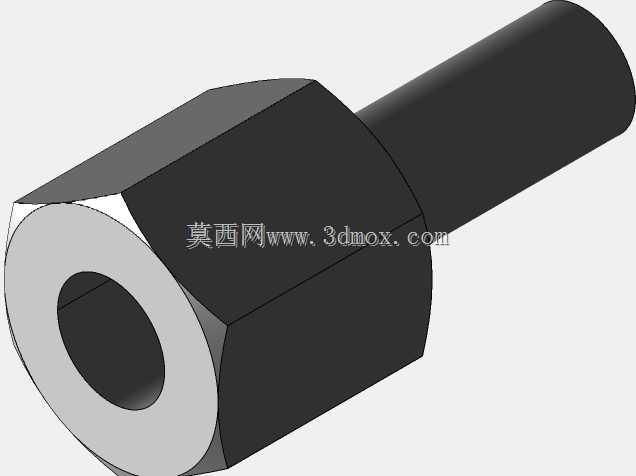

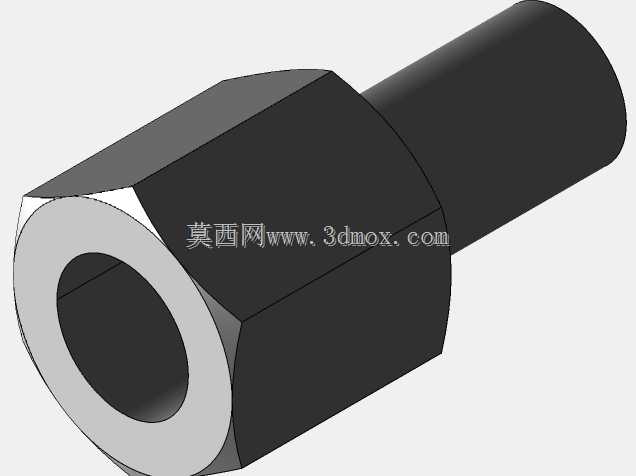

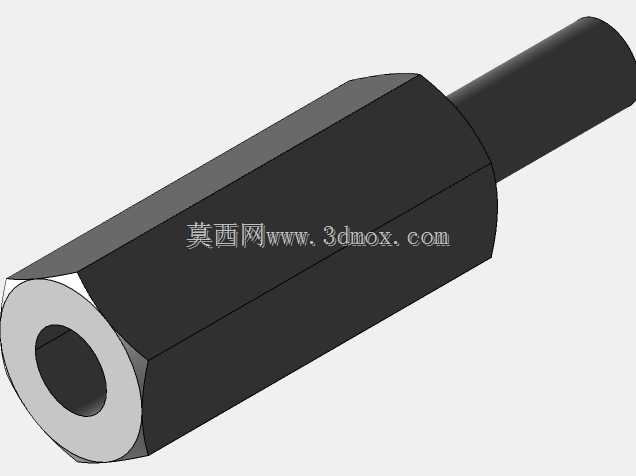

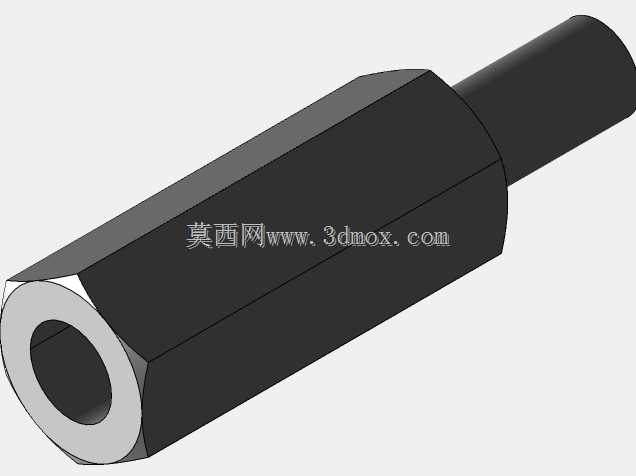

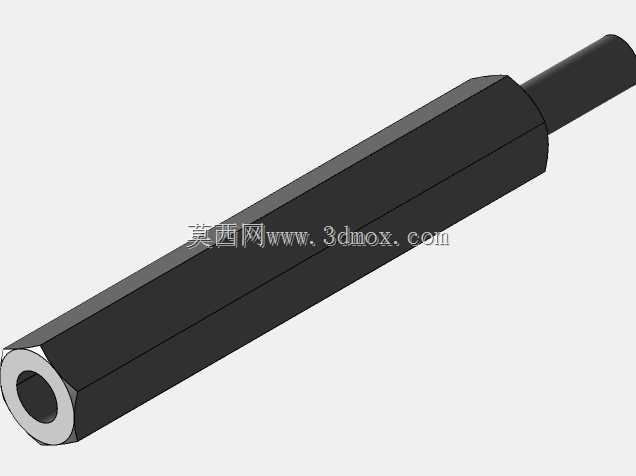

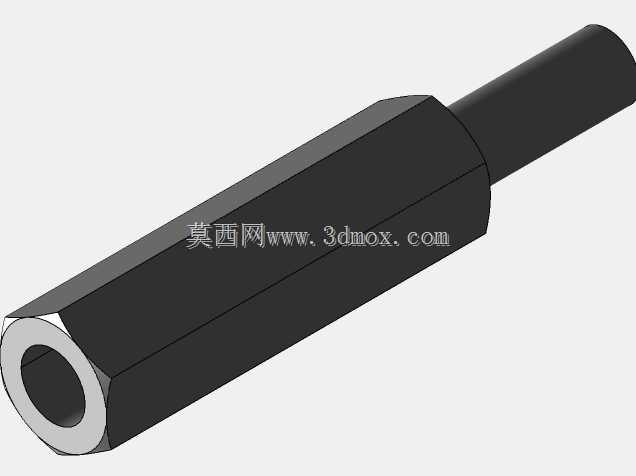

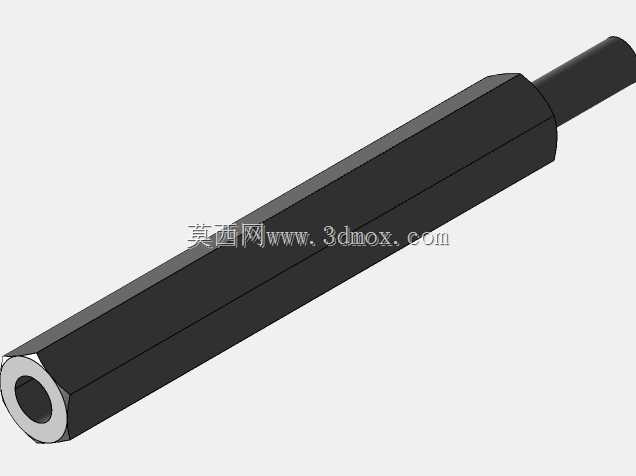

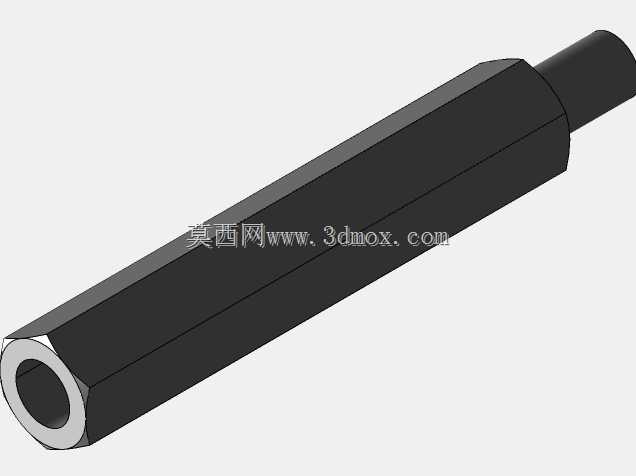

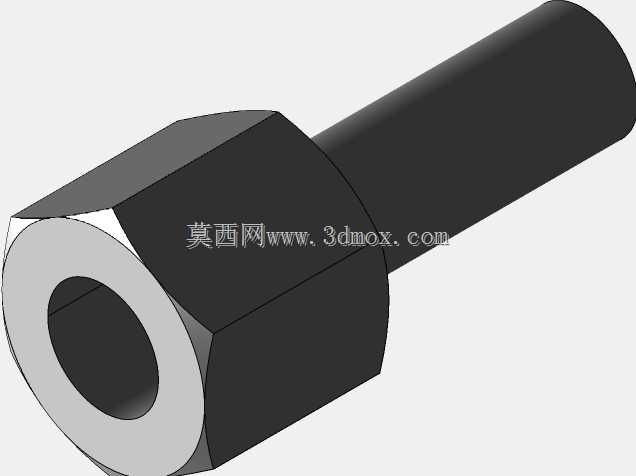

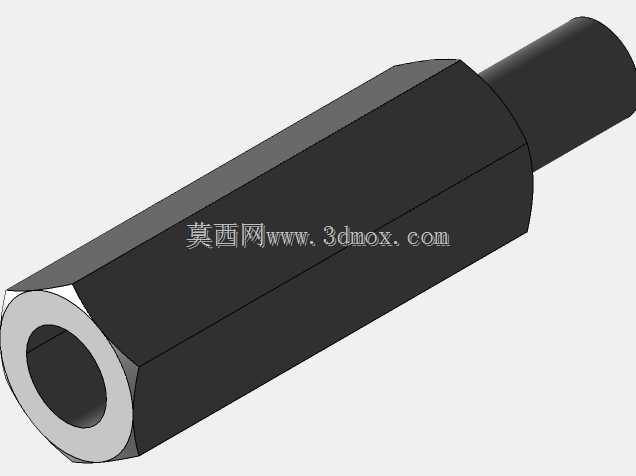

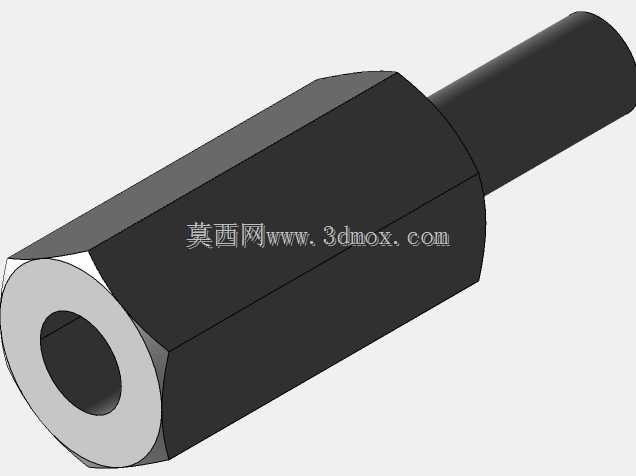

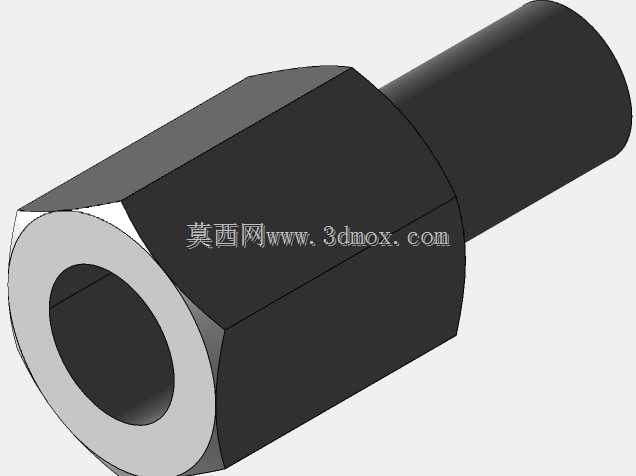

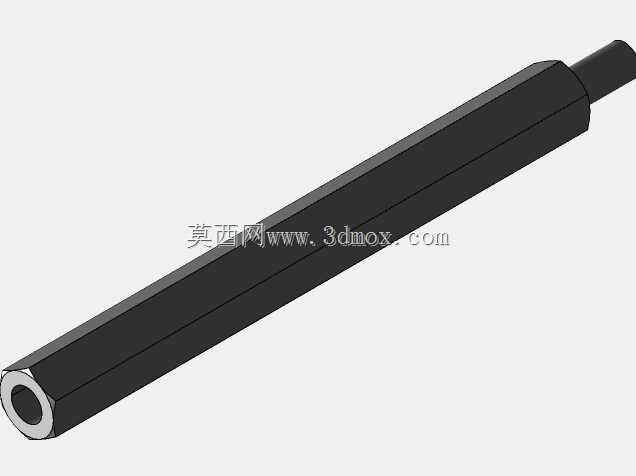

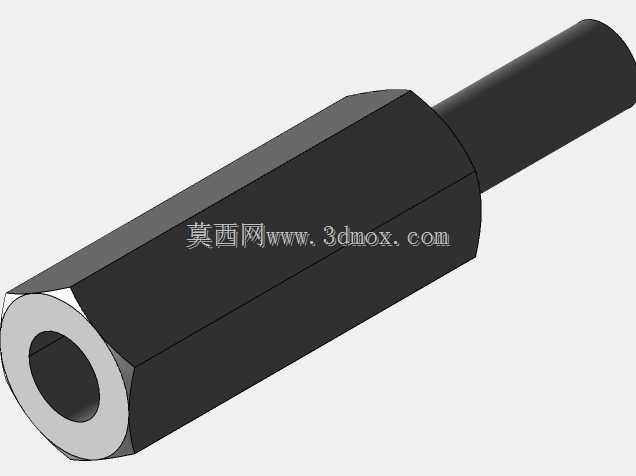

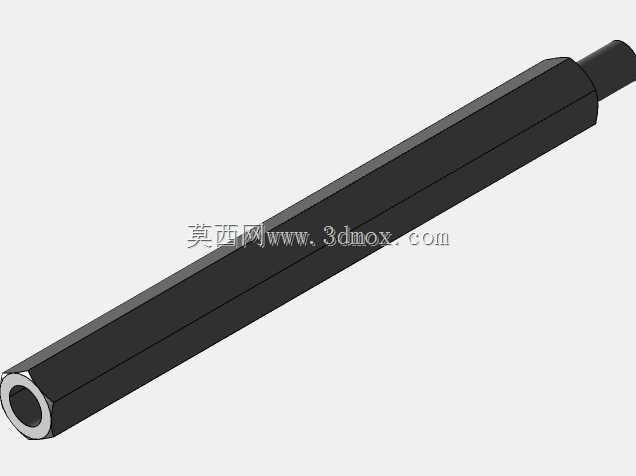

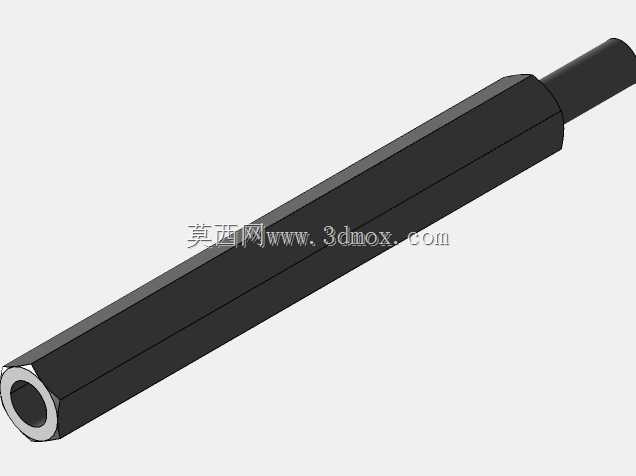

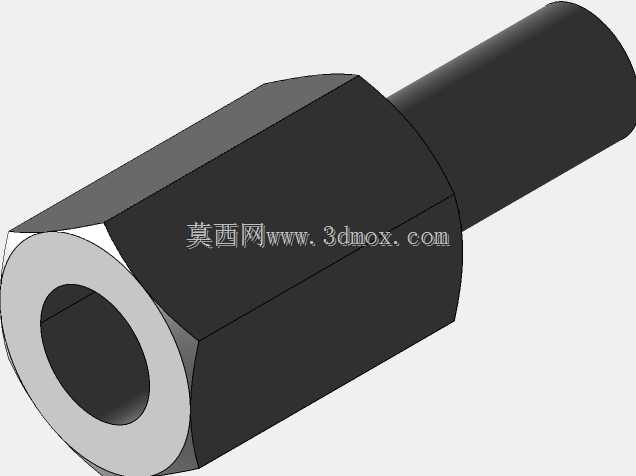

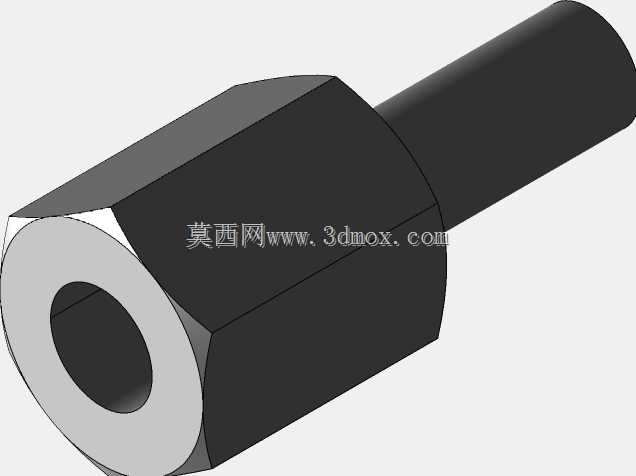

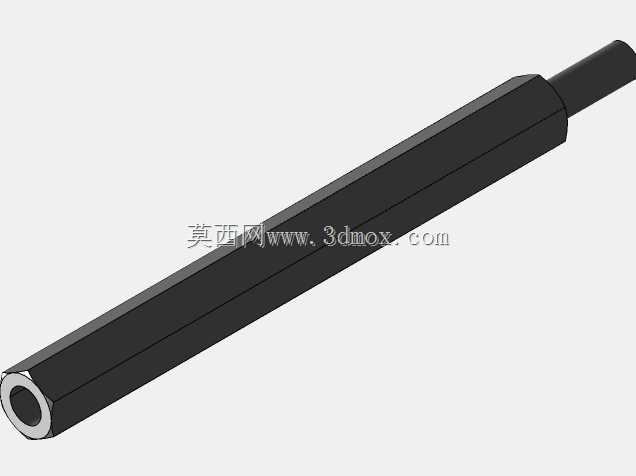

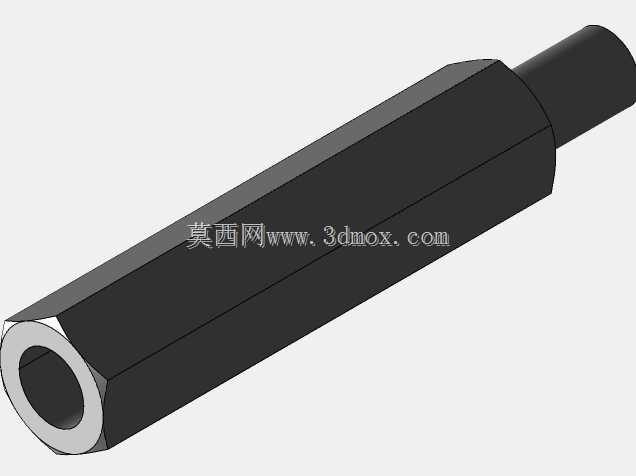

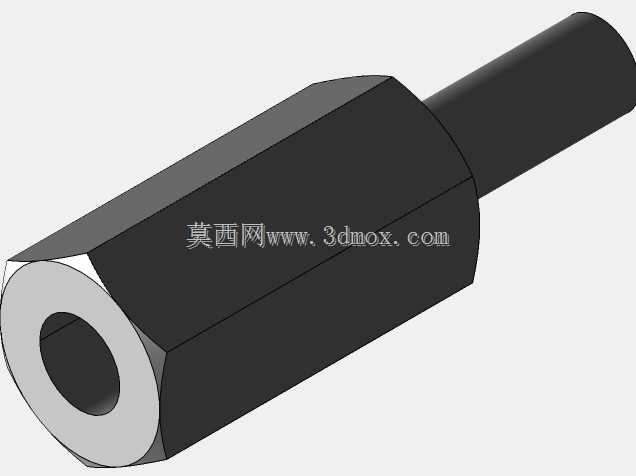

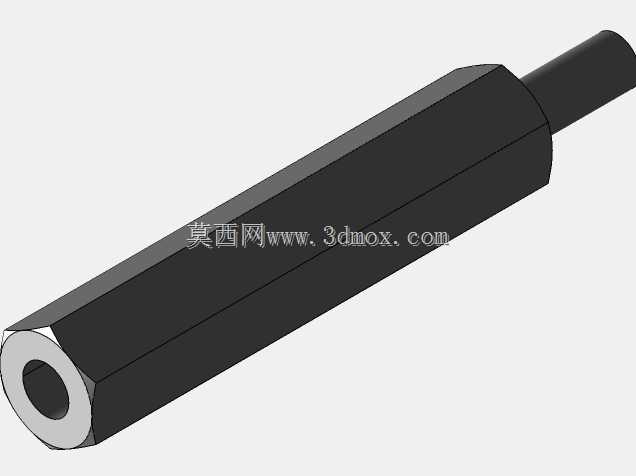

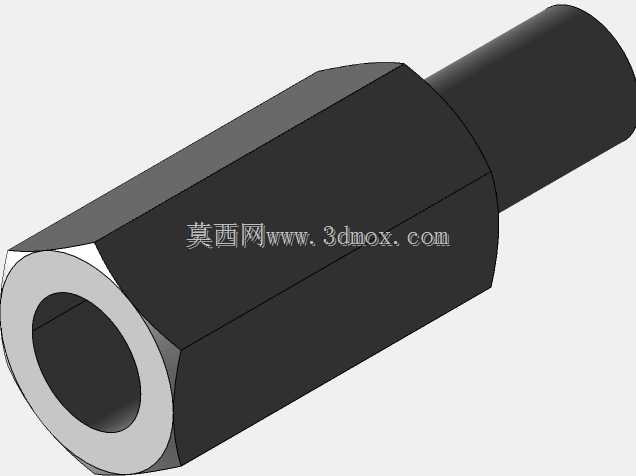

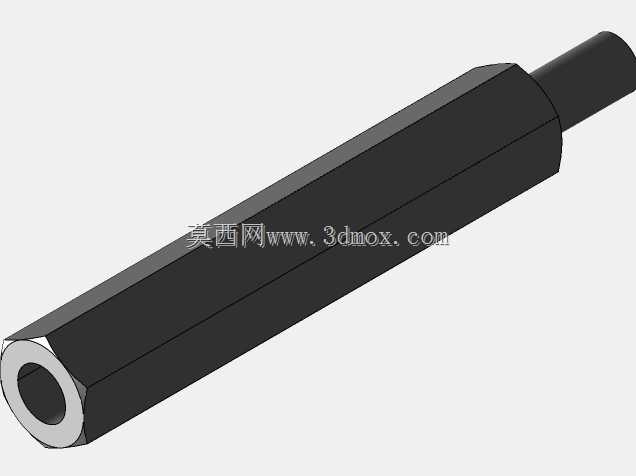

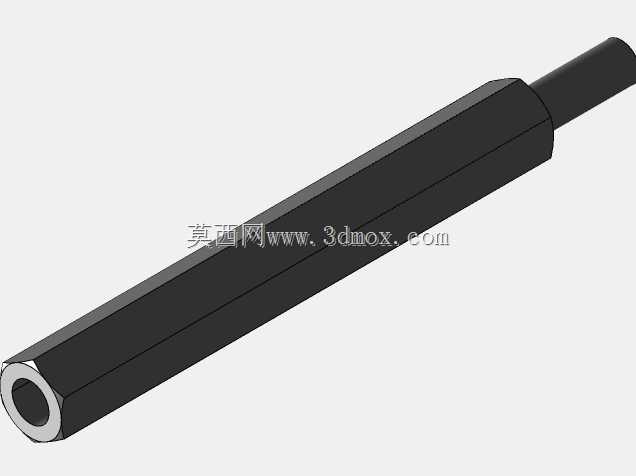

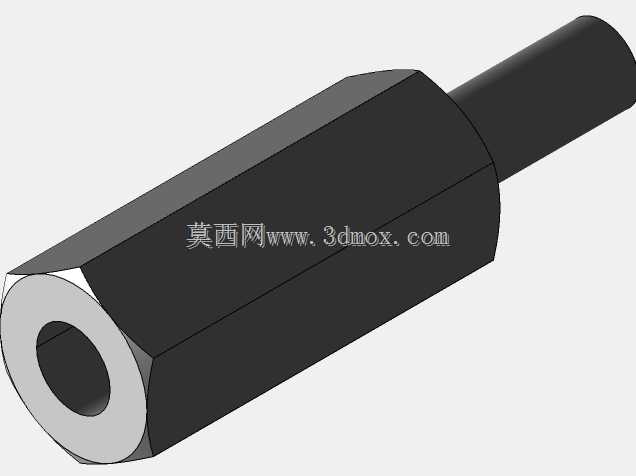

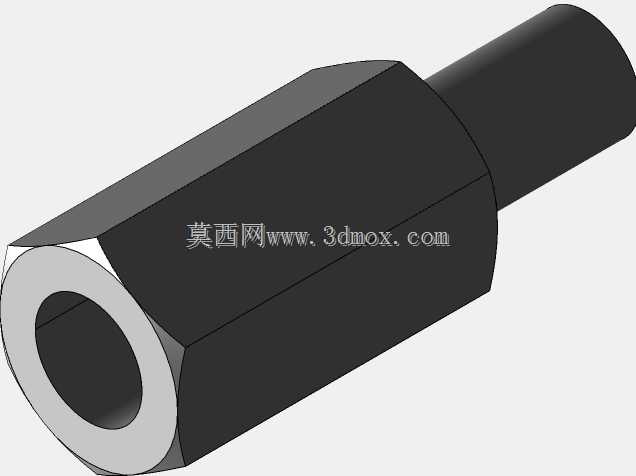

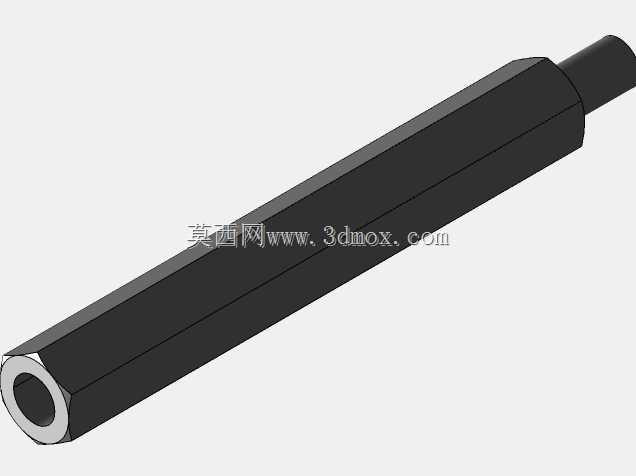

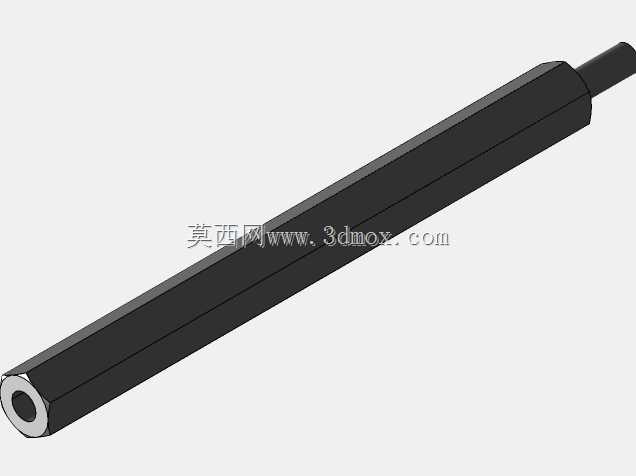

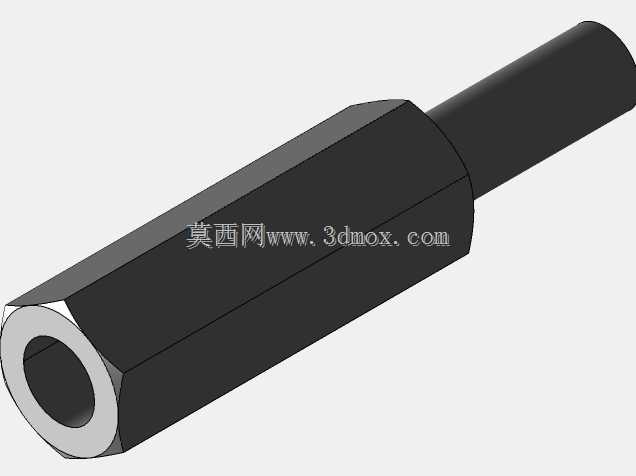

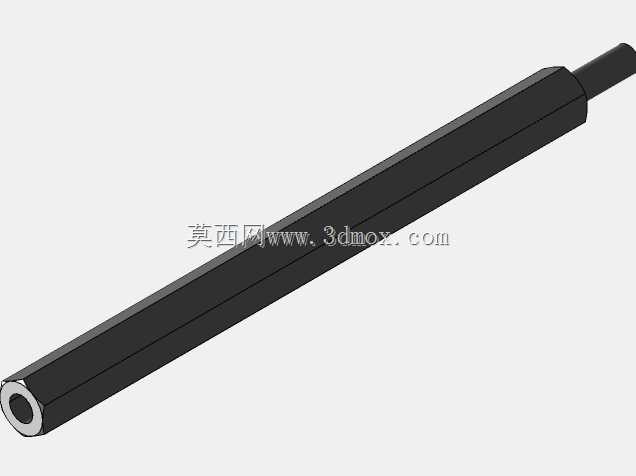

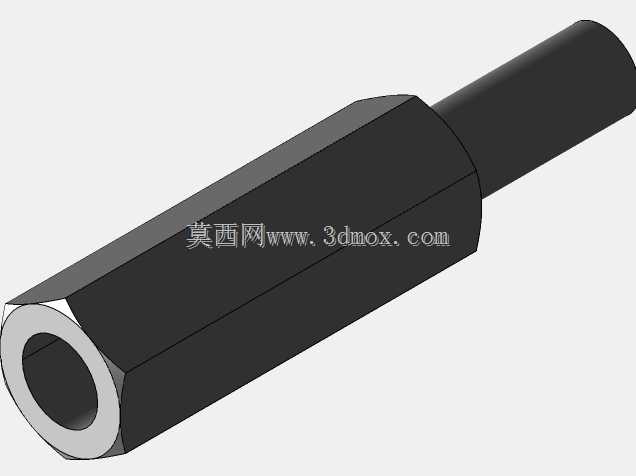

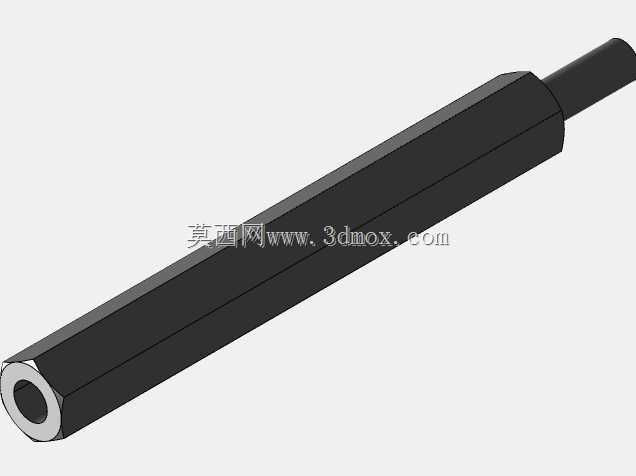

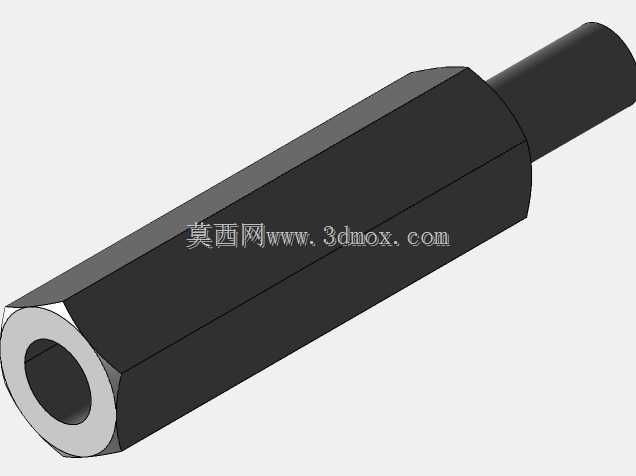

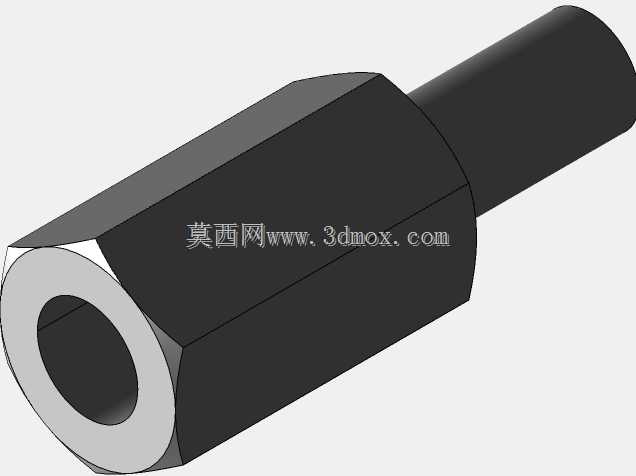

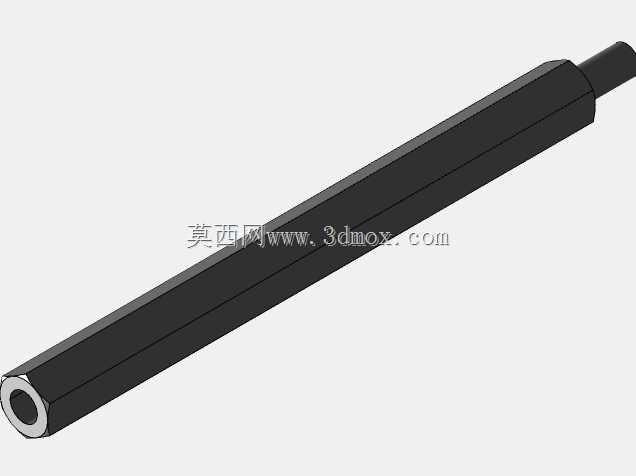

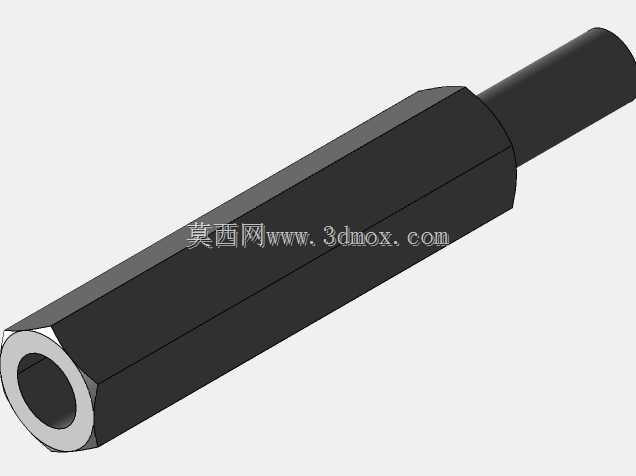

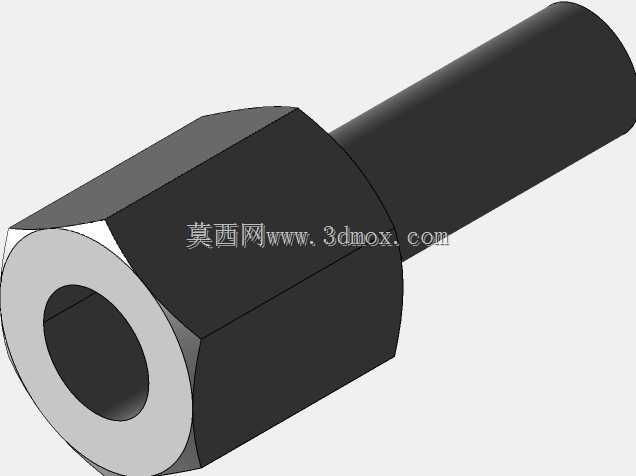

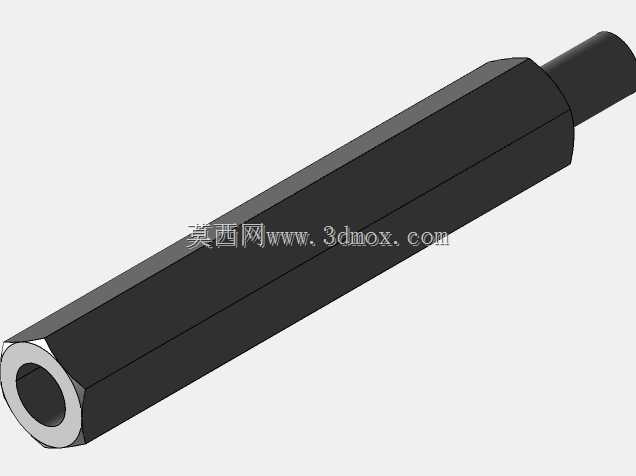

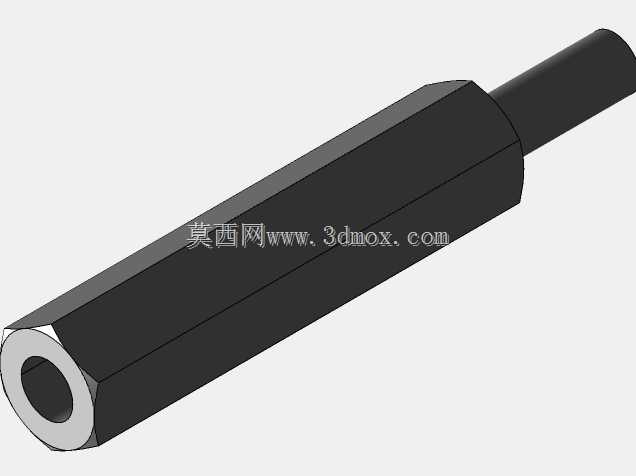

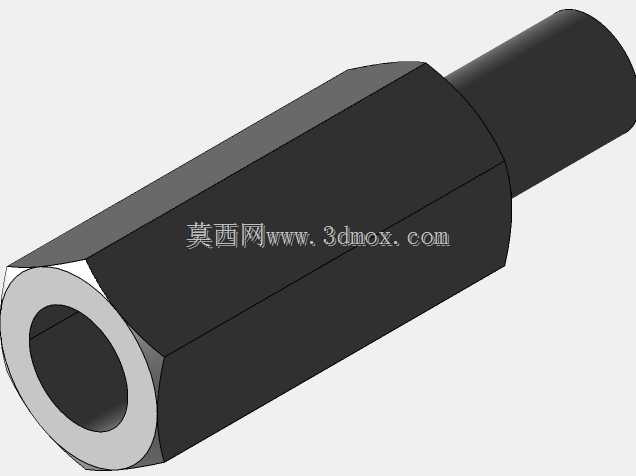

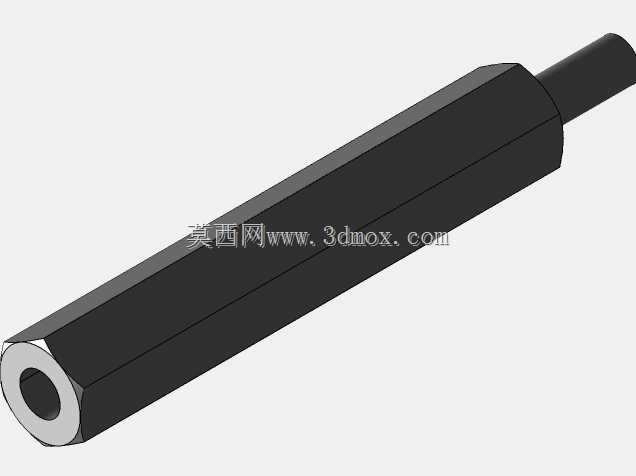

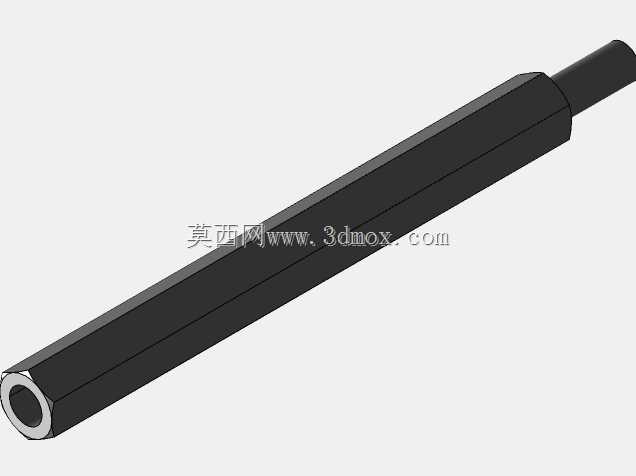

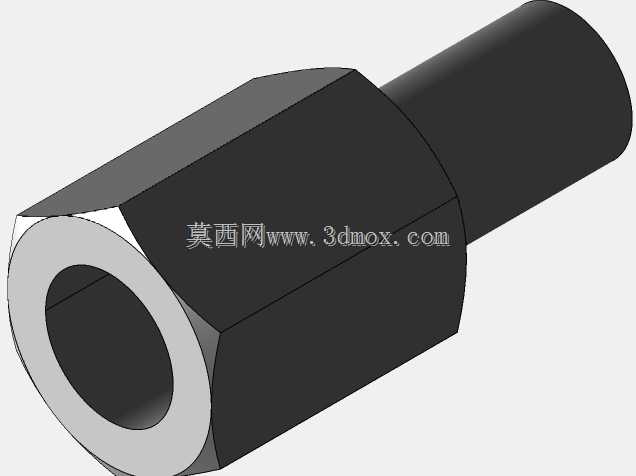

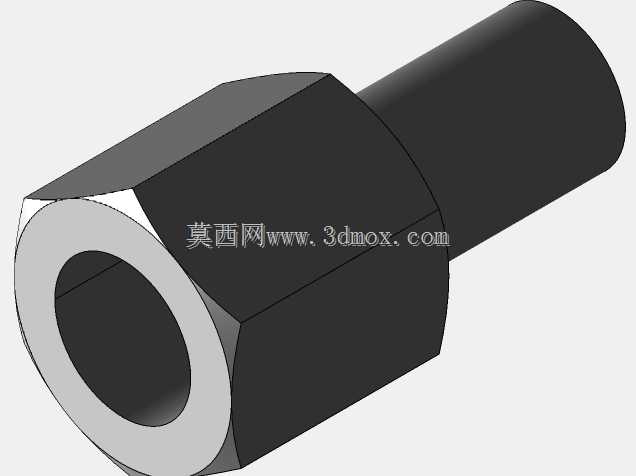

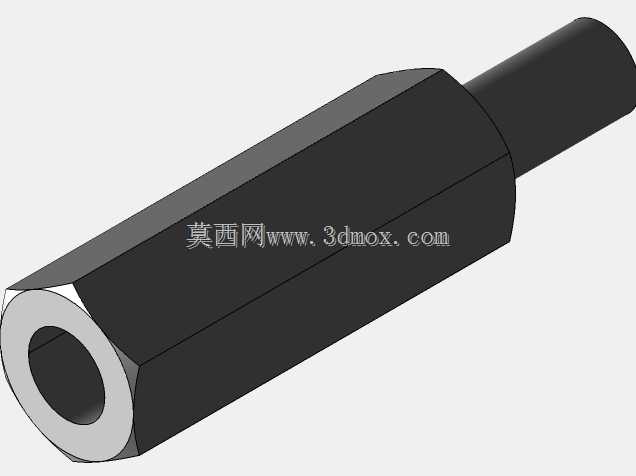

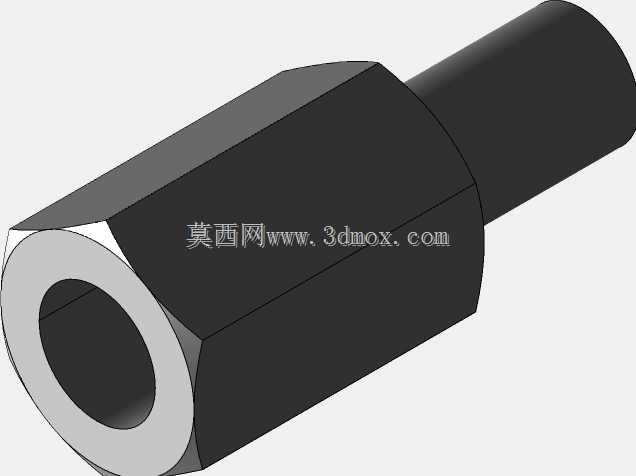

　　从结构上看，该件一端为外螺纹，另一端为内螺纹孔，中间六角段承担受力与装夹功能。外螺纹端适合直接旋入预制螺纹孔，减少额外螺母数量；内螺纹端则便于从另一侧穿入紧固件，在多层板、支架、传感器座或钣金件之间形成可拆卸连接。由于支撑高度直接决定两块安装板之间的净空，设计时需要同时关注螺纹旋入深度与外露有效长度，既要保证啮合牙数满足防松和承载要求，也要避免螺钉过长顶伤内部元件或过短导致啮合不足。

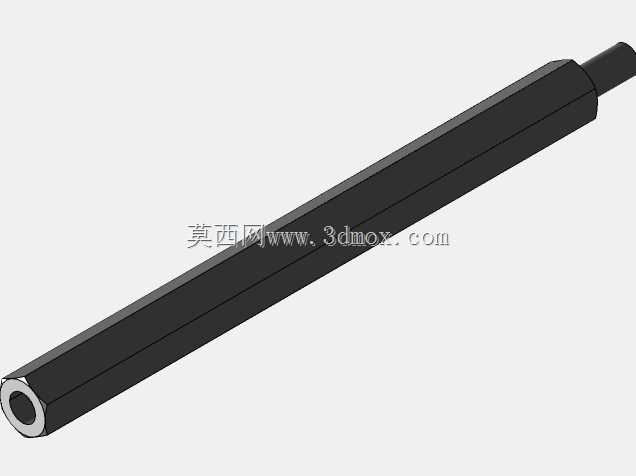

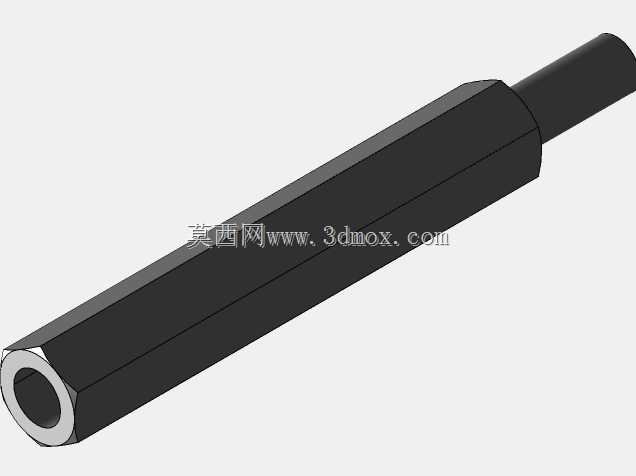

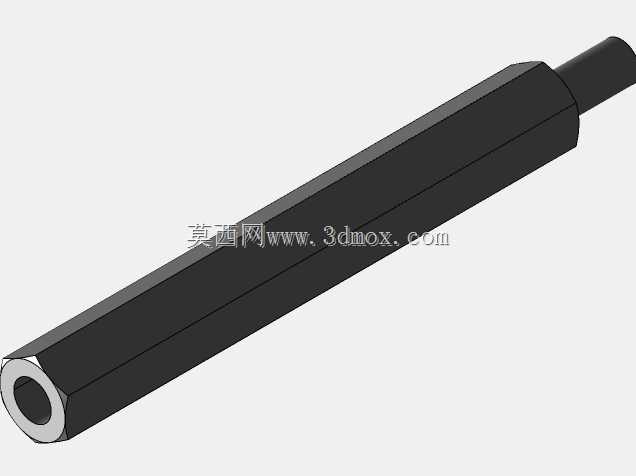

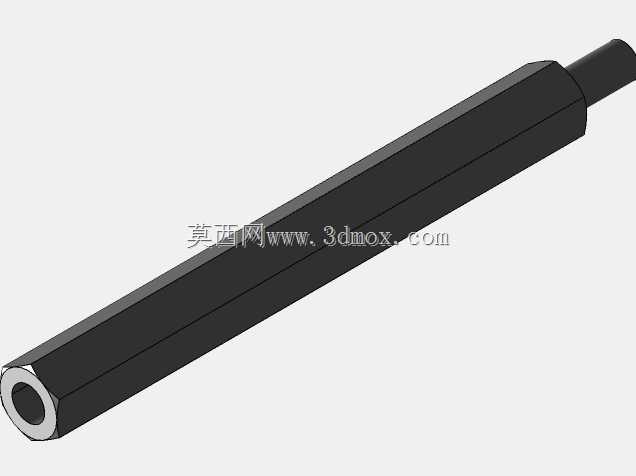

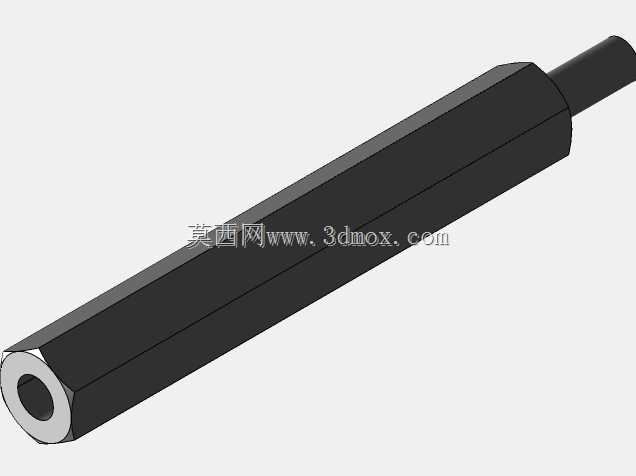

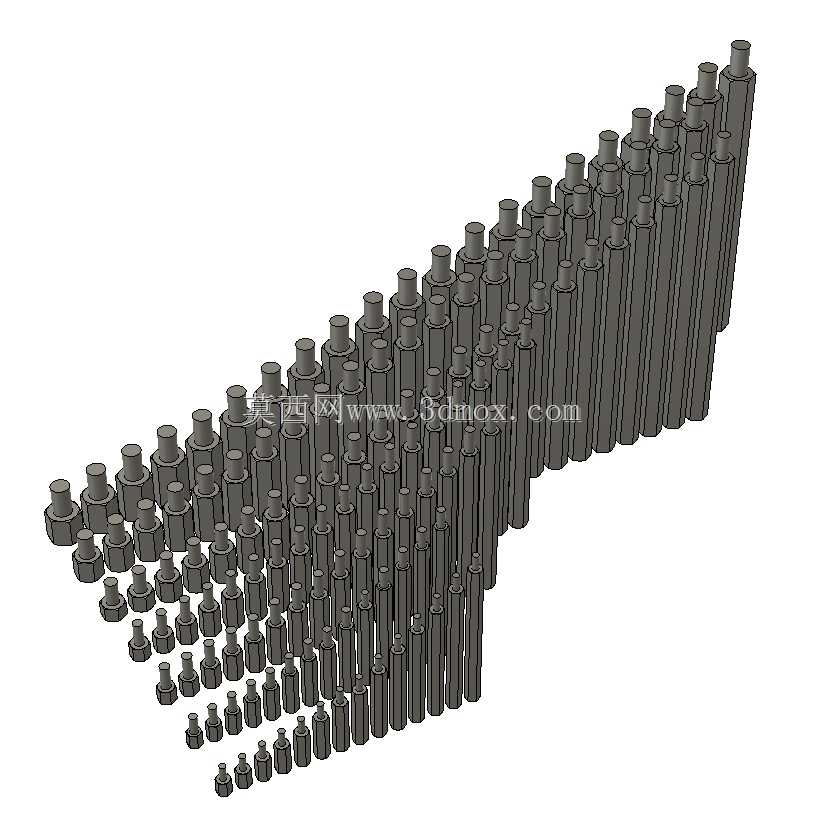

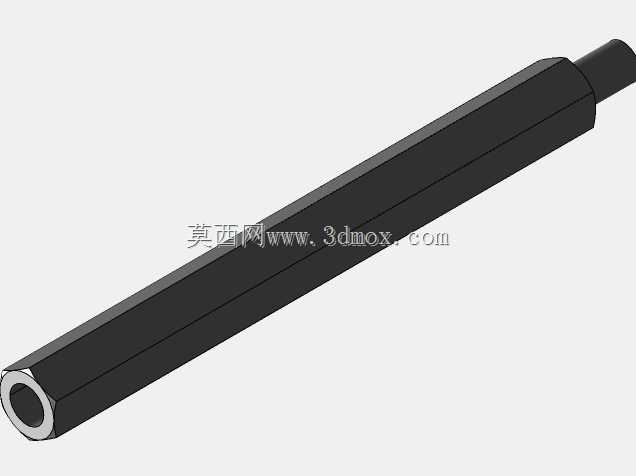

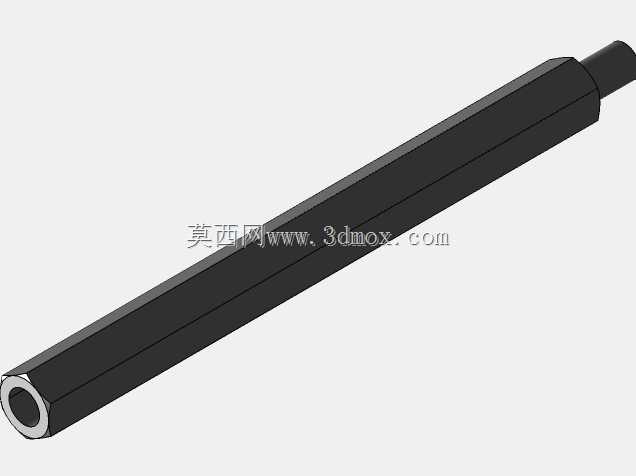

　　该系列覆盖M2、M2.5、M3、M4、M5、M6等常用规格，能够适配从轻载电子器件到中等载荷机械附件的多种连接需求。较小规格多用于光电传感器、微型开关、电路板隔离柱等位置；M4以上规格则更常见于治具框架、导轨限位块、传感器支架以及设备外壳连接。长度范围可从短距隔套延伸到较长支撑柱，选型时不能只看总长度，还应核对六角对边尺寸是否能放入周边结构，确认扳手回转空间是否充足，并检查端部螺纹与安装孔之间是否存在干涉。

　　建模过程中，六角体与两端圆柱的同轴度是关键。若外螺纹轴线与内螺纹轴线偏移，装配后会造成支柱偏斜，进而使被固定板产生附加应力；中段六角棱边若未做适当过渡，在批量装配或频繁拆装时也容易形成应力集中。螺纹部分按机械连接逻辑建立，需要区分大径、小径和有效牙长，内螺纹孔底孔深度应略大于螺纹旋合深度，为螺钉末端留出安全余量。端部倒角同样不可忽略，它既引导螺钉或支柱顺利入孔，也能减少首牙磕碰。

　　在实际设备布局里，这类支柱常承担“定距”和“支撑”双重作用。例如在传感器安装中，它可以把检测元件抬离安装面，为线缆接头、调节螺母或光源留出空间；在治具板堆叠中，它能维持板间平行度，并让气路、电路或小型机构从中间穿过。布置多根支柱时，应尽量使支撑点围绕载荷中心分布，避免单侧悬空；若设备存在振动，还需配合防松垫圈、螺纹胶或锁紧螺母使用。

　　安装边界方面，外螺纹端拧入基体的深度通常需结合基材判断：铝件、塑料件等低强度材料需要更长啮合长度，钢件则可适当缩短；内螺纹端接收螺钉时，螺钉穿过被连接件后的剩余长度应足以形成稳定夹紧，但不能穿透后触碰运动部件。六角段的位置决定了扳手可操作方向，若支柱周围空间狭窄，可在设计阶段预先评估是否采用深套筒、开口扳手或改为圆柱滚花结构。对于需要频繁调整高度的工位，还可在同系列不同长度之间快速替换，而不必重新设计周边安装孔。

　　从三维建模角度看，这类零件看似简单，却能集中训练参数化设计能力。将螺纹规格、六角对边、支柱总长、内外螺纹有效长度、倒角尺寸等设为变量后，可快速派生系列件；在装配体中调用时，应配合孔位、螺钉和被连接件进行干涉检查，特别关注螺纹末端与板后空间的关系。若用于出图，还需在工程图中标注关键长度、螺纹规格、六角尺寸及表面处理要求，使加工与装配环节获得一致依据。

　　总体而言，这种内外螺纹六角支柱的价值在于以紧凑结构实现稳定的间距支撑与可拆卸连接。它不承担复杂传动功能，却在仪器仪表、传感器安装、工装治具和小型自动化设备中大量使用。设计时把螺纹啮合、扳手空间、支撑点布置和板间净空同时考虑进去，才能让一个基础连接件在整机中表现出足够的可靠性与装配便利性。
