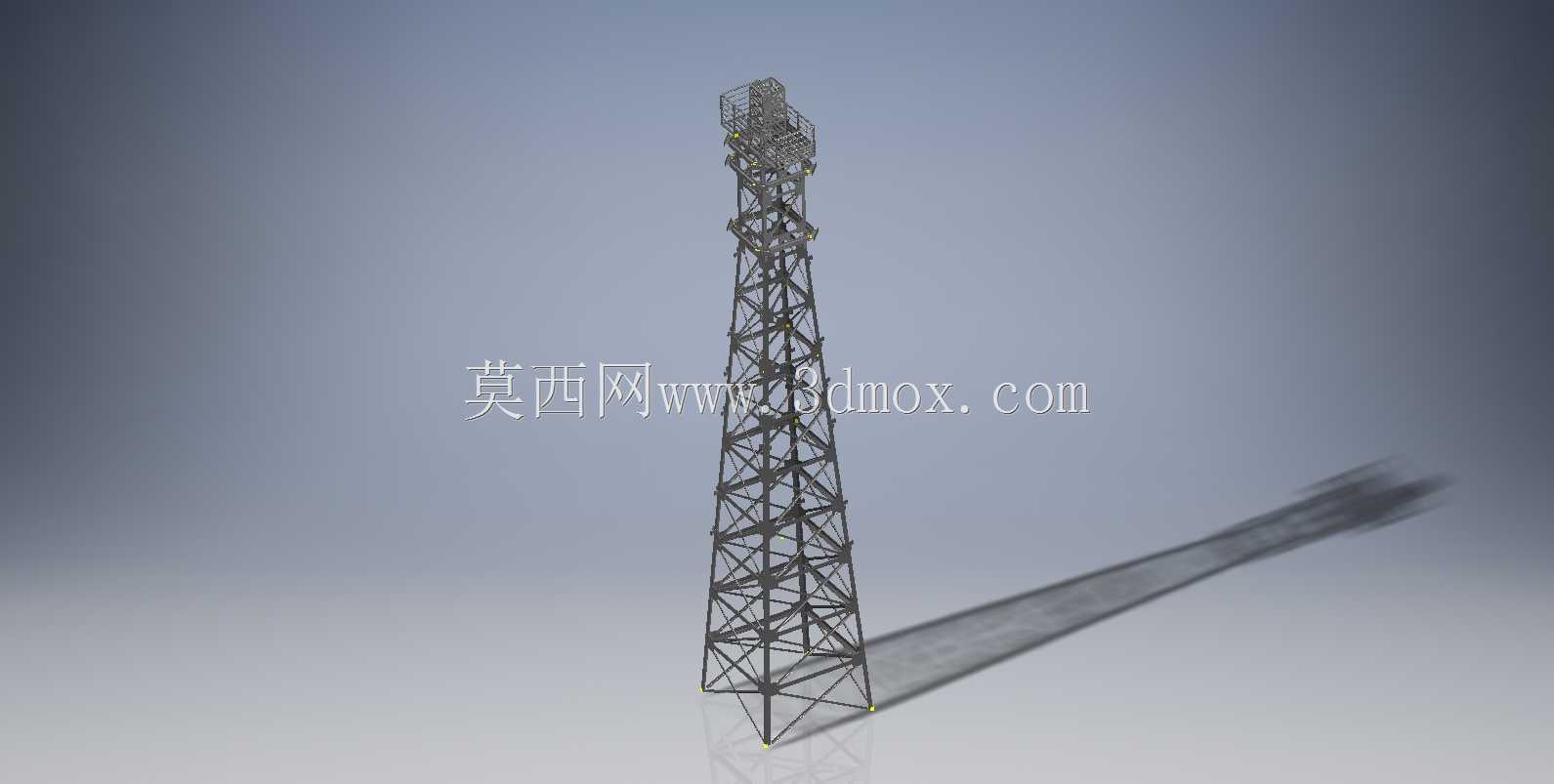

三十米格构式钢结构通讯监测塔架

　　该塔架采用空间格构式桁架结构，主体由四根主弦杆与多层腹杆体系组成，整体高度按三十米工程尺度控制，底部展开尺寸大于顶部，形成自下而上逐步收分的轮廓。这种收分并非单纯出于造型考虑，而是为了在控制迎风面积的同时，让底部承担更大的弯矩与剪力，并把上部平台的设备荷载沿主弦杆逐级传递至基础。塔身腹杆按三角形稳定单元交错布置，能够有效约束主弦杆的计算长度，降低单根杆件在风荷载与设备振动下的长细比。对于三十米级高耸结构而言，风致响应往往比自重更值得关注，因此杆件布置需要兼顾透风率与整体刚度，避免在常见风速区间产生明显涡激振动。

　　从实际用途看，这类塔架可服务于无线信号覆盖、环境参数采集、视频监控、气象观测以及工业场区周界防护等场景。顶部平台用于安装天线、传感器、摄像设备或小型仪器舱，塔身中段可按需设置走线支架、检修爬梯和中间维护平台。由于设备重量通常不大，但对安装位置的高度、视野和稳定性有要求，格构塔相比实腹杆或单管塔在材料利用上更具优势。它能够以较少的用钢量形成较大的整体抗弯截面，同时让气流穿过杆件间隙，减小结构所受风荷载。

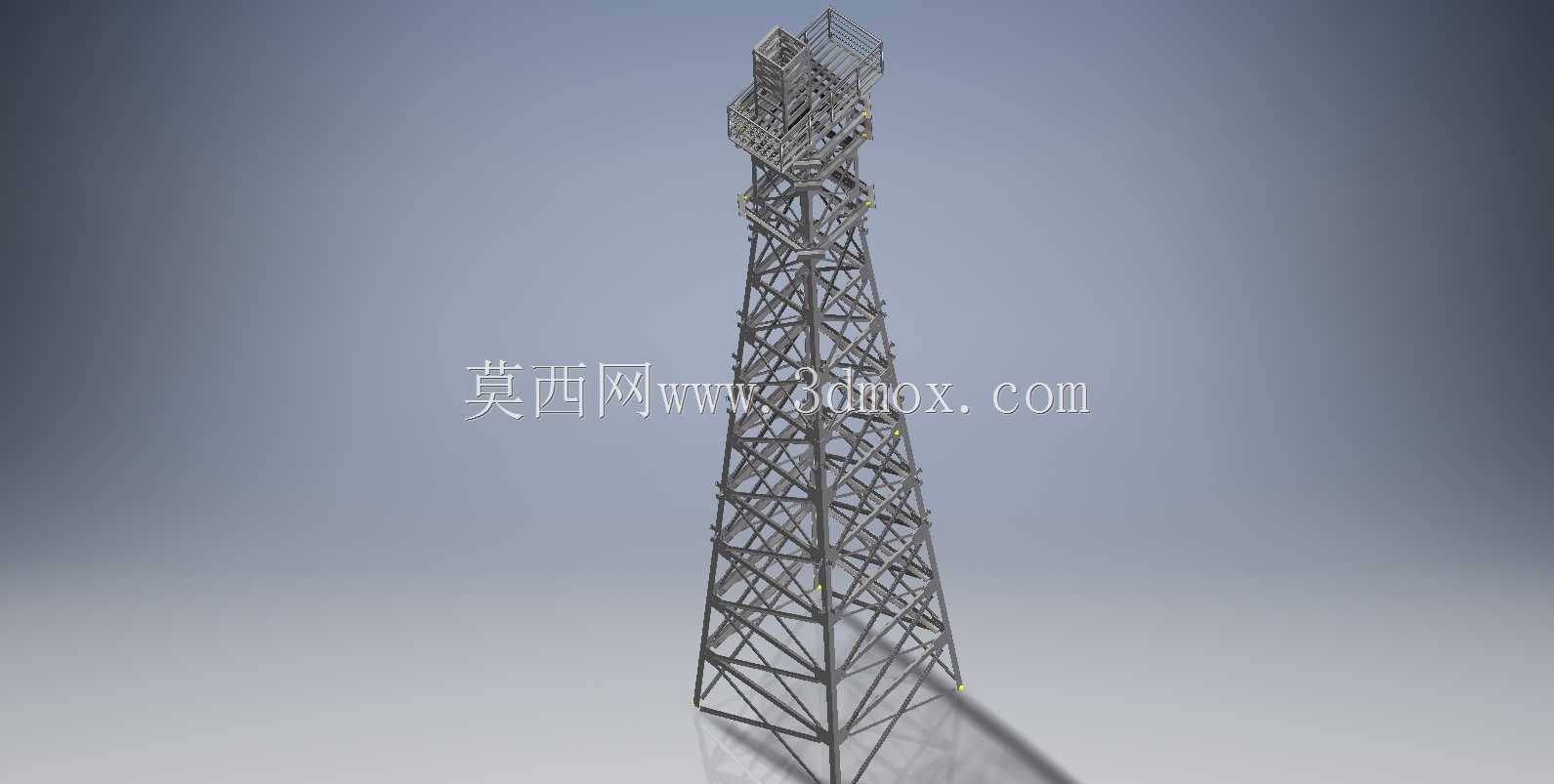

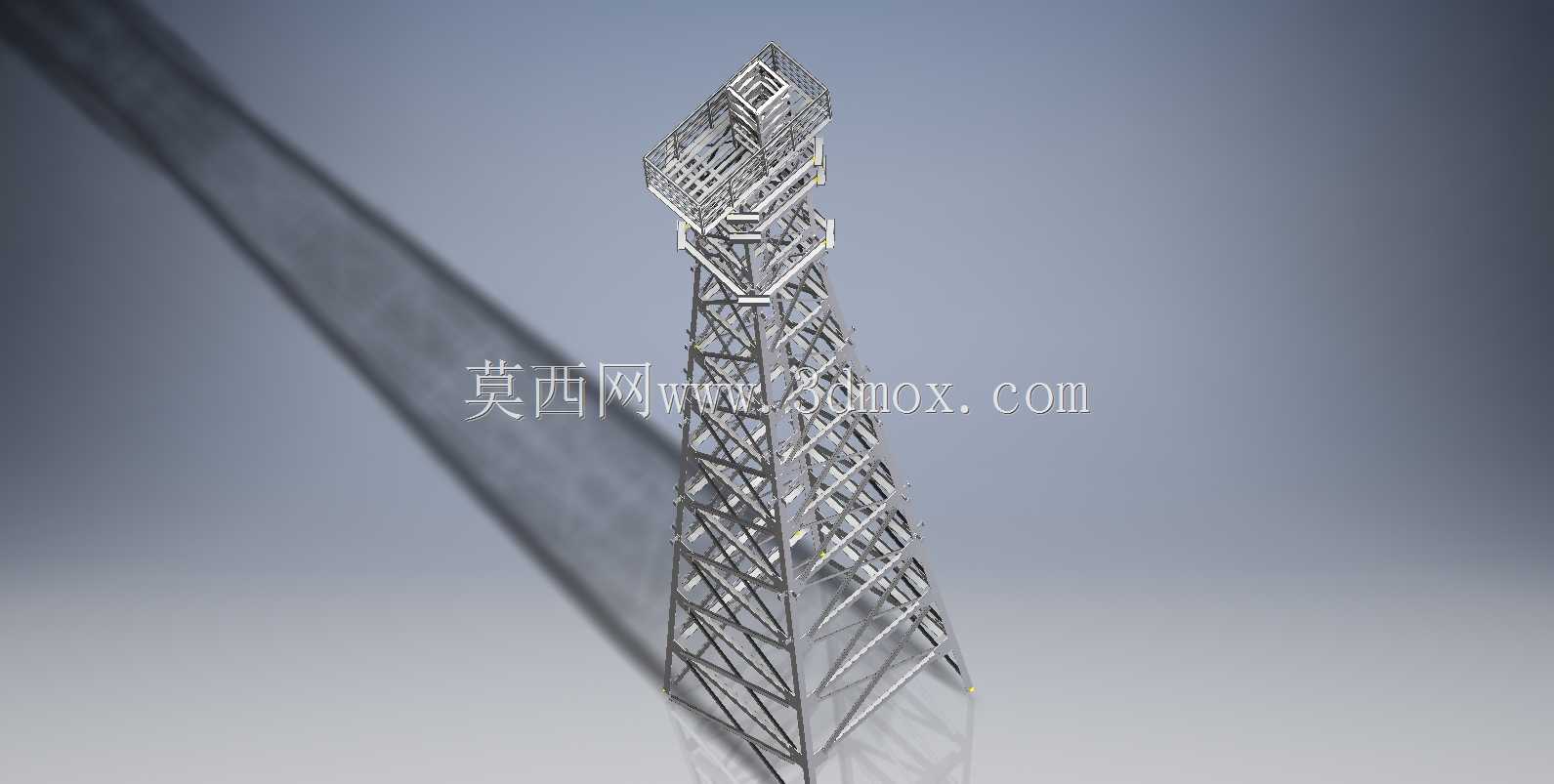

　　设计思路上，模型重点表达了塔架的节间划分、节点连接关系和顶部工作平台构造。每一层水平横隔把四根主弦杆联系成封闭框架，斜腹杆则在相邻节间内形成连续传力路径。节点处杆件交汇密集，建模时需要保证各构件中心线尽量汇交于同一点，避免因偏心造成附加弯矩。对于现场安装而言，这类塔架通常可拆分为若干分段，分段长度受运输车辆边界和吊装能力限制；法兰或连接板的位置应与节间布置协调，使现场螺栓连接具有足够操作空间。

　　外形尺寸方面，塔底支腿跨距决定了基础布置范围，也直接影响抗倾覆能力。若支腿跨距过小，基础将承受更大拔力；若过大，则会增加占地和底部杆件长度。模型中底部四角形成稳定支承边界，适合与独立基础或桩基承台连接。顶部平台尺寸需满足设备安装与人员检修空间，围栏高度和平台开口位置应围绕安全维护来设定。爬梯沿塔身一侧布置时，应与主弦杆保持合理距离，既不能与腹杆干涉，也要让攀登者在各层平台处顺利转换。

　　在结构选型阶段，工程师通常会先确定顶部设备荷载、天线迎风面积、场地基本风压、地貌类别和抗震设防要求，再反算主弦杆、腹杆和连接节点的规格。三维模型的价值在于把这些抽象参数转化为可检查的空间关系：爬梯是否与斜撑冲突，平台栏杆是否影响天线俯仰角，电缆沿塔身固定时是否存在过小弯曲半径，底部检修门或接线口是否被腹杆遮挡。这些问题在二维图纸中容易遗漏，在装配模型中却可以直观发现。

　　该塔架的截面形式适合批量复制节间，再通过阵列、镜像和长度调整完成整体建模。主弦杆沿高度方向保持连续或分段对接，腹杆随塔身收分改变长度与角度，水平横隔则在关键高度形成刚性层。顶部设备支架应尽量落在主弦杆正上方，使设备荷载直接进入主要承重骨架，而不是仅由次要杆件承担。若需要挂载多副天线，还应在不同方位设置伸出支架，并校核支架根部节点的扭转与疲劳影响。

　　安装边界方面，塔架现场多采用地面分段拼装后吊装，或利用起重机逐段高空对接。无论采用哪种方式，底部地脚螺栓的定位精度都至关重要。基础顶面标高、螺栓群中心距和对角线偏差必须在安装前复核，否则塔段就位时会出现孔位错位。塔身整体垂直度需要在安装过程中逐段校正，最终偏差应控制在高耸结构施工允许范围内。对于顶部装有精密传感器的塔架，还应关注安装完成后的初始倾斜和长期基础沉降，因为它们会影响设备指向精度。

　　从维护角度看，格构式塔架的杆件数量多，节点连接复杂，后期检查应重点关注底部易积水部位、法兰拼接面、爬梯固定件以及平台焊缝。模型中清晰的节间划分有助于制定巡检路线：维护人员可从底部进入，沿爬梯逐层检查横隔与腹杆，在顶部平台完成设备校准。若在沿海或强腐蚀环境中使用，构件截面和连接节点还需预留腐蚀余量，并配合热浸镀锌或防腐涂层体系。

　　总体而言，该三十米格构塔架不是简单的钢架堆叠，而是荷载传递、气动外形、安装工艺和维护需求共同约束下的结构产物。它以透空桁架降低风阻，以收分轮廓优化受力，以分层平台承载设备，以明确节点保证装配。对于从事通讯站场、安防监测、工业传感和园区基础设施设计的人员来说，这类模型可用于方案比选、干涉检查、安装模拟和结构沟通，帮助团队在投入制造前发现空间布置与连接构造上的潜在问题。
