工业重型钢构架支撑基座结构

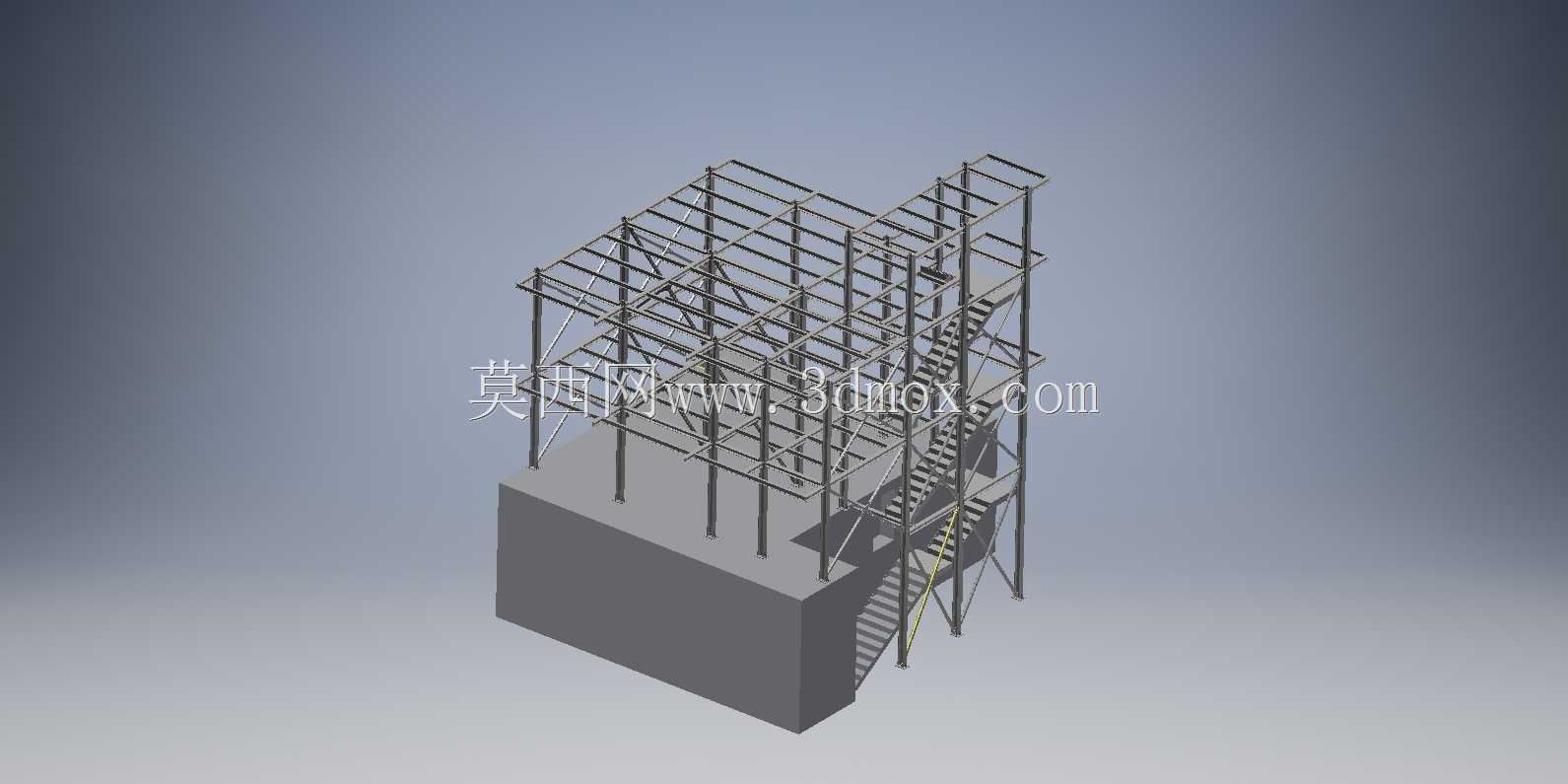

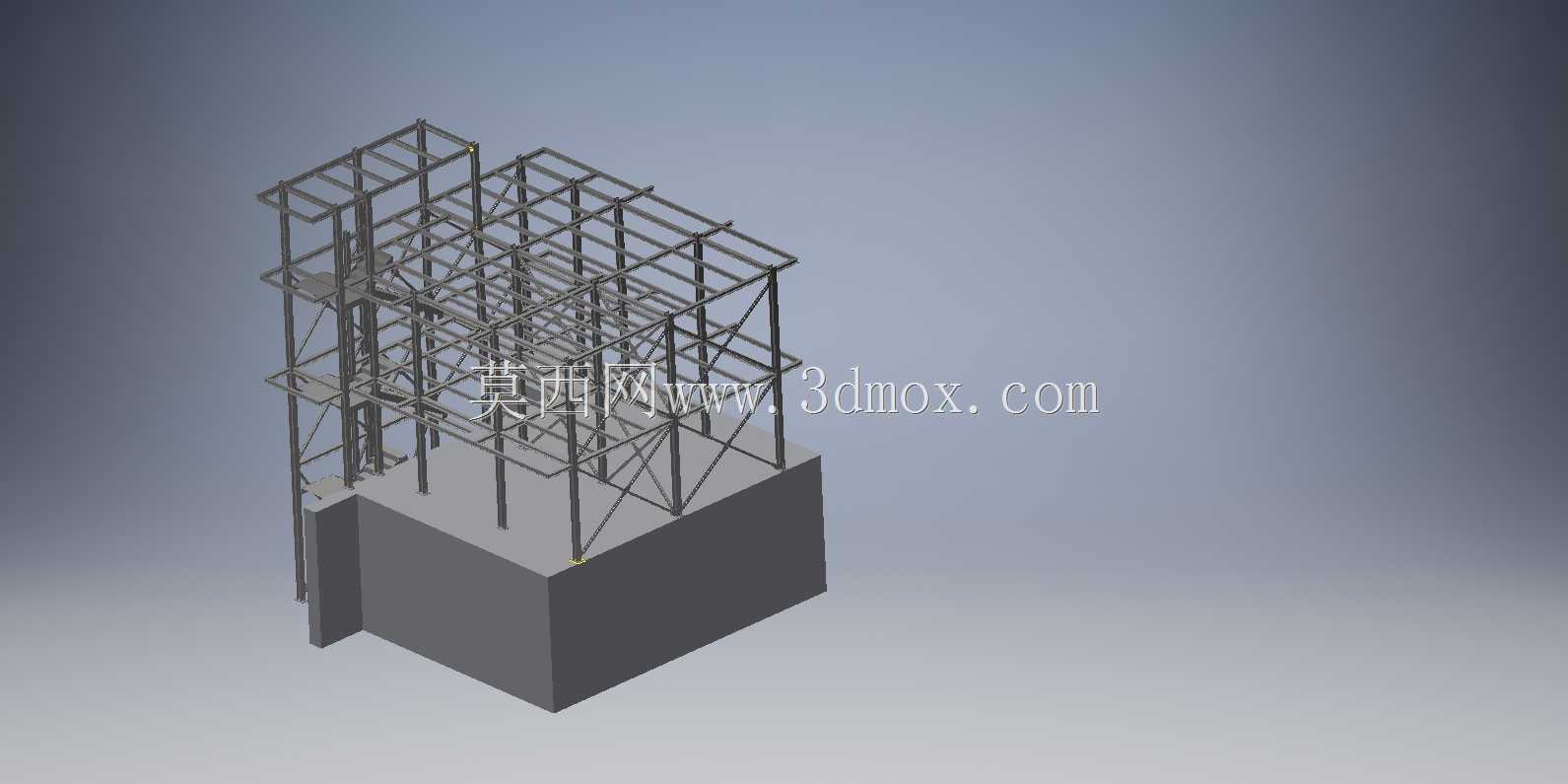

　　这套钢构架支撑结构常见于厂区设备高位布置、管廊架空、检修操作平台以及中型工业机组的承载基础场景。实际工程中，当设备本体需要脱离地面、避让地下管线，或者需要在混凝土基础上方形成多层操作与维护空间时，这类由立柱、横梁、斜撑和平台梁组成的框架就成为优先选择的结构形式。模型下部为整块实体基座，上部为多层开敞式钢框架，整体表达了从基础承托到上部杆件传力的完整关系，适合用于结构方案比对、安装空间校核以及与周边设备的干涉检查。

　　从受力逻辑看，竖向荷载主要通过上部平台梁传递给横向主梁，再由主梁分配到四角及中部立柱，最终汇入下部混凝土基座。斜向杆件的布置并非单纯装饰，而是用于控制框架在水平方向的侧移，减小立柱长细比，并在设备启停、风载或偶然侧向力作用下提供附加刚度。设计时需要重点关注梁柱节点位置，因为那里既是弯矩和剪力集中传递的区域，也是现场安装对位、螺栓连接或焊接作业的关键部位。模型中杆件交接关系清晰，能够帮助结构设计者判断节点区是否过于密集，是否预留了足够的扳手空间、焊接空间以及后期防腐维护空间。

　　基座部分采用实体块体表达，意味着上部钢框架并非直接落在地面，而是通过预埋板、地脚螺栓或短柱与下部基础形成刚性连接。这种做法在重载设备、振动设备或对沉降敏感的装置中尤为常见。基座顶面标高决定了整个钢平台的起始高度，而基座外轮廓则直接影响开挖边界、垫层范围以及周边排水沟、护栏和通道的布置。若将该模型放入厂区总装环境中，首先要核对的就是基座边缘与厂房柱、电缆沟、管沟和检修道路之间的净距，避免后期安装时出现基础碰撞或操作面不足的问题。

　　上部框架采用多层梁格布置，平台层之间保留了较大的开敞空间。这种空间形态有利于管道、电缆桥架和工艺设备从框架内部穿行，也方便人员在不同标高之间进行巡检。对于需要布置阀门、仪表、小型罐体或传动部件的项目，梁格间距决定了设备支腿的落点位置；若设备支脚恰好落在梁间区域，就需要额外增设次梁或转换支架，而不能直接将荷载作用在平台板上。模型所呈现的杆件密度，也提示设计者在细化阶段需要统一主材规格，避免立柱、横梁和斜撑截面种类过多，从而降低采购、放样和车间制孔的复杂度。

　　在安装边界方面，钢构架的外形尺寸不仅取决于设备本体大小，还受运输单元划分、现场吊装能力以及螺栓连接方式制约。整体框架若在车间分段预制，需要明确分段位置，使每一段在运输时不超宽超高，在吊装时又能与现场起重设备的作业半径匹配。立柱底板与基础预埋板之间的相对位置必须在建模阶段提前校核，尤其是多根立柱同步落位时，孔距偏差会直接影响安装效率。模型中框架与基座的连接关系可以作为锚栓布置、垫板厚度和二次灌浆层设计的直观参考。

　　从三维建模角度看，这类结构不需要追求每个节点的焊缝细节，而应优先保证杆件中心线、标高、轴线间距和连接面的准确性。骨架定位准确后，再赋予型钢截面和节点板，才能有效服务于材料统计、碰撞检查和施工交底。若模型用于展示或方案沟通，可保留当前这种简洁的杆件与基座组合；若进入详图阶段，则需要继续补充连接板、加劲肋、螺栓孔、栏杆、踏步和平台铺板。对于设备选型人员而言，该模型的价值在于快速判断支撑结构是否满足设备安装高度、检修通道和承载空间的要求；对于结构设计人员而言，它提供了一个清晰的传力框架，可在此基础上根据实际荷载、材料牌号和现场条件进行截面优化与节点细化。
