坐式下肢力量训练器械结构设计

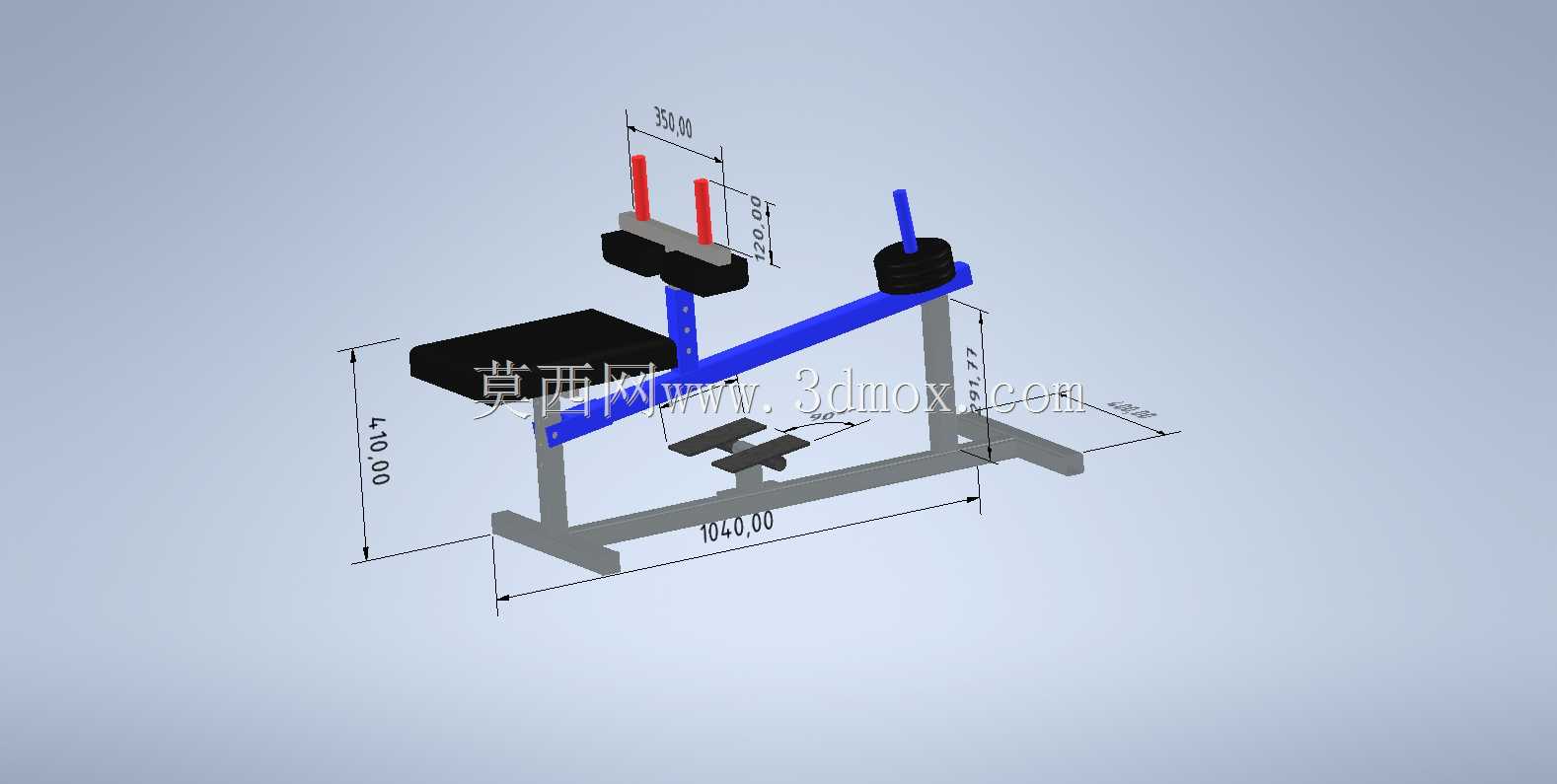

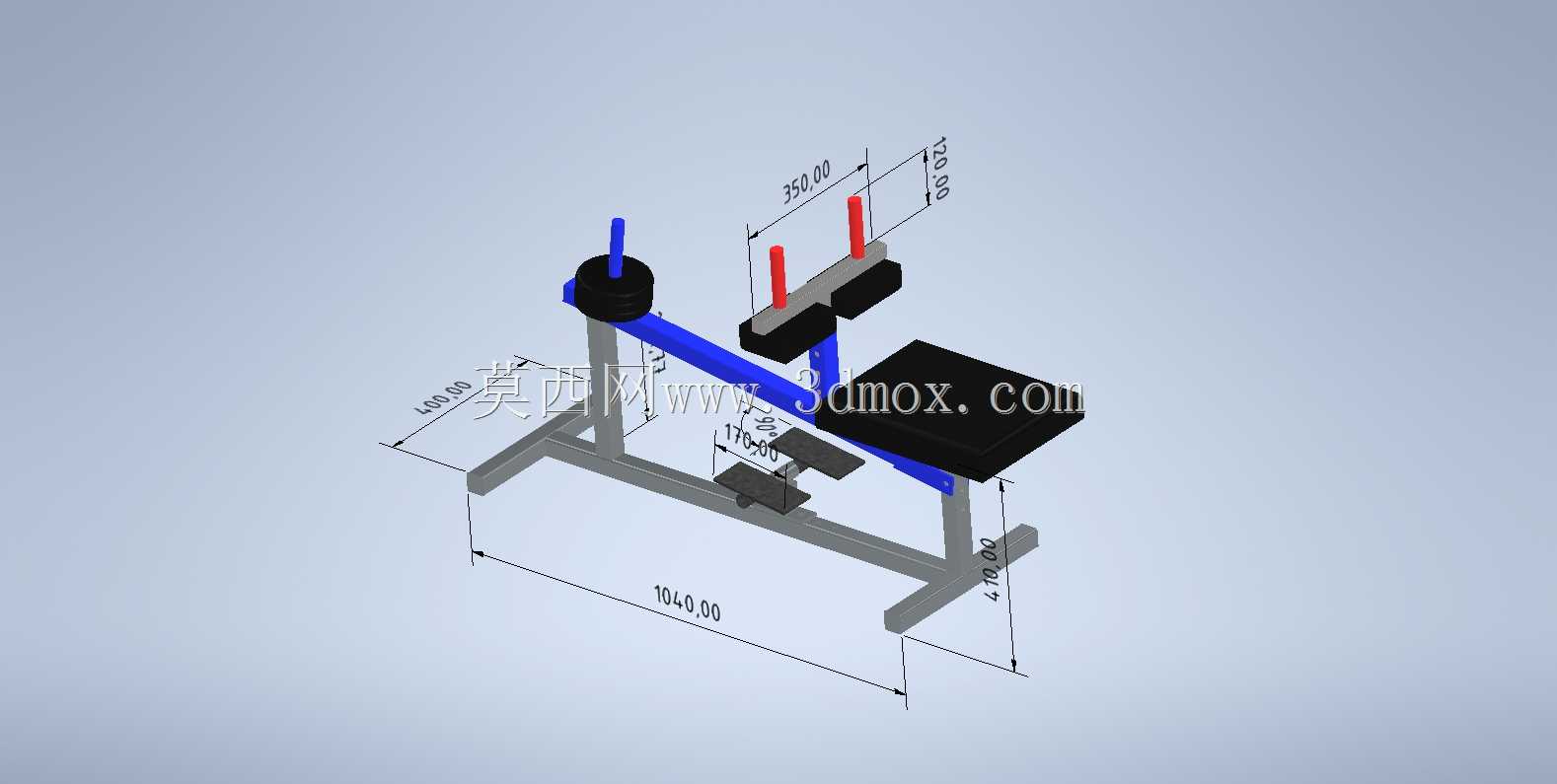

　　该器械面向商用健身房、企事业单位活动室、社区健身中心及专业运动训练场馆，主要用于坐姿状态下的小腿肌群抗阻训练。训练者坐于座垫后，将大腿前侧或膝部上方贴合限位垫，双脚前部踩在踏杆上，通过踝关节跖屈动作克服配重阻力完成提踵动作，重点刺激比目鱼肌、腓肠肌及小腿深层稳定肌群。相比站姿提踵，坐式姿态能够降低腰椎与膝关节的垂直载荷，使训练负荷更集中地作用于小腿，适合下肢康复后期、关节耐受度较低或需要孤立强化小腿力量的人群。结构上采用框架式底座，主支撑腿与前后横梁形成稳定承力体系，底座长度约1040毫米，整机高度约410毫米，训练区域上方的限位与加载部件延伸至约350毫米高度范围。该尺寸边界决定了设备在场地布置时需要预留足够的前后操作空间，

　　左右侧也应留出人员上下与配重调整距离；底座与地面接触区域可通过调节脚垫找平，以适应不完全平整的地面，避免训练时出现晃动。座垫位置、靠垫高度和踏杆相对距离共同构成人机关系核心。座垫高度需保证训练者坐下后大腿接近水平，双脚能够自然踩实；膝部限位垫应压在膝盖稍上方，既不能压迫髌骨，也不能过于靠上导致大腿受力不适。前部加载臂用于放置配重片，阻力臂长度与配重片安装位置直接影响力矩输出，设计时需要兼顾起始阻力、加载梯度和最大负荷范围。图中前部黑色圆盘为配重安装位，后部红色杆件用于调节或限位，整体传力路径清晰：踏板受力经斜向主梁传至后部支撑，再由框架底座分散到地面，上部限位垫承受大腿向上的反力，形成闭合受力回路。从建模角度看，

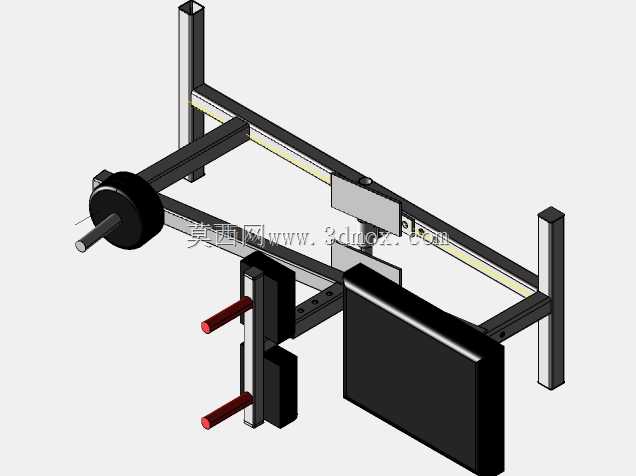

　　该产品包含矩形钢管焊接机架、钣金或板材折弯座板、圆管转轴、套筒、配重片、紧固标准件以及泡棉包覆件等典型结构。主梁与立柱连接处是应力集中区域，实际工程中通常通过加筋板、连续焊或增大贴合面来提高疲劳强度；转动部位应设置衬套或轴承，以减少踏板摆动过程中的磨损并降低异响。配重片与加载臂之间宜采用快拆销或锁紧螺母固定，防止训练过程中配重片滑移。外观上，蓝色主梁与灰色底座区分主要功能区域，黑色座垫和配重件形成视觉重心，红色调节件则起到操作提示作用。这种配色不仅便于识别调节部位，也有利于后期维护时快速检查销轴、锁紧机构和易磨损点。设备安装时应先组装底架并校正水平，再安装主梁、座垫支撑和膝垫立柱，最后装配踏板转轴与配重杆。

　　装配完成后需检查转动件是否卡滞、限位垫是否对称、焊缝是否存在虚焊，以及所有螺纹连接是否按要求紧固。日常使用中，转轴、衬套和调节销属于重点维护部位，应定期清洁并补充润滑；泡棉垫出现破损后应及时更换，以免磨伤皮肤或影响定位精度。在产品开发流程中，这类器械通常先依据人体测量数据确定座高、膝垫高度和踏板行程，再通过三维建模完成干涉检查与重心校核，随后生成工程图并制作样机。样机阶段需要让不同身高、腿长的使用者进行试练，记录膝部压迫感、踏板起始角度和配重稳定性，再对孔位、角度和支撑跨度进行迭代。该三维模型完整表达了坐式小腿训练器械的总体布局、主要构件关系和外形尺寸，可用于结构方案评审、焊件图细化、非标件加工以及训练器材选型参考。
