多功能攀爬力量训练架结构设计

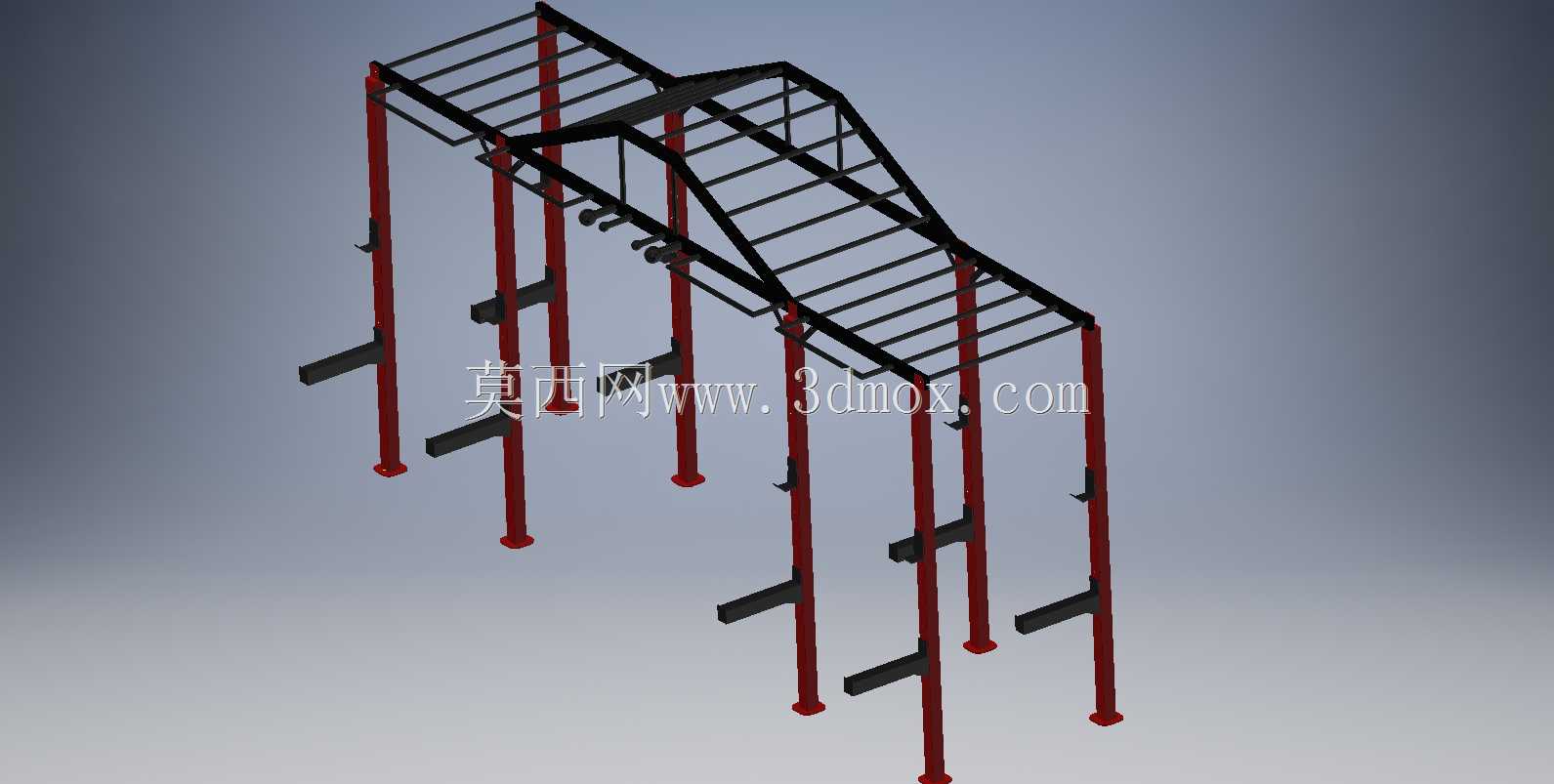

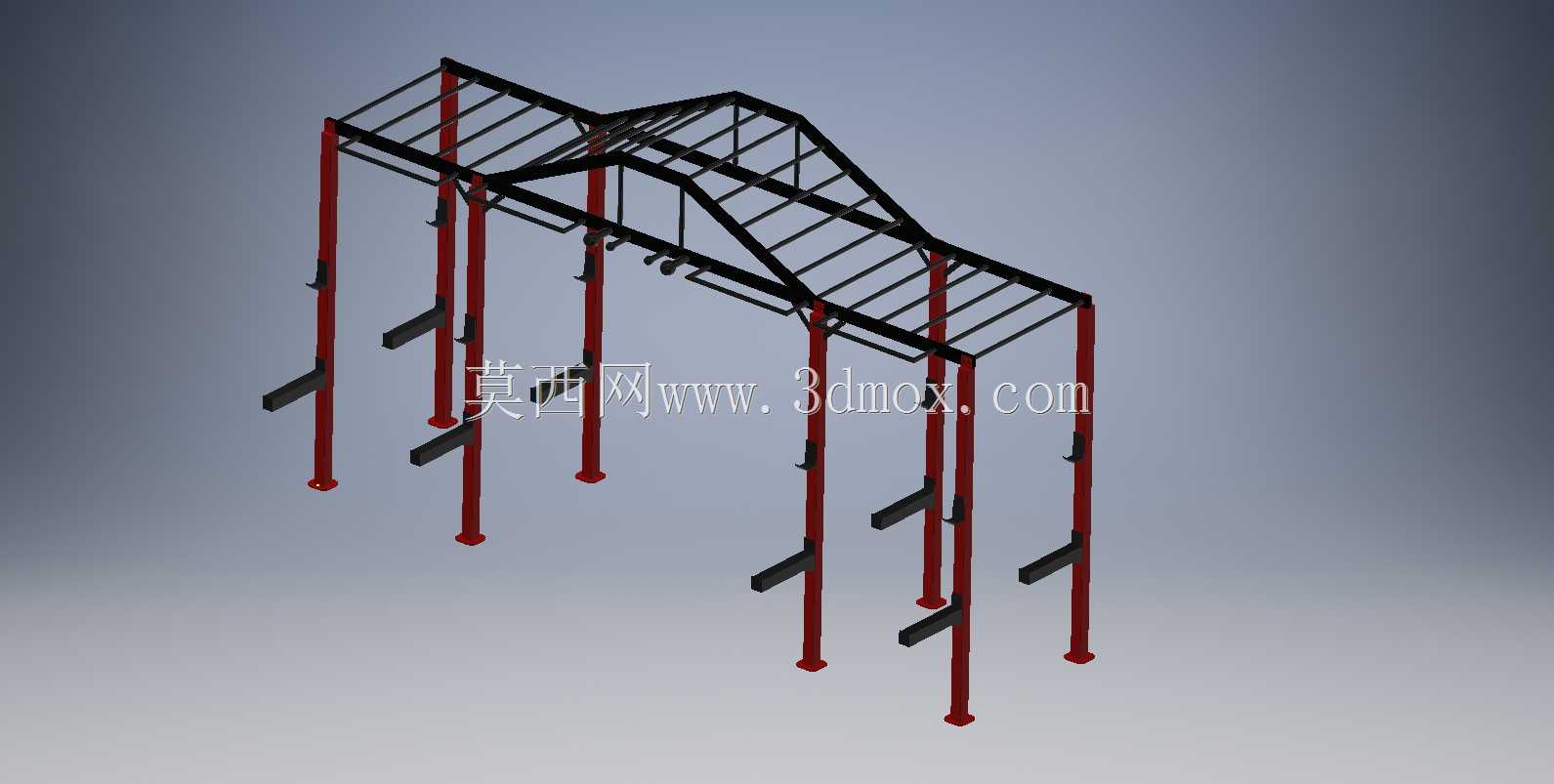

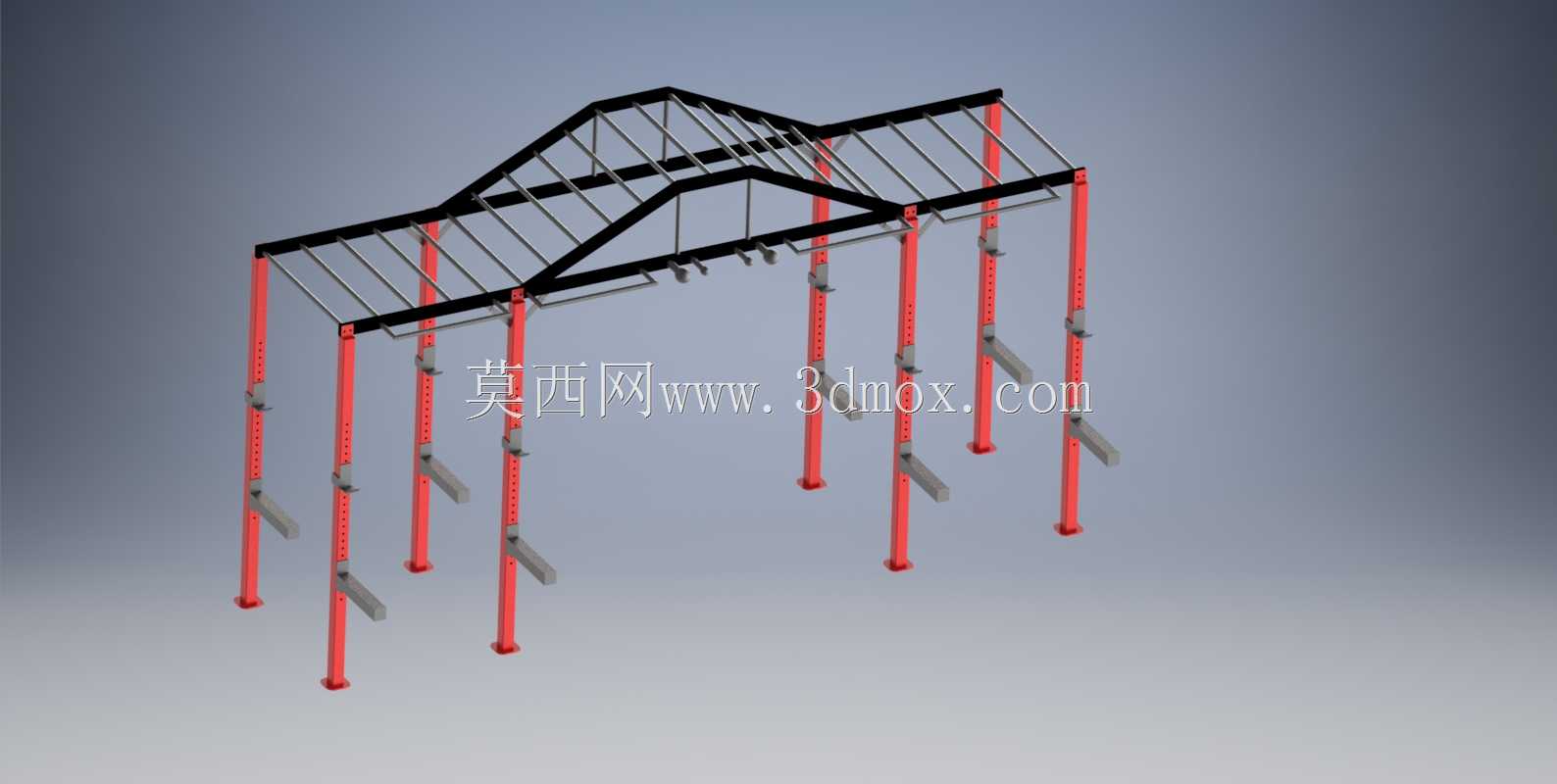

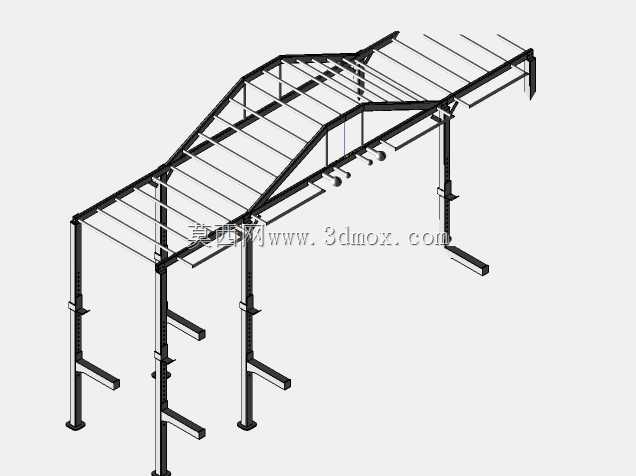

　　这款训练架的主体采用多根等规格方管立柱作为竖向承载构件，立柱底部配置圆形法兰盘，通过膨胀螺栓与混凝土地面刚性连接，可抵消训练过程中产生的水平侧向冲击力与竖向动载荷。立柱沿训练区域两侧对称排布，相邻立柱的间距经过人体工程学校核，既保证上肢攀爬动作有充足的活动空间，又避免间距过大导致整体框架刚性下降。顶部框架由纵横交错的方管焊接而成，横向杆件作为猴杆攀爬路径，纵向杆件负责连接两侧立柱，形成稳定的门式刚架受力体系，顶部还设置了斜向加强撑杆，可有效分散悬吊训练时的集中载荷，防止框架出现侧向扭转变形。

　　从实际使用场景来看，这类器械主要部署在商业健身房、CrossFit box、军警体能训练馆、高校体能训练中心等场所，可同时满足多名训练者的复合训练需求。顶部的猴杆区域可供训练者完成交替摆荡前进、悬吊举腿、横向移行等动作，重点强化上肢拉类力量、核心稳定性与全身协调性；立柱上预设的多组挂载支座可快速安装配套的杠铃片存储插杆、阻力带挂点、TRX悬吊锚点、药球靶等附件，拓展出深蹲辅助、阻力带抗阻训练、核心抛掷训练等多种功能；框架中部预留的开阔空间可配合深蹲架、卧推凳使用，形成整合式训练站，无需单独采购多台单功能器械，大幅提升场馆的空间利用率。

　　设计过程中优先考虑了训练安全与结构耐用性，所有杆件的棱角位置均做了圆弧过渡处理，避免训练者在摆荡、跳跃过程中磕碰受伤。立柱上的附件安装孔位采用等间距模数化设计，不同功能的附件可通用安装位，场馆运营方可根据训练课程的调整快速重构器械布局。整体框架的表面采用静电喷塑工艺处理，涂层厚度均匀，可抵御日常训练中汗水的腐蚀，避免钢管生锈，延长器械的使用寿命。

　　安装边界方面，器械的整体长度适配多数标准商业健身房的柱距，宽度方向预留出训练者两侧各至少一米的安全活动空间，顶部距离场馆吊顶需保留不小于0.5米的净空，防止训练者在做悬吊动作时头部触碰吊顶。地面要求为厚度不小于100mm的硬化混凝土地面，保证膨胀螺栓的锚固强度，若安装在二层及以上的楼板区域，需提前校核楼板的动载荷承载能力，避免训练时产生的震动影响建筑结构安全。框架的所有连接节点均采用焊接加螺栓紧固的双重固定方式，出厂前会对关键焊缝进行探伤检测，现场安装时只需按照定位标识拼接立柱与顶部横梁，即可快速完成组装，降低现场施工的难度与误差。

　　在细节设计上，猴杆的握持直径经过反复验证，匹配大多数成年训练者的手掌握持尺寸，杆件表面做了防滑纹理处理，即使手心出汗也能保证足够的握持摩擦力，减少脱手风险。立柱上的杠铃片存储插杆向外伸出的长度经过优化，取放杠铃片时不会干扰到中间区域的训练动作，插杆末端设置了限位挡边，防止杠铃片在训练震动过程中滑落。框架整体的受力传递路径清晰，训练时产生的所有载荷最终都通过立柱底部的法兰盘均匀传递到地面，不会出现局部应力集中的问题，可承受高频次、大强度的日常训练使用。
