V6发动机气门夹持座圈结构设计

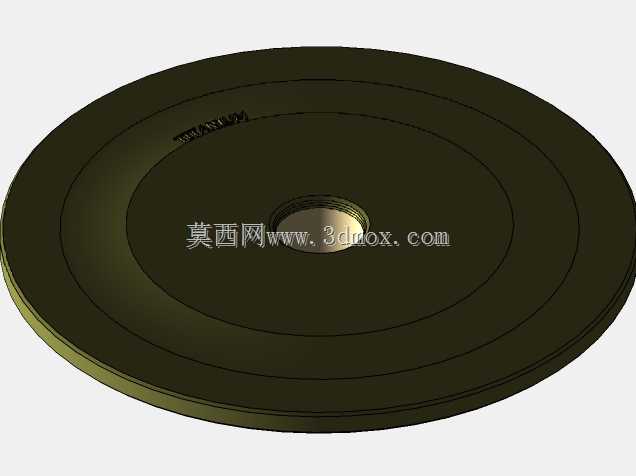

　　在V型六缸内燃机的配气机构中，气门座圈属于长期承受高温燃气冲刷、气门落座冲击与高频摩擦的关键基础件。它被压入气缸盖的座圈孔内，与气门锥面共同形成燃烧室的密封边界，同时承担气门头部热量向缸盖水道传导的任务。该模型呈现的是一种用于夹持与定位气门的盘形座圈结构，整体为带中心通孔的回转体，外缘设有多层阶梯环带，可在压装过程中提供导向、限位与过盈定位。中心孔区域加工有内螺纹特征，用于在装配或维修工序中连接夹持工具，实现座圈的旋入、拔出或位置调整，避免直接敲击外缘造成局部变形或密封面损伤。从结构功能上看，座圈的大端面与缸盖沉孔底面贴合，形成轴向定位基准；外圆与座圈孔采用过盈配合，依靠材料弹性变形产生的抱紧力防止工作中松脱或转动。

　　多层环形台阶并非单纯的减重造型，而是分别对应不同的装配引导、应力释放与热膨胀补偿区域。发动机热机后，缸盖与座圈材料的热膨胀系数存在差异，台阶过渡能够降低边缘应力集中，减少因热循环导致的松动、开裂或座圈脱落风险。与气门接触的锥面区域位于盘体中心附近，虽然图中未直接标注角度，但在实际设计中通常采用与气门锥面相匹配的密封角，并通过精镗或研磨形成连续接触带。接触带宽度需要控制在合理范围内：过宽会降低密封比压，积碳和颗粒容易嵌入；过窄则会加剧磨损并使热流通道受限。座圈材料一般选用耐热耐磨合金铸铁、粉末冶金或铜钼合金，表面硬度与气门锥面形成合理匹配，防止粘着磨损。该模型的外形尺寸边界以回转直径、总厚度、中心螺纹规格和外圆配合直径为核心。

　　压装外圆的尺寸公差直接影响保持力，过盈量过小会在高温振动下移位，过盈量过大则可能导致缸盖座孔开裂或座圈自身压缩屈服。外缘阶梯直径需小于缸盖沉孔的最小避让空间，保证压装后不与气道、水套或喷油器周边结构发生干涉。中心螺纹的有效深度要满足工装夹持行程，同时不能削弱密封锥面背部的支撑刚度。在整机应用场景中，这类座圈多用于高负荷V6汽油机或柴油机，每缸通常布置进气与排气两套座圈。排气侧承受的温度更高，燃气中的腐蚀性成分也更复杂，因此对座圈的高温强度、耐磨性和热疲劳性能要求更严。设计时需要结合气道形状修正座圈外圈轮廓，避免影响充气效率；对于增压机型，还要考虑爆压升高带来的附加机械负荷。建模过程中，回转体主体可通过草图旋转生成，

　　外圆台阶与中心孔保持同轴，螺纹特征采用标准牙型并留出退刀空间。密封锥面与端面的粗糙度、圆度和跳动需要在工程图中严格约束，因为这些形位误差会直接转化为气门密封不良、缸压泄漏和怠速不稳。装配分析时应检查座圈压入后上端面相对缸盖底面的凸出量或下沉量，该数值影响气门升程和气门弹簧预紧力，必须与凸轮轴型线、气门长度及垫片厚度统一匹配。维修场景下，带内螺纹的结构比普通直压式座圈更便于拆卸，可使用专用拉器将其均匀拔出，减少对缸盖的损伤。
