V6发动机进排气门导管精密结构

　　气门导管在V6发动机中属于缸盖总成内的细长导向零件，其核心任务不是承受主要燃烧载荷，而是为气门杆提供稳定的往复运动轨道。进排气门每秒多次开启关闭，杆部在导管内高速滑动，若导向间隙、同轴度或表面状态控制不当，会直接引起气门偏磨、密封带偏移、机油下窜以及缸盖热态异响。因此，该类零件虽然外形简单，却是配气机构中对尺寸链和热态匹配要求很高的基础件。

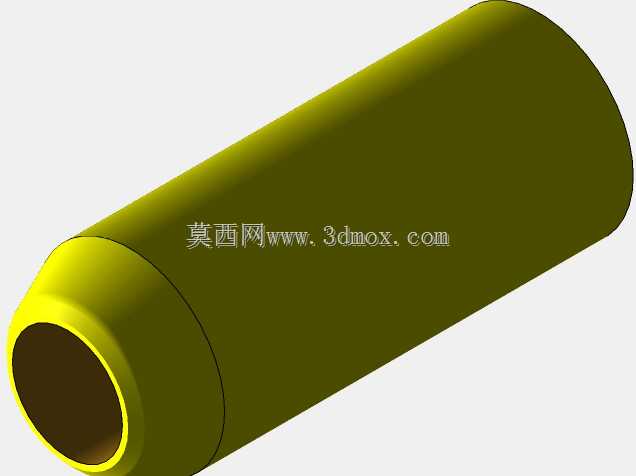

　　从结构上看，模型呈现为带台阶的中空圆柱件，内孔用于穿装气门杆，外圆压入缸盖导管孔，端部台阶用于控制压装深度并形成轴向定位。内孔与外圆的同轴度是设计重点，因为导管压入后若内孔相对气门座圈或凸轮驱动方向偏斜，气门落座时会产生侧向分力，长期运行将造成杆部和密封锥面异常磨损。外圆表面通常按过盈配合设计，压入缸盖后依靠材料抱紧力固定；台阶面则承担压装限位，避免导管在气门往复惯性和热应力作用下产生轴向窜动。

　　实际布置时，导管位于进排气道与缸盖水套附近的复杂热区。排气侧温度更高，导管与气门杆之间的热膨胀差异必须纳入选型计算；进气侧则更容易受到进气脉动、机油回流和积碳影响。因此，导管长度不能只按静态导向能力确定，还要兼顾气门全开时杆部的支承长度。支承过短会导致气门杆摆动量增大，支承过长则会增加摩擦面积和卡滞风险。模型中筒身比例、台阶位置和端口倒角，均应服务于压装导向、油膜控制以及气门运动稳定性。

　　设计思路上，这类零件通常先由配气机构布置确定气门直径、气门升程、弹簧中心线和缸盖高度，再反推导管内径、有效导向长度和外圆压装尺寸。内孔与气门杆的配合间隙需要在冷态装配、热态运行和机油黏度变化之间取得平衡：间隙偏小，热膨胀后容易拉伤甚至卡滞；间隙偏大，气门导向精度下降，机油消耗和噪声上升。外圆与缸盖孔的过盈量则要考虑导管材料、缸盖材料以及压装后内孔收缩量。许多工程问题恰恰出在这里——压装前内孔合格，压入后因外圆过盈导致内孔缩径，若未预留珩磨或铰削余量，热态下便会出现气门回位不良。

　　外形尺寸与安装边界方面，该模型的中空通道必须与气门杆保持同心，导管上端需避开气门弹簧座、锁夹和油封安装空间，下端伸入气道侧的长度不能干涉气门背部气流和气门最大升程位置。外圆压入段直径、台阶外径和总高共同决定了缸盖孔加工深度、沉孔尺寸以及压装夹具支撑面。端口倒角不仅便于装配，还能减少锐边对油膜的刮切；上端若需安装气门油封，其圆柱面直径和粗糙度还要与油封唇部匹配。对于V6机型，两列缸盖的布置角度、进排气门倾斜方向以及周围冷却水道壁厚，都会限制导管外径和台阶尺寸，不能孤立地按单个零件优化。

　　从使用工况看，导管长期处于高温油气、摩擦磨损和微小振动环境中，材料与表面处理往往比外观造型更关键。内孔需要具备良好的耐磨性和抗咬合性，外圆则要保证压装后不松动、不滑移。建模时应把这些工程约束转化为可检查的几何关系：内外圆同轴、端面与轴线垂直、台阶过渡处避免应力集中、压入倒角连续均匀。对于结构设计和设备选型人员而言，这类模型的价值不在于复杂曲面，而在于它把配气机构中容易被忽视的配合边界、热态间隙和装配工艺集中到一个小零件上，能够用于干涉检查、缸盖工艺分析以及气门运动校核。
