沃尔沃B52454T发动机曲轴结构

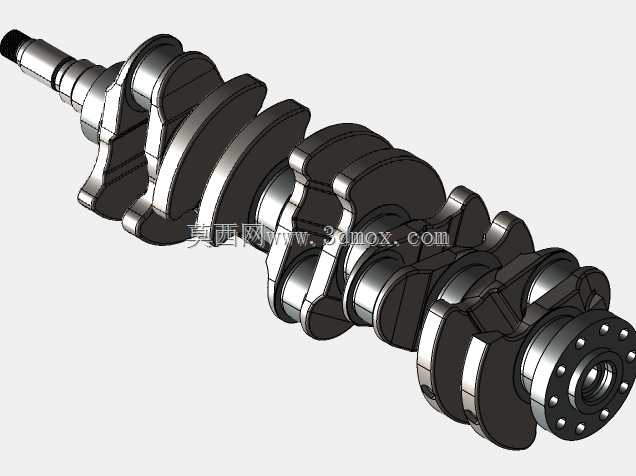

　　曲轴作为内燃机核心运动转换部件，在B52454T机型中承担将活塞往复直线运动转化为旋转扭矩的任务，其结构合理性直接影响发动机的振动水平、承载能力与寿命。该模型完整呈现了直列五缸增压机型曲轴的主轴颈、连杆轴颈、曲柄臂、平衡块、前端输出端与后端法兰结构，可用于结构分析、装配校核与教学演示。从实际装车边界看，曲轴被约束在缸体主轴承座内，各主轴颈通过轴瓦支撑，连杆轴颈分别对应五个气缸的活塞连杆组件。设计中首先要确定的是曲柄半径，它与活塞行程直接对应，决定排量与连杆摆动空间；五缸机型的发火间隔角为144度，曲拐布置需兼顾发火顺序、旋转惯性力与一阶、二阶力矩平衡。模型中的平衡块并非简单配重，其扇形轮廓、质心位置和去除材料区域都经过平衡校核，

　　用于抵消连杆轴颈和曲柄臂旋转时产生的离心力，降低主轴承载荷。前端轴颈用于安装正时齿轮、皮带轮或减振器，需考虑油封配合面、键槽定位以及螺母压紧台阶；后端带螺栓孔的法兰用于连接飞轮或液力变矩器，法兰端面的跳动、孔位分布和定位止口直接影响动力输出的同轴度。轴颈过渡圆角是疲劳强度控制重点，过小的圆角会在交变载荷下形成应力集中，过大则会侵占轴瓦有效宽度并影响油膜建立。润滑油道沿主轴颈与连杆轴颈之间斜向贯通，需保证孔径、角度和孔口倒角满足机油输送与工艺加工要求，同时避免与曲柄臂外轮廓发生壁厚不足。曲柄臂形状既要提供足够抗弯、抗扭截面，又要控制整机重量和转动惯量；在增压机型中，爆发压力更高，轴颈重叠度、材料淬硬层和圆角强化措施都需同步加强。

　　建模时应先建立曲轴旋转轴线，再按各缸相位角布置连杆轴颈中心，通过回转、拉伸和切除形成基本实体，随后细化油道、键槽、螺栓孔、法兰孔和平衡块去重结构。装配校核阶段需重点检查曲轴与缸体、主轴承盖、连杆大头、活塞、油封及飞轮的空间关系，确认曲轴在旋转包络内不与缸筒下部、主轴承座或机油泵发生干涉。对于前端轮系，还要核对皮带轮安装面与减振器定位尺寸；对于后端，需确认飞轮螺栓分布圆、离合器或变矩器安装空间以及曲轴位置信号轮的触发齿位置。从动力学角度，五缸机相比四缸机具有不同的激励特征，曲轴扭转振动会通过皮带轮、飞轮和正时系统传递，因此前端通常配置扭振减振器，后端飞轮则提供转动惯量以稳定转速波动。主轴颈与连杆轴颈的直径、

　　宽度和表面粗糙度需匹配轴瓦设计，油孔位置应避开轴瓦高承载区，防止破坏油膜压力分布。平衡块轮廓在旋转时不能撞击缸体曲轴箱内壁，尤其在活塞下行、连杆摆动的极限位置，需要保留足够安全间隙。该模型可帮助结构设计者理解曲轴从功能需求到几何实现的转化过程：曲拐相位服务于发火顺序，轴颈尺寸服务于承载与润滑，平衡块服务于NVH，法兰与键槽服务于动力接口，油道服务于持续运转。在逆向或改型设计中，可依据该结构检查行程变更后的连杆长度、压缩高度与活塞避让关系，也可评估强化后曲柄臂应力、主轴承比压和曲轴扭振风险。对于设备选型人员，该模型能够直观展示曲轴与飞轮、连杆、轴承及油封的配合边界，减少二维图纸中难以发现的空间干涉问题。整体造型忠实于车用增压发动机曲轴的工程特征，各段轴径、平衡块和法兰比例清晰，适合用于发动机结构拆解、运动仿真前处理以及曲柄连杆机构的装配关系研究。
