多翼式前倾离心叶轮结构设计

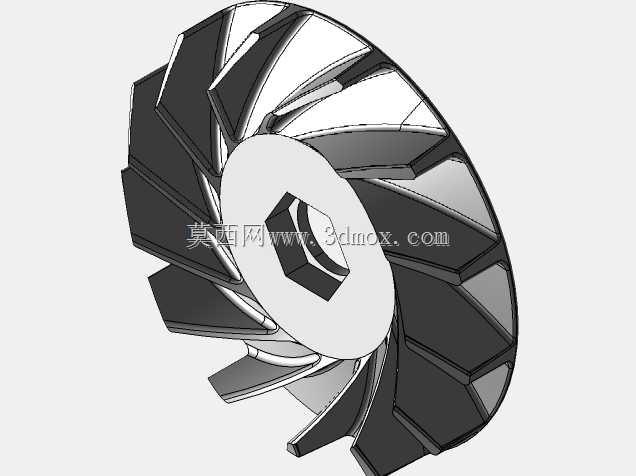

　　该模型呈现的是一种多翼式前倾离心叶轮，核心结构由中心轮毂、轮盖以及沿圆周分布的弯曲叶片组成。中心轮毂采用内六角形轴孔，能够直接与对应截面的驱动轴配合，依靠型面传递扭矩，相比普通圆孔配合，可减少键槽加工并提高周向定位的可靠性。轮毂外圆与叶片根部平滑过渡，既保证注塑或铸造时的材料填充连续性，也能降低高速旋转时的应力集中。

　　叶片沿周向密集布置，属于典型的前倾或径向弯曲叶型。叶片前缘靠近进风侧，后缘沿旋转方向延伸至轮盖外缘，气流从轴向进入叶轮后，在相邻叶片形成的流道内被加速并转向，最终沿径向甩出。这种结构适合在较小直径下获得较高风压，常用于空间受限而又需要稳定送风的场合。轮盖将叶片外缘连接成整体，可约束气流沿叶道流动，避免叶顶泄漏造成的效率损失，同时提升叶轮整体刚性。

　　从实际应用看，这类叶轮常见于小型通风设备、冷却风机、空气净化装置以及需要紧凑风源的机电产品中。由于叶片数量较多，出口流场相对连续，运行时气流脉动较小，适合对噪声和振动有一定要求的场景。设计时需要重点校核叶片与轮毂连接处的强度，尤其是在启停瞬间和长期高速旋转条件下，弯曲叶片根部承受离心力与气动载荷的复合作用，圆角过渡和壁厚均匀性直接影响疲劳寿命。

　　建模思路上，应先确定轮毂外径、轴孔尺寸、叶轮外径、出口宽度和叶片安装角，再绘制单只叶片的中弧线与厚度分布。叶片型面不宜过薄，否则在模具制造或高速运转时容易产生变形；也不宜过厚，否则会挤占流道面积并增加转动惯量。相邻叶片之间需保持足够的流道宽度，避免入口处发生气流阻塞。轮盖与叶片的接合面应连续封闭，若用于塑料件，还需考虑拔模斜度和分型线对气动表面的影响。

　　安装边界方面，该叶轮的轴向定位主要依赖轮毂端面与轴肩或锁紧件的贴合，六角轴孔承担扭矩传递。设计配套腔体时，应在叶轮入口侧保留足够的轴向进气空间，外缘与蜗壳或风罩之间保持均匀径向间隙。间隙过小，制造和装配误差容易导致擦碰；间隙过大，则会形成回流，降低风压和效率。电机选型需结合叶轮直径、叶片角度、目标转速和工作介质密度进行匹配，不能仅凭外径估算功率。

　　在结构验证阶段，可通过三维模型进行质量属性检查，确认质心是否位于旋转轴线上，并对叶片根部、轮毂孔口和轮盖连接区进行静力学或疲劳分析。若用于批量生产，还应关注材料收缩导致的叶片位置偏差，必要时在模具阶段补偿叶型角度。整体而言，该模型适合用于小型离心风机的方案设计、叶轮结构学习、装配干涉检查以及气动外形前期验证。
