带步进驱动的小型立式铣床结构

　　这套小型立式铣床结构面向小尺寸零件的平面、沟槽、台阶面及简易轮廓加工，常见于教学实训、工具维修、样件试制和小批量精密加工场景。设备采用立柱加高、工作台双层滑移的布置方式，整体占地紧凑，能够在有限工位内完成工件装夹、进给和铣削动作，适合作为台式加工单元或自动化改造基础平台。

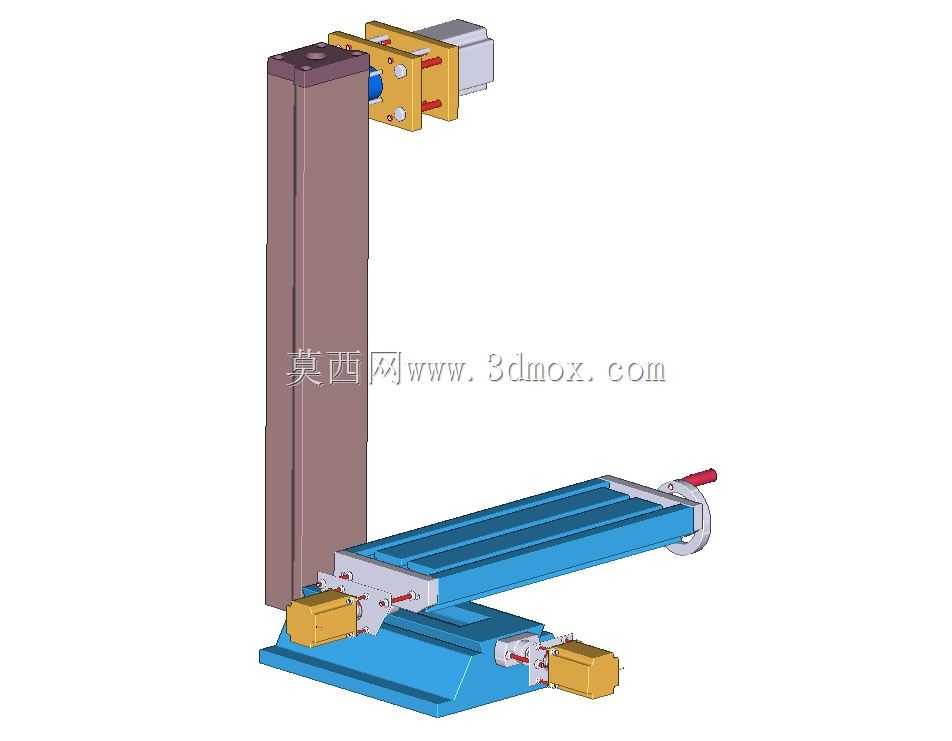

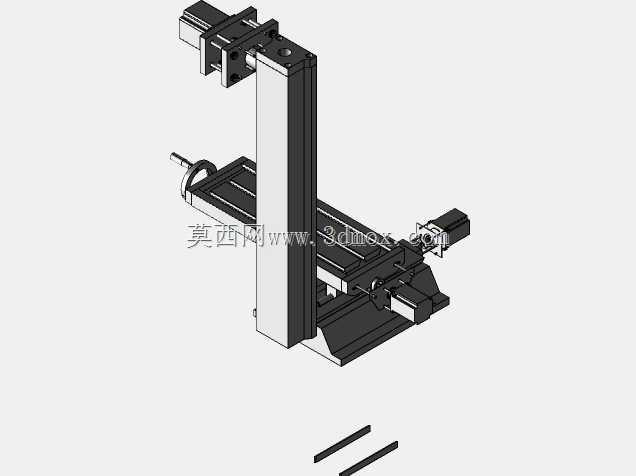

　　结构上，底部蓝色床身承担整机支承，内部预留安装面和走线空间，用于固定纵向滑台、横向滑台及驱动元件。工作台位于床身上方，通过导轨副实现两个水平方向的直线运动；手轮保留在端部，便于手动对刀、微调位置和检修时手动移动，而两端黄色步进电机则通过联轴器或丝杠传动提供自动进给能力。这样的设计兼顾手动操作的直观性与数控进给的可控性，在试制、打样和低速进给加工中更易控制切削状态。

　　立柱采用竖直箱型截面，安装在床身后侧，具有较高的抗弯和抗扭刚度。主轴组件固定在立柱前方的安装板上，通过黄色支架和红色紧固件定位，保证主轴轴线相对工作台面的垂直度。该部分承担刀具旋转和切削载荷传递，安装板上的孔位、加强筋和连接面均围绕定位精度与装配便利性展开，既方便主轴单元整体拆装，也便于后续根据加工需求更换不同功率或转速的动力头。

　　从功能特性看，三个步进驱动位置分别对应纵向、横向和垂向运动，使设备具备三轴联动改造基础。步进电机适合低速大扭矩进给，成本较低，控制简单，能够满足轻合金、塑料、铜件及小型钢件的铣削要求。导轨与丝杠的组合保证运动平稳，手轮与电机并存的结构则允许操作者在自动运行前快速完成工件找正，在调试阶段降低撞刀风险。床身、滑台和立柱之间通过螺栓连接，结合定位面确定装配关系，便于维修时拆解，也利于在三维设计阶段检查干涉。

　　设计思路上，模型没有追求复杂防护罩和整机外观，而是突出核心传动链与安装关系。各部件颜色区分明确：床身和滑台用蓝色表现主体支承，电机用黄色表现驱动单元，立柱用深色表现高刚度承载件，主轴及紧固件用亮色表现功能模块。这种表达有利于结构评审时快速识别运动件、固定件和动力件，也便于在装配体中检查丝杠行程、电机出线方向、手轮操作空间以及刀具与工作台之间的安全距离。

　　外形尺寸与安装边界方面，设备长度主要由工作台行程和手轮外伸量决定，宽度集中在底部床身和横向滑台范围，高度则由立柱高度及主轴组件决定。布置现场时，需要在工作台前后预留工件装夹和排屑空间，在电机侧预留接线、检修和散热空间，在手轮侧保留手动操作半径。由于立柱位于后侧，设备正面操作区较开阔，但上方主轴运动区域应避免与管线、照明架或防护门发生干涉。底部床身应安装在平整工作台或机架上，并通过螺栓或压板固定，以减小铣削振动对加工表面的影响。

　　在实际选型和建模时，需要重点核对导轨跨距、丝杠直径、电机座孔位、主轴端面到工作台的最大距离，以及各轴极限行程下的机械限位。滑台行程过大可能导致丝杠悬伸增加或导轨支承不足，行程过小则限制工件尺寸；立柱高度决定最大装夹高度，但过高会降低刚性。模型中各连接板的厚度、螺栓分布和加强结构，都服务于在轻切削条件下保持稳定性这一目标。

　　整体而言，该结构清晰呈现了小型立式铣床从床身支承、双坐标工作台、手动微调、步进驱动到立式主轴布置的完整机械关系，适合用于机床结构学习、进给系统方案验证、数控改造参考以及非标设备集成时的布局比对。
