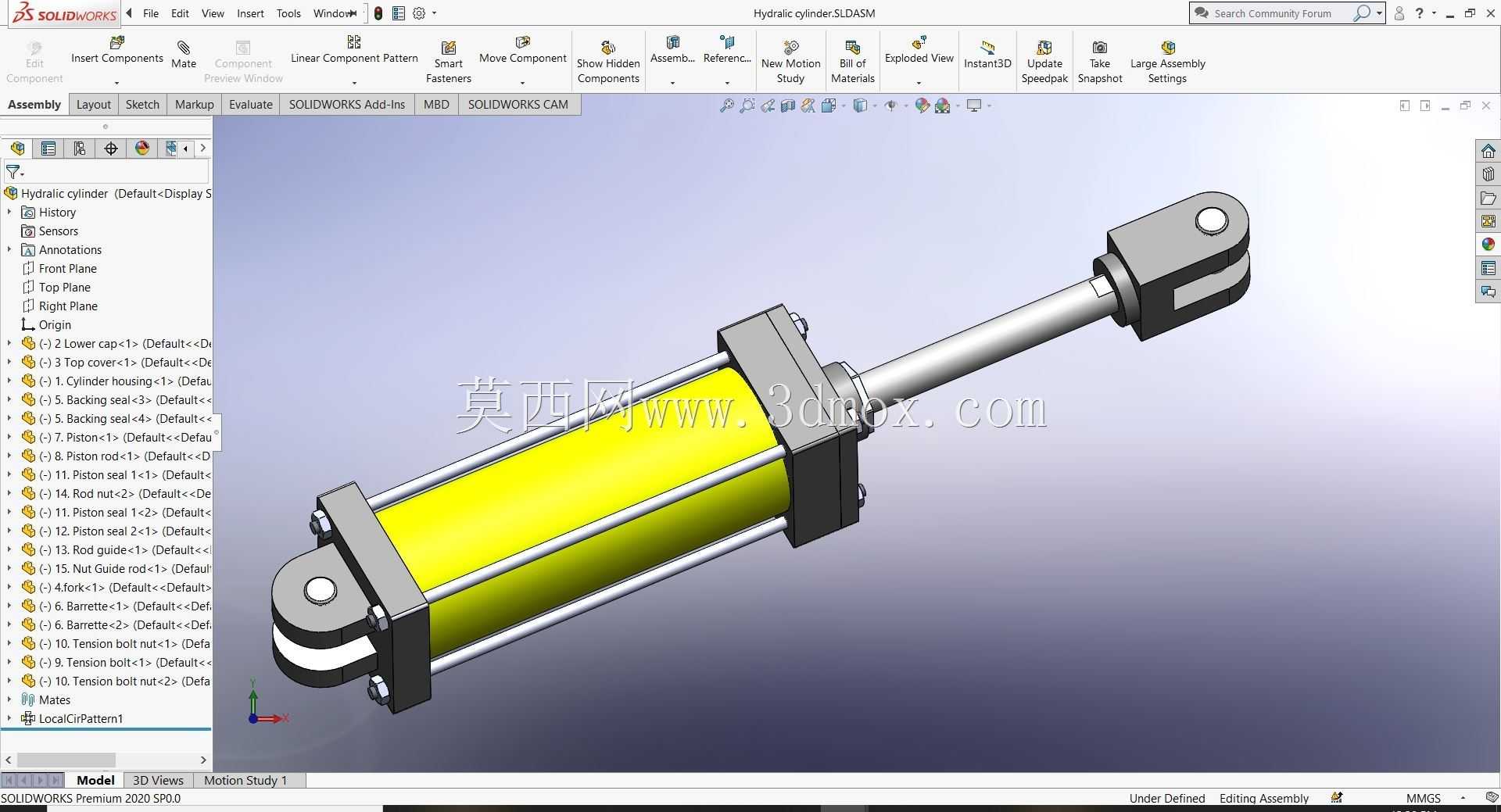

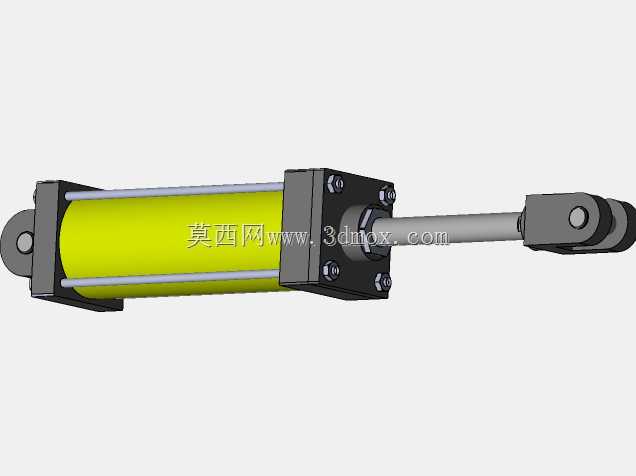

拉杆式双耳环安装液压缸三维结构

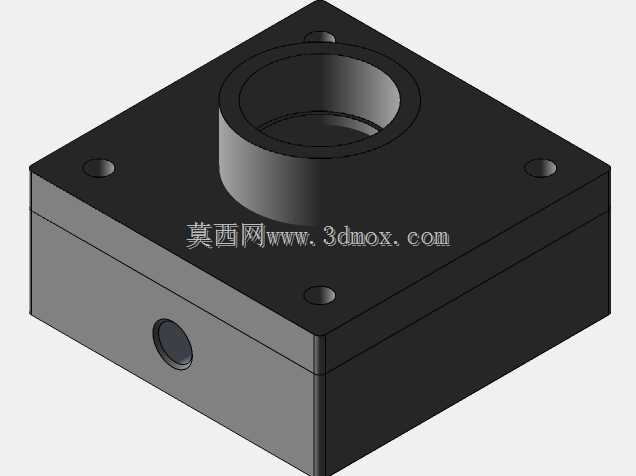

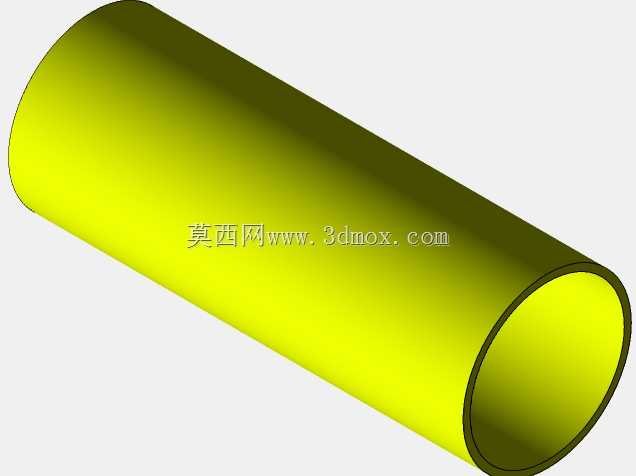

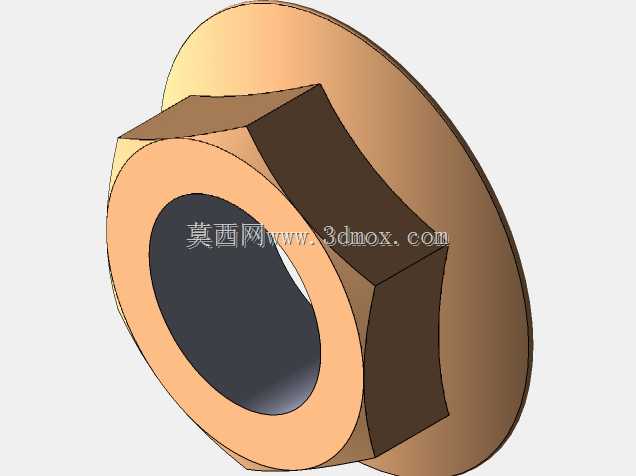

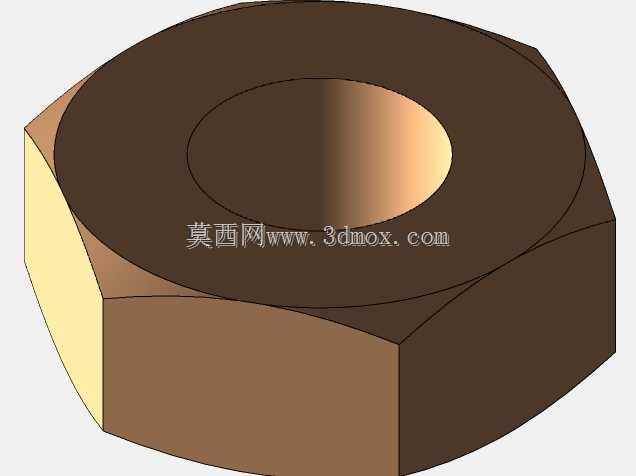

　　在各类工业液压传动系统中，这类拉杆式双耳环液压缸是应用范围极广的直线执行元件，从工程机械的工作装置动作驱动，到机床工装的夹紧进给、自动化生产线的工件推压定位，再到冶金设备的辊缝调整、环卫车辆的机构启闭，都能见到同结构油缸的应用身影。不同于法兰安装、脚座安装的油缸款式，这款采用前后双耳环铰接的安装形式，能够适配安装端存在小幅摆动的工况，避免活塞杆承受径向偏载，延长密封件与导向套的实际使用寿命。从结构设计逻辑来看，缸筒部分采用四根对称布置的拉杆完成前后端盖的锁紧，这种结构的优势在于加工装配难度低，端盖与缸筒的同轴度可以通过拉杆的预紧力均匀调整，后期维护时拆解更换密封件也十分便捷，相比焊接式缸筒的油缸，拉杆结构更适合中小缸径、

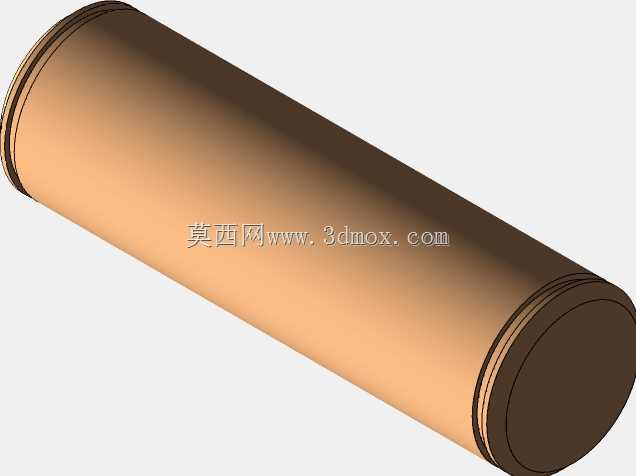

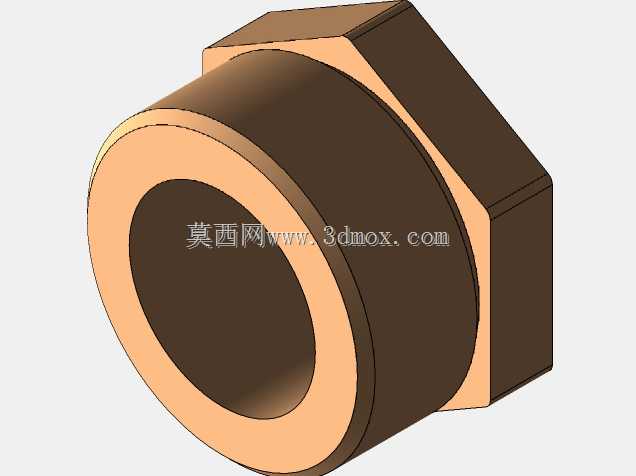

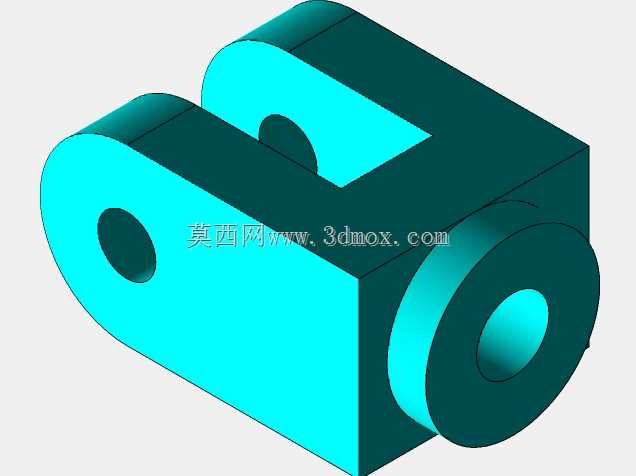

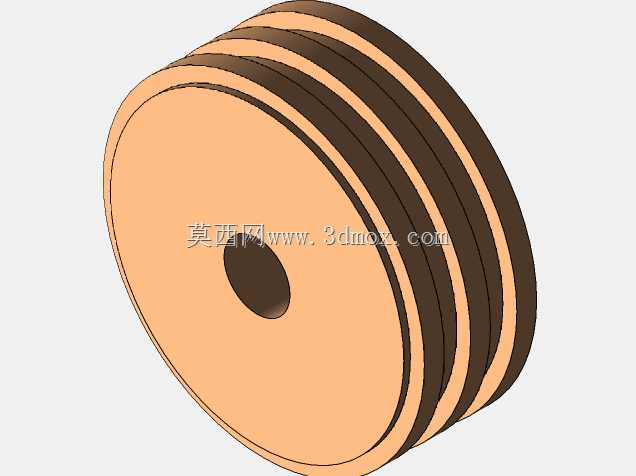

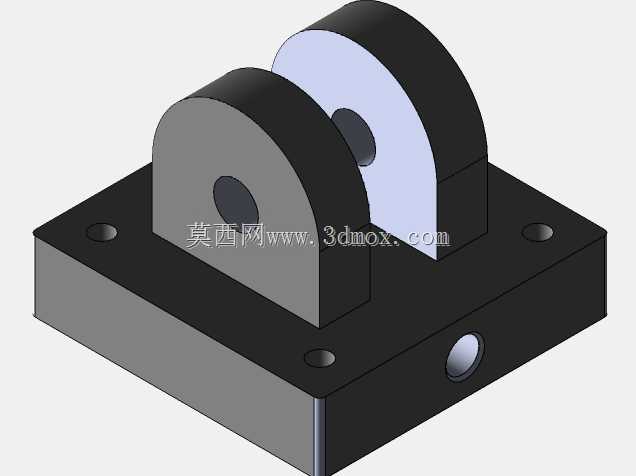

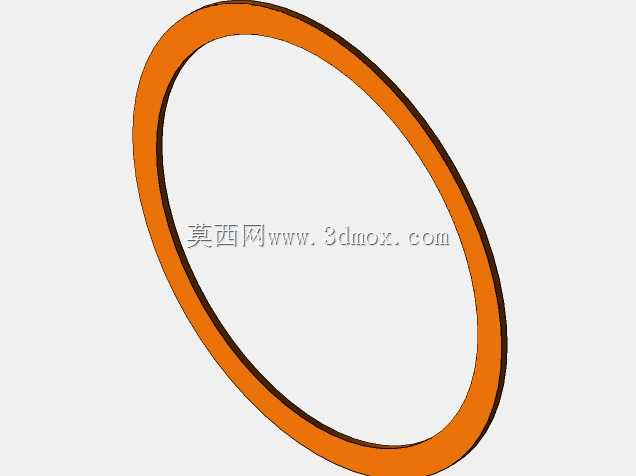

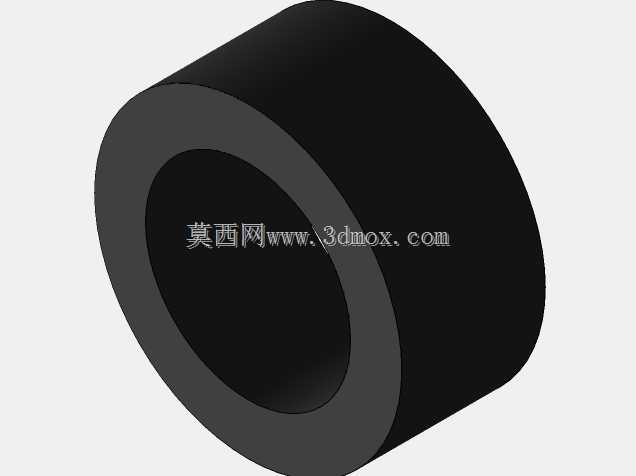

　　额定工作压力在16MPa以内的常规工况。缸筒内部的活塞采用组合密封结构，搭配导向环避免活塞与缸筒内壁直接接触，减少运行过程中的摩擦损耗与内泄漏；活塞杆表面做了硬化处理与镀铬层，能够抵御常规工况下的粉尘、水汽腐蚀，降低活塞杆表面拉伤的概率。从安装边界来看，前后耳环的铰接孔同轴度在建模时做了严格的公差约束，避免安装后出现别卡问题；活塞杆伸出端的耳环连接尺寸与缸尾耳环尺寸保持一致，方便配套连接销的选型采购。设计过程中特意预留了密封件的安装槽空间，所有倒角、退刀槽的尺寸都符合机械加工的工艺要求，没有出现无法加工的死角结构；油口位置布置在缸筒侧面的合理位置，既不会和安装拉杆产生干涉，也方便现场布设液压管路，

　　避免管路弯折半径过小造成的通油阻力过大问题。这类油缸的输出力由缸径与系统工作压力直接决定，选型时可以根据实际负载大小匹配对应的缸径参数，同时结合行程要求调整缸筒长度，建模时将各个零件做了参数化关联，修改缸径、行程参数时可以快速驱动整体结构更新，减少重复建模的工作量。需要注意的是，双耳环安装的油缸在实际布设时，要保证负载的作用方向与油缸轴线方向保持一致，铰接点的转动要灵活无卡滞，否则会造成导向套偏磨、活塞杆弯曲等故障，建模时也特意在耳环位置预留了润滑注油的结构空间，方便后期维护时加注润滑脂，减少铰接销的磨损。
