牧场农田用风力驱动提水喷灌装置

　　这类风力提水喷灌装置在开阔农牧区、零散坡地、远离电网的田间地块适用性极强，不需要布设供电线路，也不用额外配置燃油动力机组，仅依靠自然风能就能完成取水、加压、喷灌作业，在草场灌溉、旱地作物补水、小型牧场牲畜供水场景中，能大幅降低运维的能源投入。整套装置的核心做功逻辑是将风轮捕获的轴向旋转动能，通过塔架内部的传动换向结构，把连续旋转运动转化为柱塞泵或者活塞泵的往复做功动作，直接从地下浅井、周边蓄水池或者引水渠中提水，加压后的水流可直接接入喷灌管路，也能通过配套的高位储水塔实现稳压存储，在无风时段也能持续供水。

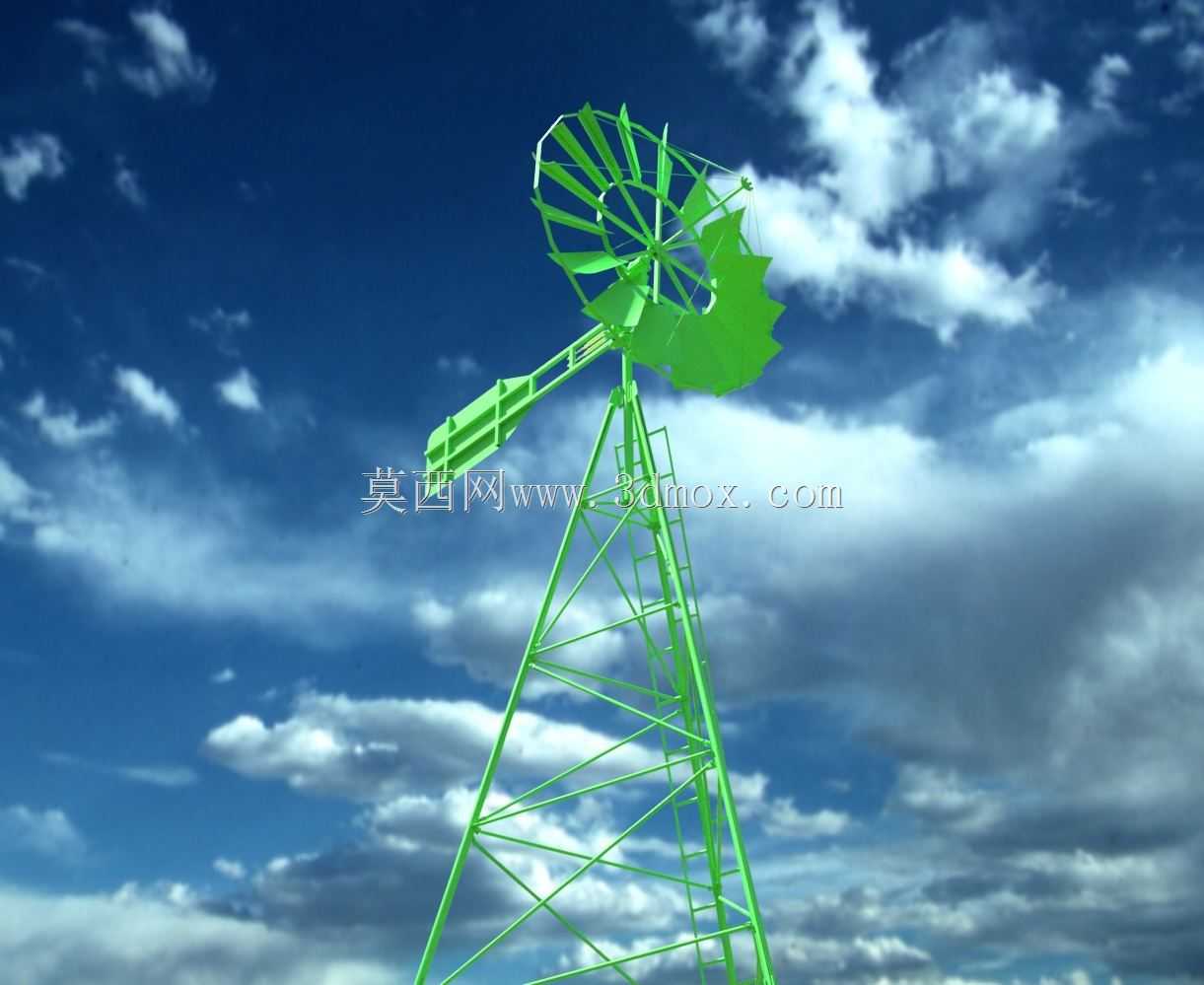

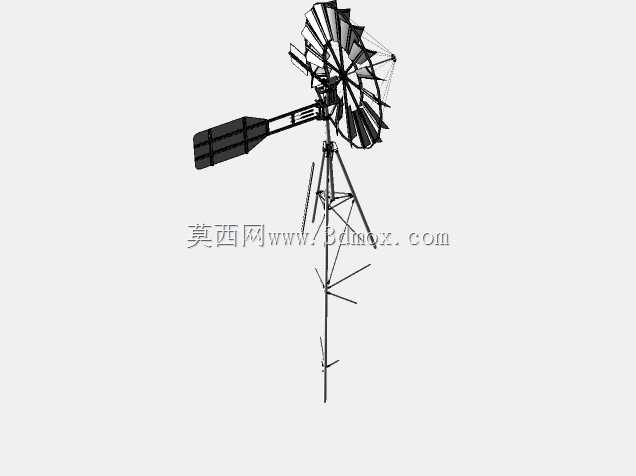

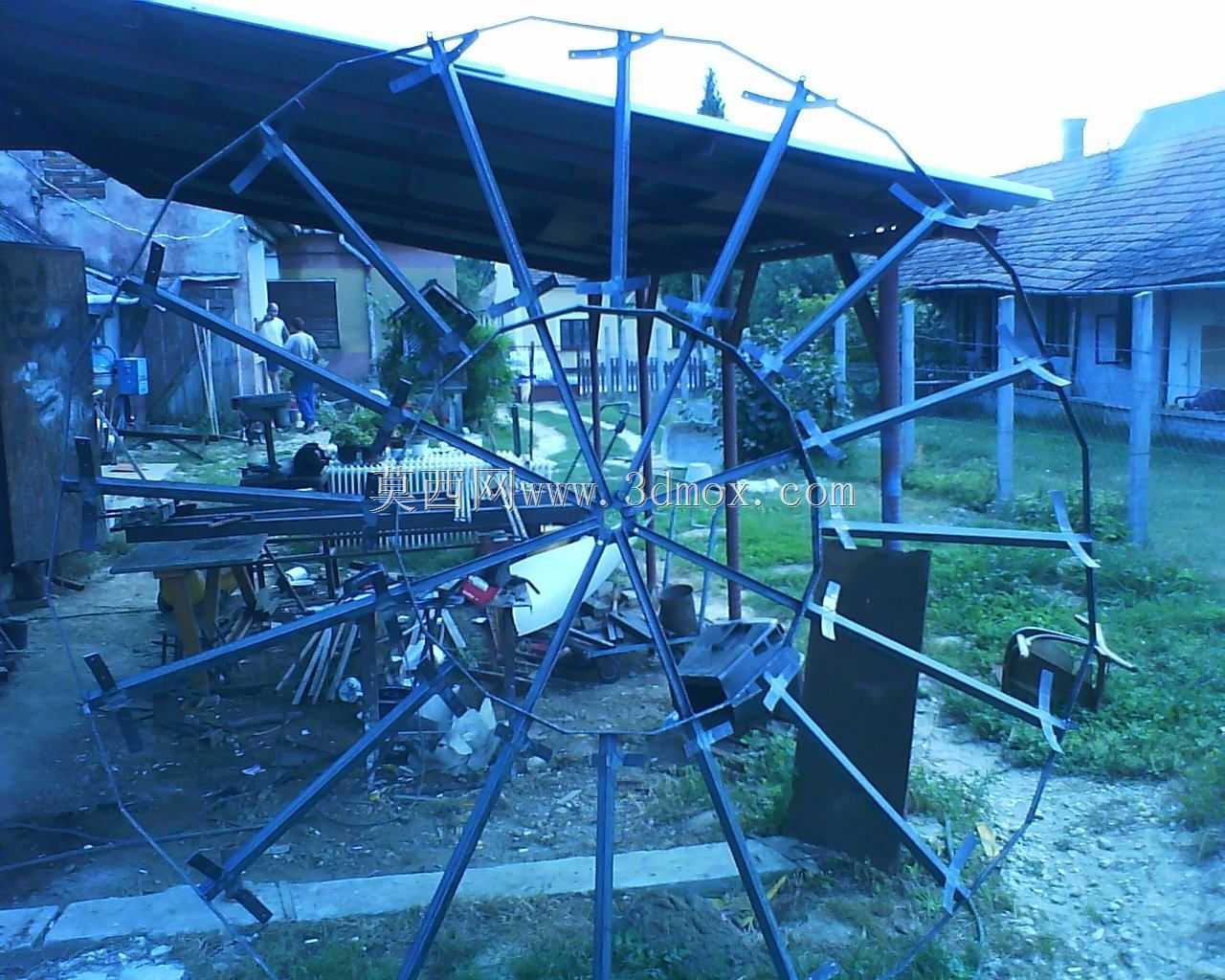

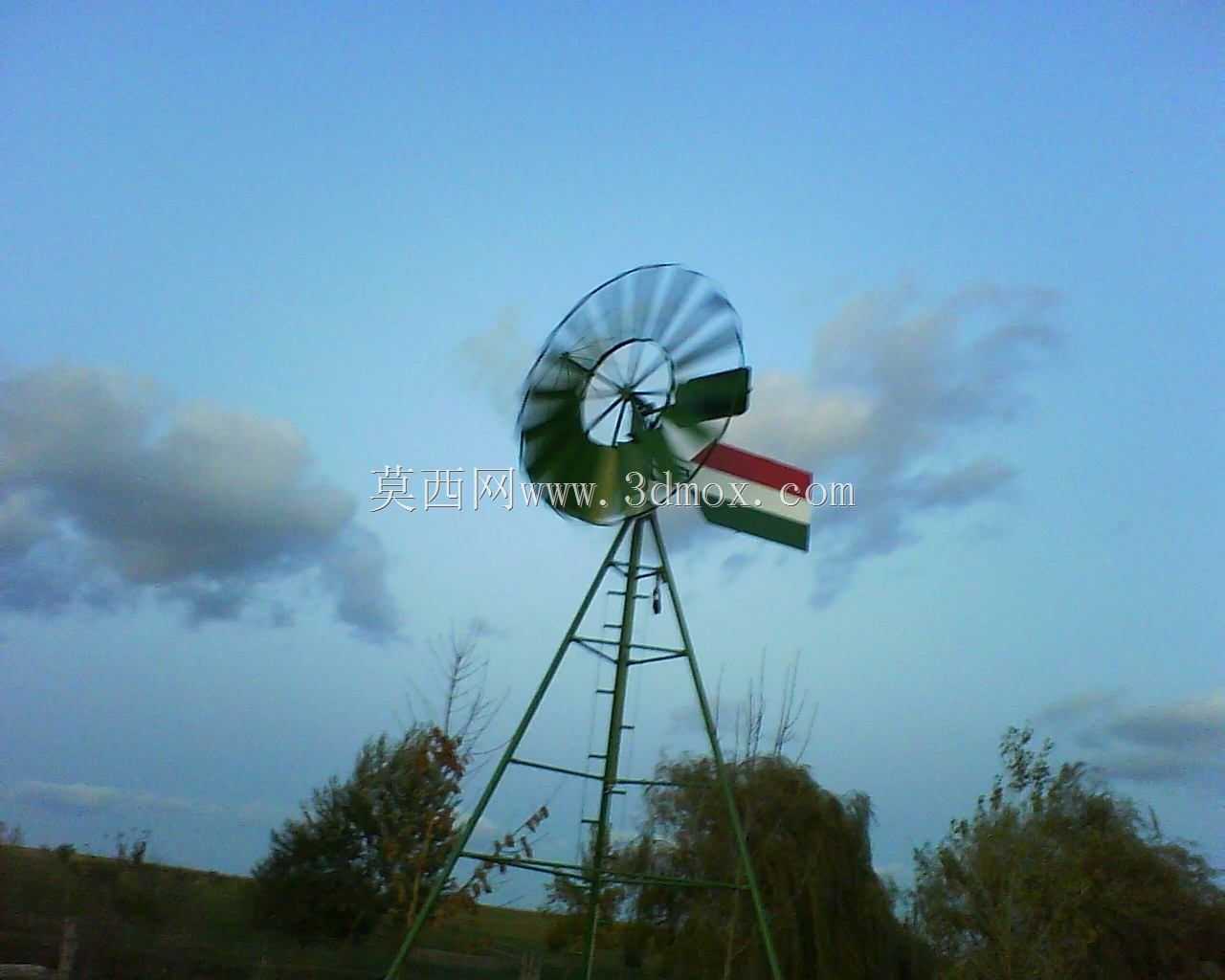

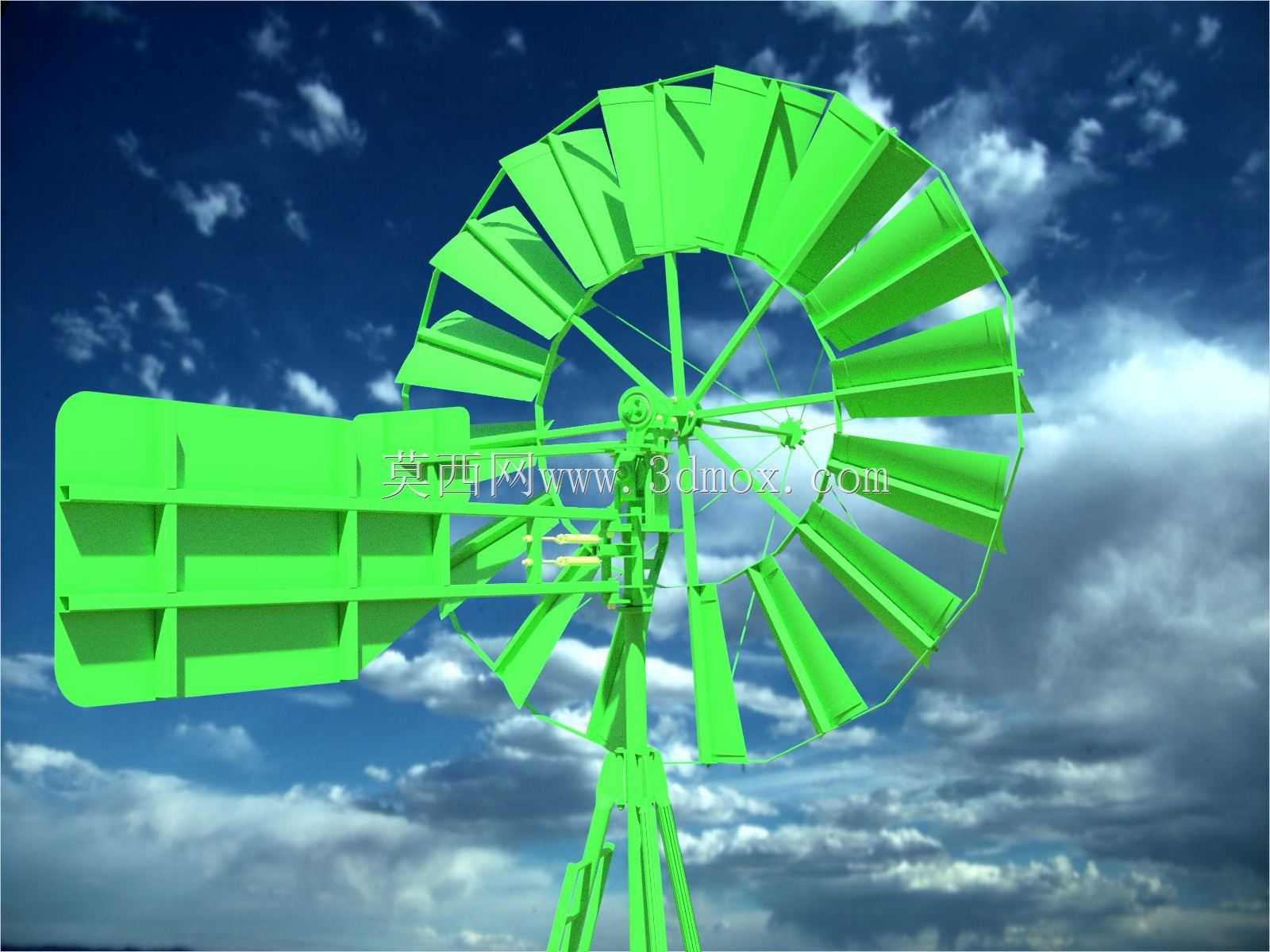

　　从结构设计层面拆解，上部风轮组件采用多叶片环形布局，这类低速大扭矩风轮和发电用的高速三叶风轮有明显区别，它不需要追求极高的叶尖速比，重点是在2.5m/s左右的低风速下就能输出足够扭矩带动泵体做功，叶片采用曲面冲压成型结构，沿轮圈周向均匀排布，每片叶片的安装角都经过匹配调校，兼顾迎风捕风效率和强风下的受力冗余，风轮尾部配套的定向尾舵会根据来风方向实时调整风轮朝向，让迎风面始终垂直于主风向，不需要人工频繁调整朝向。

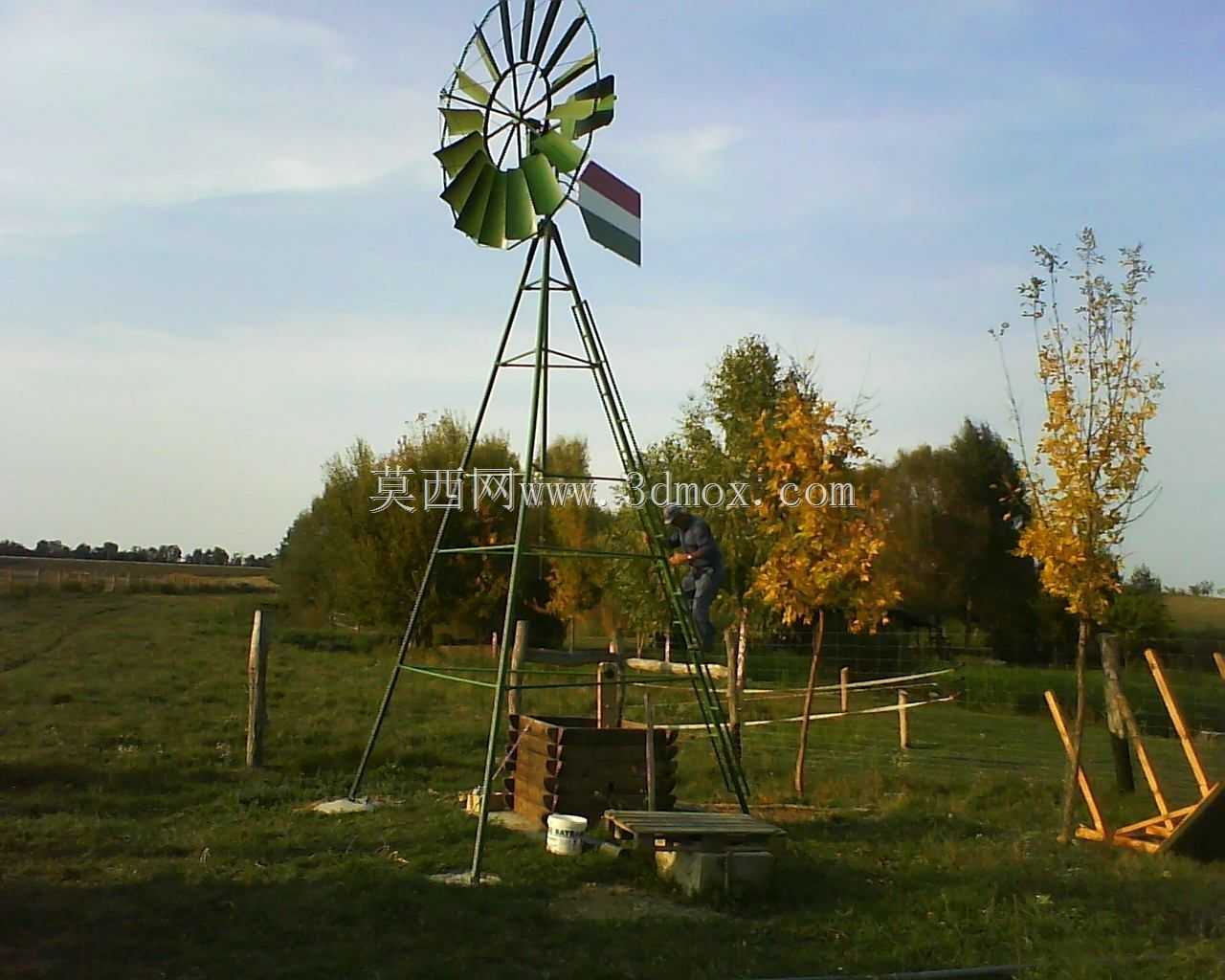

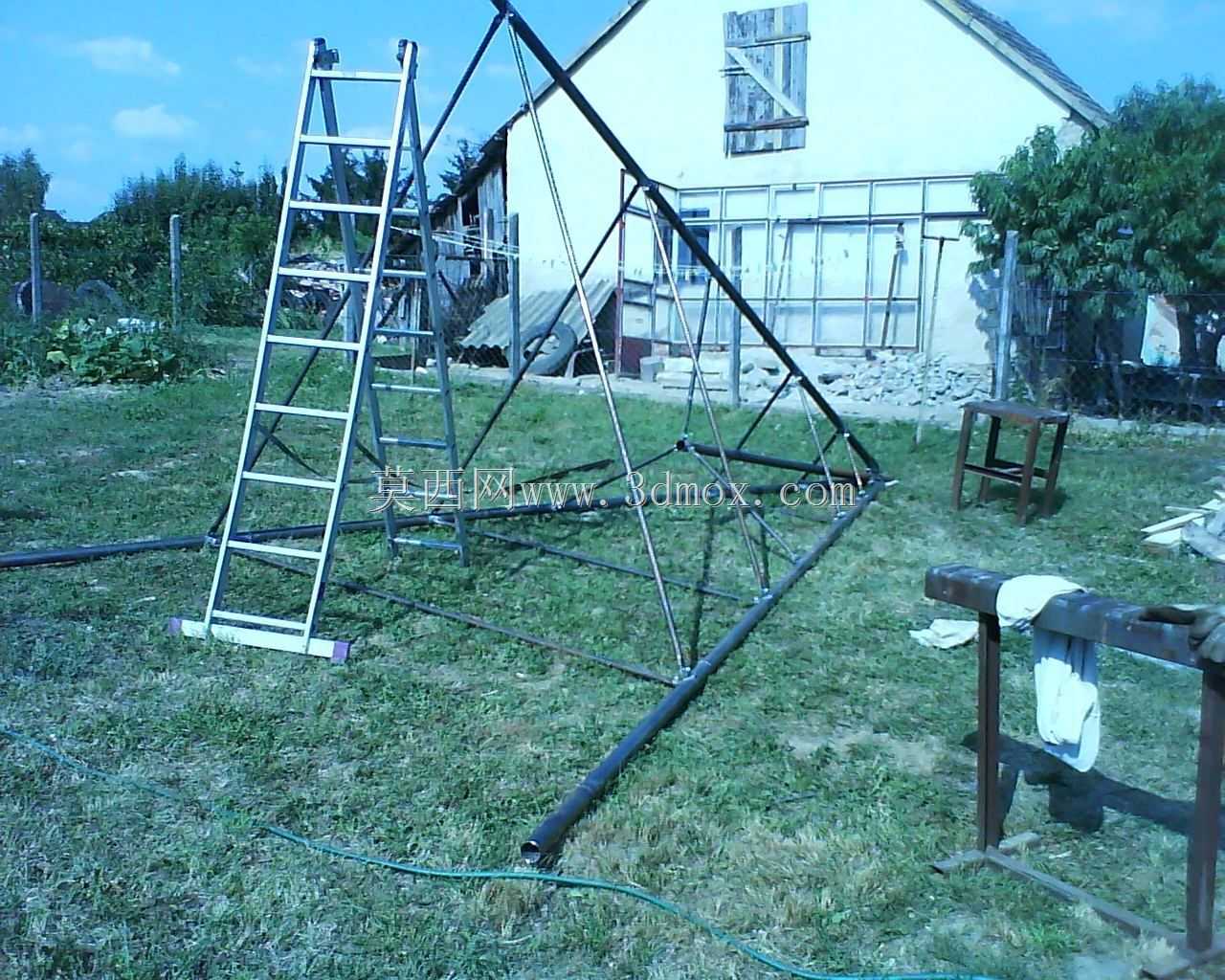

　　支撑部分采用桁架式塔架结构，四根主支腿沿底部向外张开形成稳定的支撑边界，斜向拉筋和横向箍圈交错布置，在保证整体结构刚性的同时，尽可能降低塔身自重，也减少迎风面的风阻载荷。塔架的高度设定需要结合现场地形的遮挡物高度确定，要保证风轮所处的高度层没有树木、围挡或者地形凸起造成的紊流影响，常规田间安装时，塔架底部的支腿需要预埋混凝土基础，基础的开挖深度要根据当地的冻土层厚度调整，避免冬季土层冻胀造成塔架倾斜，四个基础的上安装面要保证水平度偏差控制在允许范围内，防止风轮旋转时出现额外的偏心振动。

　　下部的泵体传动组件安装在塔架中下部靠近水源的位置，过长的传动路径会造成功率损耗和杆件挠曲变形，设计时要尽可能缩短风轮主轴到泵体输入轴的传动链路，换向机构的曲柄连杆组件要匹配风轮的额定转速区间，避免转速过高时泵体出现空程或者水锤现象。输水管道从泵体出口沿塔架内侧固定，一直延伸到灌溉区域，管路的最低位置要设置泄水阀，冬季闲置时可以排空管内余水，防止冻裂管路。

　　在实际选型布置时，要先确认作业区域的常年主导风向、平均风速和地下水位深度，风轮的直径直接决定提水流量，直径越大的风轮在同风速下能捕获的风能越多，对应的提水高度和流量也越大，但同时整体塔架的受力载荷也会同步提升，基础的尺寸和塔架杆件的型材规格都要对应加强。安装场地要避开强紊流区域，和周边遮挡物的水平距离至少要达到遮挡物高度的两倍以上，保证吹向风轮的气流平稳。日常运维时，只需要定期检查传动部位的润滑状态、叶片连接螺栓的预紧力，以及塔架拉筋的张紧程度，旋转部位的密封件要定期更换，避免提水时的水汽进入传动结构造成锈蚀。和电动灌溉设备相比，这套装置的结构全部为机械传动，没有复杂的电控元件，在野外恶劣环境下的故障率更低，适配没有供电条件的偏远作业区域，风能资源充足的地区可以长期无外接能源运行。
