立式单柱物料升降输送设备结构设计

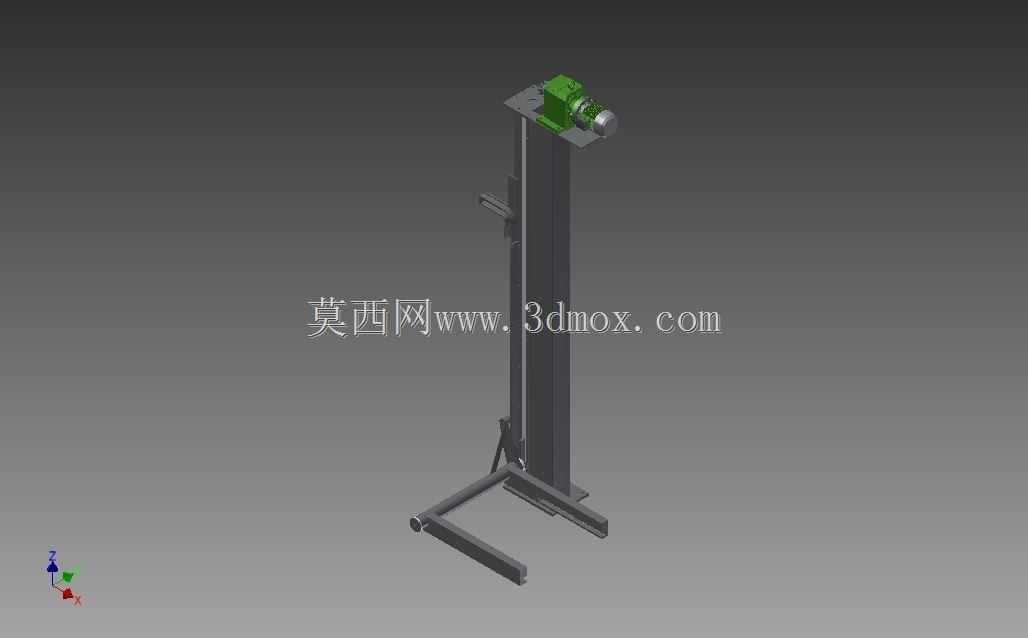

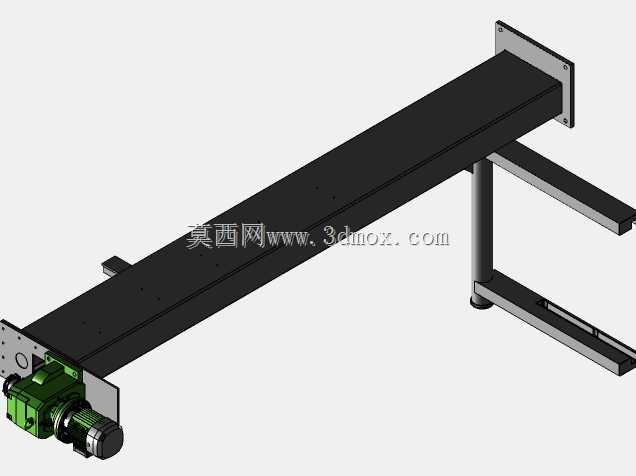

　　在肉制品加工、生鲜食材转运的车间作业场景里，这类立式单柱升降结构常被用于不同工位间的物料垂直转运，替代人工完成整箱食材、加工料斗的举升移位，适配车间内狭窄通道的作业需求，避免多柱式升降架占用过多通行空间。从实际落地的作业需求出发，设计时首先要考虑设备的移动灵活性，底部采用L型分体式支撑脚结构，两个支脚向立柱前侧延伸，既可以在举升时形成稳定的抗倾覆支撑力矩，又能让支脚顺利伸入标准物料周转车的底部间隙，无需额外搭建对接平台，就能直接承接周转车上的物料托架，减少中间转运的衔接步骤。立柱部分采用矩形空心型钢作为主体承载结构，内壁布置滑动导轨副，升降滑座通过内嵌的滑块与导轨配合，保证上下运行时的直线度，避免举升过程中出现侧向晃动，

　　滑座上预留标准安装孔位，可以根据不同的物料承载需求加装托架、料斗固定夹或者挂钩组件，适配不同形态的物料载具。顶部的驱动单元采用集成式减速电机直连传动结构，相比链传动的布局，直连传动的传动间隙更小，举升过程的启停更平稳，不会出现链传动长期使用后的节距拉长导致的窜动问题，电机的安装座采用可拆卸式螺栓固定在立柱顶端的法兰板上，后期维护时可以直接整体拆下驱动单元，无需拆解整根立柱结构。设计过程中需要重点核算安装边界尺寸，立柱的总高度要适配车间内常规的2.8米净空层高，举升行程覆盖从地面到1.8米的常规操作台面高度，满足大部分加工操作台、物料暂存架的高度对接需求；底部支撑脚的横向跨度控制在0.8米以内，保证设备可以顺利通过车间内0.

　　9米宽的标准通道门，支脚底部安装可调式支撑脚杯，在固定工位作业时可以降下脚杯将万向轮顶离地面，保证举升重载时的整体稳定性，需要转场时升起脚杯即可通过底部的万向轮推动设备移位。从结构受力的角度看，滑座与升降传动件的连接位置做了加强筋补强，因为举升过程中物料的重心会偏向立柱前侧，连接位置会承受持续的倾覆弯矩，加强筋的布置方向沿着弯矩受力方向延伸，将应力分散到整个滑座的承载面上，避免局部应力集中导致的结构变形。导轨的安装面在加工时需要保证与立柱底面的垂直度公差控制在0.5mm以内，否则滑座运行到高位时会出现卡滞，加剧滑块的磨损，缩短设备的维护周期。顶部驱动单元的输出轴与传动丝杠（或链条）的同轴度也要做相应调整，

　　避免传动过程中出现额外的径向力，导致电机轴承过早损坏。在实际应用场景中，这类设备还可以根据需求加装行程限位开关，在立柱的上下极限位置设置硬限位与软限位双重保护，防止滑座超程运行导致的结构碰撞，滑座上也可以加装安全防坠机构，一旦传动件出现断裂失效，防坠棘爪会立刻卡入立柱上的预留卡槽，将滑座锁止在当前位置，避免物料坠落引发的安全事故。考虑到食品加工车间的清洁需求，整体结构的外露部分都采用圆弧过渡设计，减少卫生死角，表面做喷砂防锈处理后喷涂食品级防护涂层，可以耐受日常的高压水枪冲洗与消毒水腐蚀，不会因为长期处于潮湿多油污的环境出现涂层脱落、结构锈蚀的问题。底部的万向轮采用不锈钢支架搭配尼龙轮面，不会在环氧地坪上留下轮印，也能耐受日常的清洁药剂腐蚀。整个设备的结构拆分设计充分考虑了运输与进场安装的便利性，立柱、底座、驱动单元都可以拆分后通过普通货梯运输，到现场后只需要通过螺栓连接即可完成组装，不需要现场焊接作业，降低了进场安装的难度与成本。
