采石场叉车快换叉齿属具结构设计

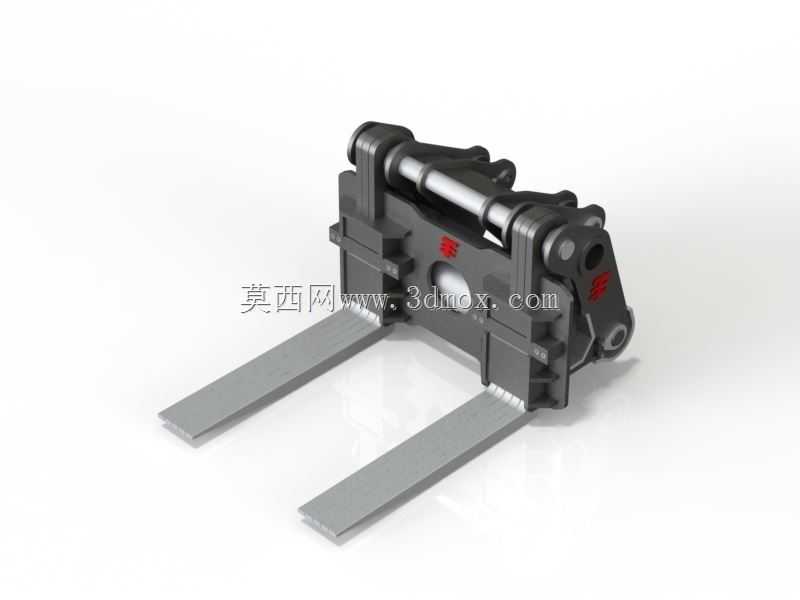

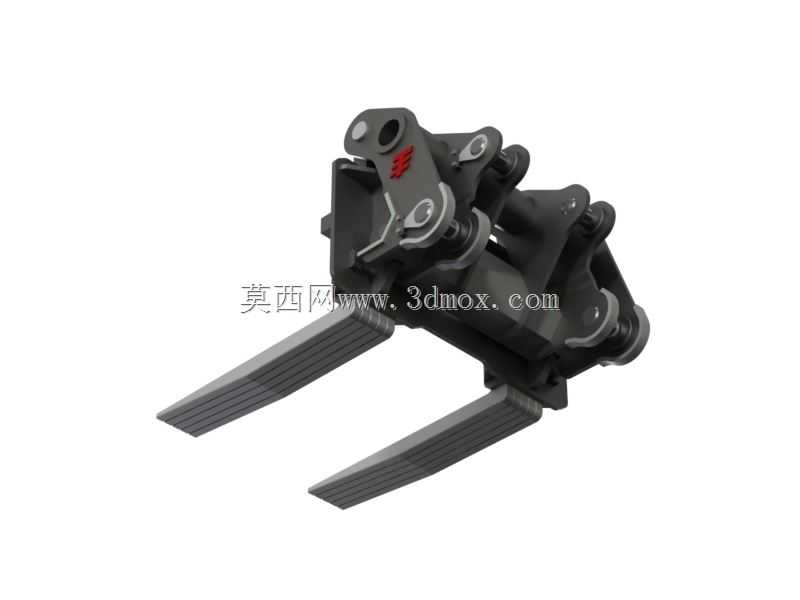

　　采石场、矿山散料转运和块石装卸工况里，标准货叉很难同时兼顾长叉齿承载、快速换型和属具互换。这套快换式采石叉把重点放在连接界面、受力路径和现场更换效率上，主体由上部快换架、中部承载横梁、两根长叉齿以及液压锁紧组件构成，直接面向叉车属具端的实际使用。上部连接区按照常见叉车滑架和快换挂钩的安装边界设计，保留上挂钩、下支承面和侧向定位面，使属具能够挂接在叉车货叉架上；中部横梁承担叉齿根部弯矩，两侧立板与横梁焊接成封闭箱形，避免薄板在偏载时出现张口变形。两根叉齿采用长直平板式结构，前端做斜切导入，便于插入石料堆垛、托盘缝隙或低矮料堆下方；叉齿上表面平直，适合承托不规则块石、预制构件和重型托盘，下表面与横梁连接处加厚，以控制根部应力集中。

　　快换功能的核心不在外观，而在锁紧逻辑。连接架上设置液压油缸驱动的锁销或锁钩，驾驶员在驾驶位即可完成属具锁定与释放，减少人工插拔销、敲击和对位时间。油缸布置在架体中上区域，管路尽量贴近立板内侧，避免在采石现场被飞石、料堆边缘剐蹭。锁止点选择在载荷传递最直接的位置，使挂钩、锁销和横梁形成闭合受力环，而不是单靠螺栓承受冲击载荷。现场使用时，这类属具最常见的问题不是额定载荷不足，而是偏载、冲击和地面磕碰。叉齿长度较大，在搬运长条石材或宽幅托盘时稳定性更好，但也会增加前端弯矩，因此设计中需要把载荷中心距作为校核前提。架体宽度、挂钩间距和下支承点高度应与叉车滑架匹配，保证属具挂上后重心尽量靠近叉车前轮，不出现异常前倾。侧向间隙不能过大，

　　否则在不平路面行驶时会产生明显晃动；也不能过小，否则挂接时对位困难，泥水污染后更难拆卸。从结构细节看，立板上的销轴孔、油缸座和挂钩根部都是高应力区，适合在三维建模阶段直接建立焊缝、倒角和加强筋，而不是后期简单补块。油缸两端铰接点要保留转动自由度，补偿制造误差和框架微变形；锁销端部应做导入锥，方便挂钩进入后自动找正。叉齿与横梁连接若采用焊接，需在模型中明确焊脚尺寸和坡口方向；若采用螺栓连接，则要预留扳手空间并考虑防松方式。对于采石场多粉尘、多颗粒环境，外露配合面应尽量减少水平积灰面，必要时在锁销附近增加护板，把下落碎石导向外侧。安装边界方面，上部挂钩开口尺寸需适配叉车滑架横梁厚度，下支承面与上挂钩的垂直距离决定挂接是否到位；

　　属具总宽受叉车总宽和通道宽度限制，叉齿长度则受作业空间、托盘规格和载荷曲线共同约束。模型中还应检查属具在最低位置、最高位置以及后倾状态下是否与轮胎、门架或护顶架发生干涉，特别是快换油缸和管路接头在门架前倾时容易靠近车体。功能上，它并不只是把两根叉齿焊在架子上，而是通过标准快换界面让同一台叉车在采石叉、托盘叉、铲斗或其他属具之间切换。搬运大块石材时，长叉齿提供更大承托跨度；更换普通托盘叉后，又能回到常规装卸作业。液压快接减少了属具更换的辅助时间，也降低了人员站在属具与叉车之间操作的风险。结构设计思路可以概括为先确定连接界面，再布置载荷路径，最后补充防护和维护空间。先在三维环境中拟合叉车滑架、门架运动包络和地面间隙，确定挂钩、锁销和横梁的相对位置；随后以叉齿根部弯矩、横梁扭转和立板拉压为主要受力对象，调整板厚和加强筋；再把油缸、油管、护罩和检修空间纳入同一装配体，避免各部件单独看合理、装在一起却无法操作。这样建立的模型既能用于结构评审，也能直接为后续工程图、焊接件拆分和选型校核提供依据。
