微雪0.9英寸OLED显示模组结构

　　在嵌入式终端、手持检测仪表、小型控制板卡以及实验装置的结构设计中，显示区域往往决定了面板开孔、支撑筋位和内部堆叠方式。这块0.9英寸OLED模块的三维建模重点，并不在于复刻每一个贴片电阻电容，而在于把屏幕有效显示区、PCB外轮廓、连接器高度、元件突出量和安装孔位关系表达清楚，使结构工程师在壳体设计阶段就能判断干涉、视线角度和装配顺序。

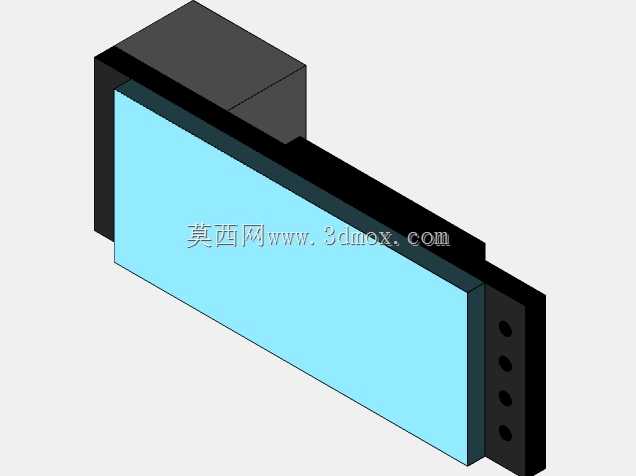

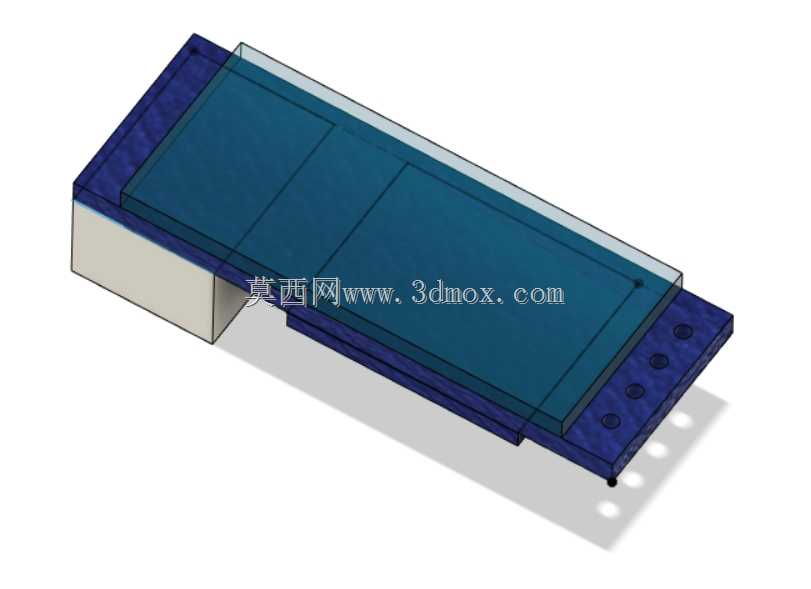

　　模块整体为狭长矩形布局，蓝色基板承载显示玻璃与外围驱动电路，屏幕表面覆盖透明保护区域。模型保留了PCB厚度、板边局部缺口、焊盘侧元件以及板端安装孔的相对位置，能够直接用于面板开窗校核。实际选型时，工程师最常遇到的问题不是屏幕能不能点亮，而是外壳窗口与显示区是否对正、PCB下方是否有足够避让空间、连接器插拔后是否会顶到后盖，以及固定孔附近的铜柱或螺柱是否会与板上元件冲突。该模型把这些边界条件集中呈现，可减少反复打样中的尺寸误判。

　　从功能上看，这类OLED模块用于输出字符、状态图标、简单曲线或参数数值，常见于电源管理板、传感器节点、运动控制器、小型测试治具和教学开发平台。由于自发光显示不需要背光导光结构，模组厚度相对容易控制，但玻璃区与FPC/连接器区域的高度差仍需在结构堆叠中单独考虑。若设备前面板采用透明镜片，镜片与屏幕表面之间应保留均匀间隙，避免压伤玻璃；若采用下沉式安装，则需要在壳体上设计限位台阶，让PCB承托面与屏幕避让槽分开，不能让整块板悬空受力。

　　建模思路上，优先还原对装配有决定作用的几何要素：显示黑边范围、可视区边界、PCB长宽与厚度、四角固定孔中心距、板底最高元件包络、连接器占用空间以及板边焊点位置。对于不影响结构干涉的细小器件，可以采用简化体或高度包络表示，这样既能保留工程判断所需信息，也能在总装中控制模型复杂度。屏幕玻璃边缘属于脆弱区域，周边壳体不宜设计尖角压块；固定孔附近应留出平整支撑面，螺丝锁紧时避免使基板产生弯曲应力。

　　安装边界方面，狭长形态意味着它适合布置在面板上方、设备手柄正面或控制盒窄边位置。若设备存在振动工况，单靠小螺丝固定可能不足，可在PCB下方增加局部支撑柱，并在屏幕外侧设置软质缓冲垫。面板开窗尺寸应小于玻璃外轮廓、大于有效可视区，并根据贴膜或镜片厚度调整沉台深度。接插件出线方向也要提前确认，侧向出线会影响内部走线半径，背面插接则会增加Z向高度需求。

　　在整机三维布局中，可将该模块作为显示子装配直接调入，与前壳、按键板、主控板和电池仓进行干涉检查。通过旋转不同视角，可以核对屏幕中心与人眼观察位置是否匹配，评估强光下镜片反射区域，以及确认维修时是否需要先拆开显示模组才能触及连接器。对于多板卡堆叠设备，这种按真实尺寸建立的显示模块能够帮助设计者在早期确定立柱高度、连接走线槽和面板加工尺寸，避免后期因屏幕偏位、顶壳或连接器空间不足而修改模具。
