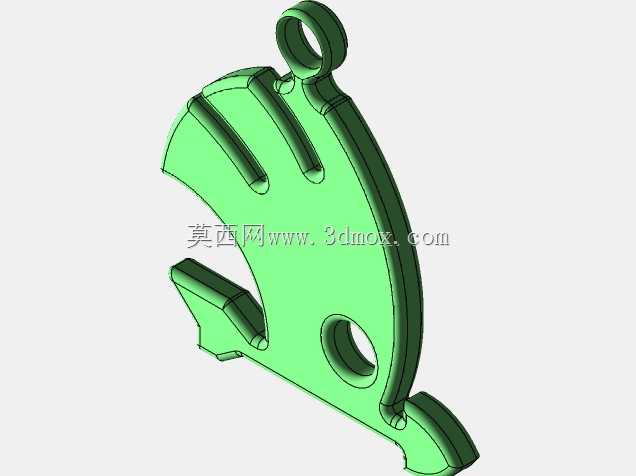

斯柯达汽车专用异形钥匙挂扣结构

　　日常整车售后附件开发环节里，这类定制化钥匙挂扣的结构验证，往往是容易被忽略却直接影响用户使用体验的细分项。不同于通用标准钥匙环的简单环形结构，这款适配斯柯达车型的挂扣，在初始建模阶段就同步对齐了车系原厂钥匙的握持轮廓，没有采用市面上常见的方正牌托造型，而是顺着钥匙侧边的弧度做了一体化的曲面延伸，既可以单独作为挂饰穿在钥匙串上，也能在不额外增加连接件的前提下，直接卡合在原厂钥匙的侧边预留槽位，减少日常使用中多余连接件晃动产生的异响。从实际装车使用的场景来看，多数车主会将车钥匙与家用钥匙、门禁卡串在一起携带，挂扣顶部的封闭吊环做了加厚的圆角处理，建模时特意将环体内壁的R角放大到1.5毫米，避免长期与金属钥匙环摩擦出现应力集中断裂的问题；

　　环体的内孔尺寸控制在8毫米，既可以穿过常规的双圈金属钥匙环，也能适配市面上多数皮质钥匙挂绳的绳头，不会出现孔径过小穿不过配件、或是孔径过大导致挂扣在钥匙串上随意窜动的情况。主体结构的厚度统一设定为3毫米，这个尺寸是经过多轮手持握持验证选定的：太薄会导致边缘硌手，且冲压或3D打印成型后刚性不足，放在口袋里受挤压容易出现弯折变形；太厚则会整体重量偏大，和钥匙串在一起增加裤兜的坠重感，同时边缘的倒角处理难度也会上升。挂扣板身上开设的两个长条形开槽并非装饰性结构，靠上的窄槽可以直接卡在车钥匙侧面的凸起筋位上，限制挂扣与钥匙之间的相对转动，避免行走过程中挂扣反复剐蹭钥匙表面的烤漆；靠下的圆形通孔一方面是作为造型呼应车系的标识元素，

　　另一方面也可以作为额外的穿绳点位，用户可以根据自己的使用习惯将挂绳穿过这个孔，实现斜挎佩戴的使用需求。底部延伸出的两个异形卡爪，建模时严格匹配了斯柯达原厂钥匙外壳的分型线位置，卡爪的内侧做了0.2毫米的内凹让位，不会压到钥匙外壳接缝处的飞边，卡合后的单边间隙控制在0.1毫米，用手拨动不会出现明显的松旷量，同时不需要借助工具就可以手动拆装，不会因为过盈量过大刮花钥匙的表面处理层。在结构强度校核阶段，重点对吊环与主体连接的过渡位置做了应力仿真，日常使用中钥匙串意外坠落时，这个位置会承受瞬间的冲击载荷，因此建模时特意将过渡处的外R角加大到3毫米，消除了直角连接带来的应力集中问题，按照常规锌合金压铸的材料属性计算，

　　这个位置可以承受超过150牛的瞬间拉力，完全覆盖日常使用的载荷工况。考虑到后续不同的加工工艺适配，整个模型的所有边角都做了最小0.3毫米的倒角处理，既可以满足压铸成型后的出模要求，避免出现锐边割手的问题，也能适配后续的抛光、电镀或是喷塑表面处理工序，不会在边角位置出现涂料堆积或是镀层不均的缺陷。整个挂扣的外轮廓最大宽度控制在35毫米，最大高度60毫米，放在牛仔裤口袋里不会出现突出的棱角硌腿的问题，整体轮廓没有复杂的倒扣结构，如果采用机加工方式制作，只需要一次装夹就可以完成正面所有轮廓的铣削，背面仅需做平面对刀即可，加工工序非常简洁；如果采用压铸量产，模具的分型面可以直接选在挂扣厚度方向的中分面，不需要设计复杂的侧向抽芯结构，能够有效降低模具的加工成本和后期量产的废品率。不同于市面上很多仅做外观造型的装饰性钥匙扣，这款结构在建模初期就把实际使用中的装配、受力、握持、工艺适配等多个维度的需求同步纳入了设计考量，每一处开槽、每一个曲面弧度、每一个孔位的尺寸都对应明确的使用功能，没有多余的装饰性结构，在保证造型辨识度的前提下，最大化兼顾了结构可靠性与量产工艺性。
