壁挂式可折叠金属搁板承重支架结构

　　在商用空间与民用家装的墙面拓展作业场景中，这类折叠式金属搁架支架是兼顾空间利用率与承载需求的典型五金构件，常被应用于小户型家居墙面置物、车间工位临时工具放置台、餐饮后厨操作区临时置物架、房车内部折叠操作台、商铺墙面折叠展示台等场景，核心解决固定支架占用空间、无法按需收合的痛点，在不需要放置物品时可将支架向上翻折贴合墙面，释放下方通行或操作空间，避免固定突出支架带来的磕碰风险与空间浪费。

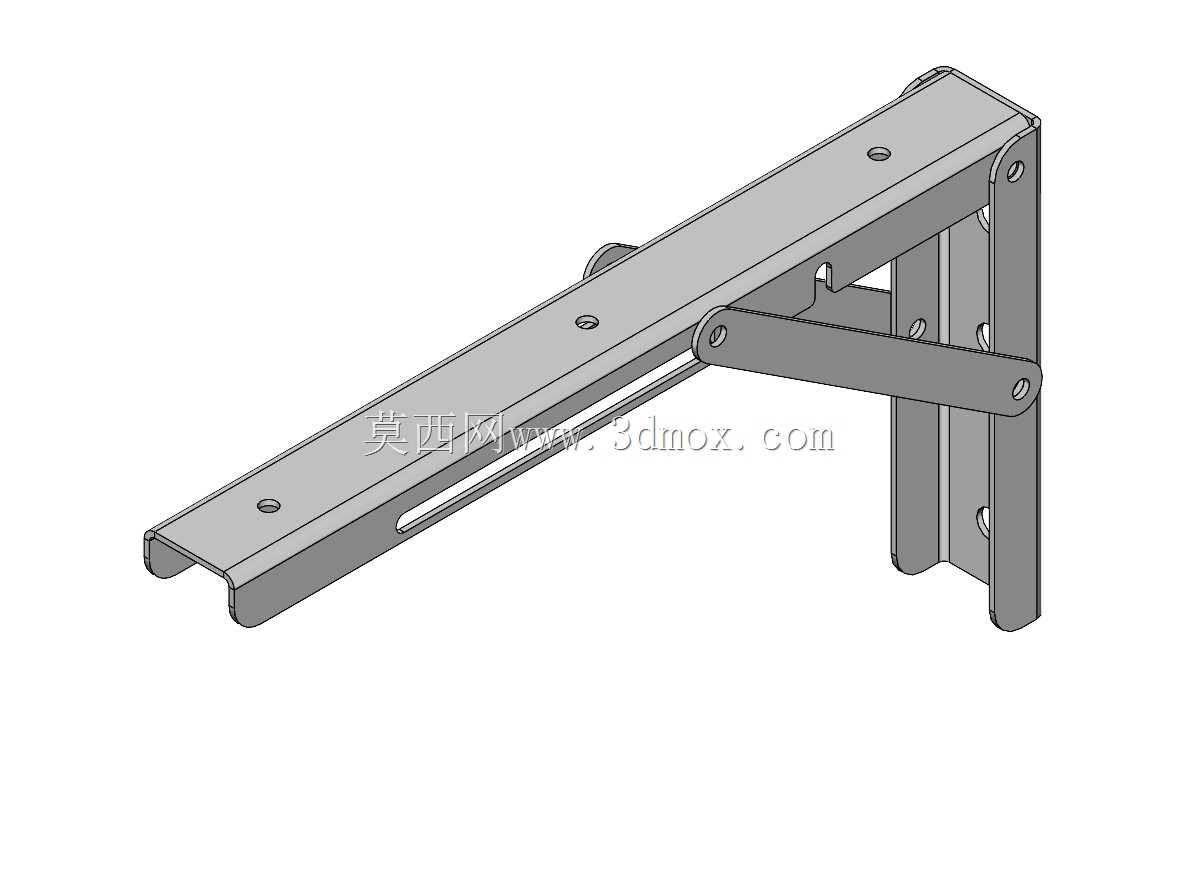

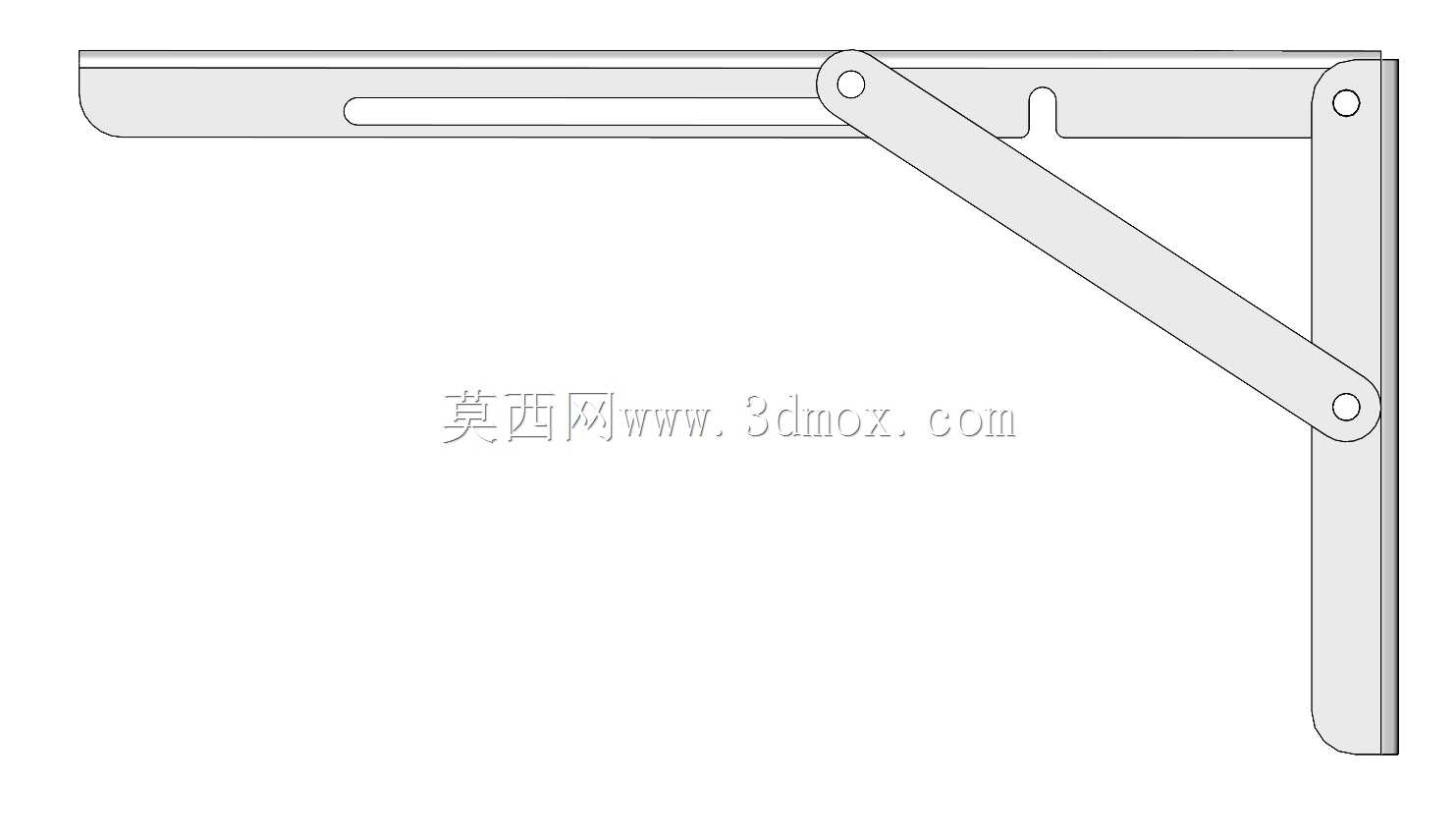

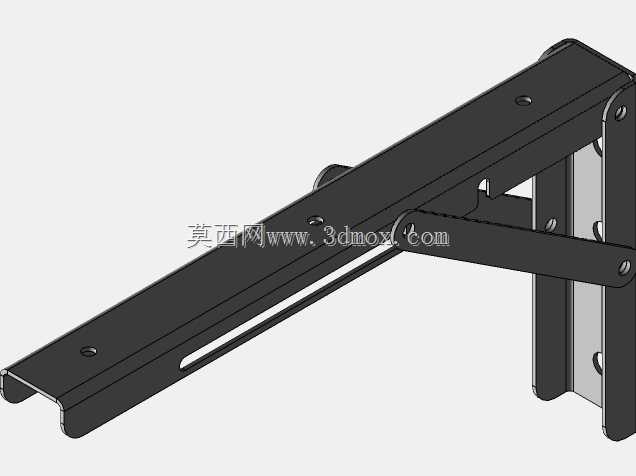

　　从结构功能来看，该支架采用三角受力的经典力学架构，主体由三个核心钣金构件组成：贴墙固定的竖向安装板、承托搁板的横向承托臂、连接两者的斜向支撑连杆，所有铰接位置均采用铆钉或销轴做可转动连接，保证收合与展开动作顺畅无卡滞。展开状态下，斜向支撑连杆两端分别铰接在竖向安装板下部与横向承托臂中部，形成稳定的直角三角形受力结构，将横向承托臂上的竖向载荷通过斜向连杆传递到墙面固定端，避免承托臂出现悬臂弯折的问题；收合状态下，斜向连杆随铰接点转动，贴合到横向承托臂的开槽位置，整个支架整体厚度仅为钣金件叠加厚度，贴墙后突出墙面尺寸极小，不会额外占用空间。

　　设计过程中，首先要明确安装边界与承载需求，竖向安装板上预留的多个沉头安装孔，适配常规膨胀螺丝或自攻螺丝的安装尺寸，孔位间距符合墙面龙骨或实心墙的安装规范，保证固定端的连接强度；横向承托臂上预留的多个安装孔与长条形调节槽，用于和上方搁板做固定连接，长槽可适配不同孔位的搁板安装，降低搁板的加工精度要求，同时承托臂前端做卷边处理，既提升钣金件边缘的结构强度，避免锋利边划手，也能对搁板前端起到一定的限位作用，防止搁板受外力向前滑移。斜向支撑连杆的铰接点位置经过力学核算，保证展开到工作位置时，连杆处于受力死点附近，不会因载荷冲击出现意外收合的情况，同时铰接位置的转动阻尼经过适配，既保证手动收合时不需要过大的操作力，也不会因轻微震动出现支架自行下落的问题。

　　从加工与安装维度看，该支架整体采用钣金冲压折弯工艺成型，所有钣金边缘均做去毛刺处理，表面做防锈喷塑处理，适配潮湿环境（如厨卫、阳台）的使用需求，不会轻易出现锈蚀问题。安装时仅需先将竖向安装板通过膨胀螺丝固定在平整墙面上，保证安装面垂直，再将搁板固定在横向承托臂上即可完成部署，不需要复杂的调平工序，展开即可达到稳定承载状态。实际选型时，可根据搁板的深度选择对应长度的承托臂规格，常规家用场景下承托臂长度适配150mm到300mm深度的搁板，单支支架承载能力可满足日常置物、轻型工具放置的需求，若放置较重物品可通过加密支架安装间距的方式提升整体承载能力。

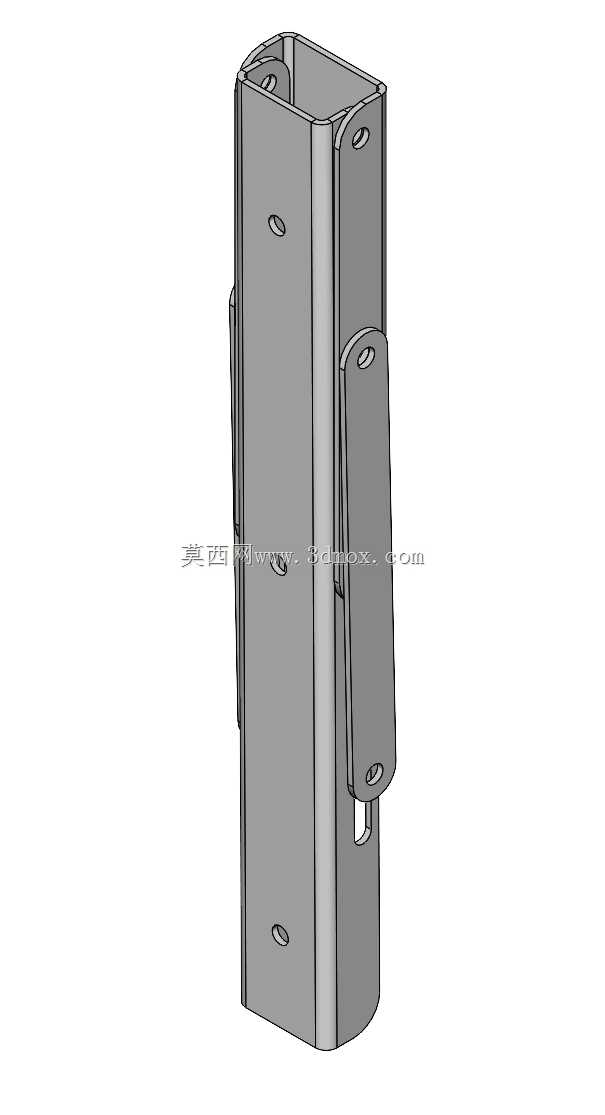

　　在结构细节处理上，横向承托臂上开设的长槽除了适配搁板安装，也能在支架收合时为斜向连杆提供收纳空间，避免收合时连杆与承托臂出现干涉；所有铰接孔的位置公差控制在合理范围内，既保证转动灵活，也不会出现铰接间隙过大导致支架展开后晃量超标的问题；竖向安装板的宽度经过优化，在保证墙面固定受力面积足够的前提下，尽可能缩小支架整体宽度，提升外观的简洁性，适配不同装修风格的墙面使用需求。
