CA6140车床配套钣金电气箱结构设计

　　这款钣金结构的电气箱，是针对普通卧式车床CA6140的电控系统安装需求做的适配设计，在机床整体布局里，这类箱体一般布置在床身侧方的预留安装位，用来容纳车床的主电路控制元件、接触器、继电器、接线端子排以及部分信号采集模块，把强电回路和弱电信号回路做物理分隔，避免车床加工时产生的金属切削碎屑、切削液飞溅进入电控元件区域，同时隔绝车间内的油污、粉尘对电气部件的侵蚀，降低电控系统短路、接触不良的故障概率。

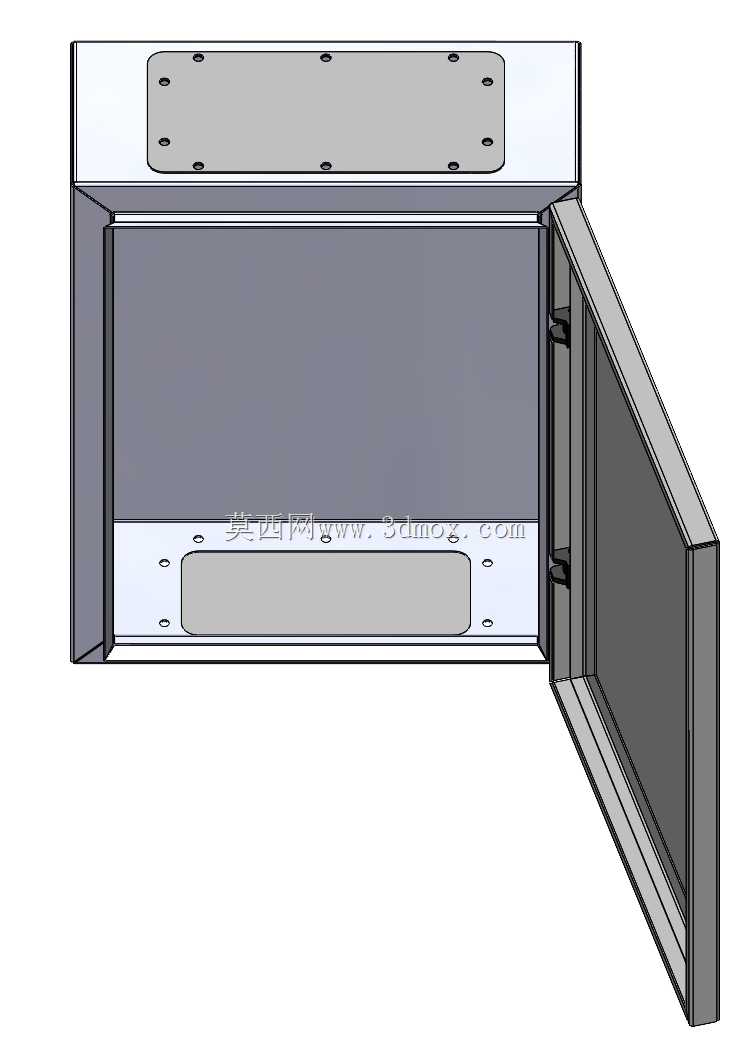

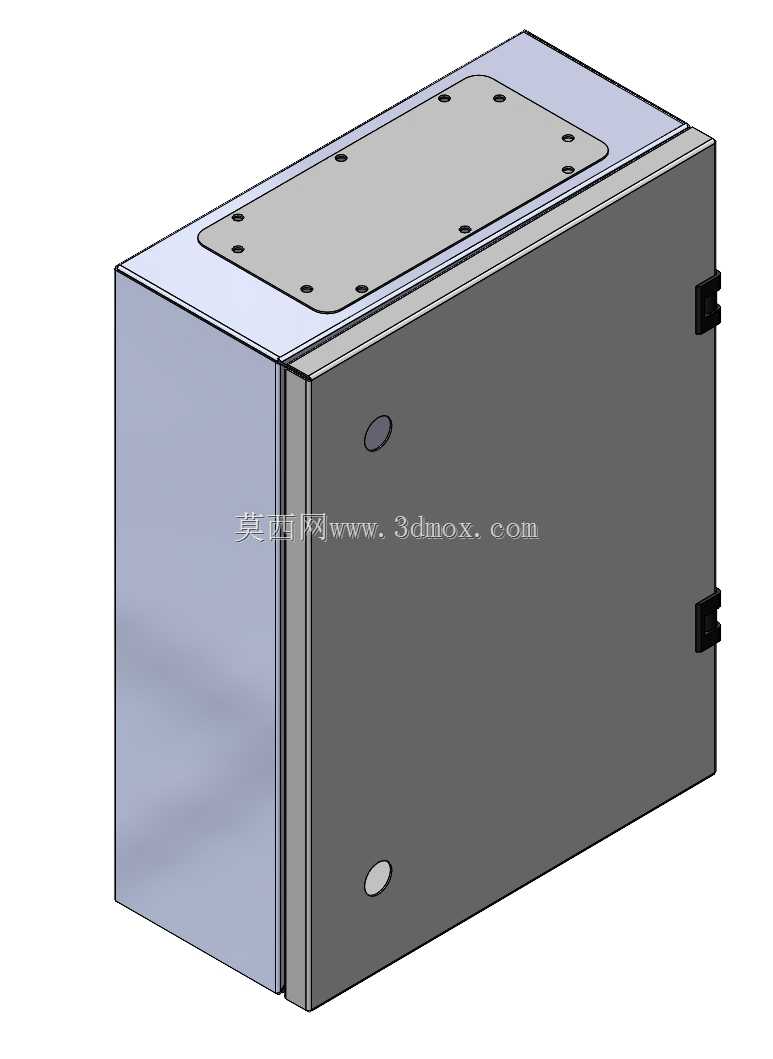

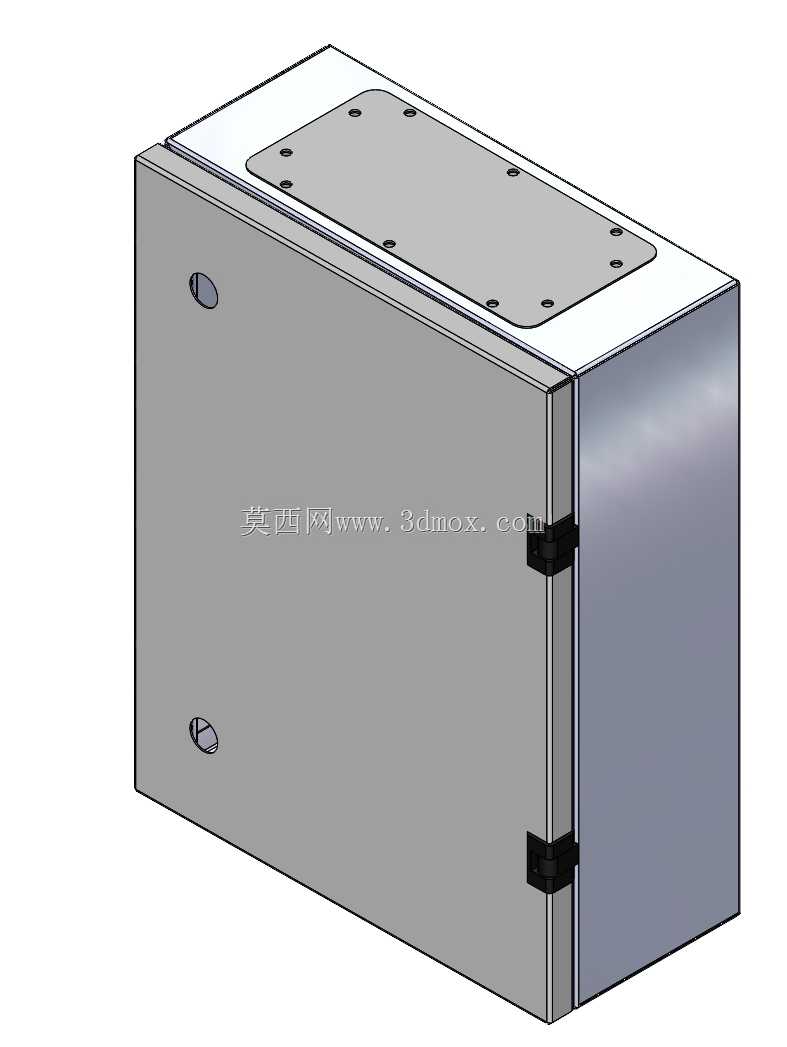

　　从实际使用场景来看，车床在连续车削作业时，床身会传递一定的切削振动，箱体采用1mm厚度的金属板材弯折成型，所有拼接边都做了折边咬合加固处理，侧边的合页安装位额外做了双层板叠压补强，避免长期受振动影响出现合页松动、箱门错位的问题。箱体顶部的安装盖板开了规则排布的固定孔，既可以用来固定箱体内部的元件安装导轨，也能在后期维护时拆开盖板，从上方直接排布线缆、更换元件，不需要把整个箱体从机床上拆下来，能减少车间里设备维保的停机时间。

　　尺寸设计上，箱体的三维边界为300mm×400mm×135mm，这个尺寸是严格匹配CA6140车床床身侧方的预留安装空间做的，安装时不会和床鞍的行程路径、溜板箱的移动部件产生干涉，箱体背部预留的两个穿线孔位置，刚好对准床身内部预设的线缆走线路径，车间布线时可以直接把床身里的电机线缆、操作面板线缆通过穿线孔引入箱内，不需要额外在床身上重新开孔走管。箱体侧面预留的两个敲落孔，是给外接的冷却泵线缆、照明线缆预留的走线位，现场装配时可以根据实际布线需求敲开对应位置的孔位，不用临时在钣金上钻孔破坏箱体的防护性能。

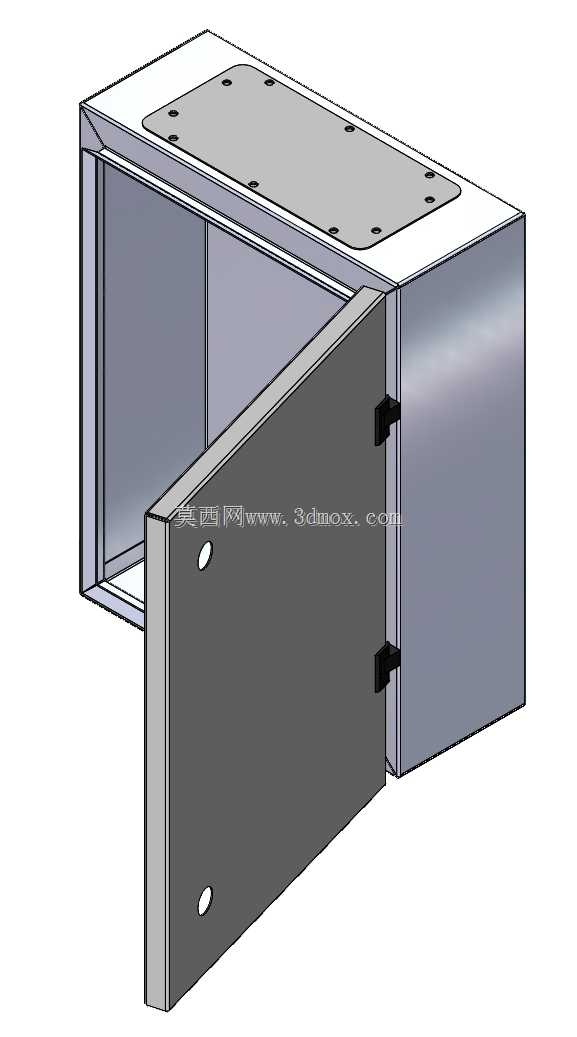

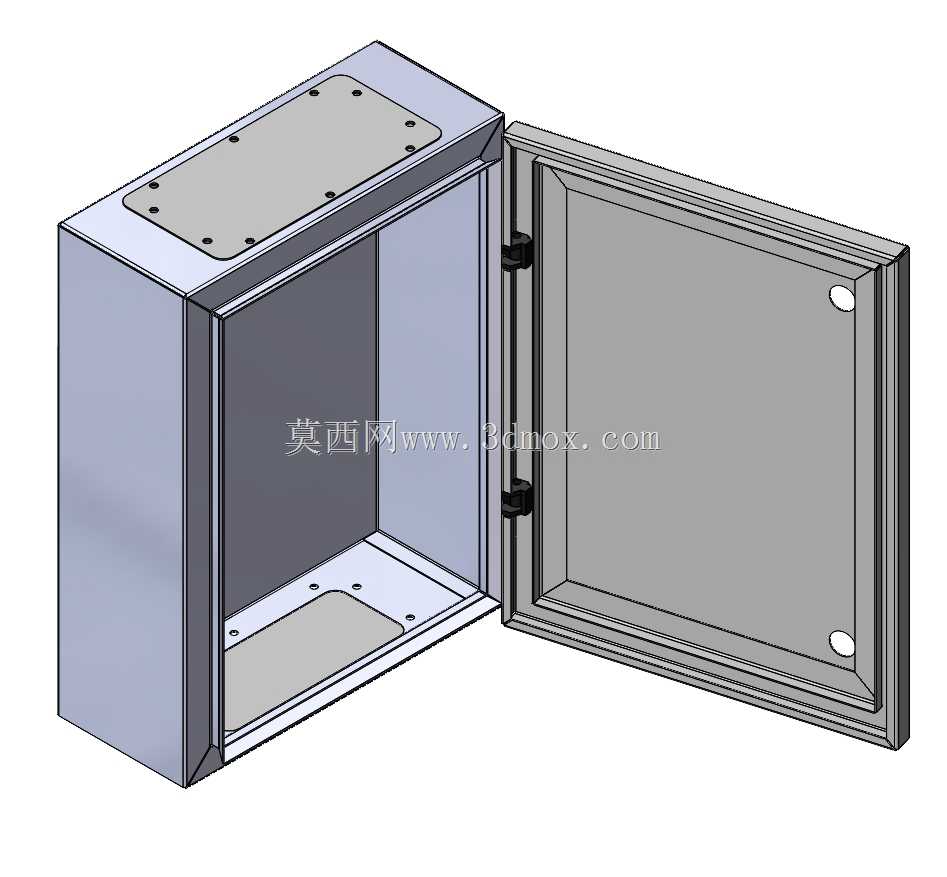

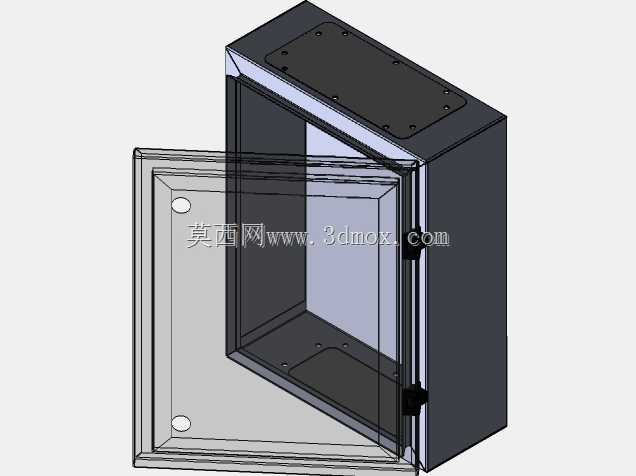

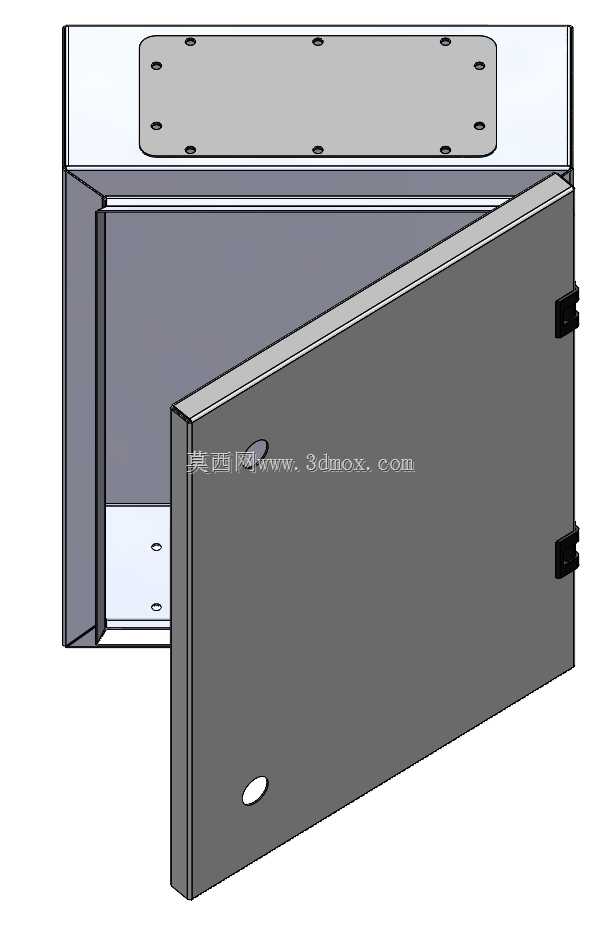

　　设计过程中优先考虑了钣金加工的工艺性，所有弯折边的内R角都匹配1mm板材的常规弯折参数，不需要特殊的弯折模具就能在普通数控折弯机上加工成型，盖板上的固定孔采用等间距排布，孔位距离板材边缘的距离都大于两倍板厚，避免冲孔时出现板材边缘变形的问题。箱门和箱体主体的配合缝隙控制在1mm以内，合页采用外露式的加厚金属合页，装配时可以根据实际配合情况微调合页的固定位置，保证箱门闭合后缝隙均匀，后期如果箱门出现变形，也能快速调整合页位置恢复配合精度，不需要整体更换箱体。

　　从防护性能来看，闭合后的箱体可以阻挡直径大于1mm的固体异物进入，完全能应对车床加工场景下的金属碎屑飞溅，箱体底部没有开设额外的通孔，避免切削液顺着箱体缝隙流进内部积存，所有引入线缆的位置在装配时都可以搭配橡胶护线圈做密封，既可以保护线缆外皮不被钣金锐边割破，也能进一步提升箱体的防护能力。箱体内部没有做多余的隔断结构，留给电气装配人员足够的空间排布元件，可以根据不同厂家的电控元件尺寸灵活调整导轨安装位置，适配不同配置版本的CA6140车床电控需求，不管是传统的继电器控制电路，还是加装了简易数控系统的改造车床，都能利用这个箱体完成电控部分的安装固定。

　　在安装固定方面，箱体背部的四个安装孔位做了沉台处理，固定螺丝拧入后螺丝头不会突出箱体背部平面，安装时可以让箱体背部完全贴紧床身的安装面，避免长期受振动影响出现固定螺丝松动的问题，安装孔的孔距尺寸和CA6140车床原装备件的安装孔距完全一致，替换旧箱体时不需要重新在床身上打孔，直接对准原有孔位拧上固定螺丝就能完成安装，能大幅降低设备维修时的配件替换难度，适合车间设备的日常维护和老旧车床的电控系统升级改造使用。
