金属板材简易仓储置物架结构设计

　　该结构以金属型材和板材为主要承载构件，整体采用开放式框架布局，适用于车间暂存区、维修工位旁、备件库房以及实验室内的物料分层摆放。与封闭柜体不同，这种架体没有侧板和门板遮挡，取放路径短，视线通透，盘点时能够直接看到各层物料位置，适合周转频率较高、单件尺寸不统一的工件、工装板、辅料盒或检测样品。

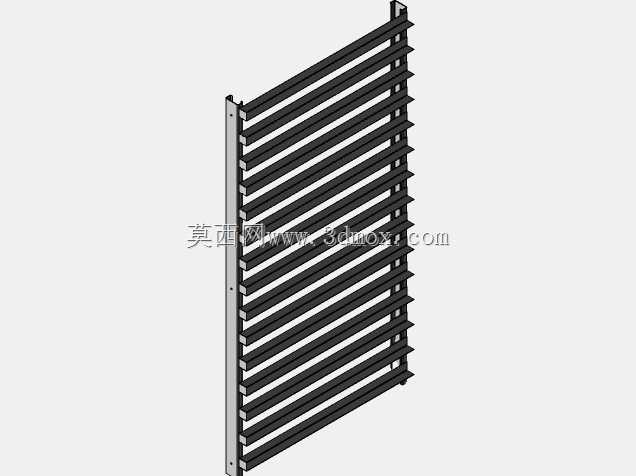

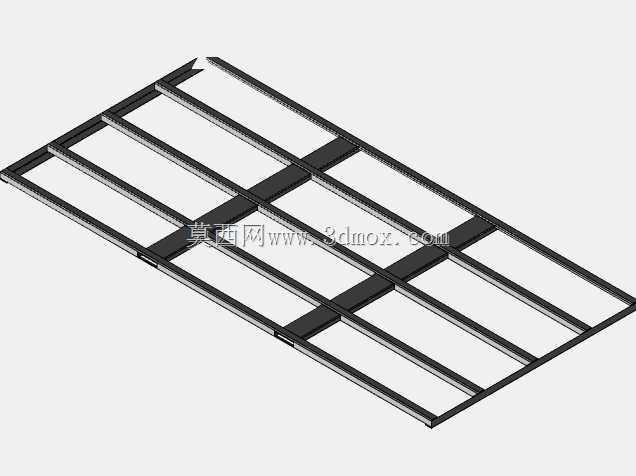

　　从使用场景看，架体底部预留了足够的离地高度，便于地面清扫，也可配合托盘或小件周转车进行对接。层间承载面由多根平行杆件组成，并非整块封闭板，这样的处理能够降低自重，同时让切屑、灰尘和液体不易积存；对于机械加工现场，金属碎屑可以直接从杆件间隙落下，减少架面积污。若用于电子装配或实验室环境，也可在杆件上方另行铺设防静电胶皮或薄钢板，形成平整台面，适配不同存放对象。

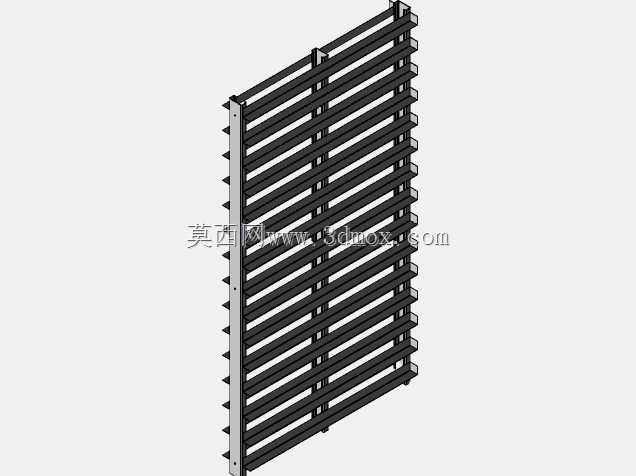

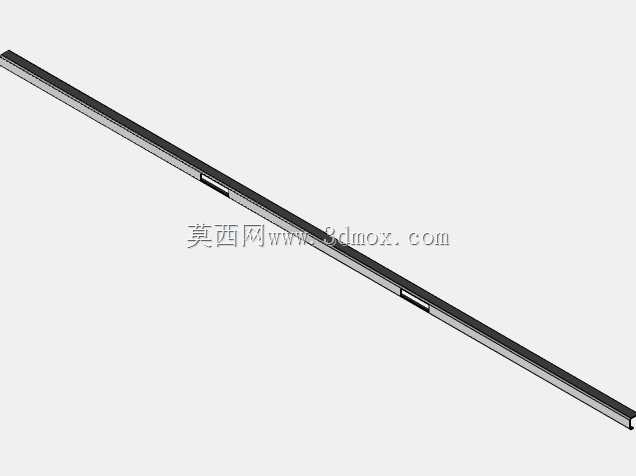

　　结构受力上，竖向立柱承担主要弯矩和轴向压力，水平杆件通过端部连接形成连续支撑面，侧面斜向拉杆用于提高整体抗侧移能力。架体后侧与左侧设置了明显的斜撑和竖向限位构件，能够在满载或受到侧向碰撞时减小框架变形。这类设计不追求复杂装饰，而是把材料集中布置在传力路径上：立柱位于四角和关键转折处，水平承托件按物料常见宽度均匀排布，斜撑则布置在容易产生平行四边形变形的立面内。

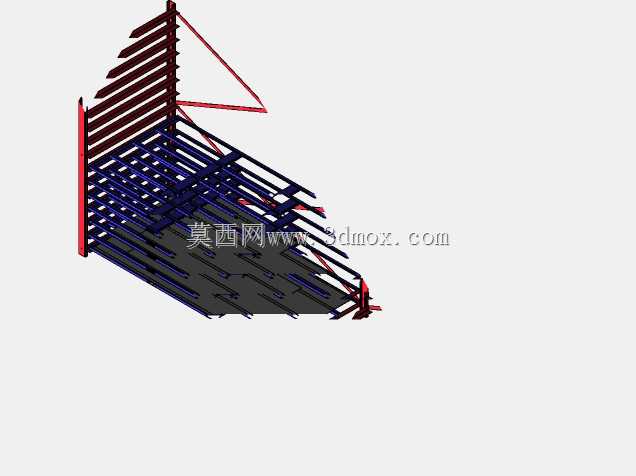

　　设计思路偏向现场可制造性。构件截面统一，节点形式简单，便于采用切割、钻孔和栓接或焊接方式完成制作。若后期需要调整层距，可在立柱上预留系列孔位，通过更换插销或紧固件位置实现高度变化；若采用焊接连接，则整体刚性更强，适合承载较重且长期固定存放的物品。图中架体一侧呈阶梯状收束，说明其并非单纯的矩形货架，而是结合安装边界进行了异形处理，能够贴靠墙角或设备旁的狭窄区域使用，避免与周边通道、管线或机体突出部分发生干涉。

　　外形与安装边界需要在布置前重点核对。架体平面投影覆盖一个角部区域，底部杆件向外延伸形成稳定支撑，上部层板沿高度逐步后退，既增加了高位物品的防坠范围，也降低了顶层取放时对前方净空的要求。安装时应确认后侧墙面或固定面是否需要承担辅助限位作用；若独立放置，需校核地面平整度，必要时在立柱底部增加调平脚垫。对于重载工况，还应核对立柱与水平杆件的连接节点，避免因局部应力集中导致焊缝开裂或紧固件滑移。

　　在功能扩展方面，该架体可根据存放物增加分隔条、标签卡槽、侧挂工具板或底部接油盘。平行杆件之间的间距决定了可存放物件的最小底面尺寸，过小的零件应配合周转箱使用；杆件上方若放置长条形板材，应保证至少跨越三根承托件，以减少板件挠曲。整体结构体现了简易货架在有限空间内的实用取向：通过杆件组合、斜撑加强和角部异形布局，实现物料分层、现场可视、取放便捷与空间适配的统一。
