紧凑型单级齿轮减速传动结构设计

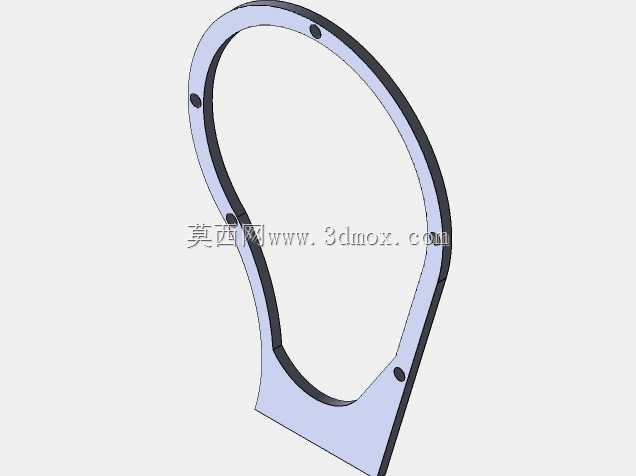

　　这套齿轮减速结构采用单级外啮合圆柱齿轮布置，核心目的是在有限的异形安装空间内完成转速降低与扭矩放大。壳体轮廓并非规则矩形，而是顺着大小齿轮的节圆包络线收窄成型，靠近小齿轮输入侧形成细长颈部，大齿轮输出侧则保留较大圆弧包容区，这种随形设计能最大限度压缩无效壁厚与周边余量，适合嵌入对安装边界要求苛刻的小型设备内部。

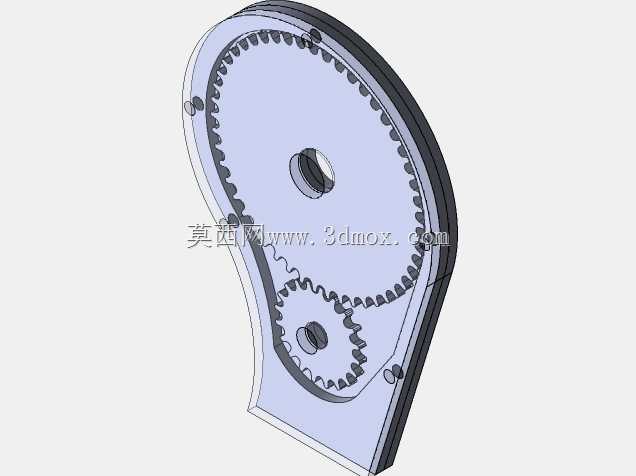

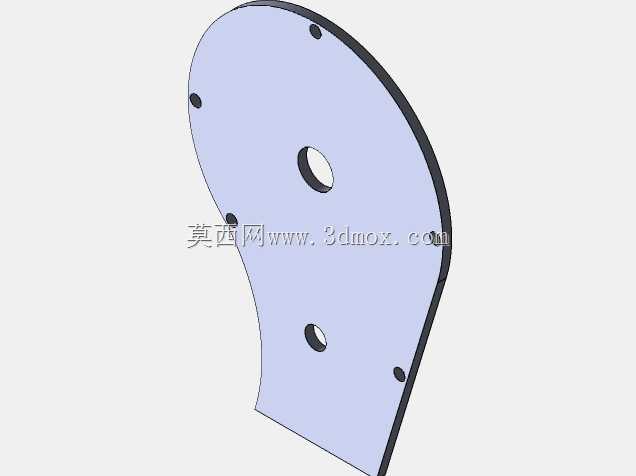

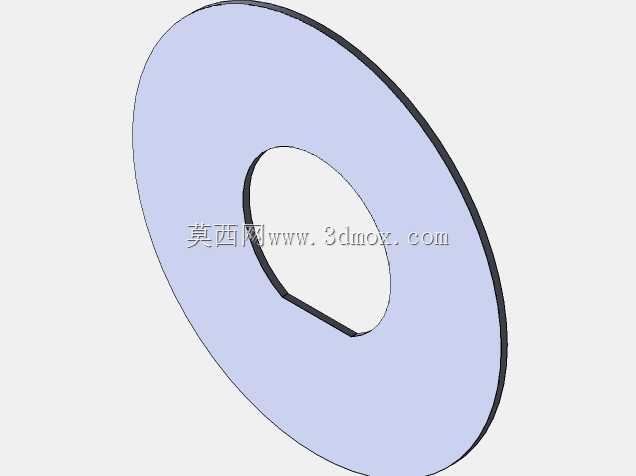

　　从实际传动关系看，大齿轮与小齿轮分别通过中心轴孔定位，轴孔周边预留了轴承或轴套安装位，齿轮端面与壳体内壁之间留有均匀侧隙，既保证啮合运转时不发生干涉，也控制了轴向窜动空间。壳体外缘分布的多个小孔用于端盖紧固或组件连接，可将两片壳体对合后形成封闭腔室，为齿轮副提供润滑脂存储空间，同时阻挡外部粉尘进入啮合区域。

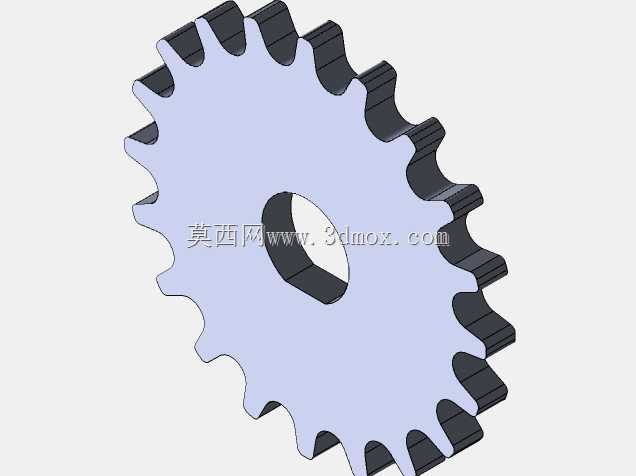

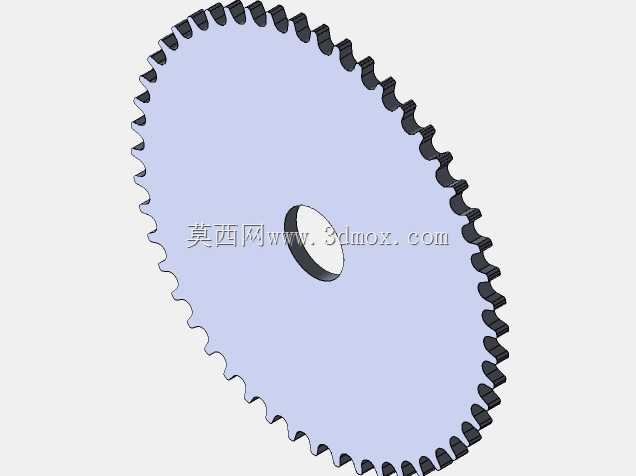

　　在功能特性上，该结构依靠固定齿数比实现减速，输入轴连接小齿轮，输出由大齿轮中心孔传出，适用于低转速、中等载荷的连续或间歇传动场合。由于采用外啮合直齿方案，加工与装配难度较低，传动效率稳定，维护时只需拆开连接孔位即可检查齿面磨损与润滑状态。大小齿轮的齿宽、中心距与壳体壁厚相互匹配，能够在承受额定扭矩时保持壳体刚度，避免啮合中心距偏移引发噪声或卡滞。

　　设计思路上优先考虑的是空间包络与轴系定位，而非常规减速箱的标准化箱体。壳体外形直接围绕齿轮副、轴承位和紧固件展开，输入端与输出端的中心孔位置决定了整机安装孔距，外部连接结构需要围绕这两个中心进行布局。对于结构工程师而言，在整机布置阶段应先校核两轴中心距与安装面高度，再确定外部支架或电机连接板，避免后期因壳体异形轮廓造成装配干涉。

　　安装边界方面，模型最大外廓集中在大齿轮圆弧区域，小齿轮侧壳体向外延伸较窄，整体厚度方向由齿轮齿宽与两侧壳体壁厚共同决定。嵌入设备时，大齿轮外缘需要预留旋转安全间隙，输入侧应留出联轴器或电机轴连接空间，输出侧则需保证负载连接件与壳体端面不发生摩擦。壳体上的小孔可作为定位基准，也可用于装配时的对中检查。

　　这类减速结构常见于小型自动化执行机构、轻工输送装置、实验设备以及需要把电机高转速转换为低转速大扭矩的紧凑传动单元。选型时不能只看减速比，还要结合输入转速、负载扭矩、工作制和润滑条件评估齿面接触强度与轴孔承载能力。三维建模过程中，齿廓、中心距、壳体避让区和紧固孔位需要同步关联，任何一项齿轮参数调整都会影响壳体外形与安装边界，因此在方案阶段就应把传动计算、空间校核和装配工艺统一考虑。
