不来梅0V2接收机可插拔电感结构

　　该电感件主要服务于不来梅0V2 Audion接收机的射频调谐回路，属于可插拔式替换元件，在老式广播接收设备、业余电台调试台、早期无线电实验平台中都能见到同类结构。它的核心作用是通过自身电感量与可变电容配合，完成选频、谐振耦合与高频信号阻抗匹配，让接收机在不同波段下获得稳定的调谐带宽与信号增益。

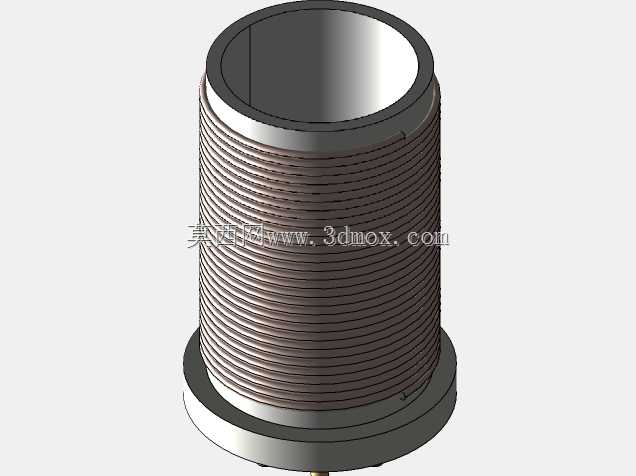

　　从结构上看，零件整体呈带法兰的圆柱形态，外圆布满连续细牙螺纹，底部带有一圈径向凸出的限位法兰，上端为开口薄壁筒身，内部为中空腔体。外螺纹并非用于普通管路连接，而是为了旋入接收机面板或屏蔽腔体的对应螺孔：旋转过程中，电感可沿轴向进给，改变线圈与机内耦合磁芯或相邻绕组的相对位置，从而微调实际有效电感量；底部法兰则在旋紧后贴紧安装面，既限制旋入深度，也形成轴向定位，避免插拔或调试时零件整体窜动。中空内腔用于容纳磁芯、绝缘骨架或绕组端部走线，筒壁厚度均匀，既能保证螺纹强度，也能控制高频涡流损耗。

　　设计这类可插拔电感时，首先要平衡可调行程与连接刚性。螺纹导程决定了单位旋转角度对应的轴向位移，细牙螺纹能让调谐动作更精细，适合接收机频率校准这类需要微量调整的场景；但牙型过细会降低耐磨性，因此螺纹大径、牙高与法兰厚度需要按面板材料和反复旋拧次数匹配。法兰外径要大于安装螺孔，同时留出工具或手指夹持的空间，使拆装无需专用卡具，满足现场快速替换需求。上端开口边缘需做倒角，既方便插入磁芯或内部组件，也能避免锐边损伤绝缘导线。

　　安装边界方面，圆柱外径由面板螺孔和周围元件间距决定，法兰厚度影响零件突出面板的高度，轴向总长度则关系到内部绕组与磁棒的配合区间。建模时需重点保证螺纹中径、法兰端面与筒体内孔的同轴度，否则旋入后会出现偏心，进而改变耦合间隙，造成调谐曲线不对称。中空部分的内径要与磁芯外径留出合理间隙，既要允许磁芯在调试时移动，又不能因间隙过大导致位置松动。外表面的连续螺纹在工程图中应标注牙型、螺距与配合公差，法兰端面需给出平面度要求，以确保贴紧安装面后接触电阻和屏蔽连续性稳定。

　　在实际使用中，这种电感并不只是一个被动线圈载体。它通过螺纹旋入深度改变与机内磁路的耦合程度，维修人员可在不拆开机箱主体的情况下，从面板外侧进行电感量微调或直接更换同规格元件。对于需要经常更换波段线圈、比较不同电感参数的无线电调试场景，这种结构比焊接式电感更高效，也减少了反复拆焊对电路板和绕组引线造成的损伤。金属筒体同时承担部分屏蔽作用，能够降低外界杂散电场对绕组的干扰，法兰与安装面贴合后可形成较连续的接地边界，提升接收机在高频段的工作稳定性。

　　从三维建模角度看，该零件适合以回转体为基础特征：先建立内孔、外圆和底部法兰，再在圆柱面上生成连续螺纹，最后处理端部倒角与法兰过渡圆角。绕组、磁芯等内部件可按实际装配关系单独建立并放入中空腔体，用于检查干涉和调谐行程。若用于装配验证，还需在接收机面板上建立对应螺孔与沉台，模拟螺纹旋入不同深度时的位置，确认法兰贴合、磁芯行程以及与周边电容、接线端子的安全间隙。整体结构虽然不复杂，但螺纹精度、轴向定位和内腔空间的配合直接影响接收机调谐手感与电气性能，是无线电设备中典型的机电结合小元件。
