25kV户外高压交流隔离开关结构设计

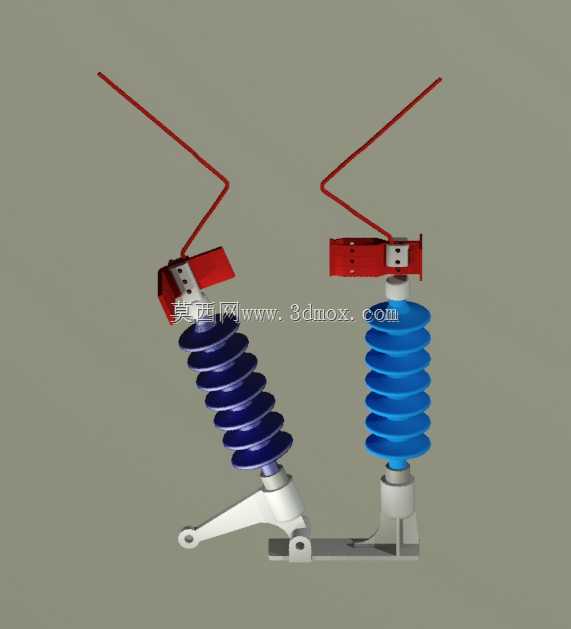

　　在10kV至35kV电压等级的户外配电系统中，隔离开关是承担线路分段、检修隔离、电源切换功能的核心开关类设备，25kV电压等级的隔离开关常见于电气化铁路牵引供电网、工矿企业专用配电线路、风电场集电线路等场景，这类场景对设备的外绝缘水平、机械操作可靠性、户外耐候性都有明确的工程要求。本次呈现的隔离开关结构采用双柱水平断口布置形式，两个独立的绝缘支柱分别固定在共用的底架安装座上，底架采用槽钢焊接成型的结构，预留了与水泥杆支架、钢结构横梁连接的固定孔位，安装孔的孔距按照电力行业常规户外开关安装尺寸设计，能够直接适配多数现有配电架构的安装接口，不需要额外加工过渡连接件。绝缘支柱采用硅橡胶材质的伞裙结构，大小伞交替排布的设计能够在雨天、

　　凝露环境下有效拉长爬电距离，避免污闪、雨闪事故的发生，伞裙的倾斜角度经过优化，表面积灰后能够借助自然降雨完成自清洁，减少运维过程中的清扫工作量。导电部分的闸刀采用弯折成型的铜质排材，表面做镀锡处理降低接触电阻，合闸状态下闸刀两端分别卡入两个支柱顶端的静触头座内，静触头座配备有压紧弹簧结构，能够保证长期运行过程中触头接触压力稳定，避免因接触不良导致的触头过热问题。操作端的拐臂结构设置在其中一个绝缘支柱的底部，与支柱转轴刚性连接，操作时通过连杆机构带动支柱旋转90度，即可带动闸刀完成分合闸动作，分闸状态下两个断口之间的空气绝缘距离满足25kV电压等级的工频耐压、雷电冲击耐压要求，能够形成明显的可见断口，

　　为线路检修作业提供可靠的安全隔离边界。从结构设计的细节来看，底架上的转轴部位设置有含油轴承衬套，能够减少长期户外操作过程中的转动磨损，延长设备的机械寿命，所有外露的金属紧固件都采用热镀锌防腐处理，能够适应户外高湿、盐雾、工业腐蚀等不同运行环境。闸刀的弯折角度经过运动仿真校核，分闸过程中不会与绝缘伞裙、底架部件发生运动干涉，合闸到位后闸刀的位置有明确的机械限位，避免过行程导致的部件变形。静触头座的接线端子采用平板式结构，能够适配不同线径的设备线夹、母线排连接，端子接触面的平整度满足导电连接的接触要求，不需要额外打磨处理即可完成接线作业。在实际工程应用中，这类隔离开关通常与断路器配合使用，断路器承担负荷电流、故障电流的开断任务，

　　隔离开关在断路器分闸后再进行操作，形成明显断口保障作业安全，严禁带负荷操作隔离开关是电力操作的基本规范，因此该结构的设计也考虑了防误操作的接口预留，能够配套加装电磁锁、机械联锁装置，与断路器的操作机构形成联锁逻辑，避免误操作事故的发生。从安装边界来看，该隔离开关的整体高度满足25kV电压等级带电部分对地的安全距离要求，分闸状态下闸刀的抬升高度不会超出常规配电架构的安全净距范围，底架的安装孔位兼容横装、竖装两种安装方式，能够适配水泥杆横担、钢结构支架、户内开关柜顶支架等不同安装载体。绝缘支柱与底架、触头座的连接部位都设置有密封胶垫，避免雨水渗入连接缝隙导致的金属部件锈蚀、绝缘下降问题。导电闸刀的表面还可以根据用户需求加装引弧装置，适配小容量负荷下的投切操作，不过常规应用场景下还是以无负荷分合为主。整个结构的零件拆分逻辑清晰，支柱、底架、触头、闸刀、拐臂都为独立可更换部件，运维过程中如果出现单个部件损坏，不需要整体更换设备，只需要更换对应备件即可，降低了全生命周期的运维成本。
