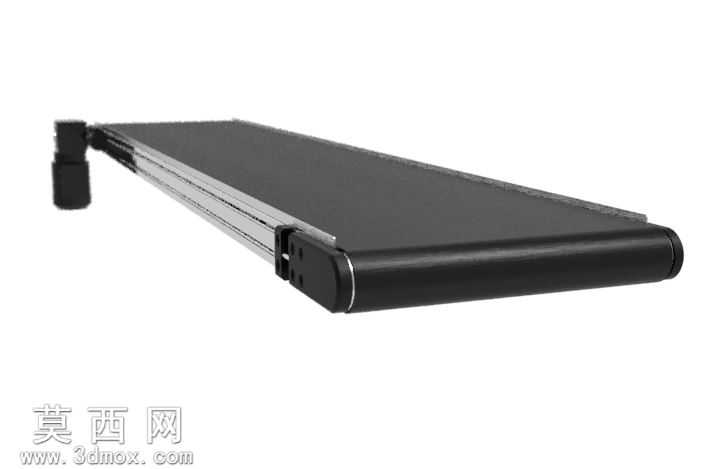

标准型皮带式输送机三维设计模型

本模型为标准款皮带式输送机三维设计成果，建模过程严格遵循工业输送设备的通用设计规范，完整还原了小型皮带输送机的全部核心结构。建模阶段采用参数化设计思路，先确定设备的基准尺寸参数，对应标注的h65-l2000-b0400规格，即设备主体高度65mm、输送段总长2000mm、皮带工作面宽度400mm，所有零部件的尺寸均围绕该基准参数做匹配设计，保证各部件装配无干涉。模型完整构建了驱动端结构、从动辊筒组件、铝型材机身框架、黑色防滑输送皮带、侧边安装固定座等全部结构：驱动端集成了动力安装位，可适配常规减速电机输出端的连接尺寸，辊筒部分做了精细的轴肩、轴承安装位建模，还原真实辊筒的转动配合结构；机身框架采用工业铝型材拼接的标准结构，建模时还原了型材的槽道特征、端部封板的安装孔位，可直接用于后续的工程出图参考；输送皮带采用柔性件模拟建模，贴合辊筒外圆做自然张紧的形态处理，表面做哑光防滑材质渲染，还原工业皮带的真实质感。材质渲染阶段，铝型材框架做银灰色金属氧化质感处理，端部封板、驱动端外壳做黑色哑光工程塑料质感，辊筒做镀锌金属质感，不同部件的材质区分清晰，可直观分辨各部分的材质属性。设计过程中充分考虑了该类输送机的通用适配性，整体结构为模块化设计，驱动端、从动端、机身段均可单独拆分，可根据实际使用需求调整机身长度、更换不同宽度的皮带，适配电子装配、轻工产品输送、小型零件转运等多种生产场景的使用需求。模型的装配逻辑完全参照真实设备的装配流程，从框架搭建到辊筒安装、皮带张紧、驱动组件固定的装配层级清晰，可用于设备方案展示、结构原理教学、非标输送设备改型设计的基础参考模型，结构细节完整无缺失，不存在结构错漏或装配干涉问题。
