带键槽法兰联轴节结构设计

　　在中小型传动系统中，轴与轴之间的刚性连接往往需要兼顾定心精度、装拆便利性和扭矩传递可靠性。带键槽的法兰联轴节正是针对这类需求而设计，常见于输送辊道、小型泵组、实验台架、自动化分度机构以及轻载伺服传动场景。其结构并不复杂，但每一处尺寸都直接影响轴系对中、螺栓受力和轮毂配合，因此在三维建模阶段必须把安装边界、加工工艺和装配关系同时考虑进去。

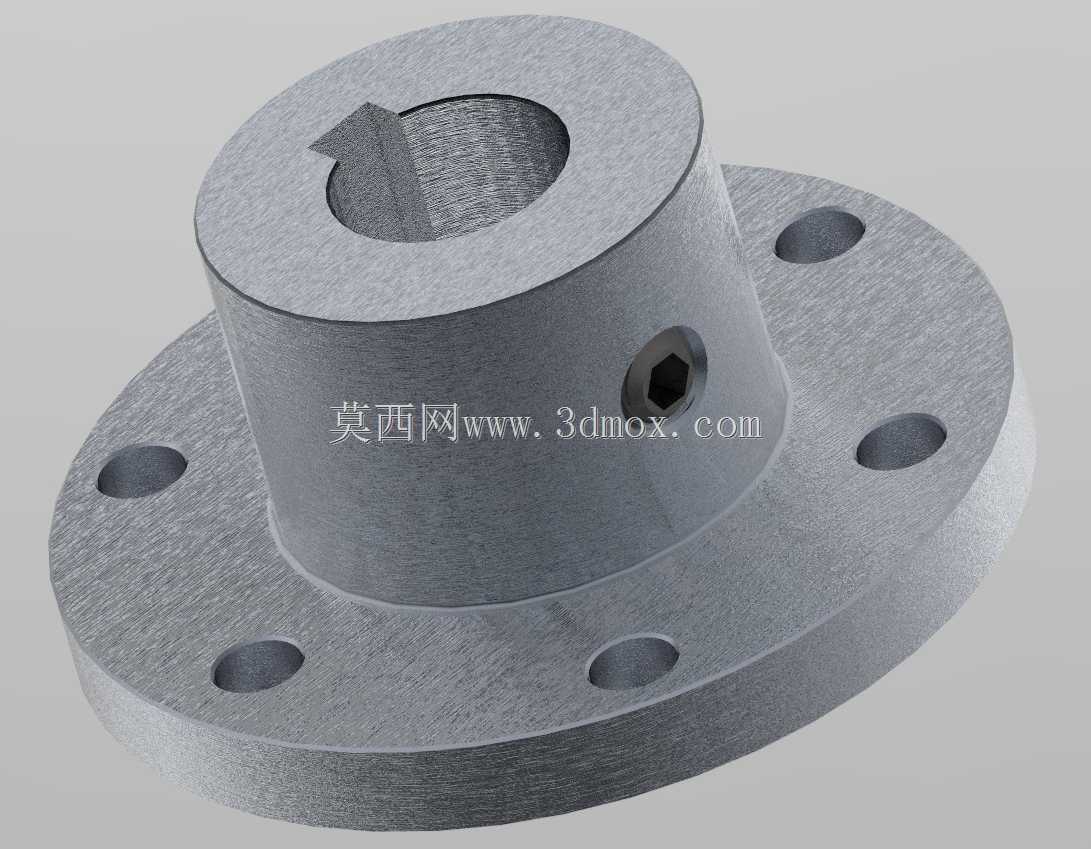

　　从实际用途看，该联轴节用于将两根直径一致或相近的轴端连接起来，使旋转运动从主动侧传递到从动侧。法兰盘上的六个通孔用于穿装连接螺栓，螺栓在装配后把两半联轴节压紧，依靠结合面摩擦力和键共同承担扭矩。轮毂侧面设置的内六角螺钉孔可作为紧定螺钉安装位，装配时螺钉顶在轴面或键侧，能够防止轮毂沿轴向窜动，尤其适合启停频繁、转向变化较快的工况。

　　键槽是整个零件的核心特征之一。轴孔内开出的键槽与平键配合，使扭矩不再完全依赖螺钉夹紧，而是通过键的侧面承压来传递，这对提高传动可靠性非常关键。建模时需要注意键槽宽度、深度和端部形状与所选标准平键匹配，槽口位置应与轮毂外圆、法兰螺栓孔保持合理角度关系，避免装配时键与紧定螺钉发生干涉。若键槽过于靠近螺钉孔，会削弱轮毂局部壁厚，热处理或受力集中时可能产生裂纹；若位置偏差过大，则会影响装配工艺性。

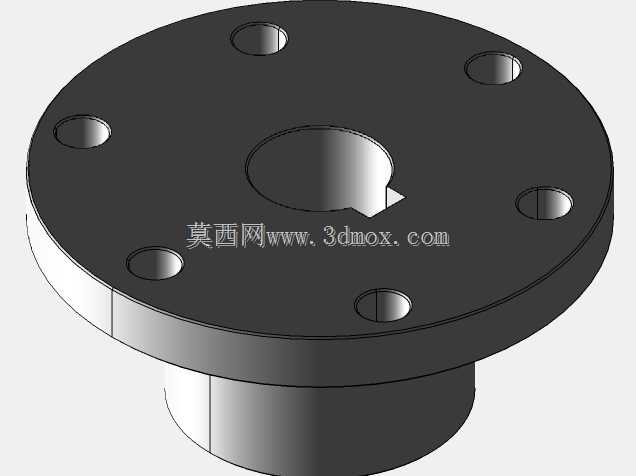

　　外形尺寸方面，该联轴节内径为14mm，适合与14mm轴径配合；法兰外径取56.8mm，轮毂外径约30mm，整体高度26.4mm。法兰盘上分布6个直径5.2mm的通孔，可穿过相应规格的螺栓。这些尺寸共同决定了安装空间：轴向方向需要预留轮毂长度以及螺栓头、螺母的操作空间；径向方向则要保证法兰外圆不与周边护罩、机架或轴承座相碰。对于设备选型人员来说，不能只看孔径是否匹配，还要核算螺栓分布圆直径、法兰厚度和轴伸长度，否则现场安装时很容易出现螺栓无法穿入或工具无法拧紧的问题。

　　设计思路上，这类联轴节通常采用分体对称结构，即两个完全相同或近似的半联轴节分别装在主动轴和从动轴上，再通过螺栓合为一体。这样做的好处是加工和装配都比较方便，拆检时不需要大幅移动两端设备。法兰端面应保持较高平面度，结合面若存在翘曲或刀纹过深，螺栓预紧后会产生附加弯矩，导致轴系振动增大。轮毂与轴孔之间一般采用过渡或小间隙配合，具体公差取决于载荷性质、转速和对中要求。轻载、低速场合可适当放宽公差；高速或正反转频繁的场合，则需要提高孔的尺寸精度和同轴度要求。

　　材料选用铝合金，使零件在保证足够强度的同时具有较低质量。铝合金联轴节转动惯量小，对伺服电机、步进电机等响应敏感的驱动系统比较友好，启动和制动时附加载荷较小。但铝合金的硬度和抗蠕变能力不如钢材，因此紧定螺钉的预紧力需要控制，避免长期振动后压痕过深导致松动。若用于腐蚀环境，还可通过阳极氧化提高表面防护能力；若用于普通干燥车间，常规加工表面即可满足使用要求。

　　从建模细节看，法兰盘上的通孔应与端面垂直，孔边可根据加工需要设置微小倒角，以去除毛刺并便于螺栓导入。轮毂外圆与法兰连接处应留有过渡圆角，避免尖角造成应力集中。内六角螺钉孔的位置不宜过于靠近轴孔，否则螺纹有效壁厚不足，拧紧时可能发生胀裂。键槽端部如果采用铣削加工，通常会形成圆角，建模时应反映这一工艺特征，而不是画成绝对尖角。

　　在装配验证中，三维模型还可用于检查运动包络和工具空间。法兰螺栓需要使用套筒或扳手拧紧，因此相邻孔之间、孔与轮毂外圆之间必须留出足够操作距离。若设备内部空间狭窄，可在模型中放入标准螺栓、螺母和套筒模型进行虚拟装配，提前发现干涉问题。对于需要做动平衡的较高转速场合，还应关注键槽、螺钉孔和螺栓分布带来的不平衡量，必要时在结构上采取对称布置或后续去重处理。

　　实际使用中，这类联轴节更适合对中较好、冲击较小的传动场合。它不能像弹性联轴器那样显著补偿径向、角向和轴向偏差，因此安装时应尽量保证两轴同轴。若对中误差过大，螺栓和键会承受额外交变载荷，轴承也会受到牵连，长期运行后可能出现键槽压溃、螺栓松动或轴端疲劳等问题。维护时应定期检查螺栓预紧状态和键槽配合间隙，发现轮毂相对轴有微动痕迹时，应及时检查紧定螺钉和键是否磨损。

　　总体而言，该带键槽法兰联轴节结构紧凑、连接直接、加工成本较低，适用于空间有限但要求明确刚性传动的场合。设计时把孔径、键槽、螺栓孔、紧定螺钉和法兰厚度统一起来考虑，才能使模型不仅具有外观形态，更能真实反映制造、装配和运行中的工程约束。
