铣床用多层可调式工件支撑托架

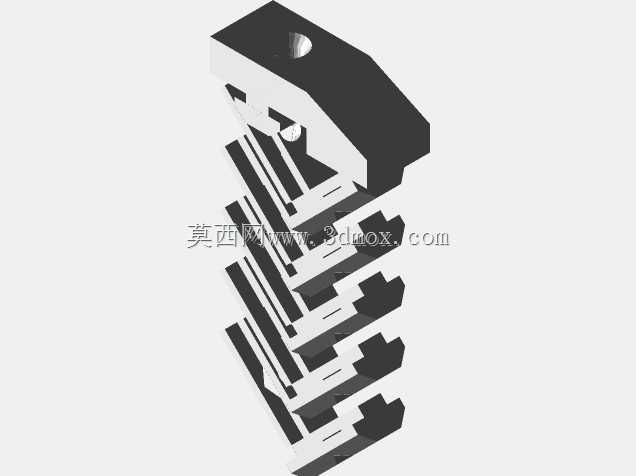

　　在中小批量铣削加工场景里，长条形工件、异形薄壁件或者超出工作台原生夹持范围的坯料，装夹时经常出现悬臂颤振、底面悬空的问题，直接走刀会让切削振纹扩散到已加工面，严重时甚至会让工件被铣刀带飞。这类多层堆叠式的铣床支架，就是为填补平口钳与工作台面之间的支撑空白而设计的，它不需要依赖机床T型槽的固定位置，可直接摆放在工作台任意空位，作为辅助支撑点托住工件悬空段。从结构上看，支架采用阶梯式叠层布局，每一层支撑块都预留了对应的卡位槽，相邻层之间通过凹凸止口配合，不会在承受切削径向力时发生横向滑移。顶层支撑块做了斜角避让设计，靠近夹持位的一侧留出了铣刀进刀的安全间隙，避免刀具下行时撞到支撑本体；顶面加工有定位沉孔，

　　既可以直接作为工件底面的硬支撑点，也能加装平头支撑钉，适配不同粗糙度的毛坯面。实际使用时，操作工可以根据工件底面到工作台的悬空高度，选择叠加对应数量的支撑层，快速把支撑高度调整到与钳口夹持面齐平的位置，不需要再临时裁切垫块或者塞铜皮。这种叠层设计的另一个好处是收纳方便，拆下后所有层块可以嵌套堆叠，占用的工具柜空间远小于零散的等高垫块。支架底部做了加宽的接触底面，和机床工作台面贴合时单位面积压强更小，即使承受较大的轴向切削冲击力，也不会在工作台面上压出明显凹痕。每层支撑块的侧壁都加工了对位凹槽，叠装时可以用肉眼快速确认层与层是否对齐，不用反复敲打工件找正。在加工长轴类零件的键槽时，可以在工件悬臂端下方布置两个该支架，

　　分别托住键槽两侧的实体部位，抵消铣刀切入时的下压力；加工箱体类零件的侧面法兰面时，也可以把支架垫在箱体内部的加强筋下方，防止薄壁部位被切削力压变形。和传统的可调千斤顶支撑相比，这款支架的支撑顶面是连续的平面，支撑接触面积更大，对于底面平整度较好的型材工件，不会出现点支撑导致的局部压痕。设计阶段特意把所有层块的配合公差控制在过渡配合区间，徒手就能完成叠装和拆分，同时配合面之间没有明显旷量，支撑刚性足以应对普通立铣刀的满刃切削工况。顶层的斜切轮廓不是单纯的造型处理，它对应铣床加工时最常见的刀具避让角度，当支架紧贴平口钳侧壁放置时，斜角刚好可以躲开钳口压紧螺丝的突出部分，让支撑点尽可能靠近工件的夹持根部，最大化缩短悬臂长度。

　　支架整体没有突出的尖角和薄壁易损部位，日常使用中即使被切屑冲刷、被切削液喷淋，也不会出现卡屑或者锈蚀卡死的问题，配合面的污渍只需要用车间抹布擦拭就能清理干净。在多工位装夹的加工场景里，可以同时摆放多个不同叠高的支架，分别对应不同高度的工件支撑位，一次装夹就能完成多个面的加工，减少反复调整夹具的辅助时间。
