车间工装定位夹持组件结构设计

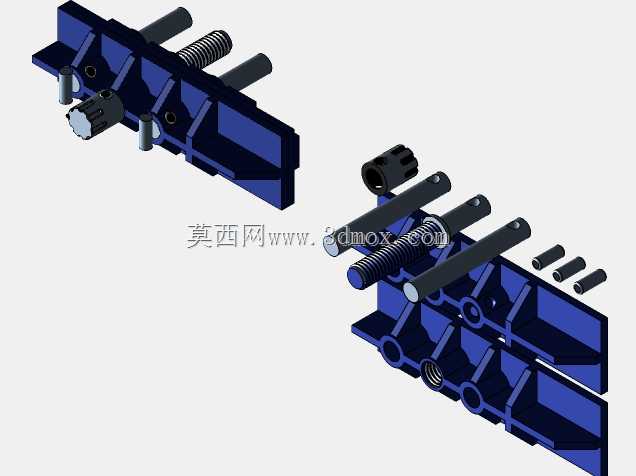

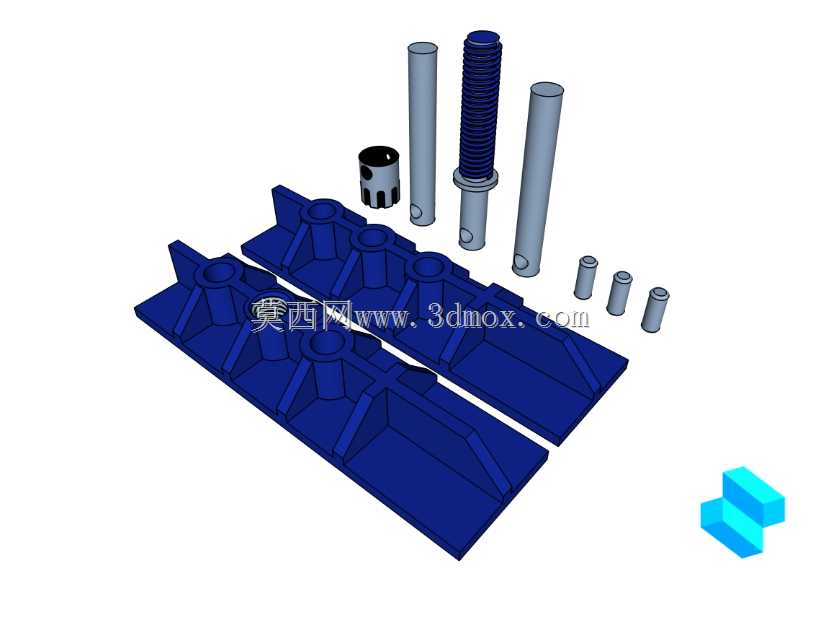

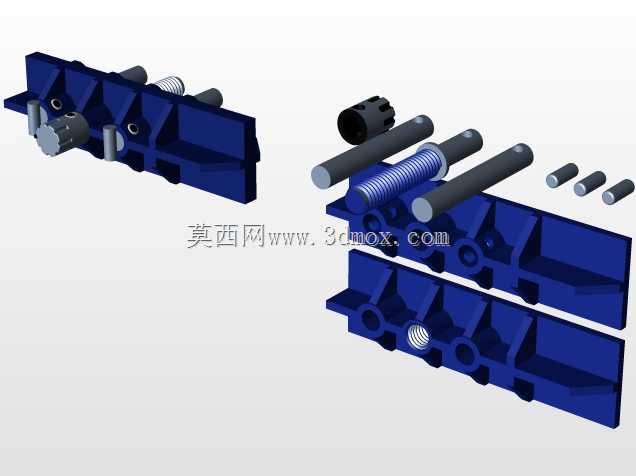

　　这套车间工装组件的核心定位是解决中小批量机加工工位的工件快速装夹与重复定位问题，整体结构由基座主体、多根导向支撑柱、调节螺柱、定位销套以及小型衬套类零件组成，所有零件的装配关系完全按照实际车间工位的受力工况设计，没有多余的装饰性结构。从实际应用场景来看，这类工装常布置在钻床、轻型铣床的工作台面，或是装配工位的工序间定位环节，针对的是异形板材、框架类工件的快速固定——传统台虎钳只能夹持规则外形工件，遇到带斜面、多孔位的焊接框架件时，装夹找正时间往往超过实际加工时间，这套组件通过基座上阵列分布的定位孔与支撑面，可根据工件外形灵活调整支撑柱的位置，再配合螺柱锁紧，能在十几秒内完成工件的定位固定，重复定位精度可控制在0.1mm以内，完全满足普通钻孔、轻铣、装配工序的精度要求。

　　设计思路上优先考虑了车间现场的耐用性与操作便捷性，基座主体采用整体式筋板布局，底面与工作台接触的区域做了加厚处理，承受夹紧力的位置布置了三角形加强筋，避免长期受力后基座出现翘曲变形；基座上的安装孔位采用等间距阵列设计，孔距匹配常见的工作台T型槽间距，既可以直接通过T型螺栓固定在机床工作台上，也能多组拼接使用，适配更长尺寸的工件。导向支撑柱分为光面柱与螺纹调节柱两类，光面柱主要起垂直方向的支撑与侧向定位作用，端面做了倒角处理，方便工件吊装时快速导入；螺纹调节柱则用于带压紧需求的工位，旋转螺柱即可调整压紧高度，适配不同厚度的工件，柱身的螺纹规格选用车间通用的标准粗牙螺纹，后续出现磨损时可直接用标准件替换，无需单独定制配件。配套的小型销套与衬套主要用于易磨损的定位孔位置，压入基座后可避免基座本体直接磨损，衬套磨损后单独更换即可，大幅延长整套工装的使用寿命。

　　从安装边界来看，基座主体为长方形分体拼接结构，单块基座的长宽尺寸适配常规中小型机床的工作台面，拼接后总长度可根据工位需求扩展，基座整体高度较低，装夹工件后不会超出机床的有效加工行程，也不会干涉刀具的走刀路径；支撑柱的高度统一控制在常用工件的支撑高度范围内，最高的螺柱完全升起后也不会与机床主轴发生干涉，所有柱类零件的外径均小于基座上的安装孔内径，装配间隙控制在0.02-0.05mm之间，既保证拆装顺畅，又避免间隙过大导致定位偏移。零件的外形细节均围绕实际使用需求设计：所有锐边都做了倒钝处理，避免操作人员搬运、装配时划伤；支撑柱的端面做了平面度处理，保证与工件接触面贴合紧密，不会出现点接触导致的工件压痕或定位不稳；带孔的衬套类零件采用耐磨材质，表面粗糙度控制在合理范围，降低工件拆装时的磨损速度。

　　在工位适配性上，这套组件没有固定的使用模式，结构设计人员可根据不同工件的加工工艺，自由组合支撑柱的数量与位置：对于平面度要求较高的工件，可在基座关键点位布置等高支撑柱，形成稳定的三点或多点支撑面；对于需要侧向定位的工件，可将光面柱插入对应孔位作为侧向挡块，限制工件的水平位移；对于需要压紧的工件，可搭配螺纹调节柱与压块使用，实现快速锁紧。整套结构的零件数量精简，没有复杂的传动或锁紧机构，车间维护人员仅需定期清理孔位内的切屑、检查螺纹磨损情况即可，日常维护成本极低，非常适合多品种、小批量的生产加工场景，既能替代部分专用工装降低制造成本，又能弥补通用夹具装夹范围不足的缺陷。
