双接口检测定位工装夹具结构设计

　　这套工装组件主要面向产线工位的工件定位与检测工序，常见于精密零部件装配、尺寸检测环节的工位配套，可直接固定在标准铝型材工作台上，适配多数流水线旁的离线检测、预装定位场景，不需要额外改造现有工位的安装基准，基座底部预留的支撑柱可直接匹配工作台面的T型槽安装孔位，也可通过压板直接固定在花岗石检测平台上，适配不同场景的安装需求。

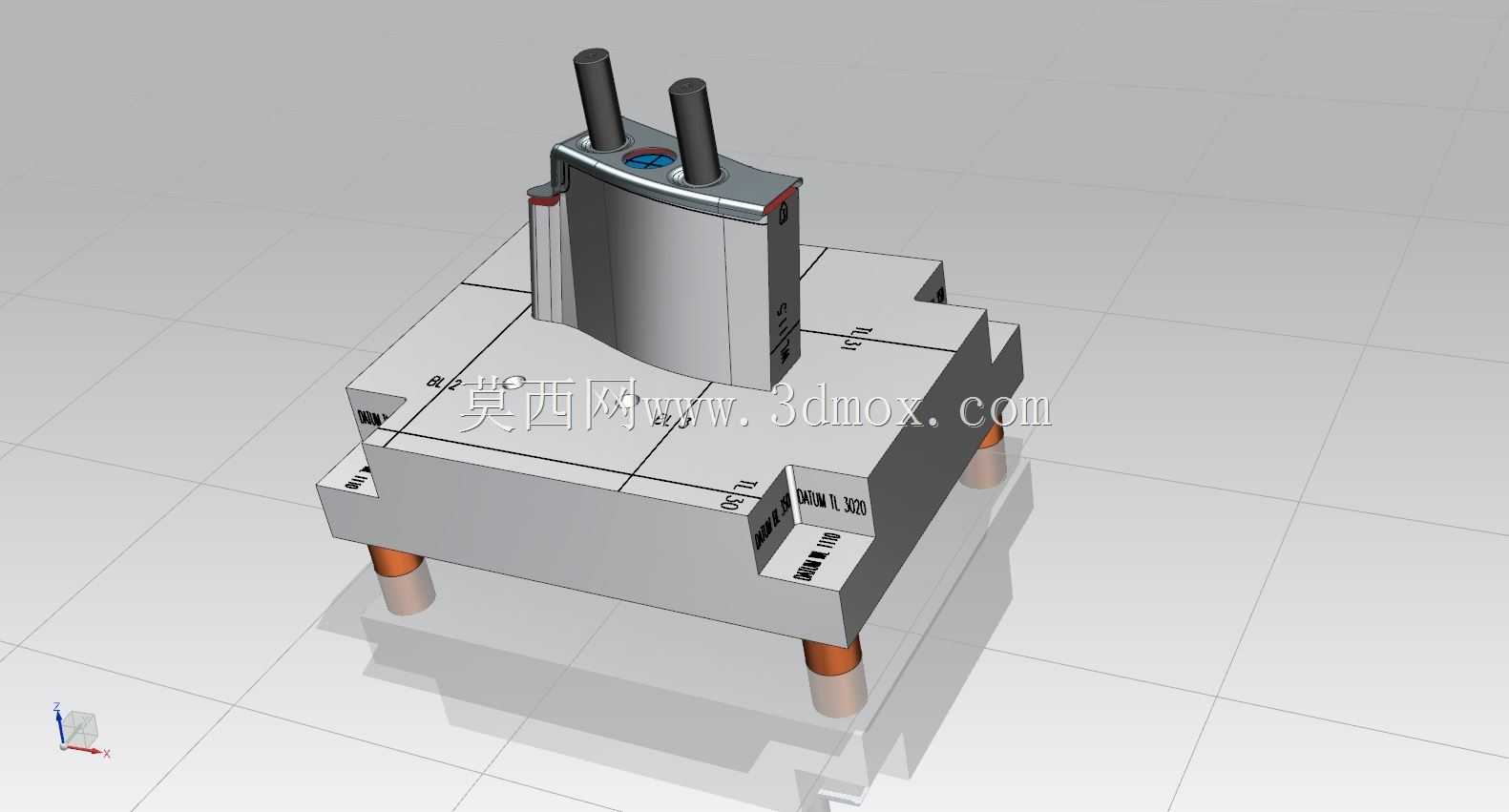

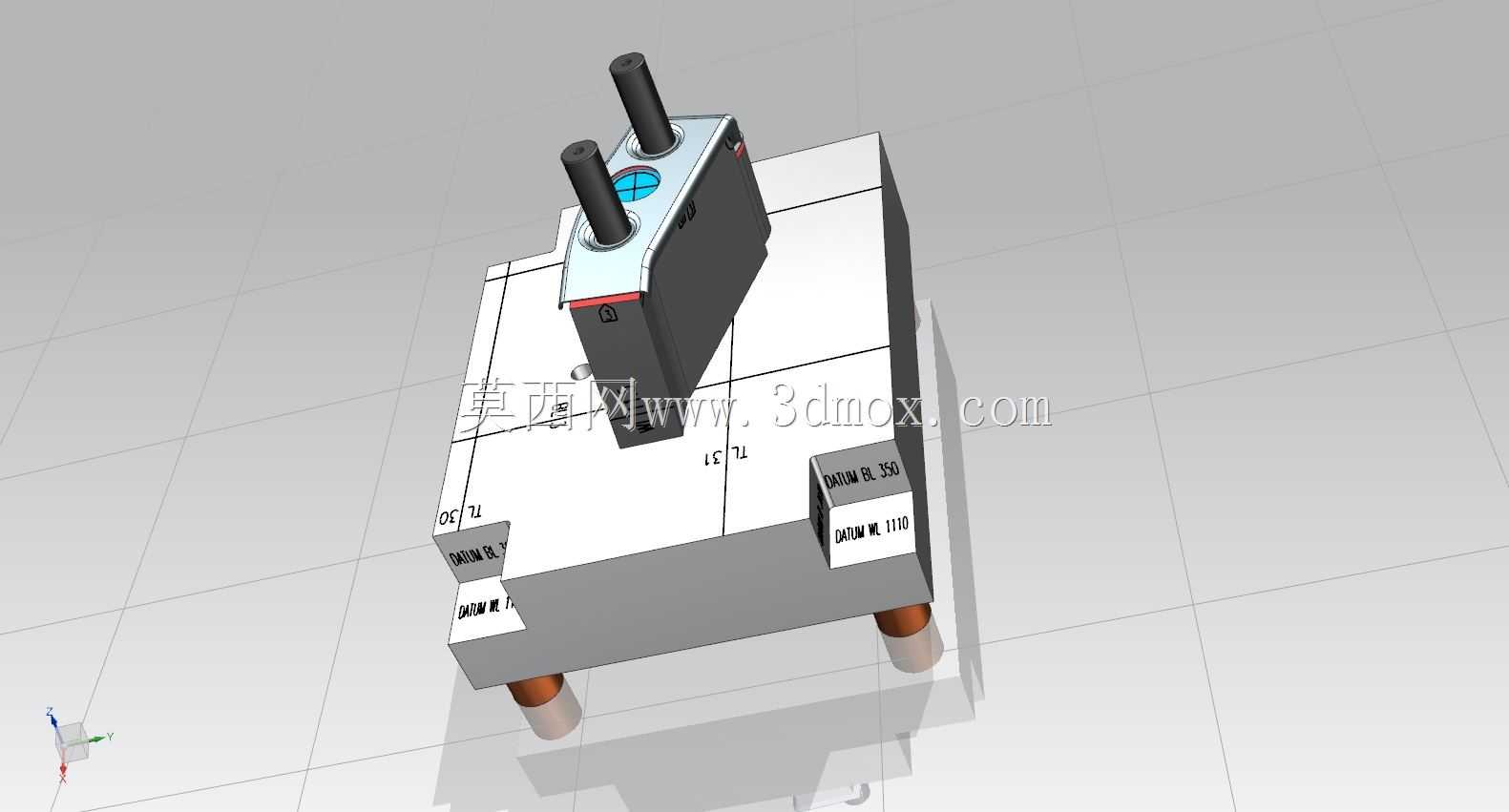

　　从结构组成来看，整套组件分为定位基座与夹持主体两个核心部分，基座采用台阶式定位设计，三个侧边的定位凸台分别对应工件的X、Y、Z三个方向的基准面，每个凸台上标注的刻度标识可快速对应工件的安装位置，操作人员不需要反复打表找正，仅需将工件靠紧三个定位凸台即可完成初定位，大幅缩短工位换型的调整时间。夹持主体采用立式双导柱结构，两根垂直布置的导柱作为夹持动作的导向部件，导柱与主体基座之间采用铜套滑动配合，长期往复动作也不会出现导向卡顿的问题，主体侧面设置的操作拨杆可直接控制夹持机构的开合，拨杆旁的蓝色指示点可直观反馈夹持状态，避免操作人员误判未夹紧就启动后续工序。

　　设计过程中优先考虑了工位操作的人机工程性，夹持主体的操作高度设置在操作人员站立作业的舒适区间，不需要过度抬臂或者弯腰即可完成装夹操作，拨杆的操作力控制在15N以内，长期重复操作也不会产生明显的作业疲劳。基座上预留的多个避让槽，可直接容纳工件下方突出的接插件、引脚等结构，避免装夹过程中压伤工件的薄弱部位，同时避让槽的尺寸也适配常规检测探针的伸入空间，在装夹完成后可直接通过三坐标测量仪或者定制检测探针完成工件关键尺寸的检测，不需要二次装夹，有效避免重复装夹带来的定位误差。

　　安装边界方面，整套组件的基座长宽尺寸控制在200mm*180mm以内，整体高度不超过220mm，不会占用过多的工位台面空间，底部四个支撑柱的高度统一为30mm，既可以在基座下方预留走线空间，方便检测工位的传感器线缆、气管从基座下方排布，也可以避免基座底面与工作台面直接接触，防止长期使用后工作台面的杂物刮伤基座基准面，影响定位精度。夹持主体的开合行程设置为40mm，可适配一定尺寸范围内的同类型工件，不需要更换夹具即可完成多规格相似工件的装夹，适配中小批量多品种的生产检测需求。

　　结构细节上，所有与工件接触的定位面都做了淬火处理，表面硬度达到HRC45以上，长期装夹工件也不会出现基准面凹陷、磨损的问题，导柱表面做了镀硬铬处理，耐磨性能优异，日常维护仅需定期在导柱表面涂抹少量润滑脂即可，不需要复杂的拆解保养。夹持机构内部采用弹簧自复位结构，松开拨杆后可自动夹紧工件，即使工位出现气压波动或者断电的情况，也不会出现工件松脱掉落的问题，本质上满足工位的安全操作要求。基座侧面的标识块直接刻印了定位基准的编号，方便质检人员定期校验夹具精度的时候，快速找到对应的检测基准点，缩短夹具日常校验的时间。

　　在实际应用场景中，这类工装既可以用于传感器类零部件的出厂检测工位，也可以用于小型精密组件的预装定位工位，配合工位旁的检测设备可快速完成工件的尺寸检测、性能测试工序，相比通用台钳装夹，定位重复精度可控制在0.02mm以内，完全满足精密零部件的检测与装配精度要求，同时装夹效率比通用夹具提升60%以上，可有效降低工位的操作辅助时间，提升单工位的作业产能。
