小型船舶全向方位推进装置结构设计

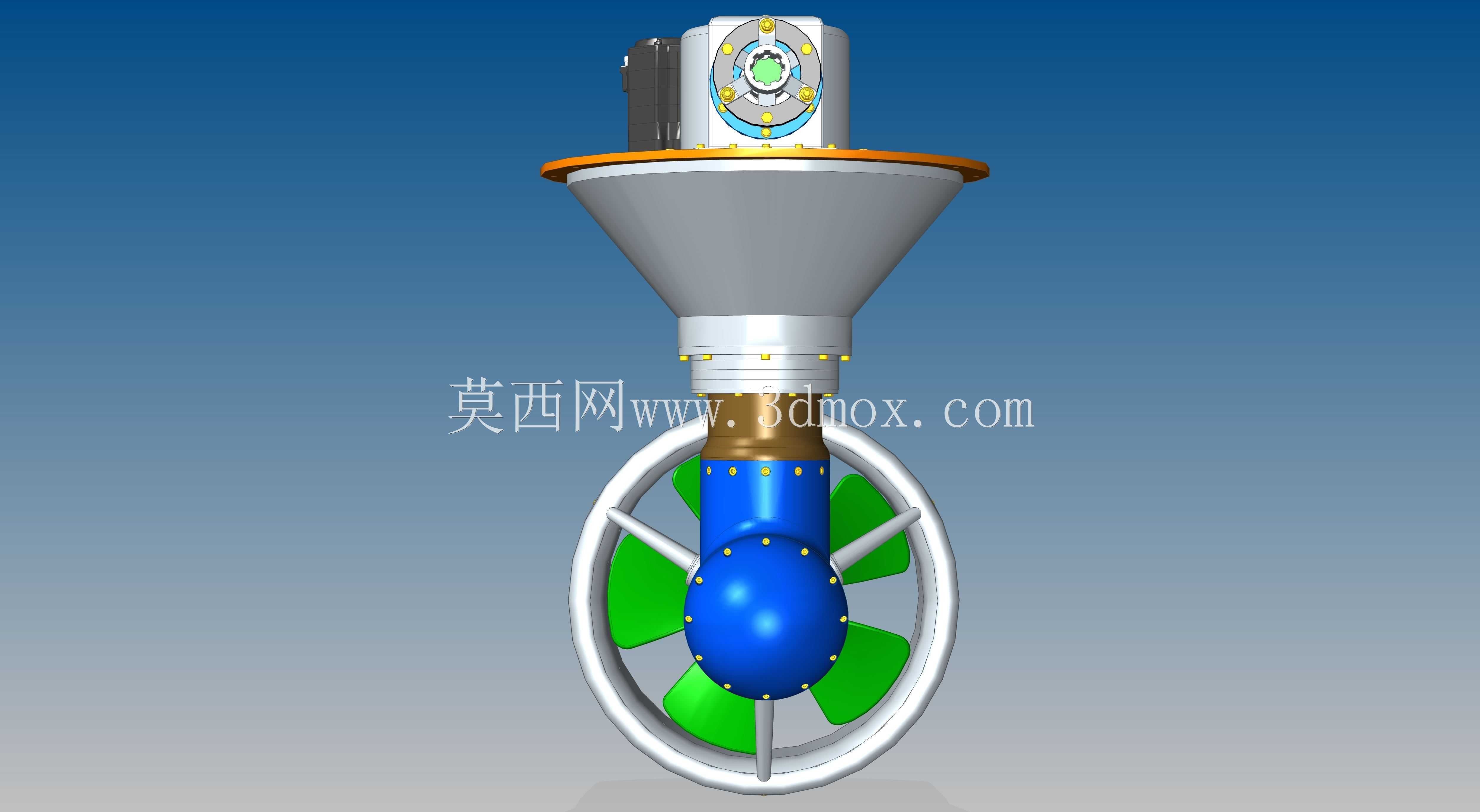

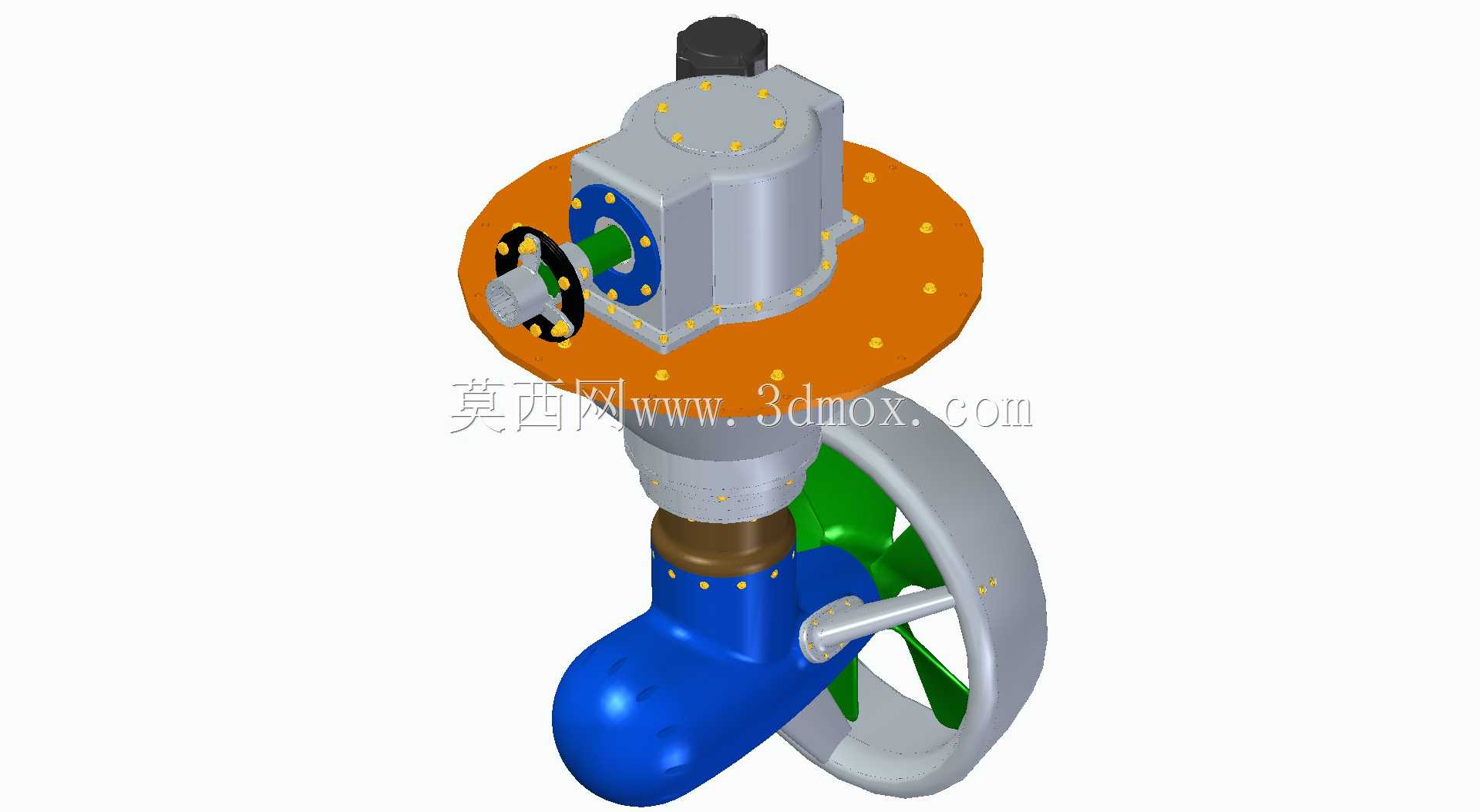

　　在小型内河作业艇、近岸休闲船艇以及小型港务辅助船的动力配置场景中，常规的定轴螺旋桨搭配舵叶的推进方案，往往在低速靠泊、狭窄水域转向、定点驻留作业时存在操控精度不足、转向半径过大的短板，方位推进装置的出现，正是为了填补这类小型船舶在复杂工况下的动力操控需求缺口。这套推进装置采用上部锥台型安装基座与船体舱底结构对接，基座上部预留动力输入接口，可匹配船用柴油动力输出轴或者船用电机的输出端，安装法兰面沿周向均匀布置固定孔位，能够适配多数小型船舶的舱底安装预留空间，基座下部通过回转支承结构连接垂直导流罩段，可实现360度水平方向的全角度回转，无需额外配置独立舵叶结构，直接通过调整推进方向实现船舶的进退、转向、横移等操控动作，

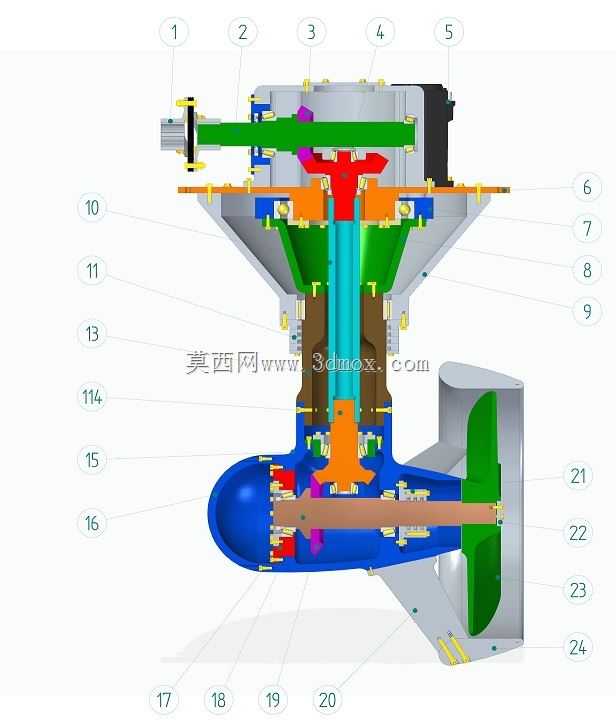

　　大幅缩小船舶的转向操控半径，在狭窄港池、靠泊作业场景下能够显著提升操控灵活性。下部推进段采用流线型球鼻状导流壳体，壳体内部集成锥齿轮换向传动结构，将上部垂直输入的动力换向为水平轴输出，驱动带护圈的螺旋桨结构转动，螺旋桨外围设置环形护罩，护罩与导流壳体之间通过多片径向导流筋连接，既能够对螺旋桨形成物理防护，避免航行过程中缠绕水中杂物、碰撞水下障碍物造成桨叶损坏，也能够对螺旋桨甩出的水流进行整流，减少水流径向紊流损失，提升推进效率。螺旋桨采用多叶大侧斜设计，在低转速工况下能够输出足够推力，同时降低水下运转的空泡噪声，适配小型船舶对航行静谧性的需求。整套装置的垂直传动段外部设置密封防护结构，采用多道骨架油封搭配水封的组合密封形式，

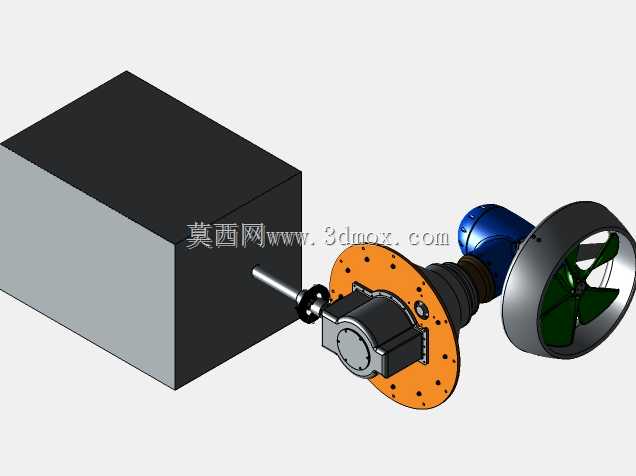

　　能够满足长期水下浸没工况下的密封要求，避免外部水体进入传动舱室造成齿轮、轴承部件的锈蚀损坏，传动舱内部预留润滑脂填充腔，可通过上部注油口定期补充润滑介质，降低日常维护的操作难度。从安装边界来看，整套装置上部安装基座的直径可适配多数小型船舶的舱底开口尺寸，安装时仅需在舱底预留对应尺寸的贯通孔，将基座从舱内下放至安装位置后，通过法兰螺栓与船体结构紧固，做好接缝处的水密处理即可完成安装，无需对船体尾部结构进行大规模改造，适配现有小型船舶的动力升级改造需求。在实际使用过程中，这套推进装置可通过驾驶端的操控手柄直接调整推进方向与输出转速，相比传统舵桨分离的结构，操控响应速度更快，在低速航行状态下即可实现精准的航向调整，

　　尤其适合需要频繁调整船位的作业场景，比如小型水文监测船的定点采样作业、港内交通艇的快速靠离泊、内河观光船的窄航道航行等场景。设计过程中重点对回转部位的传动间隙进行了控制，通过选用合适配合公差的回转支承与齿轮副，避免方向调整过程中出现虚位，保证航向操控的精准度，同时对下部导流壳体的线型进行了优化，减少航行过程中的水流阻力，降低动力损耗。螺旋桨护圈的结构强度经过校核，能够承受常规水下异物的碰撞冲击，避免轻微剐蹭就造成结构变形影响推进效率，导流筋的布置角度也经过水流仿真验证，能够对螺旋桨的出流形成有效引导，减少护罩带来的推力损失。整套装置的结构模块化程度较高，上部动力连接段、中部回转段、下部推进段均可独立拆分，后期维护时可单独拆解故障段进行检修，无需将整套装置从船体上完全拆除，降低了运维的时间成本与作业难度。针对小型船舶的动力输出特性，这套推进装置的传动比经过匹配设计，能够适配常见的小型船用动力输出转速区间，无需额外配置复杂的减速机构，直接对接动力源即可正常运转，降低了整套动力系统的配置复杂度。
