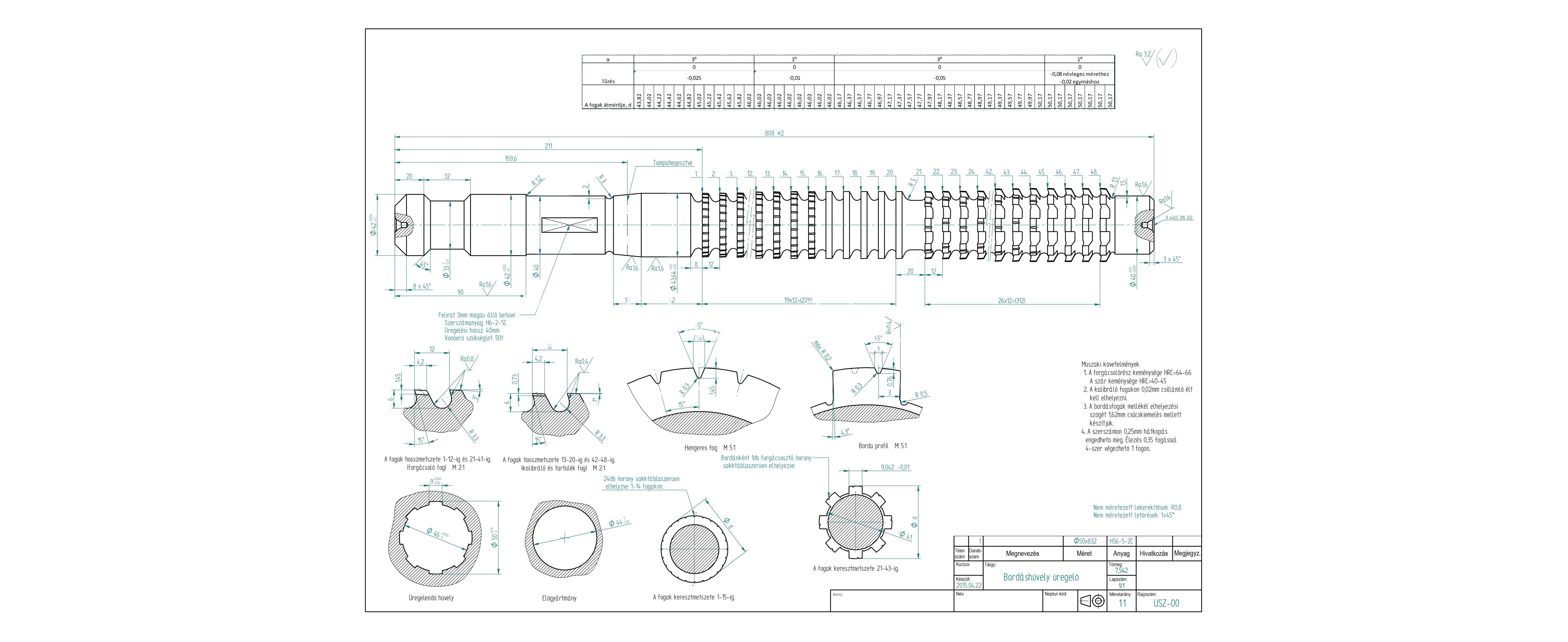

花键轮毂加工用渐开线齿形拉削刀具

　　在批量花键轮毂零件的内齿成型工序中，拉削工艺凭借一次走刀完成全齿形加工的高效率特性，始终是变速箱、传动轮毂类零件量产线的核心加工方案，本次建模的拉刀正是针对中小规格渐开线花键内孔加工设计的专用切削刀具。从实际加工场景来看，这类拉刀主要适配卧式内拉床的装夹体系，前端引导轴需要与工件预制底孔保持H7/h6的间隙配合，确保拉刀进入工件时的初始同轴度，避免拉削过程中出现齿形偏斜、壁厚不均的问题。

　　刀具的齿升量设计是整个结构的核心，从粗切齿到精切齿采用梯度递减的齿升参数，粗切段单齿齿升量控制在0.02-0.04mm区间，承担90%以上的余量去除任务，每一圈刀齿都开有分屑槽，避免宽切屑缠绕刀齿刮伤已加工表面；过渡齿段齿升量逐步降低到0.01mm以内，缓冲粗切到精切的切削力波动，减少刀齿崩损风险；精切段最后3-5个齿采用零齿升设计，主要起到修光齿面、保证花键齿形精度与表面粗糙度的作用，校准齿的齿形公差严格控制在GB/T 14329要求的6级精度范围内，确保加工出的花键孔能满足传动件的配合要求。

　　刀具尾部的拉头结构需要与拉床的夹爪卡槽完全匹配，夹持段的直径公差、卡槽位置尺寸都要对应常用拉床的装夹接口，保证拉削过程中拉力传递稳定，不会出现打滑、拉偏的情况。从安装边界来看，整刀的总长需要匹配对应拉床的最大行程范围，刀体的最大外径要小于拉床导套的内孔直径，避免行程干涉；刀齿的外圆跳动全段控制在0.015mm以内，保证拉削时各齿切削负载均匀，延长刀具使用寿命。

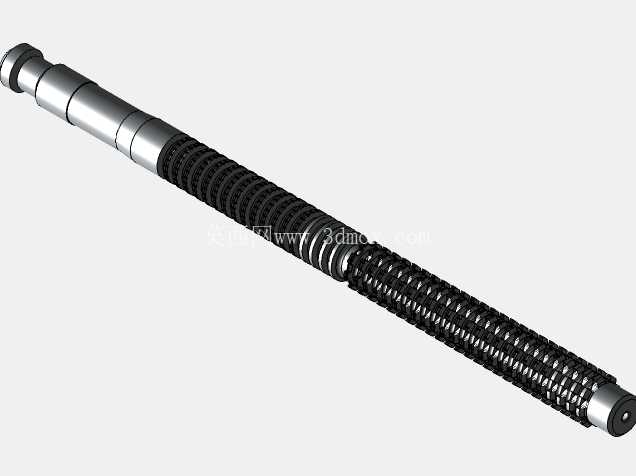

　　设计过程中需要重点考虑容屑槽的空间匹配，粗切段容屑槽的深度、槽型圆弧半径要对应单齿的金属去除量，保证切屑能顺利卷曲容纳在槽内，不会因为容屑空间不足导致挤屑、崩齿；同时刀齿的前角根据加工材质调整，加工45钢调质件时前角取15°，后角取3°，既保证切削刃的锋利度，又能给刀齿留出足够的重磨余量，每次重磨后刀齿尺寸变化量控制在允许范围内，保证刀具的可重磨次数。这类拉刀加工出的花键孔，齿向误差、齿距累积误差都能稳定满足传动配合要求，相比插齿、铣齿工艺，加工效率能提升5-8倍，非常适合汽车变速箱花键毂、农机传动轮毂、工业减速器输入输出轴套等零件的批量加工场景，建模过程中完整还原了各段刀齿的齿形参数、分屑槽结构、前后引导段的配合尺寸，可直接用于拉刀结构验证、加工工艺模拟以及配套工装的设计参考。
