蒸汽机车十字头传动连接结构

　　在蒸汽机车的走行与动力传递体系中，十字头是衔接汽缸活塞与摇杆的核心中间构件，承担着将活塞的直线往复推力转化为摇杆摆动力矩的关键作用，其结构可靠性直接决定了机车动力输出的平稳性与运行安全阈值。从实际应用场景来看，这类十字头长期处于高温、高载荷、往复冲击的工况下，汽缸排出的余热、运行中飞溅的润滑油脂与轨道扬尘混合形成的油泥，会持续附着在构件表面，因此其结构设计必须兼顾耐磨性能、安装便捷性与应力分散需求。

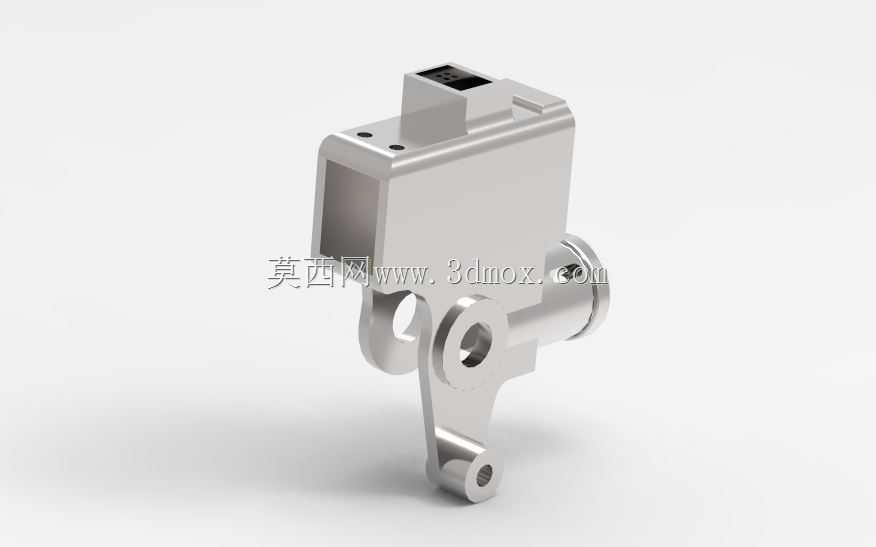

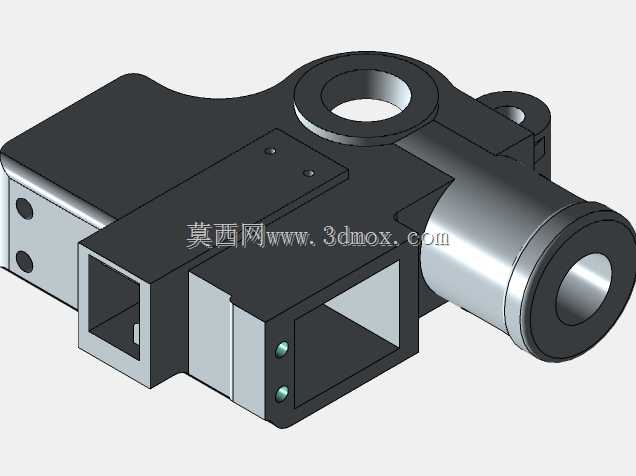

　　该十字头主体采用一体化铸造成型后做机加工处理，整体为非对称异形结构，上部设置有与活塞杆配合的安装腔体，腔体侧壁预留两个定位销孔，用于装配时穿入锁紧销钉，避免活塞杆在往复运动中出现周向转动或轴向窜动，腔体内部的配合面经过精镗处理，表面粗糙度控制在合理区间，保证与活塞杆装配后无旷量。侧部伸出的圆柱轴段用于与摇杆端部的轴套配合，轴段根部做了圆弧过渡处理，避免应力集中导致的疲劳断裂，轴段表面经过淬火处理提升表面硬度，降低长期往复摆动带来的磨损速率。下部延伸的支臂上设置有两个同轴的铰接孔，用于与滑板支架连接，十字头工作时沿机车车架上的平直导轨做直线往复滑动，这组铰接孔的同轴度公差直接影响滑动过程的顺畅度，若同轴度超差，会导致滑板偏磨，运行中出现异常振动甚至卡滞。

　　从设计思路层面，这类十字头的结构布局完全围绕动力传递路径做应力优化，活塞传递的推力从上部腔体输入后，一部分通过侧部圆柱轴传递给摇杆驱动动轮转动，另一部分通过下部支臂传递给滑板，将侧向力分散到导轨上，避免活塞杆承受额外的侧向弯矩。各连接部位的壁厚根据受力大小做差异化设计，受力集中的轴段根部、铰接孔周边做加厚处理，非受力区域做适当的挖槽减重，在保证结构强度满足最大蒸汽压力载荷要求的前提下，尽可能降低构件自身重量，减少往复运动的惯性冲击。

　　关于安装边界尺寸，上部活塞杆安装腔体的内径与对应型号蒸汽机车的活塞杆外径为间隙配合，装配时需涂抹耐高温润滑脂，侧部圆柱轴段的长度与摇杆端部轴套的宽度匹配，装配后需在轴端加装挡圈防止轴套脱出，下部铰接孔的孔距与配套滑板支架的安装孔距严格对应，安装完成后需手动盘车测试十字头的滑动行程，确认全程无卡滞、无异常摩擦后再做锁紧固定。日常运维中，需定期检查各铰接部位的磨损量，当配合间隙超过设计阈值时及时更换轴套或十字头本体，避免因部件旷量导致的动力传递损耗加剧甚至部件断裂故障。这类十字头的结构设计逻辑同样可以迁移应用到其他需要实现直线往复运动与摆动运动转换的机械设备中，比如往复式泵体、曲柄压力机的传动端，只是根据不同设备的载荷大小、行程参数调整对应部位的尺寸与材质选型即可。
