移动设备用滚轮滑轨载具结构设计

　　在自动化生产线、轻型移载设备以及模块化工装单元的布局中，这类带滚轮的滑轨载具是承担工位间物料转运、功能模块滑移切换的核心执行部件，区别于重型线轨的高刚性重载定位需求，这类载具更侧重轻量化滑移、快速拆装以及多工位适配的灵活性，常见于电子小件组装线、实验室自动化检测平台、小型仓储分拣单元的滑移工位，用来承载治具、小型工件或者功能检测模块，沿着预设的轨道完成工位间的平移切换，不需要额外配置复杂的驱动结构时，也可配合拨叉、气缸或者人工推送完成定距移动。

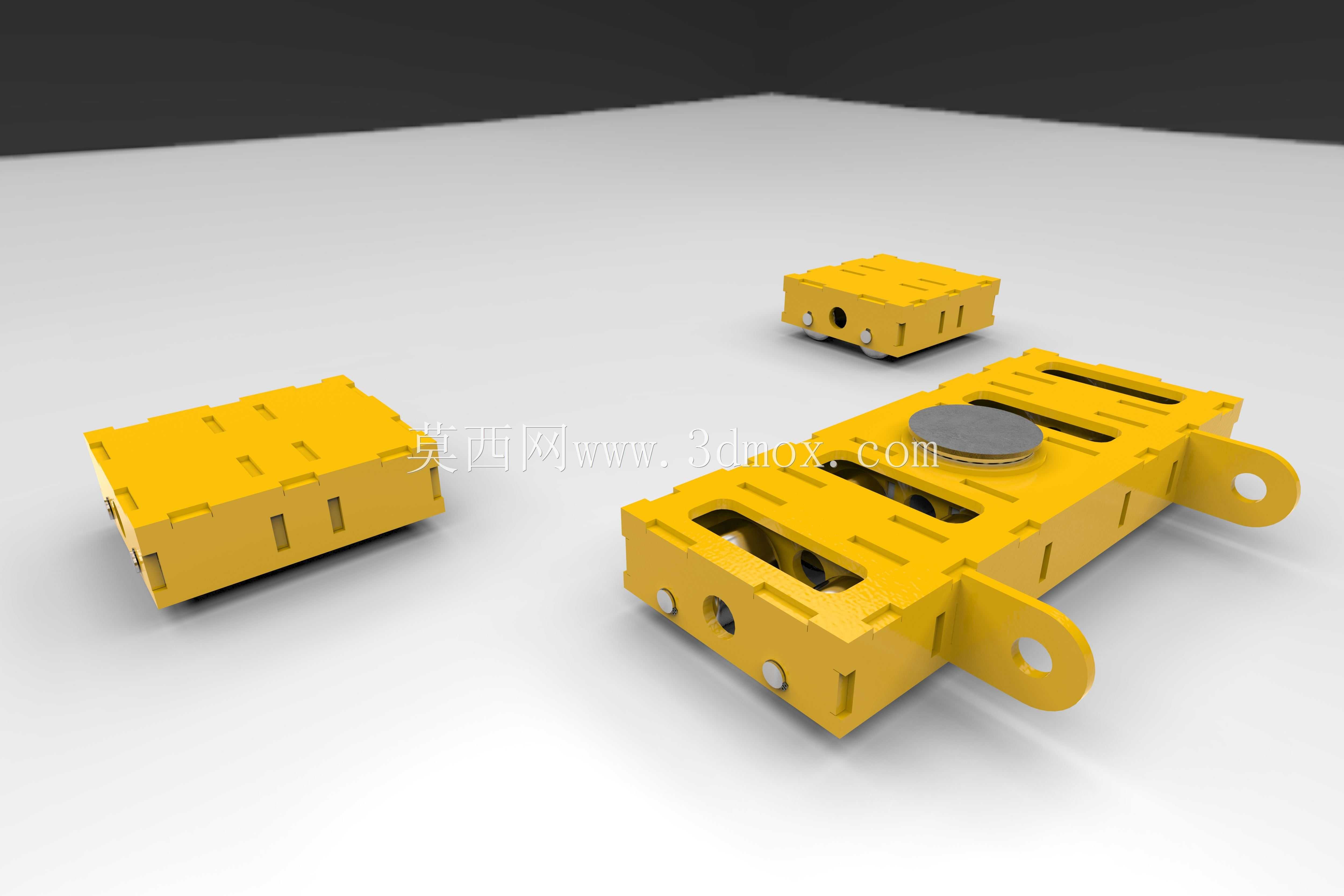

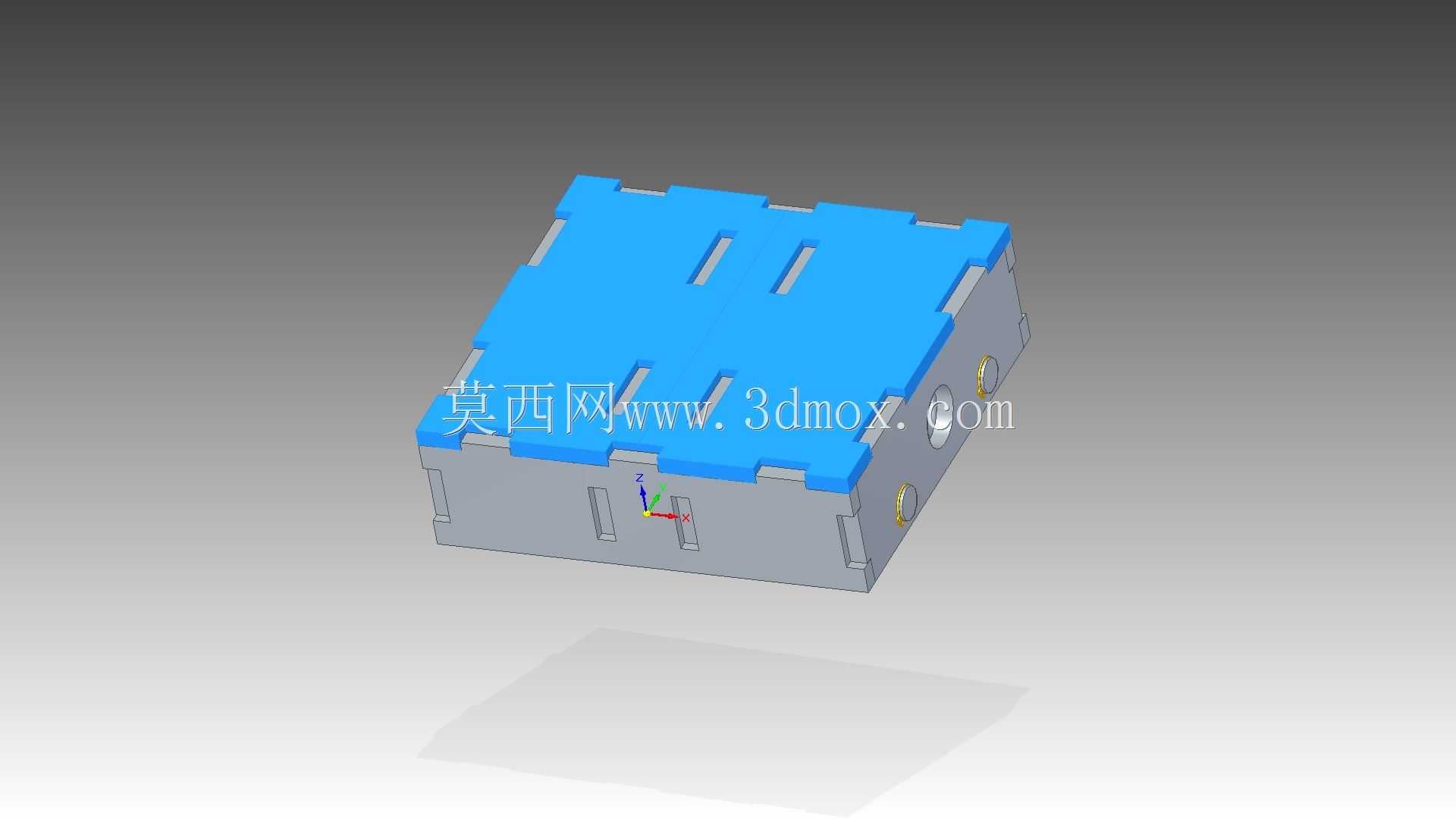

　　从结构设计逻辑来看，载具主体采用一体式的盒型镂空结构，主体上开设的多组长条形镂空槽并非减重的单一考量，更多是为了适配不同规格治具的安装固定，槽位的间距按照常用的M3、M4螺丝安装孔距做了等距排布，安装时不需要额外打孔，直接通过T型螺母或者手拧螺丝就能把上层治具锁定在载具表面，适配不同尺寸的工件承载需求。载具侧面预留的方形通孔，是现场组装焊接时的工艺避让位，焊接工装定位销可以直接穿过方孔完成载具侧板与主体的定位夹紧，避免焊接时出现错位变形，同时方孔也可以作为后续加装感应挡片、限位撞块的安装位，不需要二次加工就能快速加装位置检测配件，适配产线的传感器点位布置需求。

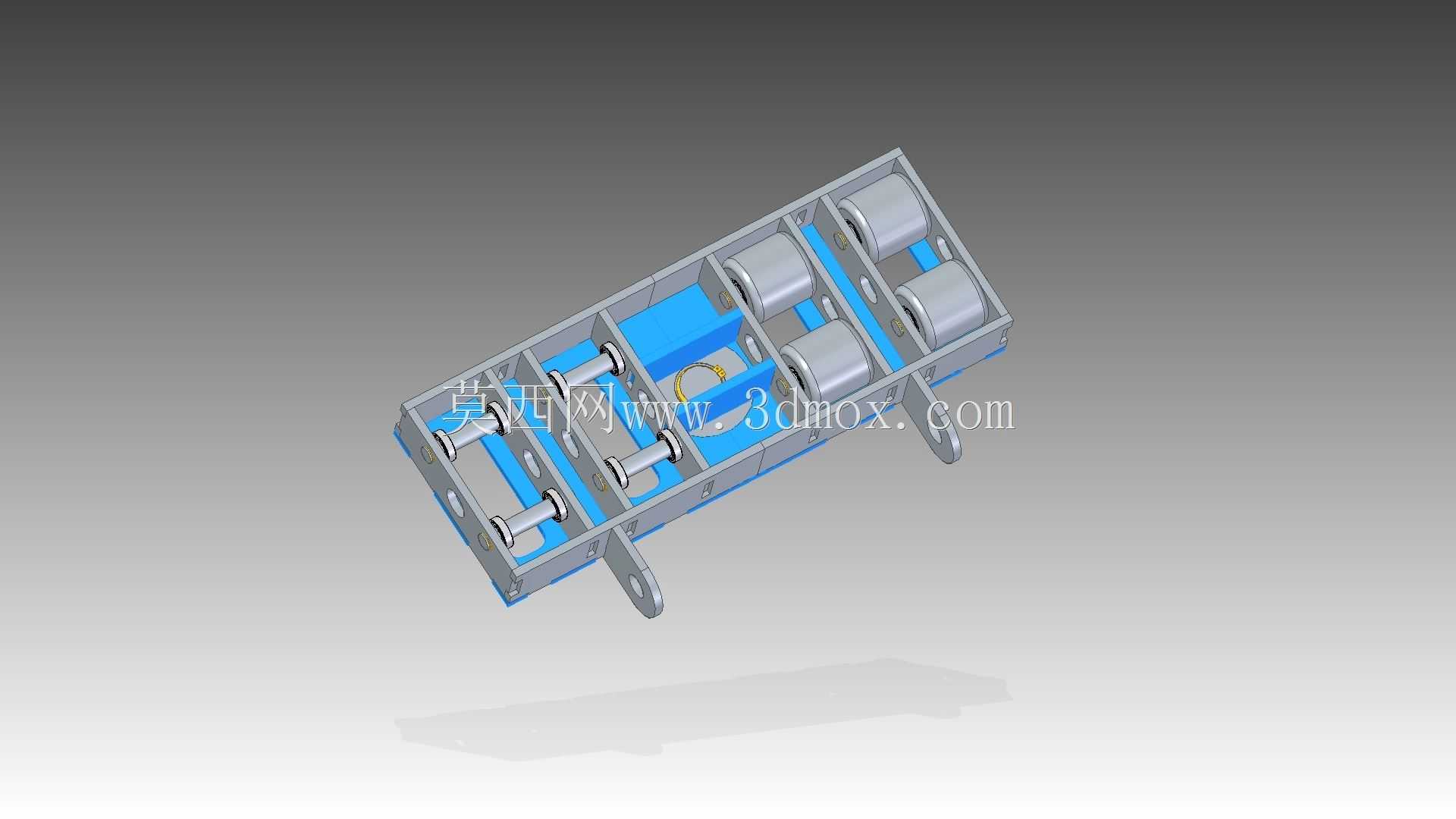

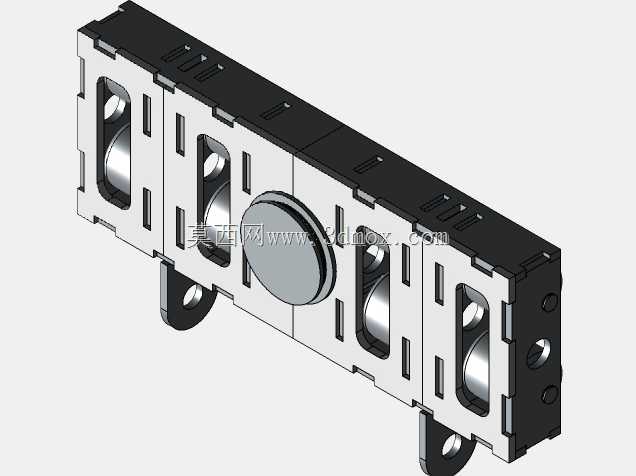

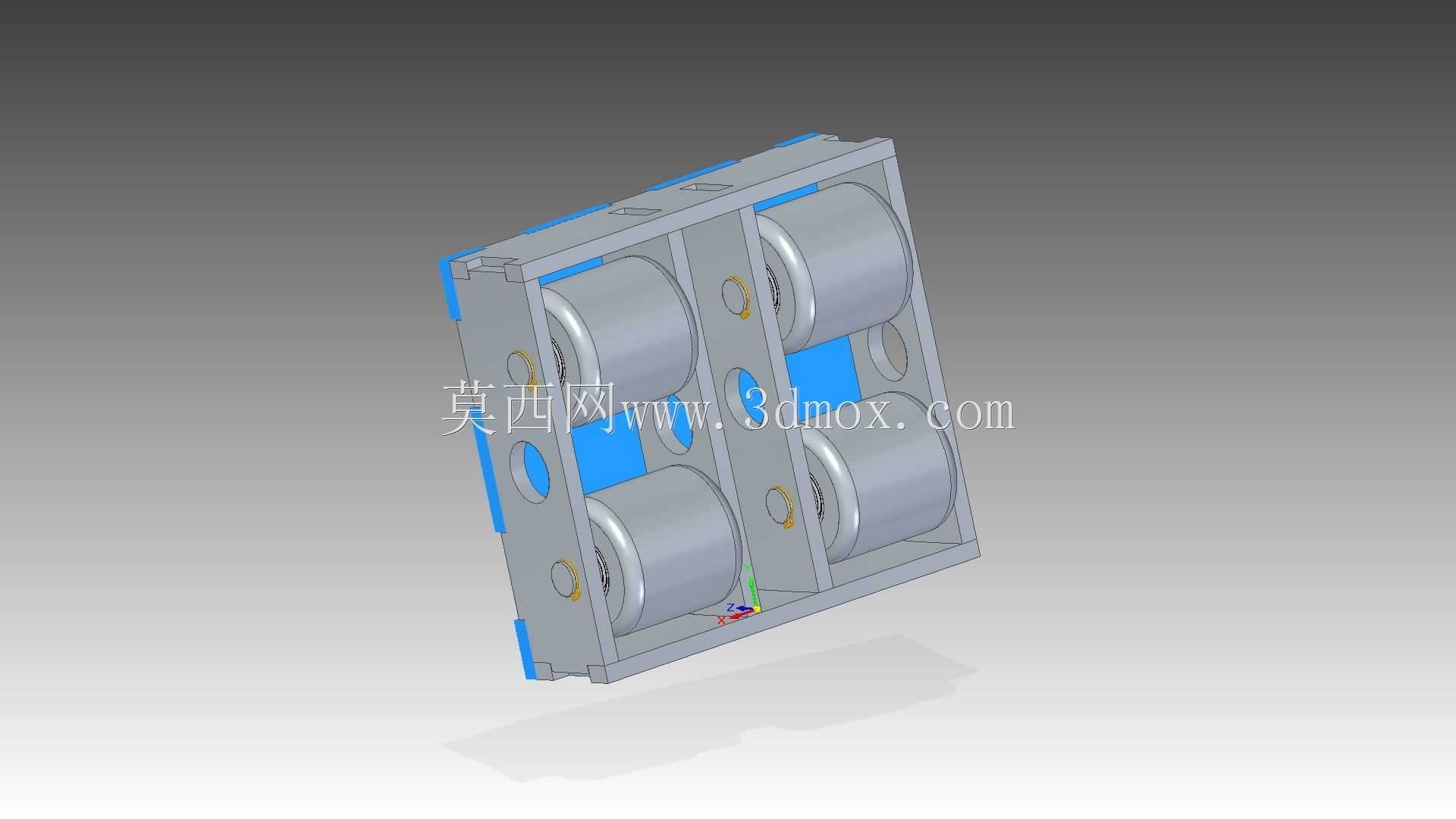

　　载具端部延伸出的带孔安装耳，是用来连接相邻载具或者驱动连接件的结构，当需要多载具串联形成循环输送线时，只需要用销钉穿过安装耳的孔位，就能把多个载具首尾连接，配合端部的牵引机构就能实现整线的循环移动，单载具独立使用时，这个安装耳也可以作为缓冲器的接触位，在轨道两端安装液压缓冲器时，载具滑移到行程端点会通过这个耳位接触缓冲头，避免硬碰撞产生的震动影响载具上工件的定位精度。载具底部的滚轮采用内嵌式安装，滚轮的突出高度严格控制在3mm以内，保证载具整体的安装高度不超过轨道顶面12mm，降低整体设备的重心，避免高速滑移时出现侧翻风险，滚轮的轮面采用POM材质，和钢制轨道接触时摩擦系数低，运行噪音小，同时不会像金属滚轮那样长期运行磨伤轨道接触面，减少后期轨道维护的工作量。

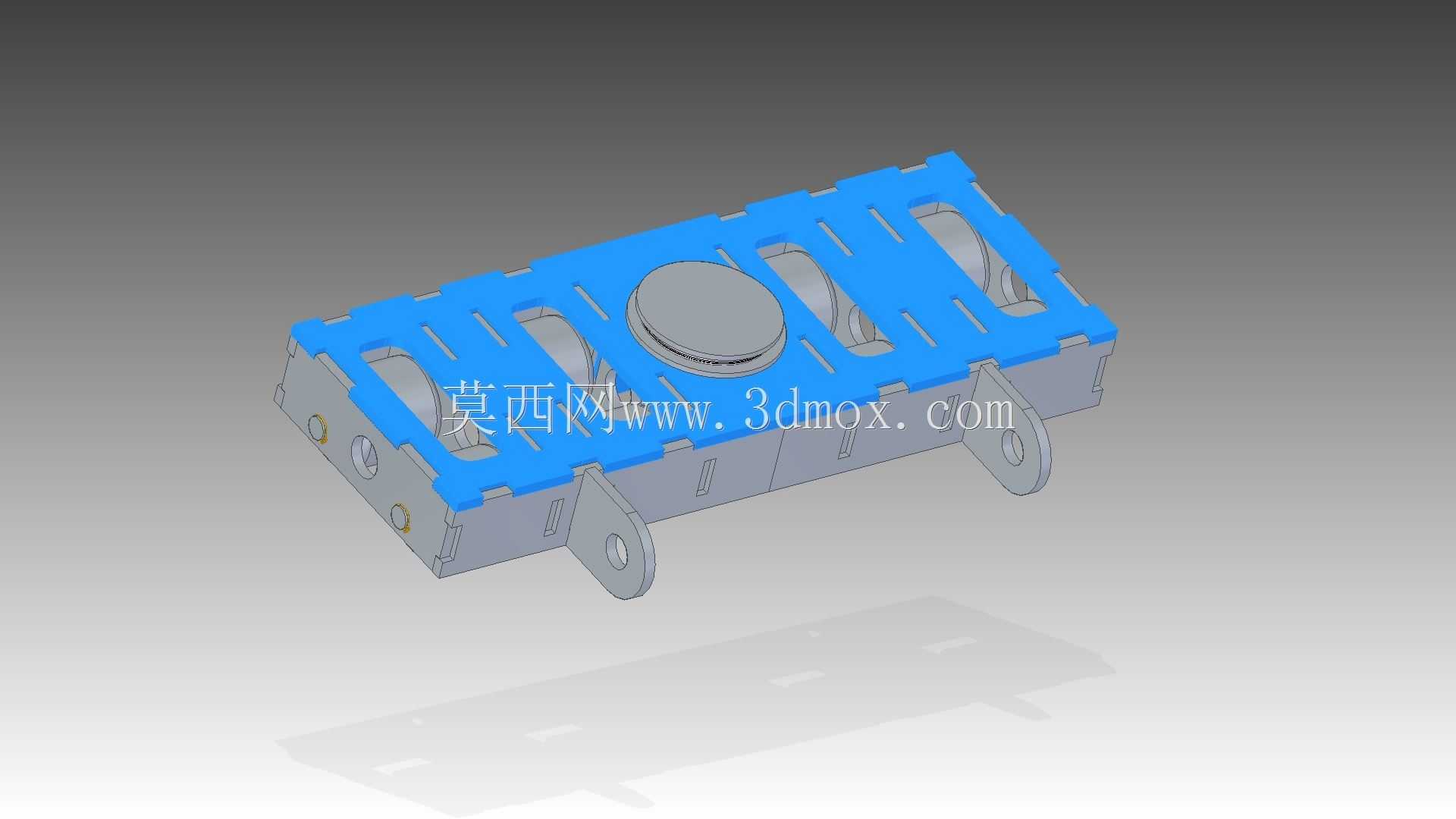

　　安装边界方面，单节载具的主体宽度控制在80mm，适配市面上常用的20系列铝型材拼接轨道的内槽宽度，不需要额外定制轨道，直接用标准铝型材切割组装就能形成配套的滑移轨道，载具的总长度为150mm，相邻载具串联时的最小间隙可以控制在5mm以内，在有限的线体长度内可以布置更多的载具工位，提升线体的空间利用率。载具表面的圆形沉台是定位基准位，需要搭载带定位销的治具时，直接把治具的定位销插入这个沉台就能完成快速定位，重复定位精度可以控制在0.1mm以内，满足大部分轻型组装、检测工位的精度要求。

　　实际应用中，这类载具不需要复杂的维护，滚轮内部的轴承自带防尘密封，在常规的车间环境下运行不需要频繁加注润滑脂，镂空的主体结构也不容易积灰，生产过程中产生的碎屑、灰尘会直接从镂空槽掉落，不会堆积在载具表面影响工件放置的平整度。针对有洁净需求的生产场景，载具主体可以采用防静电POM材质加工，避免静电击穿电子元器件，滚轮也可以换成防静电材质，满足电子组装车间的防静电要求。如果需要实现载具的定点停止，只需要在载具侧面的方孔内加装阻挡块，配合线体上的阻挡气缸就能实现载具的工位锁定，不需要额外设计复杂的锁紧机构，大幅降低线体的设计和组装成本。
