18H7光面塞规孔径检测检具结构

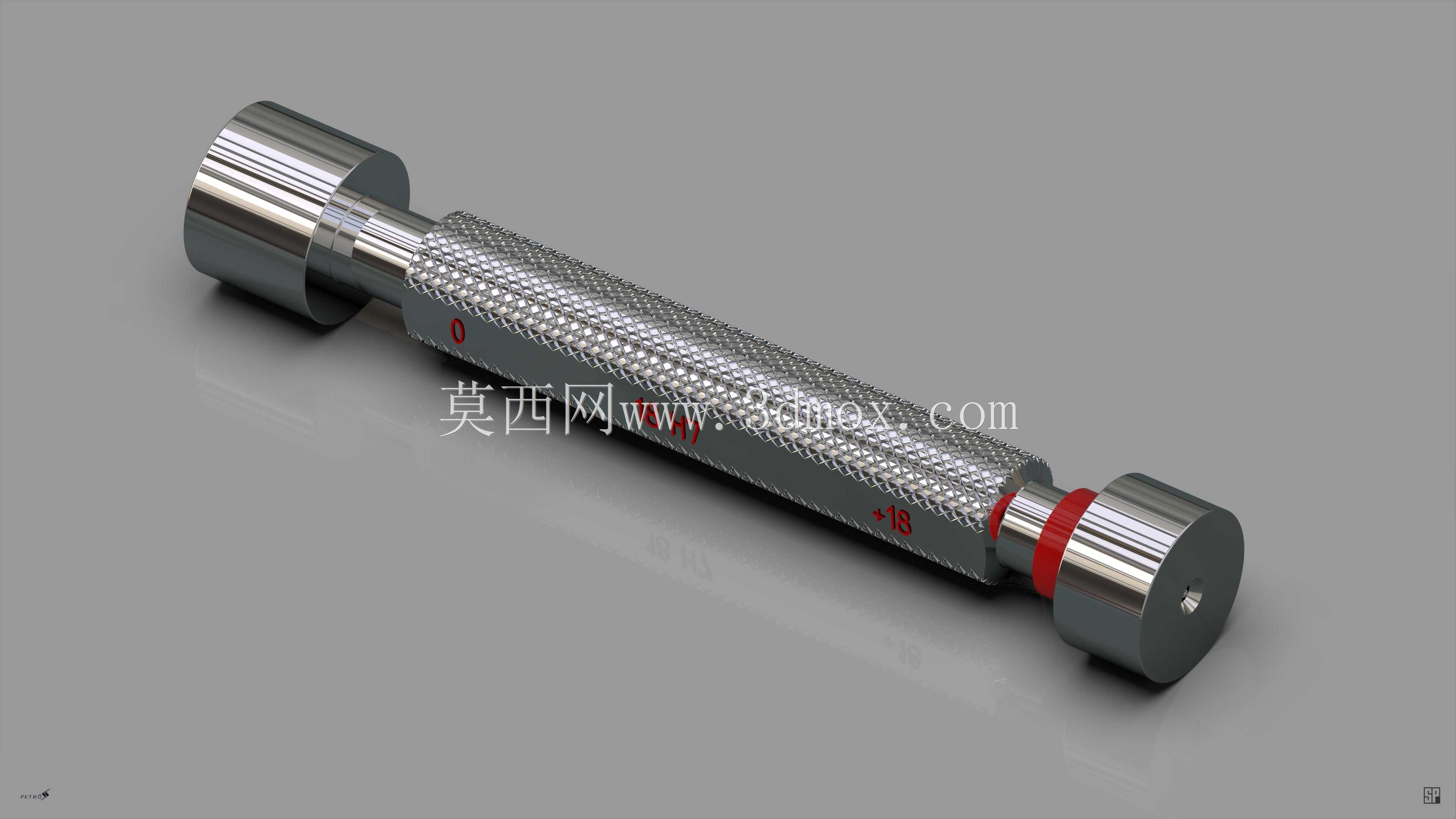

　　在机械加工的现场工序流转与终检环节，内孔尺寸的合格判定始终是批量生产中效率管控的核心节点，这款18H7规格的光面塞规，正是针对公称直径18mm、公差带H7的基准孔做快速通止判定的接触式检具，区别于内径千分尺、气动量仪这类需要读数的测量设备，塞规的核心价值在于把尺寸公差阈值转化为直观的物理边界，一线操作人员无需掌握公差读数技能，仅通过塞规两端的通过性即可完成合格性判定，单孔检测耗时可控制在2秒以内，完全适配冲压件、机加工件、注塑件内孔的批量全检场景。从结构设计逻辑来看，这款塞规采用双头一体式布局，靠近手柄的一端为止端，远离手柄的一端为通端，两端测量头的直径严格对应H7公差带的上下极限尺寸：通端直径取孔的最小实体尺寸，可完全穿过合格内孔的整个长度方向，止端直径取孔的最大实体尺寸，正常情况下无法塞入合格内孔，仅允许在孔口有不超过1mm的导入量。测量头与中间手柄的连接位置做了退刀槽结构，避免测量头根部与孔口边缘发生干涉，同时保证测量头的有效工作长度可以覆盖常规10-30mm厚度工件的内孔检测需求。手柄部分采用网纹滚花设计，滚花的齿距与深度经过适配，操作人员佩戴防滑劳保手套时仍可获得足够的握持摩擦力，不会因为手上沾附切削液、防锈油出现打滑脱手的情况，滚花区域的长度覆盖整个握持段，不管是手掌较大的男性操作人员还是手掌较小的女性操作人员，都能找到舒适的握持位置。测量头的端面做了极小的倒角导入结构，倒角角度控制在15度以内，

　　既可以避免测量头棱边刮伤已加工完成的内孔表面，也能在检测时快速对准孔位，减少对准过程中对测量头的磕碰损伤。考虑到塞规属于高频使用的损耗类检具，两端测量头采用与手柄分体的装配结构，当某一端测量头因为长期磨损超出校准公差时，可单独更换测量头，无需整体报废整个塞规，降低生产现场的检具维护成本。测量头与手柄的同轴度在设计时严格控制在0.005mm以内，避免因为同轴度误差导致检测时出现卡滞，造成合格孔被误判为不合格的情况。止端测量头的工作长度比通端更短，这一设计是为了避免止端过长塞入孔内，导致操作人员误将止端的通过当成合格判定，从结构上减少人为误判的概率。在实际使用场景中，这类塞规广泛应用于轴承安装孔、定位销孔、紧固件过孔的现场检测，

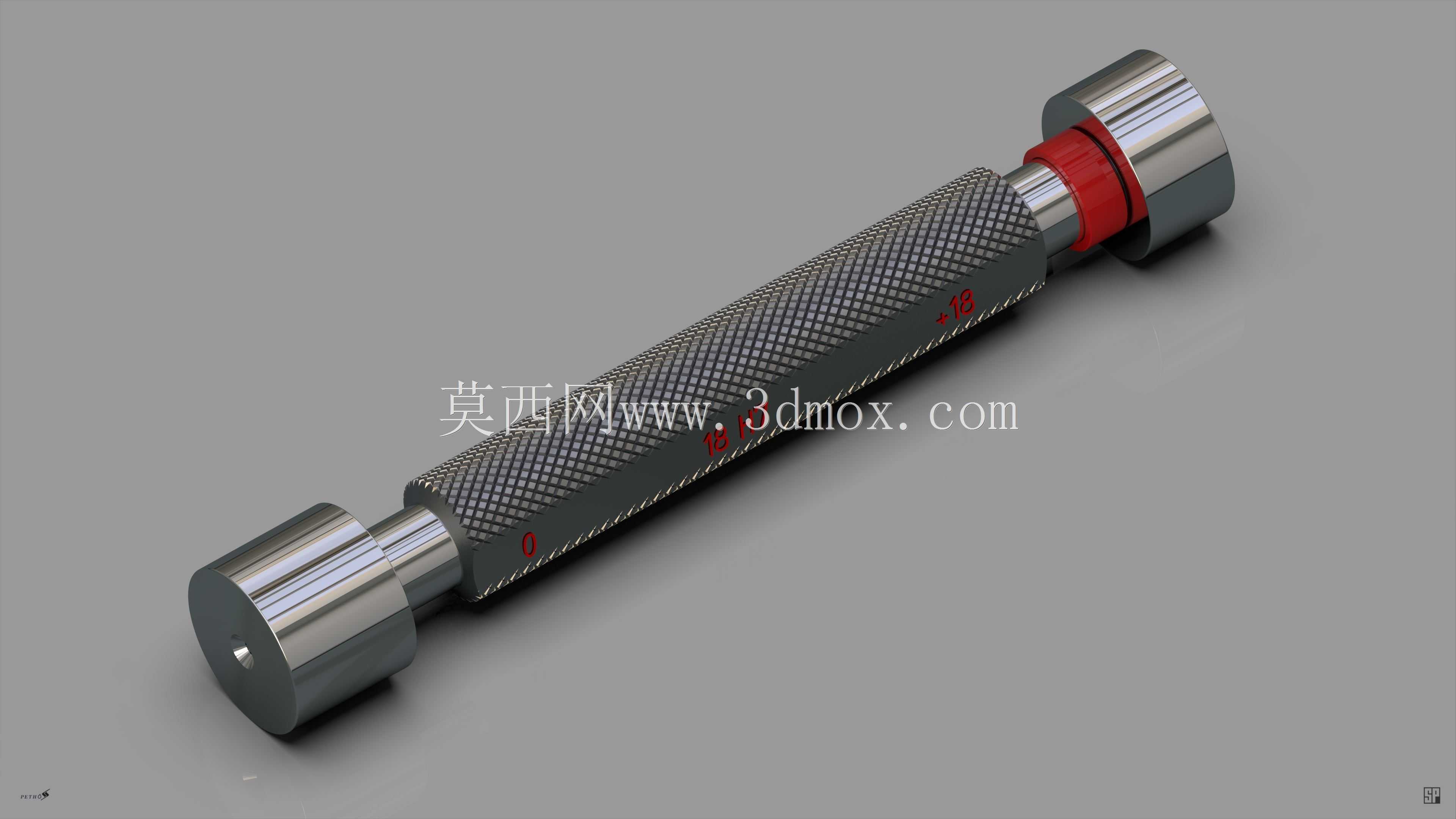

　　尤其是在汽车零部件、通用机械加工的生产线上，每一个需要保证配合精度的内孔，都需要用对应规格的塞规做首件检测与过程巡检，相比三坐标测量仪这类实验室检测设备，塞规无需恒温环境、无需专业编程操作，可直接在机床旁完成检测，避免工件搬运到检测室的等待时间，有效压缩工序间的等待浪费。建模过程中，对滚花特征做了结构化处理，既还原了滚花的防滑纹理外观，也控制了特征的面数，不会因为细碎的滚花纹理导致模型在装配调用时出现卡顿；测量头的圆柱面做了高光金属材质的还原，对应实际产品中GCr15轴承钢淬火后抛光的表面状态，手柄部分的滚花区域做了哑光质感处理，和测量头的高光表面形成明确区分，方便在三维评审时快速识别不同的功能区域。

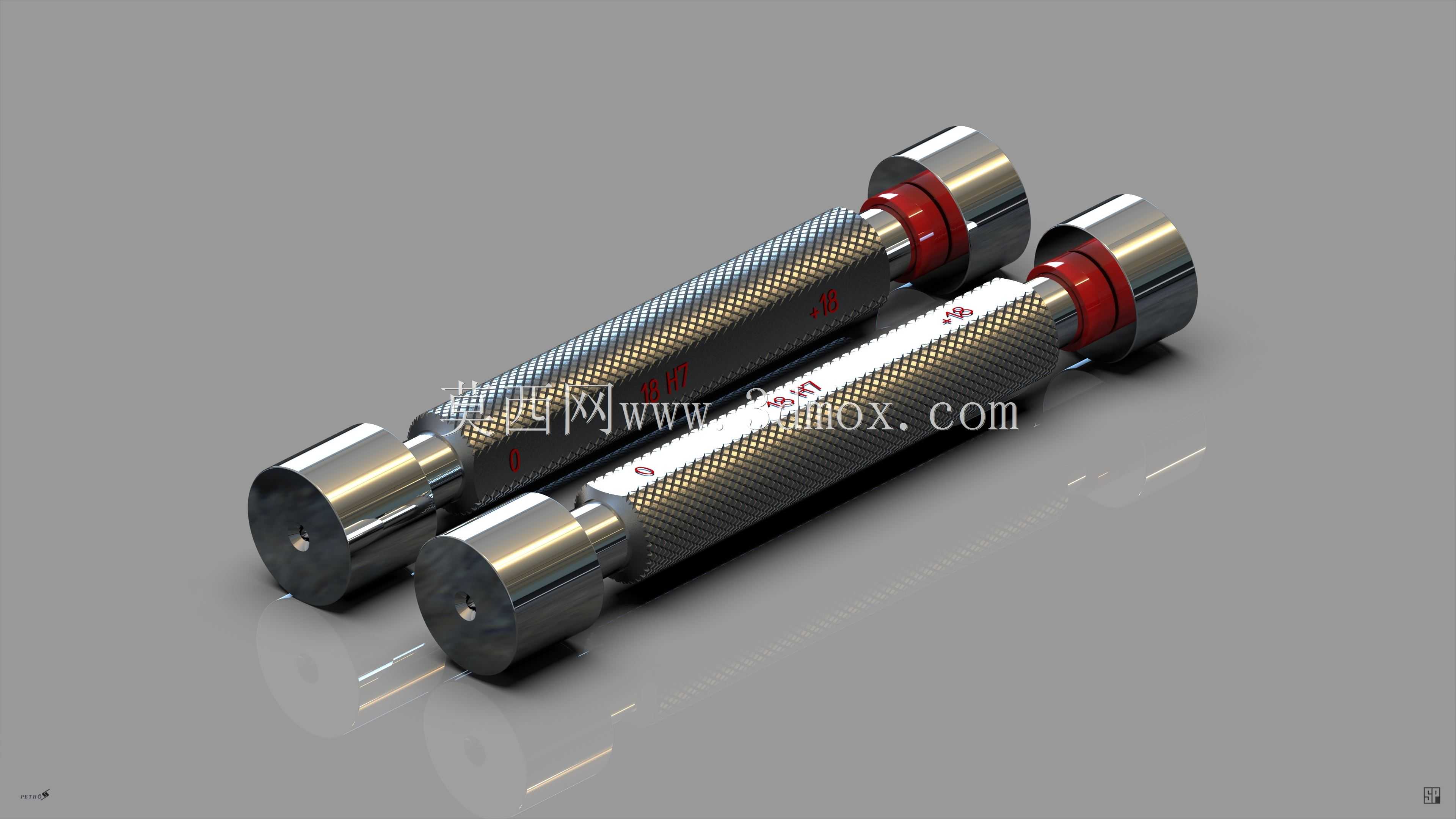

　　两端的红色标识环是公差等级的快速识别标记，现场检具管理时，不同颜色的标识环对应不同的公差等级，操作人员无需仔细查看塞规上的钢印刻字，通过颜色即可快速拿取对应规格的检具，减少拿错检具导致的批量质量事故。塞规的整体长度控制在140mm左右，这个长度既可以满足常规深度孔的检测需求，也不会因为长度过长导致塞规变形，日常存放时可直接放入检具盒的对应插槽，不会和其他规格的塞规发生磕碰。测量头的硬度设计要求达到HRC58-62，保证长期使用的耐磨性，建模时虽然不需要体现材料硬度参数，但在结构上预留了测量头的热处理变形余量，避免淬火后测量头尺寸超差。在装配验证环节，将该塞规模型与对应规格的18H7孔模型做干涉检查，可验证通端在最小实体尺寸下的通过性，以及止端在最大实体尺寸下的阻挡性，提前发现塞规设计过程中的尺寸偏差，避免加工完成的塞规无法满足检测要求。对于需要做检具方案评审的场景，这个三维模型可直接用于现场操作的人机工程模拟，验证握持姿势下的操作便利性，以及不同工位上塞规的取放路径是否存在干涉，为检具的现场布置提供直观的三维参考。
