车用点火系统火花塞结构三维设计

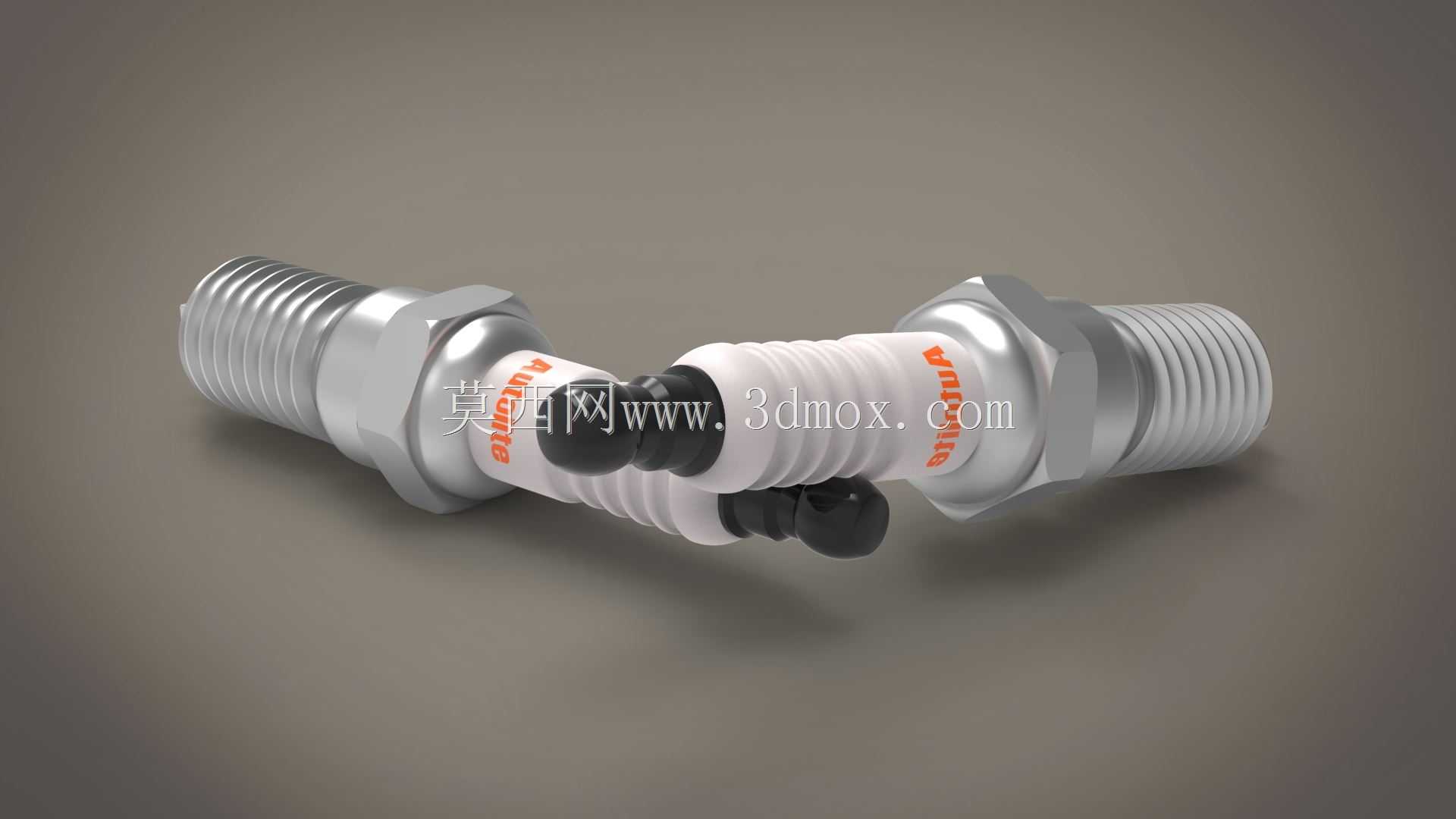

　　在车用内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、动力输出平顺性的核心执行部件，其结构合理性直接影响整机的冷启动性能、怠速稳定性以及高负荷工况下的点火可靠性，也是动力总成三维设计环节中需要重点匹配安装边界、密封性能、电极散热路径的关键零部件。本次完成的火花塞三维结构，完全按照量产车用火花塞的实际装配逻辑搭建，从螺纹安装段、密封垫圈、金属壳体、陶瓷绝缘体到中心电极、侧电极、接线端子的每一处结构，都还原了真实产品的尺寸公差配合逻辑，可直接用于点火系统装配干涉检查、教学演示结构拆解、燃烧系统布局验证等场景。

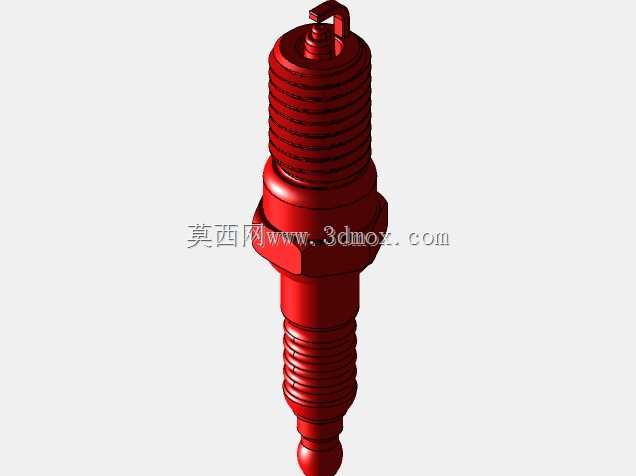

　　从实际应用场景来看，这类火花塞主要适配小排量四冲程汽油机，覆盖家用乘用车、小型通用动力机械、园林机械动力单元等点火需求，安装时通过壳体上的公制螺纹旋入气缸盖的预设安装孔，依靠金属密封垫圈的压合变形实现燃烧室与外界的高压密封，避免缸内高温高压燃气从安装缝隙泄漏。设计过程中优先考虑了不同工况下的结构强度匹配：金属壳体采用冷镦成型的钢结构特征建模，六角拧动段的对边尺寸完全符合通用套筒扳手的操作空间要求，避免装配时出现套筒干涉、拧动力矩不足导致的密封失效问题；螺纹段的长度严格匹配气缸盖安装孔的深度，既不会因为螺纹过长伸入燃烧室挤占活塞上行止点空间，也不会因为螺纹过短导致啮合牙数不足，在缸内交变压力冲击下出现松脱故障。

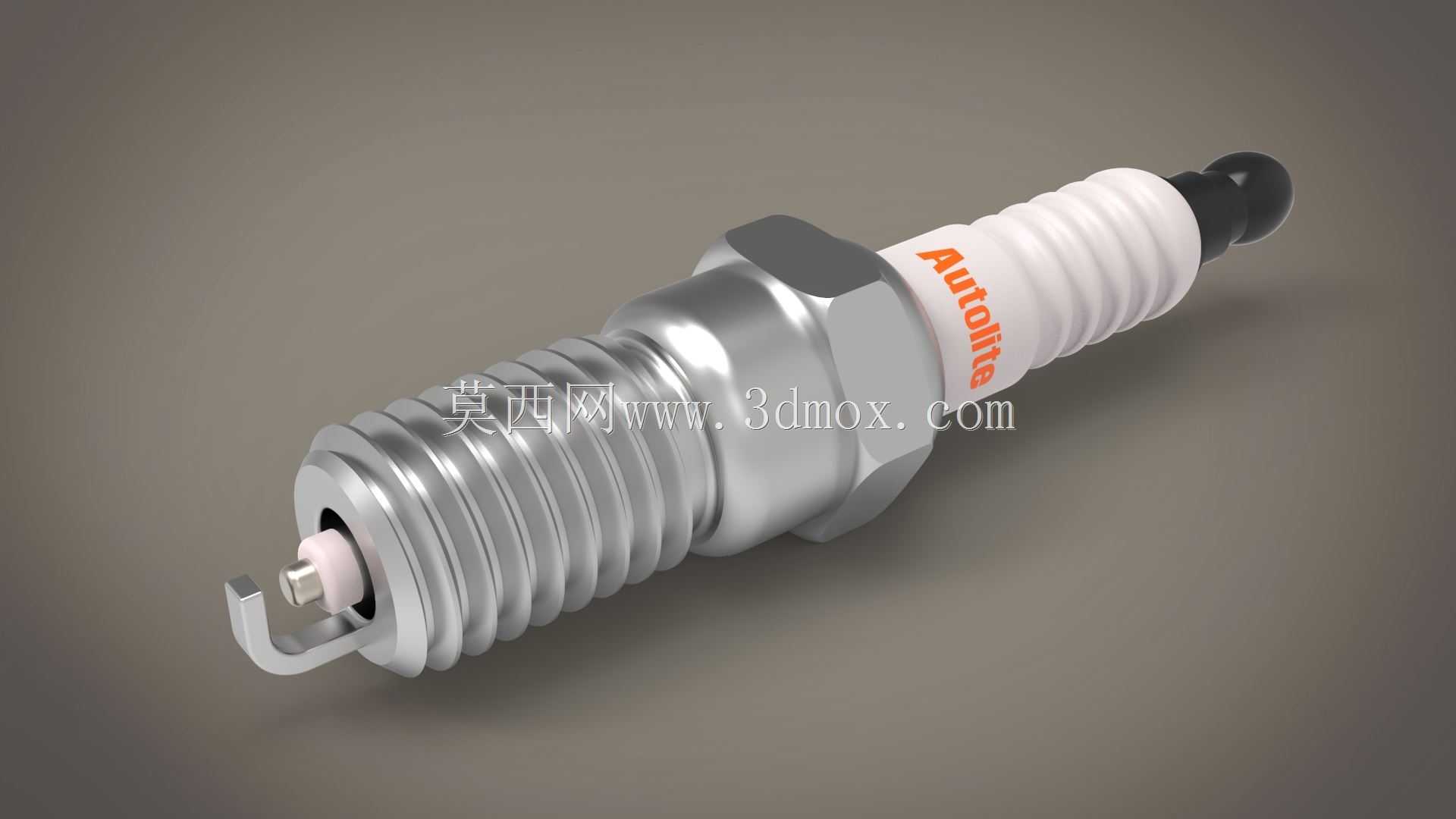

　　陶瓷绝缘体部分的结构设计重点兼顾了绝缘性能与散热路径，裙部的锥度造型经过反复调整，能够在不同热值需求下匹配对应的散热面积——建模时特意区分了热型、冷型火花塞的绝缘体裙部长度差异，本次呈现的结构属于中等热值适配款，能够兼顾市区低速走走停停工况下的积碳自净能力，以及高速持续高负荷工况下的电极散热需求，避免出现电极过热早燃、或者温度过低积碳跨连漏电的问题。中心电极与侧电极的间隙按照常规量产车的0.8-1.1mm标准间隙设置，电极头部的细小凸台结构还原了贵金属电极的减容设计特征，能够降低点火所需的击穿电压，减轻点火线圈的负载，同时减少电极在长期高温点火烧蚀下的损耗速度，延长部件的更换周期。

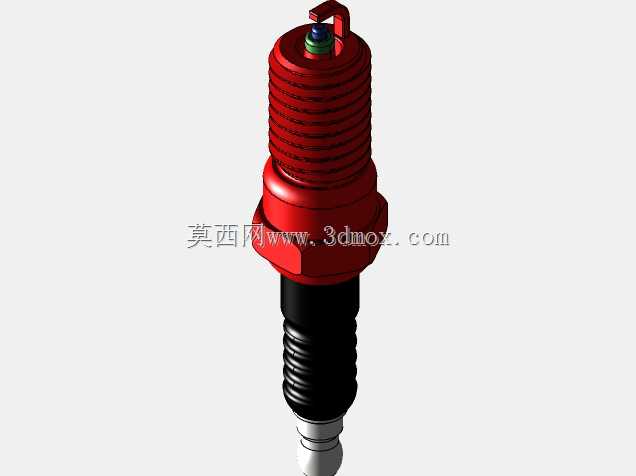

　　接线端的结构采用了卡扣式插头连接设计，插头的卡接槽尺寸完全匹配高压点火线的端子插拔行程，既能够保证高压传输过程中的连接可靠性，避免车辆振动导致的接线松脱断火，也预留了足够的插拔操作空间，方便后期维护时快速更换部件。建模过程中特意对不同材质的部件做了独立的面分组，金属壳体、螺纹段、电极采用金属材质分区，陶瓷绝缘体采用高绝缘陶瓷材质分区，接线螺母、密封垫圈采用单独的面组划分，方便后续渲染、仿真分析时快速赋予对应的材料属性，不需要重新拆分面结构。

　　从安装边界来看，整个火花塞的总长度、最大外径、螺纹公称直径、拧入深度、六角对边尺寸都完全遵循行业通用的安装规范，在做整机装配仿真时，可以直接将模型导入气缸盖组件装配体，不需要额外调整尺寸即可完成配合检查，能够快速验证安装孔周围的冷却水道布局、气门布置、活塞顶部燃烧室凹坑是否与火花塞本体存在干涉，也可以用于模拟火花塞更换时的操作空间是否足够，避免出现后期维护时扳手无法伸入、周边管线干涉导致拆装困难的问题。对于刚接触动力总成设计的从业者来说，这个模型也可以作为火花塞结构认知的教学载体，清晰展示内部的密封结构、电阻布置位置、电极配合关系，理解不同结构参数对点火性能的实际影响，避免在选型匹配时出现热值不匹配、尺寸不合规导致的发动机故障。
