立式双缸斯特林动力装置结构设计

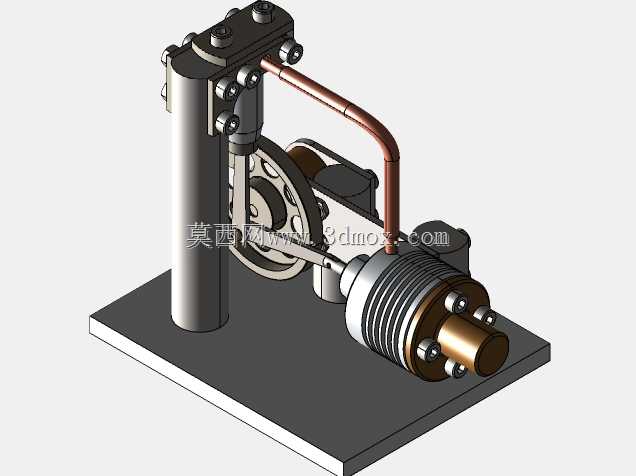

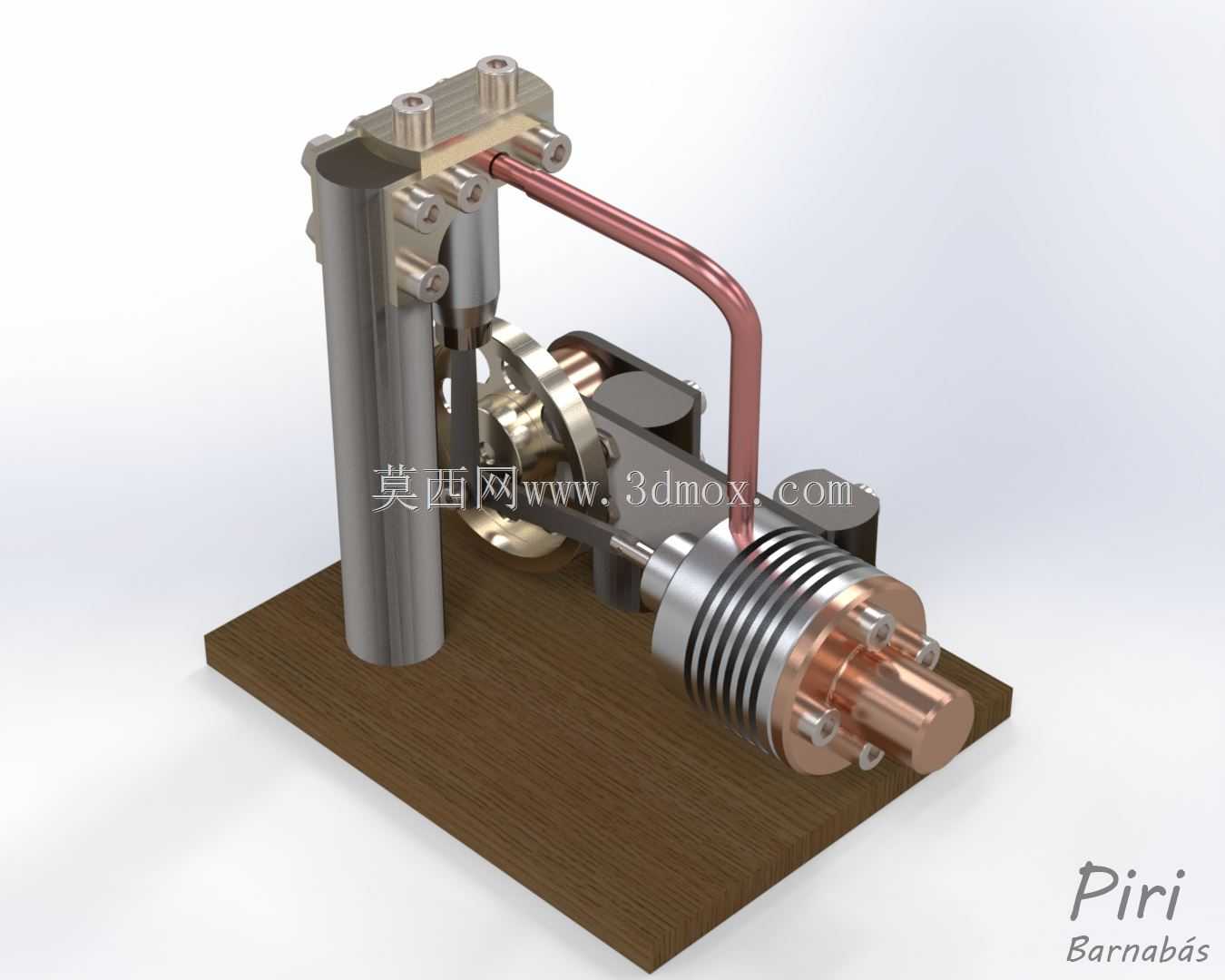

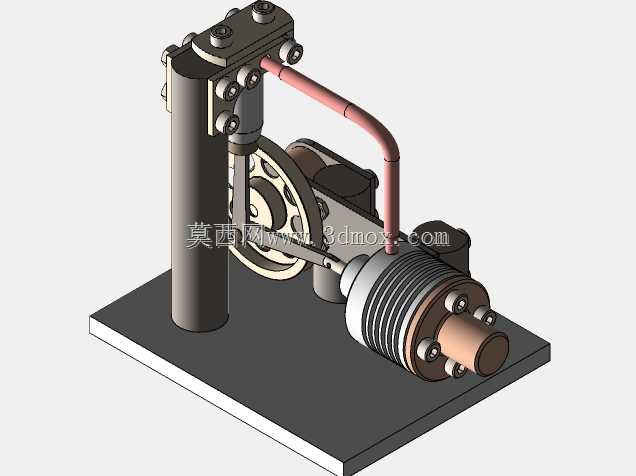

这套外燃式动力结构常被用于教学演示、小型余热回收场景验证以及低功率分布式动力试验场景，不同于依靠内燃爆燃做功的传统内燃机，它依靠封闭腔体内工质的受热膨胀、遇冷收缩循环完成动力输出，对热源适应性极强，小功率场景下可适配太阳能集热、工业废热、生物质燃烧等多种热源形式。从结构布局来看，整套装置采用立式排布，左侧为竖直布置的置换气缸，顶部通过螺栓紧固的端盖完成腔体密封，端盖上预留的工质充注接口可在装配调试阶段完成封闭腔体的压力调整，置换活塞通过连杆与下方的曲柄飞轮组件连接，将活塞的直线往复运动转化为曲轴的旋转运动。右侧为动力气缸与换热段集成结构，紫铜材质的弯折导气管连通置换气缸与动力气缸腔体，保证工质在冷热腔之间的顺畅流动，动力气缸外侧布置的多层环形散热鳍片负责冷端散热，维持冷热端的稳定温差，这也是斯特林循环能够持续做功的核心前提。底部采用木质安装基座作为承载结构，所有运动部件的安装定位都以基座上的定位孔为基准，安装时需要保证置换气缸与动力气缸的轴线平行度，避免连杆运动过程中出现卡滞；曲柄飞轮组件的配重块经过动平衡调校，可抵消活塞往复运动产生的惯性力，让整套装置运转过程更平稳。设计过程中需要重点控制冷热端的换热效率，热端直接与热源接触的铜质端头采用大接触面积结构，减少热阻，冷端鳍片的间距经过优化，既保证足够的散热面积，也不会因为鳍片过密增加不必要的结构重量；导气管的管径与弯折半径经过匹配计算，既降低工质流动阻力，也减少管路内的无效容积占比，提升循环做功效率。整套结构的运动副都采用间隙配合设计，活塞与气缸壁之间的配合间隙控制在合理范围，既保证密封性能减少工质泄漏，也不会因为间隙过小导致运转过程中出现摩擦卡滞，飞轮的转动惯量经过匹配，能够储存足够的动能带动活塞越过上下止点，保证循环的连续性。在实际教学应用场景中，这套结构可直观展示外燃机的工作循环原理，帮助学习者理解温差做功的核心逻辑；在小型余热回收试验场景中，可通过调整冷热端温差、工质压力等参数，验证不同工况下的动力输出特性，为小功率斯特林动力装置的优化设计提供实测参考。
