卫生级SMS2短型止回阀结构设计

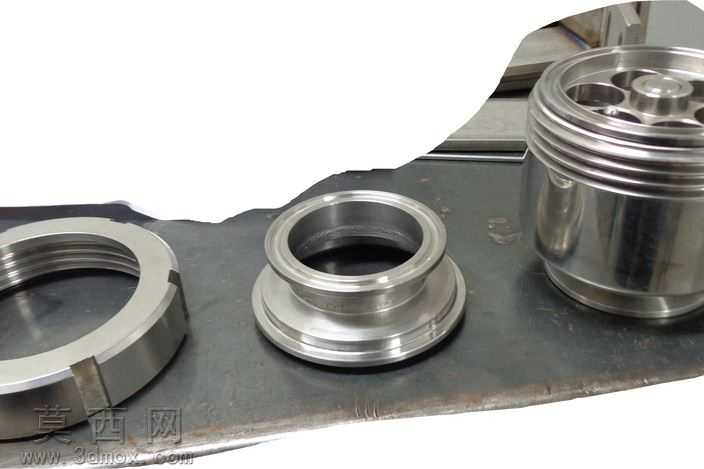

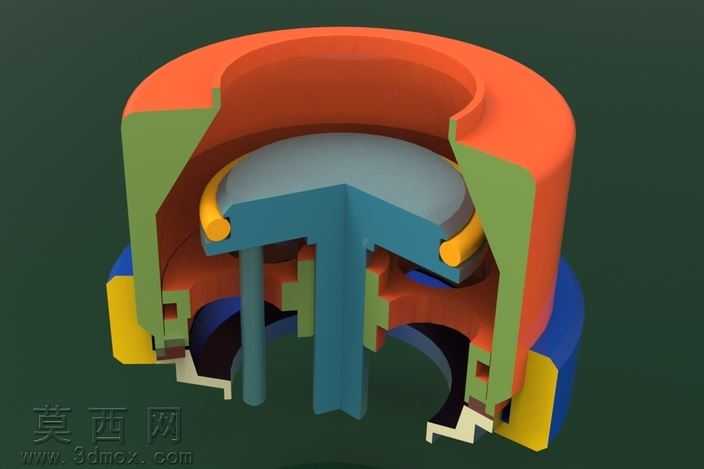

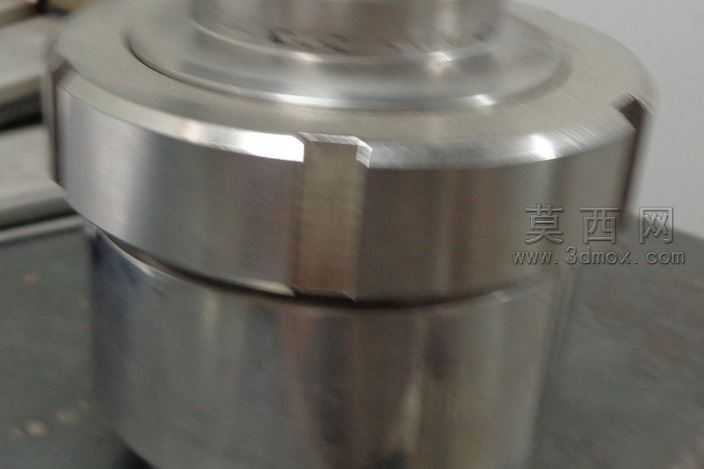

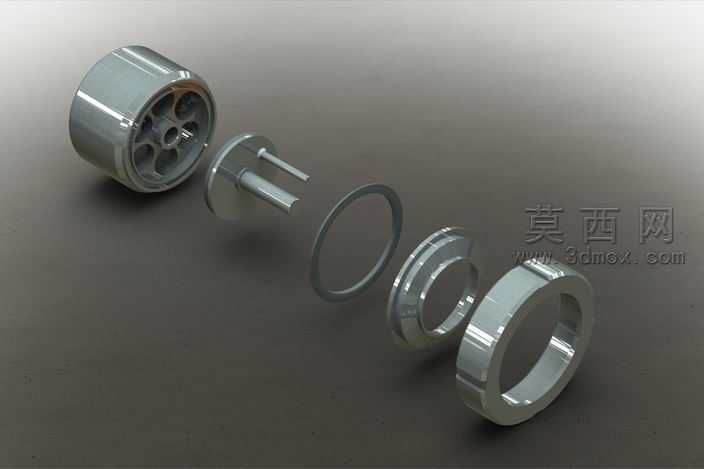

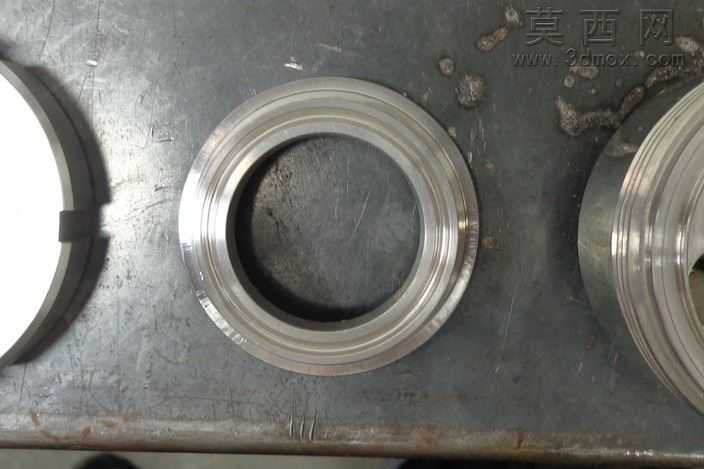

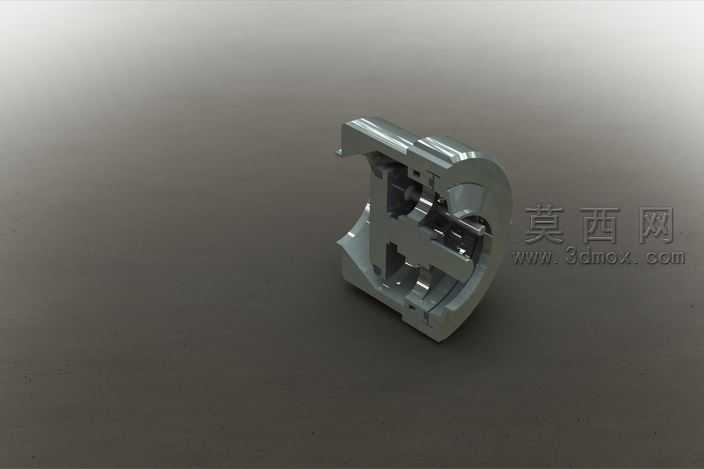

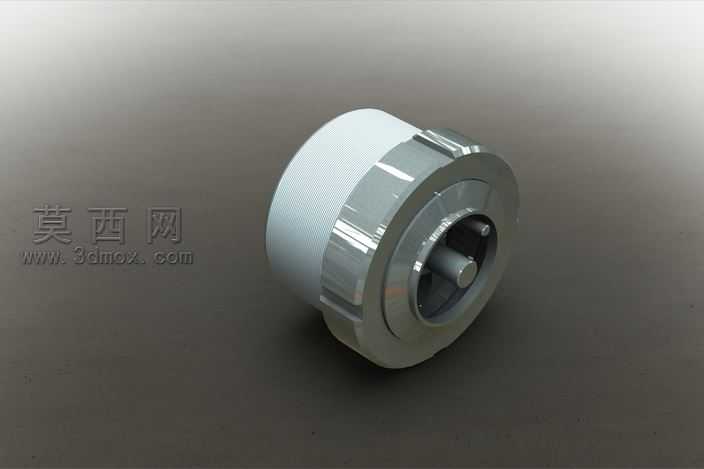

本模型为卫生级SMS2短型止回阀，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循卫生级阀门的设计规范，对所有过流接触面做了无死角圆弧过渡处理，避免流体残留与微生物滋生，适配食品、医药、日化等洁净生产场景的管路使用需求。模型完整还原了止回阀的内部启闭结构，包含阀瓣、导向定位结构、密封配合面、两端连接端等全部核心部件，各部件间的装配间隙、配合公差均按照实际生产装配要求设定，可直接用于装配干涉校验与结构优化分析。渲染阶段采用金属抛光不锈钢材质，还原卫生级阀门常用的304/316L不锈钢表面质感，通过环境光遮蔽效果清晰呈现内部流道结构与部件配合关系，光影设置重点突出金属表面的细腻反光与结构棱角，让整体结构展示更具层次感。设计过程中重点考量了短型结构的空间适配性，相比常规长度止回阀大幅压缩了轴向安装尺寸，在保证止回密封性能、流道通径完全符合SMS标准要求的前提下，有效降低了管路安装的空间占用，更适合紧凑布局的洁净管路系统。模型对阀瓣的启闭行程做了精准限位设计，既保证正向流通时阀瓣完全开启不造成额外流阻，又能在介质逆流时快速复位实现密封截断，密封面采用贴合式配合结构，可适配软质密封材质的加装需求，满足不同压力等级、不同介质工况的使用要求。整体建模过程中对所有非加工面、安装定位面都做了细节还原，连接端的标准尺寸完全匹配SMS卫生管路接口规范，可直接对接同标准的管路、弯头、三通等配件，无需额外调整尺寸参数。
