剪式车载顶升支撑结构设计

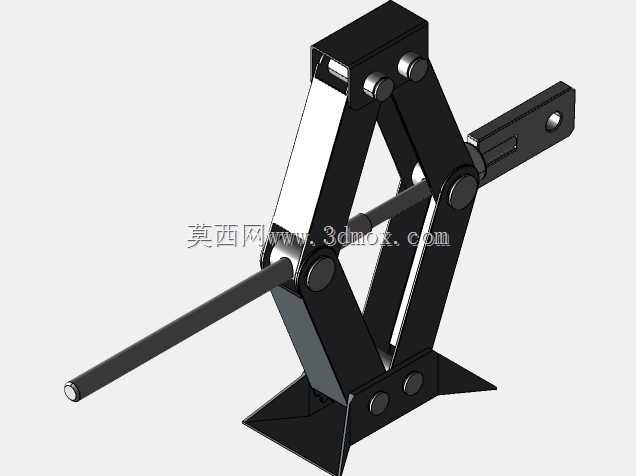

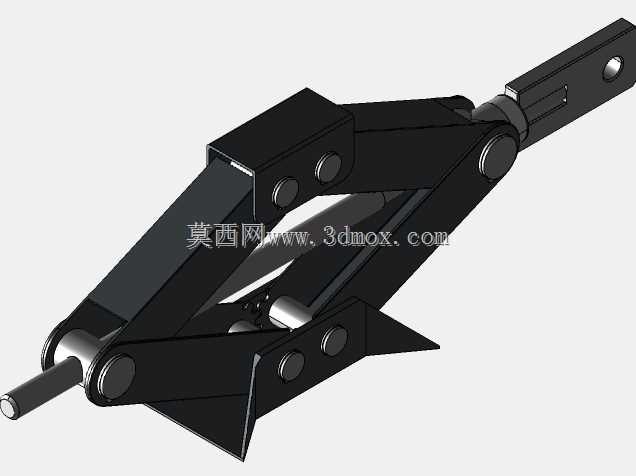

　　日常车辆维保场景中，剪式顶升结构是私家车主、汽修门店更换备胎、底盘检修时最常用的便携支撑设备，不同于大吨位立式油压千斤顶的笨重，这类剪式结构依靠连杆折叠的特性，收纳后可直接放入车辆后备箱备胎槽旁的储物空间，不会占用过多随车储物容积，适配绝大多数家用轿车、小型SUV的车载应急需求。从结构设计逻辑来看，这套剪式顶升结构采用对称式双组剪臂布局，两组交叉连杆通过中部销轴实现铰接，剪臂两端分别连接底部支撑底座与顶部承托托头，核心传力部件为贯穿剪臂铰接端的传动螺杆，螺杆两端设置反向梯形螺纹，转动螺杆时，两组铰接螺母座会沿螺杆轴向同步相向或反向移动，以此带动剪臂完成展开顶升、折叠收纳的动作，梯形螺纹的自锁特性可以保证顶升到位后，

　　结构不会因负载出现自行回落的问题，无需额外加装锁止机构就能满足作业安全要求。底部支撑底座采用加宽平板式设计，接触地面的一侧做了防滑齿面处理，在平整铺装路面、硬化地面使用时，能有效分散顶升负载带来的压强，避免底座下陷导致支撑失稳，底座与剪臂的连接端采用销轴铰接，允许小角度的自适应偏转，应对地面轻微不平整的使用场景，减少额外垫平的操作步骤。顶部承托托头的造型做了适配车辆底盘顶升支点的凹槽设计，使用时可以卡入车辆底盘预设的顶升加强筋位置，避免顶升过程中托头滑脱刮蹭底盘钣金，托头与上部剪臂的连接同样采用铰接结构，顶升过程中托头可以随剪臂角度变化始终保持与底盘支撑面的水平贴合，保证受力均匀。从安装边界与尺寸适配来看，

　　这套结构完全折叠状态下整体厚度不超过60mm，长度控制在350mm以内，完全满足车载储物的尺寸要求，完全展开时最大顶升高度可以达到380mm，最低起始高度仅120mm，能够适配家用轿车较低的底盘离地间隙，无需额外垫高就能伸入车底对应支撑位置，额定承载能力覆盖1.5吨到2吨的家用车整备质量范围，完全满足日常应急换胎、底盘小件检修的负载需求。在结构细节设计上，所有剪臂连杆均采用冲压成型的钢板件，铰接位置加装耐磨衬套，减少反复升降过程中的铰接磨损，延长结构使用寿命，传动螺杆的端部设计了标准六角接头，可以直接配合车载扳手、棘轮扳手进行转动操作，不需要配套专用工具，适配车辆自带的随车工具套装，降低使用门槛。实际使用过程中，

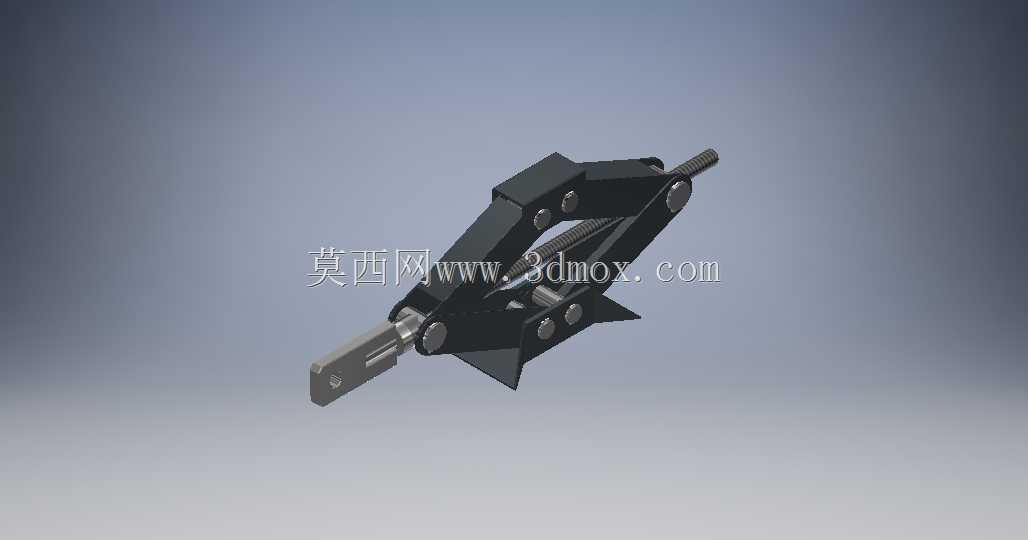

　　这类剪式结构的操作逻辑简单，只需要将底座放置在坚实平整的地面，调整托头对准底盘顶升支点，匀速转动螺杆就能平稳完成顶升，到达需要高度后停止转动即可依靠螺纹自锁保持支撑状态，作业完成后反向转动螺杆就能平稳回落，整个过程不需要复杂的操作培训，普通车主就能独立完成应急操作。不同于液压千斤顶存在的油封泄漏、长期放置泄压的问题，这类纯机械剪式结构长期存放也不会出现性能衰减，放在后备箱里随取随用，不需要定期维护保养，非常适合作为车载应急配套工具。结构的受力路径设计非常清晰，顶升负载从顶部托头传入上部剪臂，通过中部铰接销轴传递到下部剪臂，最终全部传导到底座支撑面，传动螺杆只承受水平方向的拉力，不承受垂直方向的剪切力，这种受力分配方式可以最大化利用材料的力学性能，在保证结构强度的前提下尽可能降低整体重量，整套结构总重量控制在3kg以内，单人就能轻松拿取移动，不会增加过多的车载负重。在建模细节上，所有铰接位置的销轴、衬套、螺母座都做了完整的装配还原，螺杆的螺纹特征、剪臂的冲压折弯圆角、底座的防滑齿、托头的定位凹槽都有准确的体现，完全可以作为同类产品结构设计、改装优化的参考模型，也可以用于汽修教学场景的结构原理演示，帮助使用者直观理解剪式顶升结构的传力逻辑与动作过程。
