剪式手摇车载起重支撑装置结构

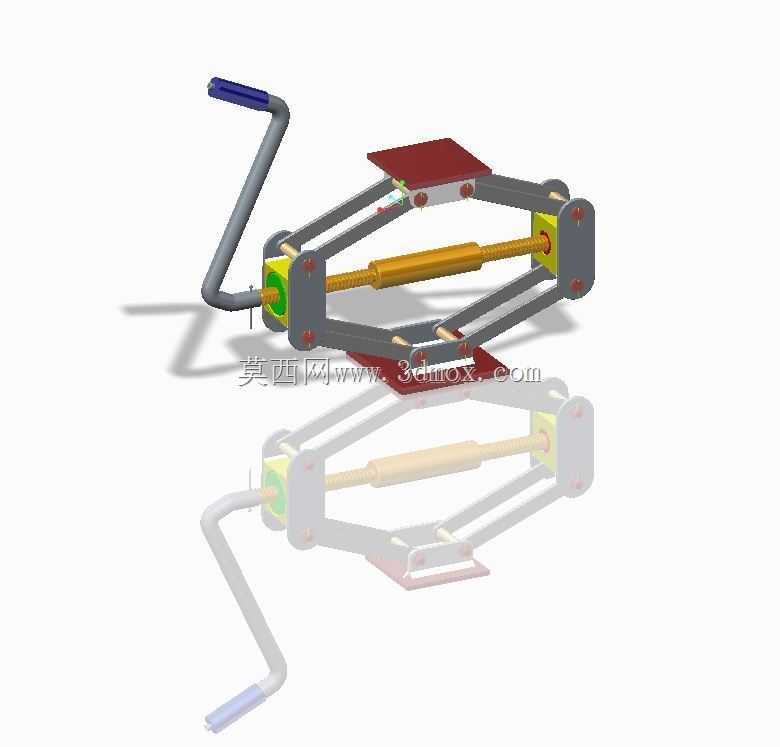

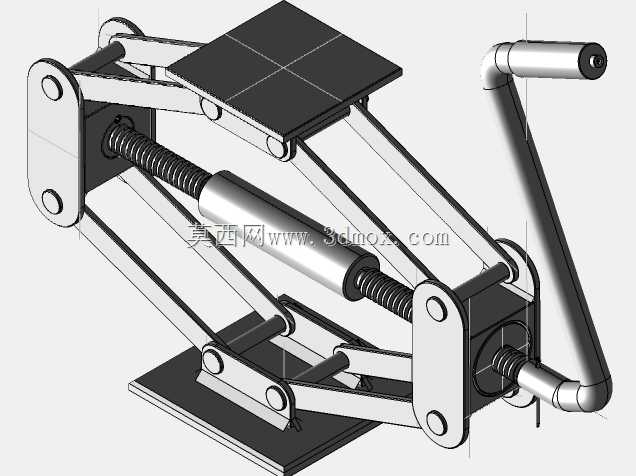

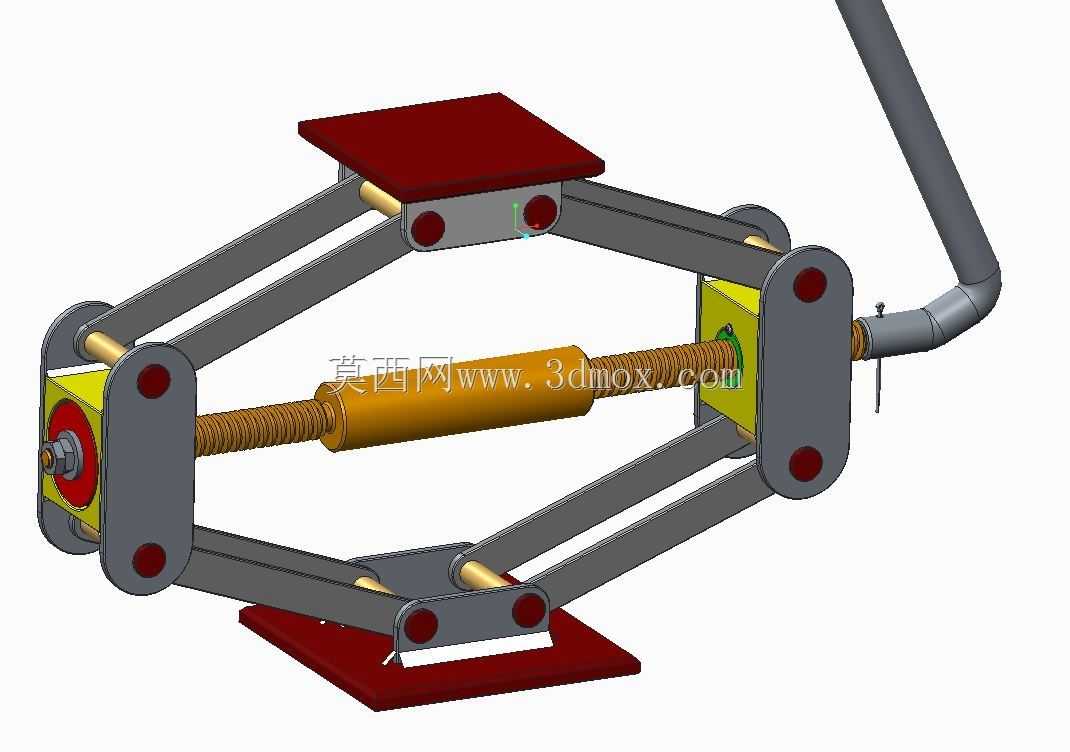

　　日常车辆维保场景里，这类剪式手摇支撑装置是普及率极高的随车配套工具，常被安置在车辆后备箱备胎槽的专用储物位，主要用于更换轮胎时的车身顶升、底盘临时检查时的承重支撑，也可在小型设备安装、轻型构件调平作业中作为临时承重支撑件使用，相比液压类顶升工具，它的结构更紧凑，收纳后占用空间极小，不需要额外加注液压介质，不存在长期存放后密封失效漏油的问题，对随车存放的复杂温湿度环境适应性更强。从结构设计逻辑来看，这套装置采用对称剪式连杆作为核心承重框架，上下两端的支撑平板分别对应接触车身底盘顶升点和地面承载面，平板表面做了防滑压纹处理，避免顶升过程中接触位置滑移引发安全隐患；中间的传动部件采用梯形螺纹传动副，配合Z型手摇曲柄输入扭矩，

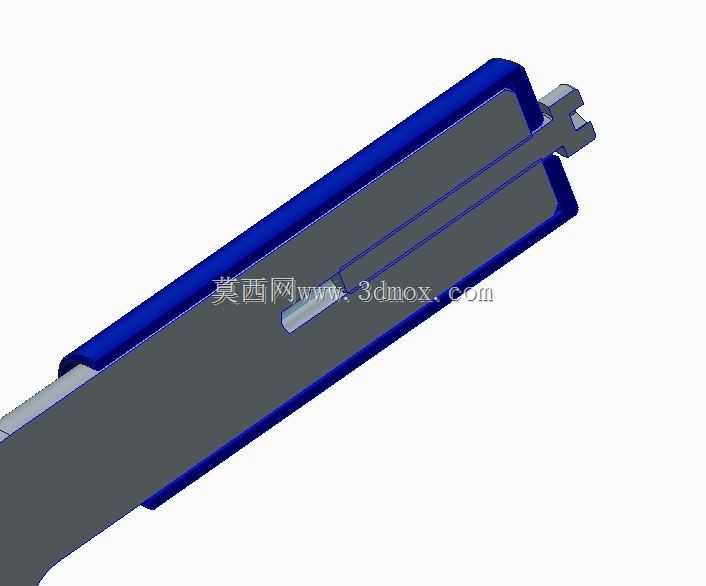

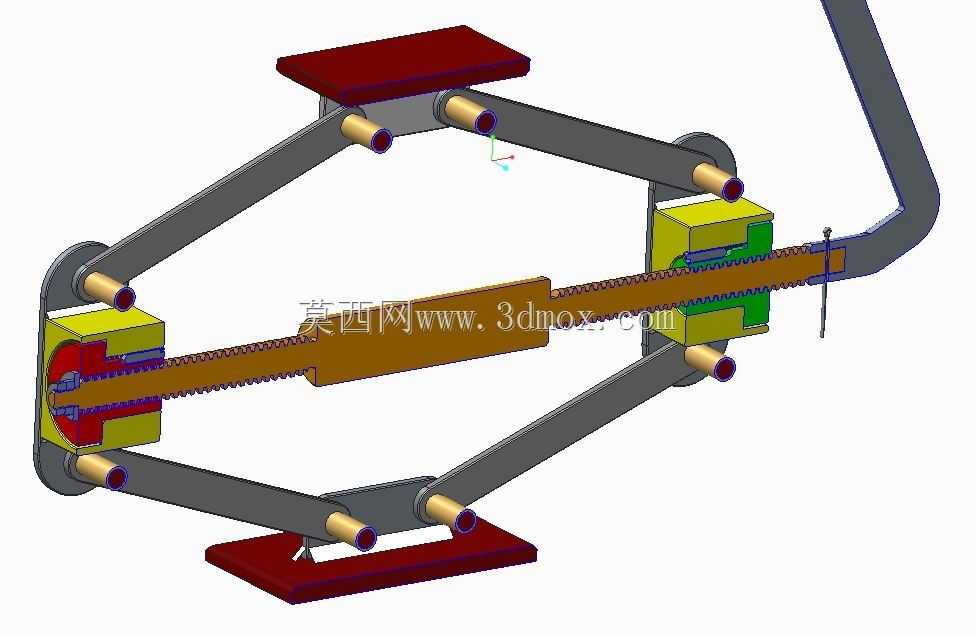

　　梯形螺纹的自锁特性可以保证在顶升到达指定高度后，即便撤去手摇输入力，装置也不会因为承重负载出现自行回落的问题，作业过程的安全冗余更高。设计过程中，剪臂的铰接点位置经过反复校核，既要保证完全收拢状态下整体厚度控制在随车储物空间允许的尺寸边界内，也要保证最大顶升行程满足家用乘用车底盘离地高度的顶升需求，铰接位置采用销轴配合耐磨衬套的结构，减少反复升降过程中的铰接磨损，延长整套装置的使用寿命。传动丝杆的两端通过带座轴承固定在两侧剪臂的连接端，丝杆转动时带动两侧连接座沿轴向相对移动，从而驱动剪臂夹角变化实现升降动作，手摇曲柄的弯折角度做了人机工程优化，操作时摇臂不会和地面、车身侧边发生运动干涉，摇臂末端的握柄套有防滑绝缘胶套，

　　冬季低温环境下操作也不会出现冻手、打滑的问题。从安装和使用边界来看，这套装置的底部支撑面在完全展开时的接地尺寸经过测算，普通硬化路面、平整压实的非铺装路面都可以稳定放置，不需要额外搭配支撑垫板；顶部支撑块的尺寸刚好匹配多数家用车底盘预留的顶升加强筋位置，不会因为接触面积过小顶坏底盘钣金或者防腐涂层。整套结构没有复杂的液压管路、密封元件，所有零部件都为纯机械结构，日常存放不需要特殊维护，出现卡滞问题时仅需要在铰接点、螺纹副位置涂抹少量润滑脂即可恢复顺畅操作，对于普通车主来说上手门槛极低，不需要经过专门的操作培训就可以按照使用说明完成顶升作业。建模过程中对所有铰接位置的运动间隙做了还原，既保证结构运动仿真时不会出现干涉报错，也预留了实际生产装配需要的公差余量，丝杆的螺纹参数、剪臂的板材厚度都参考了市面主流在售同吨位产品的实际参数，保证模型的结构强度仿真结果和实际产品的承重能力匹配，不会出现结构设计偏薄弱或者过度冗余增加自重的问题。
