帕苏15.875规格17齿链轮传动零件

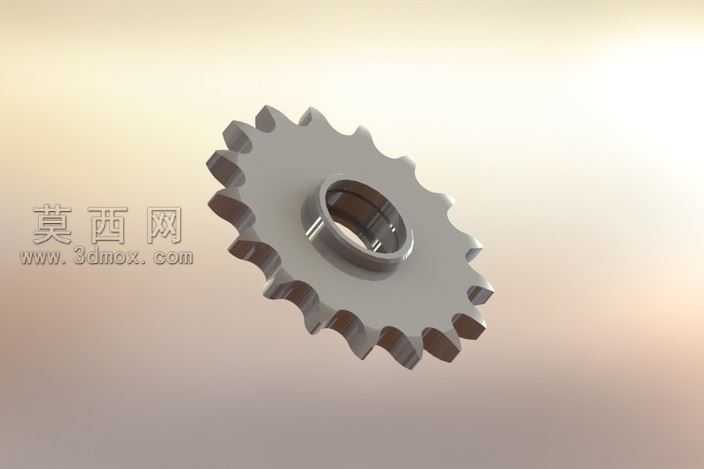

本作品为节距15.875的17齿链轮三维建模作品，建模过程严格遵循机械传动链轮的设计规范，首先通过参数化计算确定链轮的分度圆直径、齿顶圆直径、齿根圆直径等核心参数，保证齿形轮廓符合对应节距链条的啮合要求，避免传动过程中出现跳齿、卡滞等问题。建模阶段先绘制链轮的轴向截面草图，通过拉伸特征生成链轮的基体结构，再针对单个轮齿进行齿形轮廓的精确绘制，齿侧的过渡圆弧、齿顶的修形倒角都按照标准传动参数设置，完成单个轮齿建模后通过圆周阵列操作生成全部17个轮齿，保证每个轮齿的尺寸精度与位置度一致。中心安装孔部分设计了适配的轴承安装位，孔壁的公差预留、端面的定位凸台都经过结构校验，能够满足实际装配中与传动轴、轴承的配合需求，同时在链轮的辐板部分做了轻量化的结构优化，在保证整体结构强度满足传动扭矩要求的前提下，减少不必要的材料冗余，降低零件整体重量。材质渲染部分采用了常用的合金结构钢材质表现，还原了金属零件经过机加工后的哑光金属质感，轮齿啮合面、中心孔内壁的加工纹理都做了细节呈现，光影渲染下能够清晰展现链轮的立体结构与各部分的尺寸比例，整体模型结构完整，参数准确，可用于传动机构的装配仿真、运动模拟以及机械设计教学演示场景，能够直观展现链轮类传动零件的结构特点与设计逻辑。
